Способ изготовления секций разъемных колец торцового уплотнения преимущественно из хрупких графитосодержащих материалов

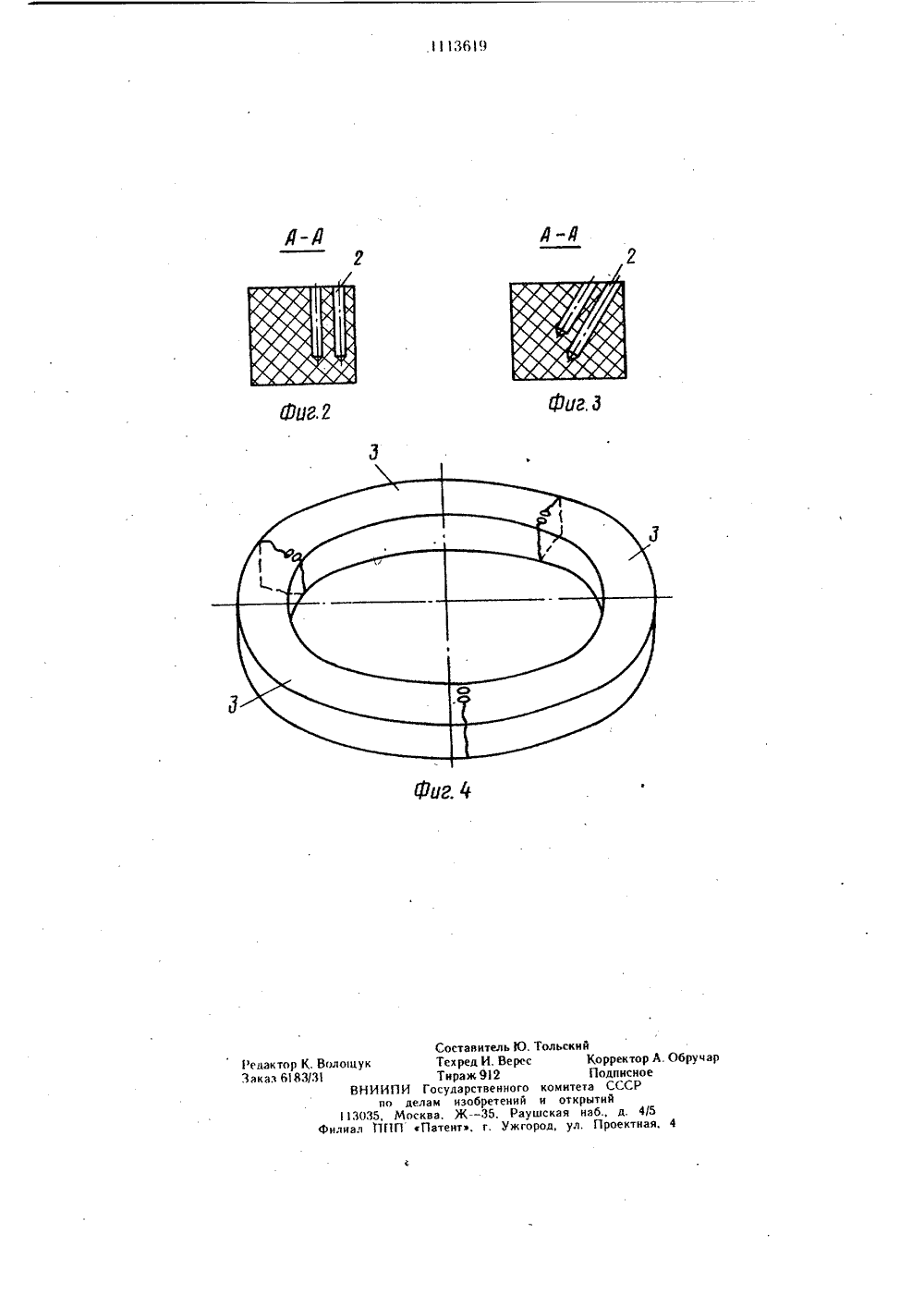

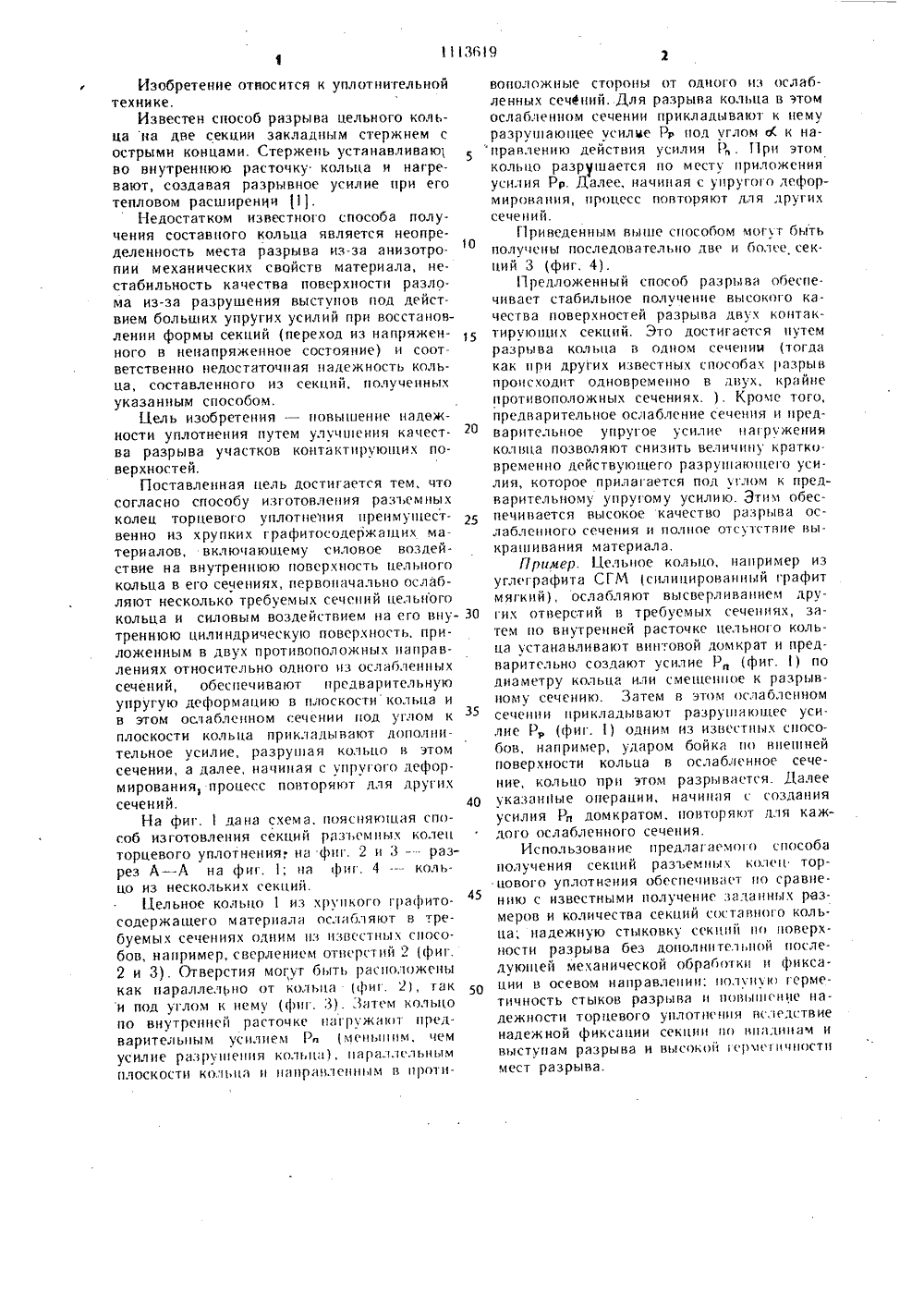

,ЯО 1113619 А з Г 16 ) 15/34 ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТ 8 ЕННЫЙ КОМИТЕТ СССРПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ(54) (57) СПОСОБ ИЗГОТОВЛЕНИЯ СЕКЦИЙ РАЗЪЕМНЫХ КОЛЕЦ ТОРЦЕВОГО УПЛОТНЕНИЯ ПРЕИМУШЕСТВЕННО ИЗ ХРУПКИХ ГРАФИТОСОДЕРЖАЩИХ МАТЕРИАЛОВ, включаюший в себя силовое воздействие на внутреннюю цилиндрическую поверхность цельного кольца в его сечении, отличающийся тем, что, с целью повышения надежности уплотнения путем улучшения качества разрыва участков контактирующих поверхностей, первоначально ослабляют несколько требуем ьх сече. ний цельного кольца и силовым воздействием на его внутреннюю цилиндрическую поверхность, приложенным в двух противоположных направленниях относительно одного из ослабленных сечений, обеспечивают предварительную упругую деформацию в плоскости кольца и в этом ослабленном сечении под углом к плоскости кольца прикладывают дополнительное усилие, разрушая кольцо в этом сечении, а далее, начиная с упругого деформ ирования, процесс повторяют для других сечений.510 15 20 25 30 35 40 45 50 Изобретение относится к уплотнительной технике.Известен способ разрыва цельного кольца на две секции закладным стержнем с острыми концами. Стержень устанавливаю( во внутреннюю расточку кольца и нагревают, создавая разрывное усилие при его тепловом расширении 1).Недостатком известного способа получения составного кольца является неопределенность места разрыва из-за анизотропии механических свойств материала, нестабильность качества поверхности разлома из-за разрушения выступов под действием больших упругих усилий при восстановлении формы секций (переход из напряженного в ненапряженное состояние) и соответственно нелостаточная надежность кольца, составленного из секций, полученных указанным способом.Цель изобретения - повышение надежности уплотнения путем улучшения качества разрыва участков контактирующих поверхностей.Поставленная пель достигается тем, что согласно способу изготовления разъемных колец торцевого уплотнения преимущественно из хрупких графитосодержащих материалов, включающему силовое воздействие на внутреннюю поверхность цельного кольца в его сечениях, первоначально ослабляют несколько требуемых сечений цельного кольца и силовым возлействием на его внутреннюю цилинлрическуо поверхность, приложенным в двух противоположных направлениях относительно олного из ослабленных сечений, обеспеч иваот предварительную упругую леформацию в плоскости кольца и в этом ослабленном сечении под углом к плоскости кольца прик алывант дополнительное усилие, разрушая кольцо в этом сечении, а далее, начиная с упругого леформирования, процесс повторяют лля других сечений.На фиг. 1 дана схема, пояснянщая способ изготовления секций разъемных колец торцевого уплотнения; на фиг. 2 и 3разрез А - А на фиг. 1; на фиг. 4 -- кольцо из нескольких секций.Цельное кольцо 1 из хрупкого графитосодержащего материала ос,блякт в требуемых сечениях одним из известных способов, например, сверлением отверстий 2 (фиг.2 и 3). Отверстия могут быть расиолсжены как параллельно от кслыс (фиг. 2), гак и под углом к нему (фиг. 3). Затем кольцо по внутренней расточке нсгружян предварительным усилием Р (меиьиим, чем усилие рззруиения колш), парзллсльиым плоскости кольга и направленным в противоположные стороны от олиого из ослабленных сечений. Для разрыва кольца в этом ослабленном сечении прикладывают к нему разрушающее усилые Р пол углом сС к направлению действия усилия Р Гри этомкольцо разрушается по месту приложения усилия Рр. Далее, начиная с упругого деформирования, прсщесс повторяют для других сечений.Г 1 риведеньм выше способом могут бытьполучены послеловательио две и более сек.пий 3 (фиг. 4).Предложенный способ разрыва обеспечивает стабильное получение высокго качества поверхностей разрыва дву.с контактируощи.х секций. Это лостигается путем разрыва кольца в олпом сечении (тогда как при других известных способах разрыв происходит одновременно в двух, крайне противоположных сечениях. ). Кроче того, предварительное ослабление сечения и предварительное упругое усилие нагрукения колвпа позволякт снизить величину кратко.временно действующего разрушанщего усилия, которое прилагается под илом к предварительному упругому усилио. Этим обеспечивается высокое качество разрыва ослабленного сечения и полное отсутствие выкрашивания материала.Пример. Цельное кольцо, например изуглеграфита СГМ (силипированный графит мягкий), ослабляют высверливанием других отверстий н требуемых сечениях, затем по внутренней расточке цельного кольца устанавливакт винтовой ломкрат и предварительно создают усилие Р(фиг. ) по лизметру кольца или смепгеиное к разрывному сеченин. Затем в этом сслабленном сечении приклздывант разрупякщее усилие Р(фиг. 1) одним из известных способов, например, уларом бойка по внешней поверхности кольца в ослабленное сечение, кольцо при этом разрывается. Далее указаные операции, начиная с созлания усилия Рл ломкратом. повторянт лля каждого ослабленного сечения.Использование предлааемоо способа получения секций разъемных кодс и торцового уплотнения обеспечивает ио сравнению с известными получение заданных размеров и количества секций ссстзвного кольца; надежную стыковку секций по поверхности разрыва без дополнительной послелунмпей механической обрабсз ки и фиксации в осевом направлении; полуиун герметичность стыков разрыва и псвьнснце надежности торцевого уплотн ния вследствие иалежной фиксации секции по впадинам и выступам разрыва и высокой ерчсичности мест разрыва.Редактор К. Волошук Заказ 6183/31 Составитель Ю. ТольскийТехред И. Верес Корректор А. ОбручарТираж 912 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий3035, Москва. Ж - 35, Раушская наб., д. 4/5Филиал ППП аПатент, г. Ужгород, ул. Проектная, 4
