Управляемый мультивибратор
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 687567
Автор: Кондратьев
Текст

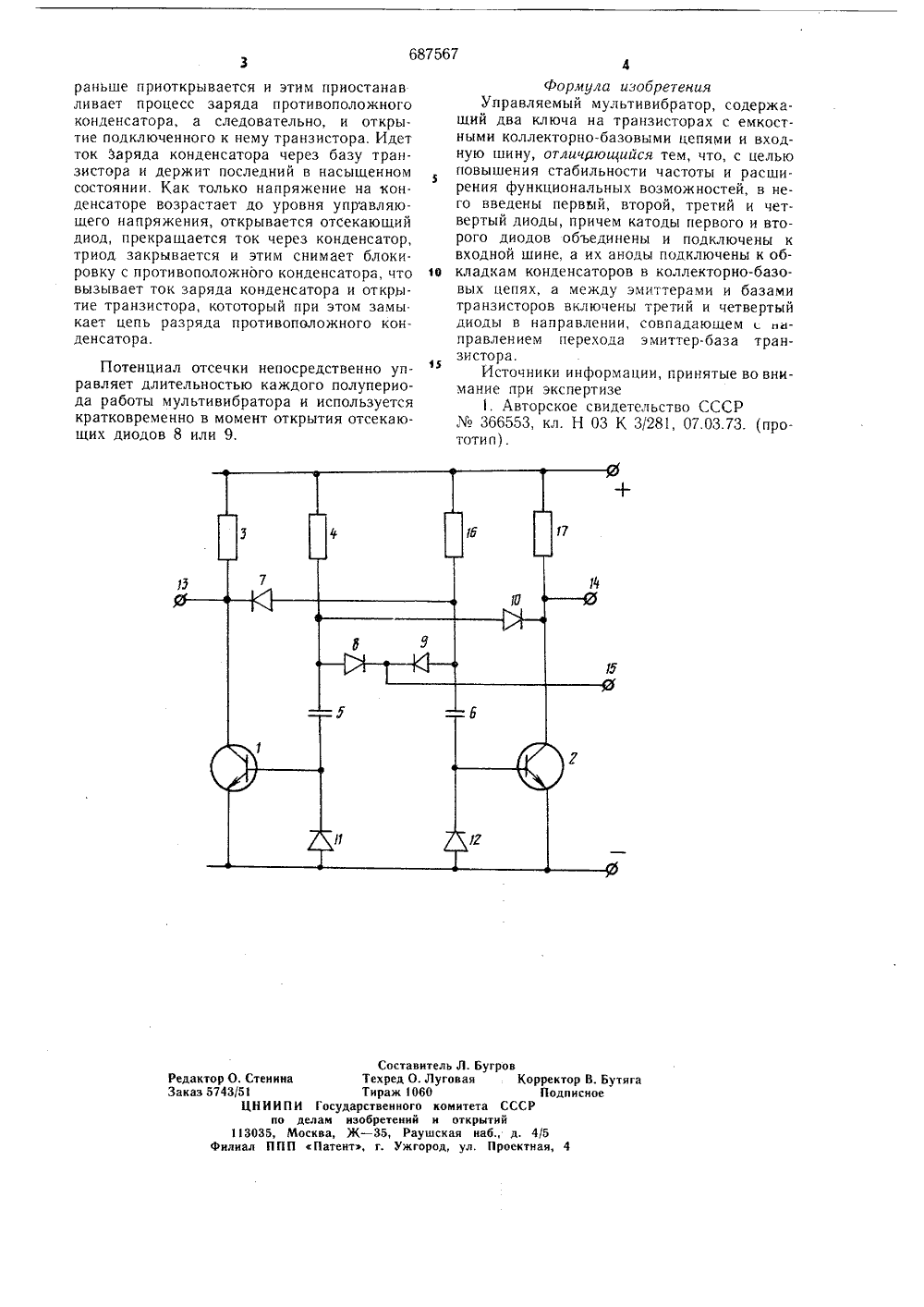

О ПИЗОБРЕТЕНИЯ Союз Соеетскин Социалистичесва Реслублик(22) Заявлено 23.09.75 (21) 2172944/18-2 1) М. Кл. Н 03 К 3/28 рисоединением заявки3) Приоритет -всударотввнный квинтет СССР по делам нзобрвтеннй н открытнй) Авторизобретен Кондратьев 1) Заявител ЛЬТИВИБРАТОР 4) УПРАВЛЯЕМЬ На чертеже представлена принципиальная схема устройства.Мультивибратор солержит лва клю ьз ндтранзисторах 1 и 2, резисторы 3 и 4, конденсаторы 5 и 6, лиолы 7 - 12, клеммы 13 515, резисторы 16 и 17. Резистор 4,конленс- тор 5 и резистор 16, конленсдтор 6 образуют времязадающие КС-цепочки, диоды 8 и 9 являются диодами отсечки, лиолы 11 и2 диодами в цепях разряда конденсаторов, диоды 7 и 1 О - рабочими лиолами, клемма 5 1 О является входом управления мультивиордтора, клеммы 13 и 14 - выходными клеммами. Мультиразом. В исходную клемму ля ( - ),ны и транзис 20 тивибратораи остается за сатора врем заряжаться,Изобретение относится к импульсной технике и может найти применение в автоматике, телемеханике и связи.Известны управляемые мультивибраторы, содержацие два ключа на транзисторах с емкостными коллекторно-базовыми цепями и входную шину 1 .Указанные мультивибраторы имеют недостаточную стабильность частоты и недостаточные функциональные возможности.Цель изобретения - повысить стабильность частоты и расширить функциональные возможности.Для этого в управляемый мультивибратор, содержащий два ключа на транзисторах с емкостными коллекторно-базовыми цепями и входную шину, введены первый, второй, третий и четвертый диоды, причем катоды первого и второго диодов объединены и подключены к входной шине, а их аноды подключены к обкладкам конденсаторов в коллекторно-базовых цепях, а между эмиттерами и базами транзисторов включены третий и четвертый диоды в направлении, совпадающем с направлением перехода эмиттер-база транзистора. братор работает следующим об ном состоянии, когда на вхол(управления) 15 подана земконденсаторы 5 и 6 разряжеторы закрыты. При пуске мульс клеммы 15 снимается земля данный потенциал. Оба конленязалающих цепочек ндчинают но олин из транзисторов чуть68756 Составитель Л. Бугров Редактор О. Стенина Техред О. Луговая Корректор В. Бутяга Заказ 5743/51 Тираж 1060 Подписное ЦИИ И ПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д, 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4раньше приоткрывается и этим приостанав ливает процесс заряда противоположного конденсатора, а следовательно, и открытие подключенного к нему транзистора. Идет ток заряда конденсатора через базу транзистора и держит последний в насыщенном состоянии. Как только напряжение на конденсаторе возрастает до уровня управляющего напряжения, открывается отсекаюший диод, прекращается ток через конденсатор, триод закрывается и этим снимает блокировку с противоположного конденсатора, что вызывает ток заряда конденсатора и открь 1- тие транзистора, кототорый при этом замы. кает цепь разряда противоположного конденсатора. Потенциал отсечки непосредственно управляет длительностью каждого полупериода работы мультивибратора и используется кратковременно в момент открытия отсекаю 1 цих диодов 8 или 9,Формула изобретенияУправляемый мультивибратор, содержащий два ключа на транзисторах с емкостными коллекторно-базовыми цепями и входную шину, отличающийся тем, что, с целью повышения стабильности частоты и расширения функциональных возможностей, в него введены первцй, второй, третий и четвертый диоды, причем катоды первого и второго диодов объединены и подключены к входной шине, а их аноды подключены к об кладкам конденсаторов в коллекторно-базовых цепях, а между эмиттерами и базами транзисторов включены третий и четвертый диоды в направлении, совпадающем с направлением перехода эмиттер-база транзистора.Источники информации, принятые во внимание при экспертизе1. Авторское свидетельство СССРМа 366553, кл. Н 03 К 3/281, 07.03.73. (прототип).
СмотретьЗаявка
2172944, 23.09.1975
КОНДРАТЬЕВ ЕВГЕНИЙ ПЕТРОВИЧ
МПК / Метки
МПК: H03K 3/281
Метки: мультивибратор, управляемый
Опубликовано: 25.09.1979
