Генератор импульсов

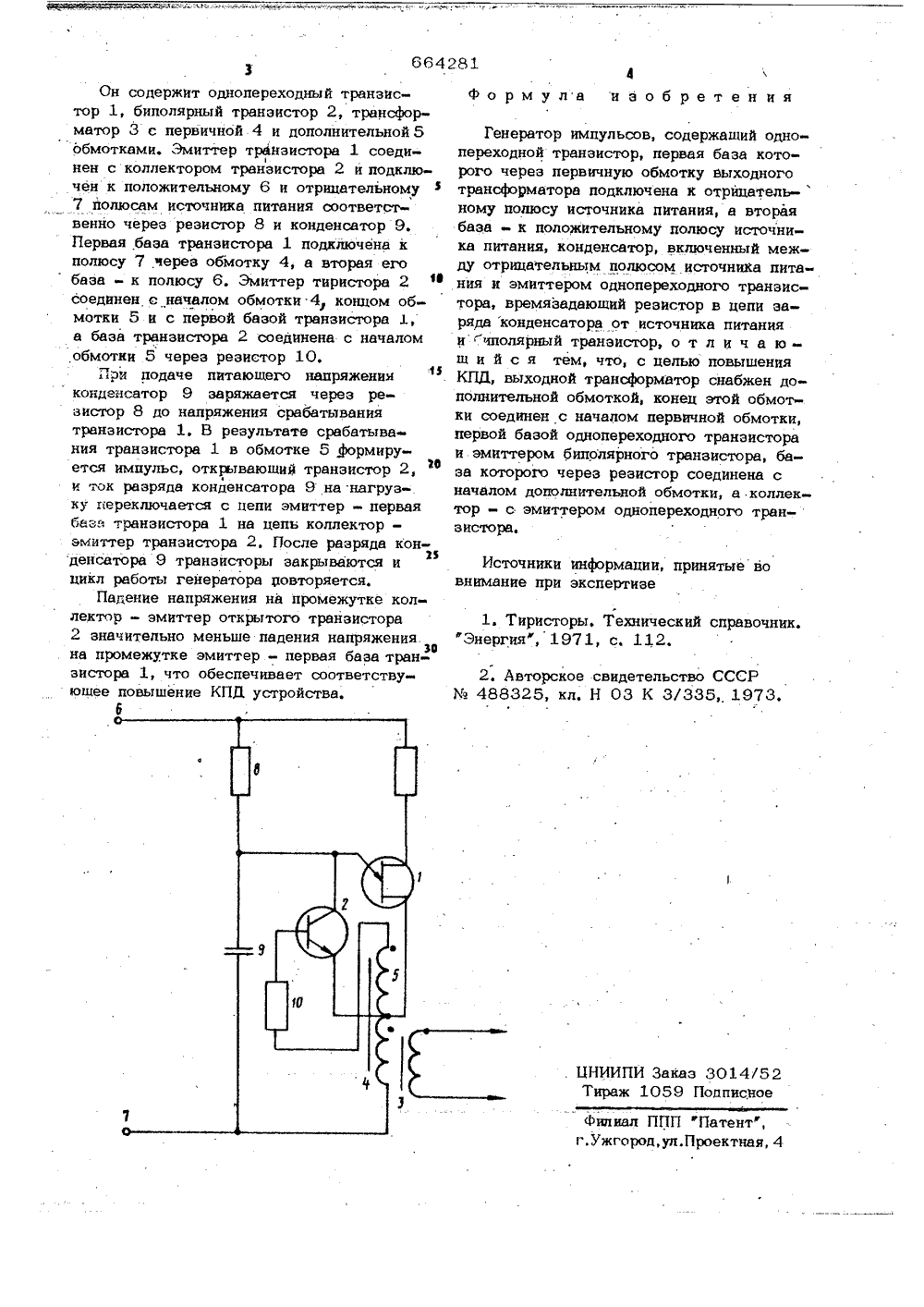

(1 И 664281 Союз Соеетсних Социалмстицескик Ресеублин(51) М. Кл Н 03 К 3/335 2.7721) 2553110/18 рнсоеднненн явки М Гееударстееиный кеиатет СССР в делам изебрвтв в еткритий25.05.79,Бюллетень Ж Опублнков Дата опуб 8.05.79 ликования опис и; :-ю.у , и(72) Автор: изобретения Ю, И, Кашиц 71) ЗаявителИМПУЛЬСОВ НЕР Бель изобретения - повышение КПД.: Для этого в генераторе импульсов, содержащем однопереходный транзистор, первая база которого через первичную обмотку выходного трансформатора подключена к отрицательному полюсу источника пита- ния, а вторая база - к положительному полюсу источника питания, конденсатор, включенный между отрицательным полюсом источника питания и эмиттером однопереходного транзистора, времязадающий резистор в цепи заряда конденсатора от источника питания и биполярный транзистор, выходнойтрансформатор снабжен дополнительной обмоткой, Конец этойобмотки соединен с началом первичной обмотки, первой базой однопереходного транзистора и эмиттером биполярного транзистора, фаза которого ч рез резисторсоединена с началом дополнительной обмотки, а коллектор с эмиттером однопереходиого транзистора.На чертеже представлена принципиальная электрическая схема описываемого геред иО еиэ 20 Изобретение относится к импульснойтехнике и предназначено для использования в устройствах автоматического удрав- .ления и контроля,Известен генератор импульсов, содержащий источник питания, однопереходныйтранзистор и времязадающую мС-цепь,сняя точка которой соединена с эмиттврооднопереходного транзистора 1,Однако этот генератор имеет малыйчастотный диапазон работы.1Наиболее близок по техническому решению к данному изобретению геиератор им-пульсов, содержащий источник витания, однопереходный транзистор, времлезадающий резистор и конденсатор, Два расаире.ния диапазона перестройки частоты теовторения импульсов введены диод и биполярный транзистор .4.Таксой генератор имеет ииакий КГЯза относительно большого, достигающе5 В, падения. напряжения иа промежуткеэмиттер - первая база опиоиереаопиоготранзистора.Он содержит однопереходный транзистор 1, биполярный транзистор 2, трансформатор 3 с первичной 4 и дополнительной 5обмотками. Змиттер транзистора 1 соеди 1нен с коллектором транзистора 2 и подключен к положительному 6 и отрицательному7 полюсам источника питания соответственно через резистор 8 и конденсатор 9.Первая база транзистора 1 подключена кполюсу 7 через обмотку 4, а вторая егобаза - к полюсу 6. Змиттер тиристора 2 1 фсоединен с началом обмотки 4 концом обмотки 5 и с первой базой транзистора 1,а база транзистора 2 соединена с началомобмотки 5 через резистор 10,При подаче питающего напряженияконденсатор 9 заряжается через резистор 8 до напряжения срабатываниятранзистора 1, В результате срабатывания транзистора 1 в обмотке 5 формируется импульс, открывающий транзистор 2, фф4и ток разряда конденсатора 9 на нагруз-.ку переключается с цепи эмиттер - перваябаз. транзистора 1 на цепь коллекторэмиттер транзистора 2. После разряда конденсатора 9 транзисторы закрываются и25цикл работы генератора повторяется.Падение напряжения на промежутке коллектор - эмиттер открытого транзистора2 значительно меньше падения напряжения.36. на промежутке эмиттер - первая база транзистора 1, что обеспечивает соответствующее повышение КПД устройства,6 281 формула изобретенияГенератор импульсов, содержащий одно- переходной транзистор, первая база которого через первичную обмотку выходного трансформатора подключена к отрицатель-ному полюсу источника питания, а вторая база - к положительному полюсу источника питания, конденсатор, включенный между отрицательным полюсом источника пита ния и эмиттером однопереходного транзистора, времяэадающий резистор в цепи заряда конденсатора от источника питания и чполярный транзистор, о т л и ч а ющ и й с я тем, что, с целью повышения КПД, выходной трансформатор снабжен дополнительной обмоткой, конец этой обмотки соединен с началом первичной обмотки, первой базой однопереходного транзистора и эмиттером биполярного транзистора, база которого через резистор соединена с началом дополнительной обмотки, а коллектор - с эмиттером одНопереходного транзистора.Источники информации, принятые во внимание при экспертизе1. Тиристоры. Технический справочник. Знергияф, 1971, с, 112.2. Авторское свидетельство СССР Мо 488325, кл. Н 03 К 3/335, 1973.
