Генератор высоковольтных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 664282
Авторы: Васюков, Павловский
Текст

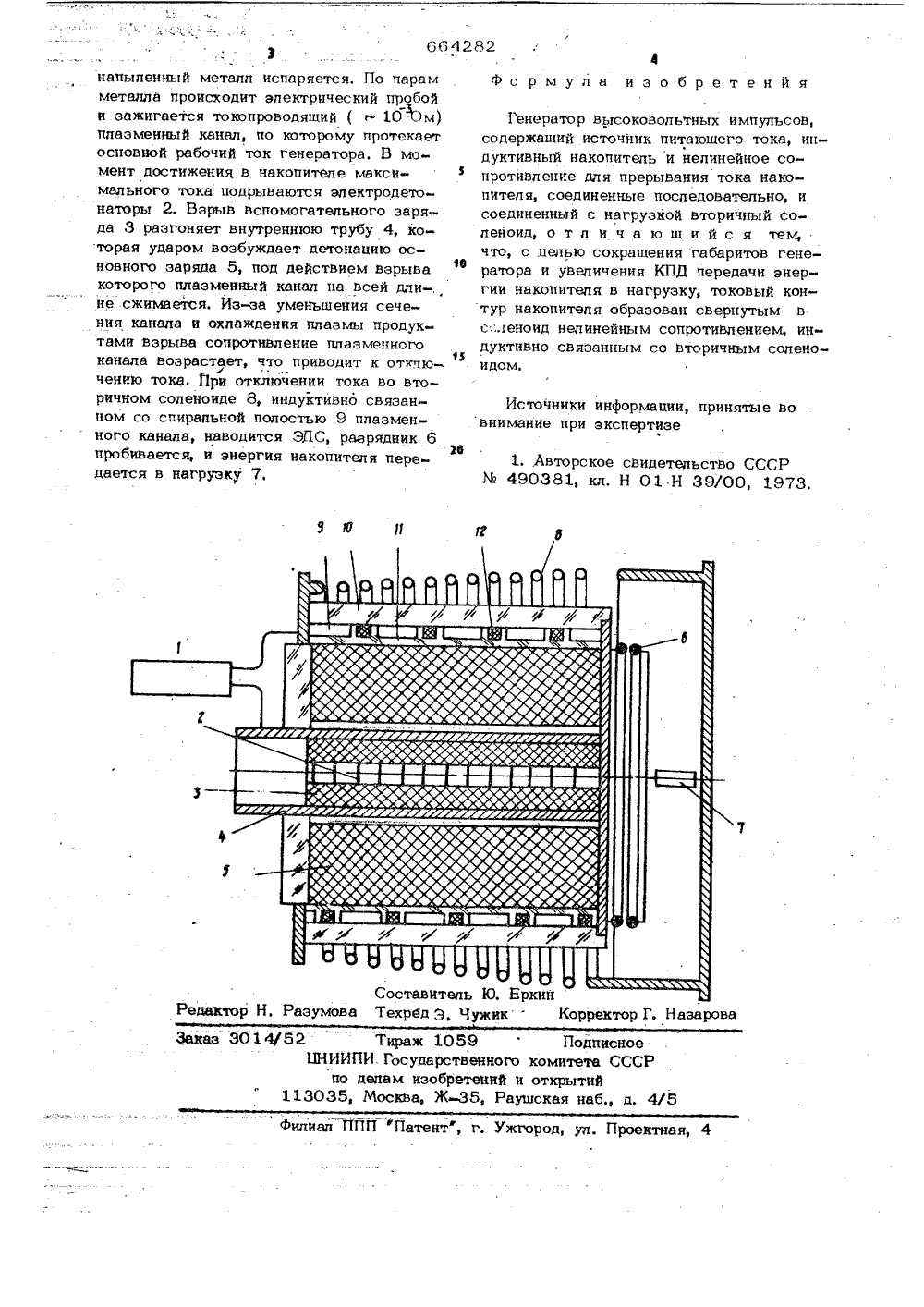

ОП ИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЮТВЛВСТВУ(22) Заявлено 20,05.77(21) 2488966/18-21 Союз Советсва Социалистицесиик Республик(23) ПриоритетГаеударстевнний квветв СССР а двлам нзвврвтвек н откриткк(54) ГЕНЕРАТОР ВЫСОКОВОЛЬТНЫХ ИМПУЛЬСО скол 1Изобретение относится к импульсной технике и может быть использовано в электроаппаратостроении.Известен генератор высоковольтных импульсов, содержащий источник питающего тока, индуктивный накопитель и % нелинейное сопротивление дпя прерывания тока накопителя, соединенные последовательно, и соединенный с нагрузкой вторичный соленоид 11.Однако атот генератор обладает боль- тф шими габаритами и имеет невысокий КПД передачи энергии накопителя в нагрузку.Бель изобретения - сокращение габаритов генератора и увеличение КПД передачи энергии накопителя в нагрузку.Для достижения атого в генераторе высоковольтных импульсов, содержащем источник питающего тока, индуктивныйО накопитель и нелинейное сопротивление для прерывания тока накопителя, соединенные последовательно, и соединенный с нагрузкой вторичный соленоид, токовый контур накопителя образован свернутым в соленоид нелинейным сопротивлением, индуктивно связанным со вторичным соленоидом.На чертеже приведена схема конструкции генератора.Он содержит источник 1 питающего тока, алектродетонаторы 2, вспомогательный заряд 3, внутреннюю трубу 4 накопителя, основной заряд 5, разрядник Й, нагрузку 7, вторичный соленоид 8.Спиральная полость 9 плазменного канала (нелинейное сопротивление) образована, диэлектрическими трубами 10, 11, На внутренней трубе 11 нарезаны две параллельные одна другой спиральные канавки, в одну из которых вложен резиновый пассик 12, диалектрически упрочняющий зазор между трубами 10, 11.Для зажигания плазменного канала в спиральной полости 9 уложены лавсановые пленки с напыленным слоем ме-телла (100 А). В течение первых неьких микросекунд работы генератора664282 9 6 0 за рова Техред Э, ЧужикКорректо Редактор Н. Разумо Тираж 1059 ЦНИИПИ Государственн по делам изобретен 035, Москва, Ж, Подписноекомитета СССоткрытийд. 113 Раушская наб.,Филиал ППП Патент, г. Ужгород, ул. Прое я, 4 напыленный металл испаряется, По парам металла происходит электрический пробой и зажигается токопроводяший ( - 10 Ъм) плазменный канал, по которому протекает основной рабочий ток генератора. В момент достижения в накопителе максимального тока подрываются электродетонаторы 2. Взрыв вспомогательного заряда 3 разгоняет внутреннюю трубу 4, которая ударом возбуждает детонацию основного заряда 5, под действием взрыва16 которого плазменный канал на всей дли-, не сжимается. Из. за уменьшения сечения канала и охлаждения плазмы продуктами взрыва сопротивление плазменногоо канала возрастает, что приводит к откпючению тока. При отключении тока во вторичном соленоиде 8, индуктивно связанном со спиральной полостью 9 плазменного канала, наводится ЭЛС, разрядник 626 пробивается, и энергия накопителя передается в нагрузку 7. Формула изобретенйя Генератор высоковольтных импульсов, содержаший источник питающего тока, индуктивный накопитель и нелинейное сопротивление для прерывания тока накопителя, соединенные последовательно, и соединенный с нагрузкой вторичный соленоид, о т л и ч а ю ш и й с я тем, что, с .целью сокрашения габаритов генератора и увеличения КПД передачи энергии накопителя в нагрузку, токовый контур накопителя образован свернутым в с;:,еноид нелинейным сопротивлением, индуктивно связанным со вторичным соленоидом. Источники информации, принятые вовнимание при экспертизе
СмотретьЗаявка
2488966, 20.05.1977
ПРЕДПРИЯТИЕ ПЯ Г-4665
ПАВЛОВСКИЙ АЛЕКСАНДР ИВАНОВИЧ, ВАСЮКОВ ВЛАДИМИР АНАТОЛЬЕВИЧ
МПК / Метки
МПК: H03K 3/53
Метки: высоковольтных, генератор, импульсов
Опубликовано: 25.05.1979
Код ссылки
<a href="https://patents.su/2-664282-generator-vysokovoltnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Генератор высоковольтных импульсов</a>
