Стенд для испытания тракторов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 635403
Авторы: Бобровничий, Герчиков, Севернев, Строк, Шнейсер
Текст

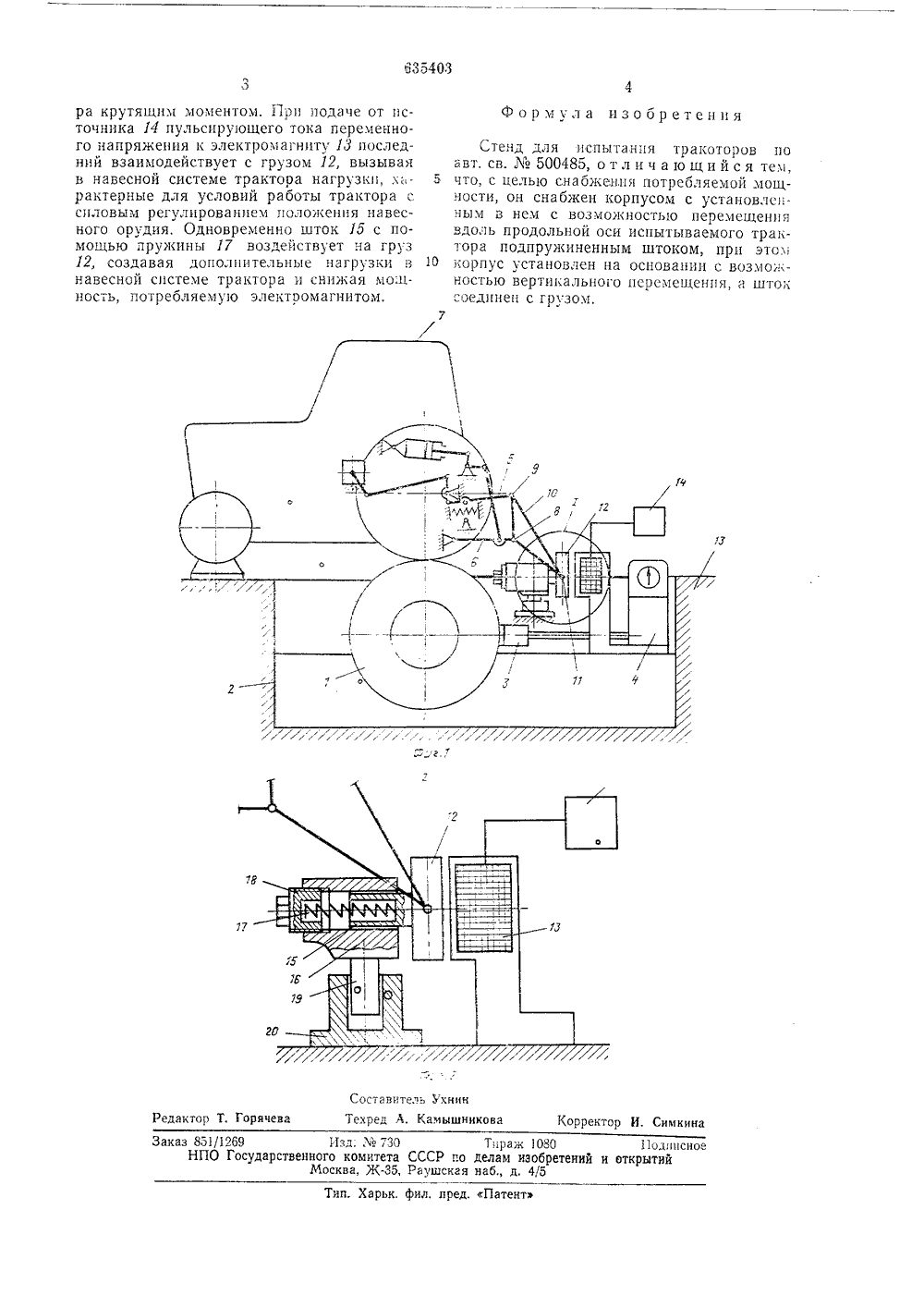

Союз Советских Социалисгических Республикпо делая изобретений и открытий(72) Авторы из обр етения Е, Я, Строк, А, М. Герчиков, Б. Я, Шнейсез,А. Л, Бооровничий и О. П. СевернезИнститут проблем надежности и долговечности маньян АН Белорусской ССР и Минский ордена Ленина и ордена Октябрьской Революции тракторный завод им, В. И. Ленина(54) СТЕНД ДЛЯ ИСПЫТАНИЯ ТРАКТОРОВ Изобретение относится к тракторному машиностроению и может быть использовано прц испытаниях тракторов с силовым регулированием положения навесного орудия.По основному авт, св.500485 известен стенд для испытания тракторов, содержащий беговые барабаны с приводом и тормозом, макет навесного орудия, выполненный в виде треугольника, у которого вершины двух углов присоединены к навесной системе трактора, а вершина третьего угла соединена с грузом, выполненным из ферромагььцтного материала и установленным в зоне действия электромагнита, подключенного к источнику пульсирующего тока.Недостатком известного стенда является большая мощность, потребляемая электромагнитом при воспроизведении больших тяговых, нагрузок.Цель изобретения - снижение потребляемой мощности.Это достигается тем, что предлагаемый стенд снабжен корпусом с установленным в нем с возможностью перемещения вдоль продольной осц испытываемого трактора подпружиненным штоком, при этом корпус установлен на основании с возможностью вертикального перемещения, а шток соединен с грузом. На фцг. 1 цзсб: ажен предлагаемый стенд, общий вид; на фцг, 2 - узел 1 на сонг. 1. Беговые бараб: нь. 1, установленные наосновании 2, пнематическц соединены с приводом д и тормозом 4, К продольным тягам 5 ц б навесной системы испытываемого трактора 7, установленного на бара.банах 1, прцсоедцнень вершины 8 ц 9 макета 10 навесного орудия, выполненного в виде треугольника, третья вершина 11 которого соединена с грузом 12, выполненным цз ферромагнитного материала ц уста новленным е зоне действия электромагнц-.;.1 э, подключенного к источнику 14 пульсцрующего тока. К грузу 12 со стороны, про.тпвоположной электромагниту 13, прикреплен шток 15, размещенный внутри коргу- са 16 и подпружиненный пружиной 17 относительно него с помощью гайки 18, ввернутой в резьбозое отверстие корпуса 1 б.Корпус 1 б закреплен на вертикальной штанге 19. установленной в неподвижной на:;разляющей 2 с:.нт.: сваиной на оснозанц Пр:; раб, - .= - ,зцгателя испытываемоготрактора 7 под действием тормоза 4 осузо ,ьестз. в .яется нагружение агрегатов тракто6354 О 3 Формула изобретения л"г,Составитель Укнин Редактор Т. Горячева Техред А. Камышникова корректор И. Силткина Заказ 851/1269 Изд.730 Тираж 1080 11 о;цшсное НПО Государственного комитета СССР по делам изобретений и открытий Москва, Ж, Ргушскгя наб., д. 4/5Тип. Харьк. фил, пред. Патент ра крутящим моментом. 11 ри подаче от источника 14 пульсирующего тока переменного напряжения к электромагниту 13 последний взаимодействует с грузом 12, вызывая в навесной системе трактора нагрузки, ь. 5 рактерные для условий работы трактора с силовым регулированием положения навесного орудия. Одновременно шток 15 с помощью пружины 17 воздействует на груз 12, создавая дополнительные нагрузки в 10 навесной системе трактора и снижая мощность, потребляемую электромагнитом. Стенд для испытания тракоторов по авт. св. ЛЪ 500485, о т л и ч а ю щ и й с я тем, что, с целью снабжения потребляемой мощности, он снабжен корпусом с установленным в нем с возможностью перемещения вдоль продольной оси испытываемого трактора подпружиненным штоком, при этом корпус установлен на основании с возможностью вертикального перемещения, а шток оединен с грузом,
СмотретьЗаявка
2447516, 28.01.1977
ИНСТИТУТ ПРОБЛЕМ НАДЕЖНОСТИ И ДОЛГОВЕЧНОСТИ МАШИН АН БЕЛОРУССКОЙ ССР, МИНСКИЙ ОРДЕНА ЛЕНИНА И ОРДЕНА ОКТЯБРЬСКОЙ РЕВОЛЮЦИИ ТРАКТОРНЫЙ ЗАВОД ИМЕНИ ЛЕНИНА
СТРОК ЕВГЕНИЙ ЯКОВЛЕВИЧ, ГЕРЧИКОВ АЛЕКСАНДР МИХАЙЛОВИЧ, ШНЕЙСЕР БОРИС ЯКОВЛЕВИЧ, БОБРОВНИЧИЙ АНАТОЛИЙ ЛАЗАРЕВИЧ, СЕВЕРНЕВ ОЛЕГ ПАВЛОВИЧ
МПК / Метки
МПК: G01M 17/007
Метки: испытания, стенд, тракторов
Опубликовано: 30.11.1978
Код ссылки
<a href="https://patents.su/2-635403-stend-dlya-ispytaniya-traktorov.html" target="_blank" rel="follow" title="База патентов СССР">Стенд для испытания тракторов</a>
Гидравлическая система управления навесными орудиями сельскохозяйственного трактора
Номер патента: 280074
Опубликовано: 01.01.1970
Авторы: Абрамов, Вахер, Войчинский, Иванов, Кустанович, Любимов, Новосельский, Паллон, Прицкер, Чичиков, Ярош
МПК: A01B 63/10
Метки: гидравлическая, навесными, орудиями, сельскохозяйственного, трактора
...глубине хода рабочих органов орудия, и гильза 13 сдвигается влево, Полость Б гидроцилиндра б через магистраль 28, проточки и отверстия в гильзе и золотнике регулятора соединяется с полостью А гидроцилиндра и сливной магистралью 26, и орудие опускается под действием собственного веса.При заглублении рабочих органов орудия в почву тяговое сопротивление орудия воздействует на верхнюю тягу 38 навесного устройства трактора, усилие от которой воспринимается сплоизмерительной пружиной датчика 8. Деформация пружины передается на золотник 16 регулятора, золотник сдвигается влево вслед за сместившейся ранее гильзой 13, Заглубление рабочих органов орудия в почву будет происходить до тех пор, пока магистраль 28 не перекроется золотником 16...
Загрузочное устройство для испытания тракторов на полигоне
Номер патента: 1081456
Опубликовано: 23.03.1984
Авторы: Жемеря, Коробейников
МПК: G01M 17/007
Метки: загрузочное, испытания, полигоне, тракторов
...и автоматическим регулятором силы тока программного устройства.1(роме того, устройство снабженодополнительной тележкой, устанавливаемой на направляющих перед испытуемым трактором, связанной с механизмами управления трактором, а нанаправляющих установлены датчикиуправления движением испытуемоготрак тора .Ба чертеже показана схема загрузочного устройства,Загрузочное устройство имеет буксируемую тормозную тележку 1, соединенную с испытуемым трактором 2,Иа буксируемой тележке 1 установленротор тормоза 3 перемещения, выполненный в виде набора линейных электромагнитных индукторов на вихревыхтоках. Яа тележке 1 установлен дополнительно электромагнитный тормоз 4вращения вала отбора мощности, выполненный в виде, электромагнитногогенератора...
Устройство для переноса сельскохозяйственного орудия на трактор
Номер патента: 502590
Опубликовано: 05.02.1976
МПК: A01B 63/11
Метки: орудия, переноса, сельскохозяйственного, трактор
...с проушинами 50 А-образной рамы 9. Дышло орудия 30 посредством продольных тяг 51 и 32 соединено с поворотным элементом 34.Устройство в процессе работы агрегата на поворотах перемещает тяговый брус относительно дугообразной части рамы 45 в горизонтальной плоскости и в поперечной плоскости гидроцилиндр 17 и тяги 32 относительно П-образной рамы 16. Соответствующее же изменение длины гидроцилиндра 17 обеспечивает таким образом перенос сельскохозяйственного орудия на трактор как при прямолинейном движении агрегата, так и при его поворотах. Количественное изменение передачи весовой нагрузки орудия на трактор путем изменения положения в пространстве нижних продольных тяг б и изменения длины гидроцилиндра 17 может осуществляться либо...
Стенд для испытания тракторов
Номер патента: 1283587
Опубликовано: 15.01.1987
Авторы: Амельченко, Башкин, Костаненко, Кулешов, Латушкин, Стаскевич, Шнейсер
МПК: G01M 17/007
Метки: испытания, стенд, тракторов
...напряжения на электромагнит 12 поСоставитель С. Белоусько Редактор Ю. Петрушко Техред Л.Сердюкова Корректор Л, ПилипенкоЗаказ 7429/39 Тираж 776 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 Изобретение относится к транспортному машиностроению и может бытьиспользовано при испытаниях тракторов.Цель изобретения - повышение точности воспроизведения эксплуатационных режимов нагружения.На чертеже схематически изображен стенд, общий вид.На основании 1 шарнирно установлены беговые барабаны 2, кинематически соединенные с тормозом 3.К продольным тягам 4 и 5 навесногомеханизма испытываемого...
Стенд для испытания мобильного энергетического средства с навесным орудием
Номер патента: 1649352
Опубликовано: 15.05.1991
Авторы: Индман, Малофей, Ожигар, Шлотгауэр
МПК: G01M 17/00
Метки: испытания, мобильного, навесным, орудием, средства, стенд, энергетического
...в движение колес 16, 17 с помощью рулевого штурвала 35 посредством общеизвестных управляемых электрических приводных средств, либос помощью механизма в виде рычажной 20системы, например, состоящей (Фиг,4)из расположенного на продольной осиМЭС шарнира Зб и закрепленного нанем, поворачивающегося относительно. шарнира 36 продольного рычага 37,связан ного при помощи поперечной тяги 38 с продольными рычагами 39 и 40, Рычаги 39и 40 жестко связаны с управляемымиколесами 16 и 17, а рычаг 37 связанс гидроцилиндром 41 через шток 42, 30Багружатель для,опор навесного орудия и механизм 34 углового перемещения управляемой колесной пары АТЭСсвязаны с системой 43 синхронизацииперемещений, С ним связан также через. гидравлическую систему 44...
