Генератор одиночных импульсов

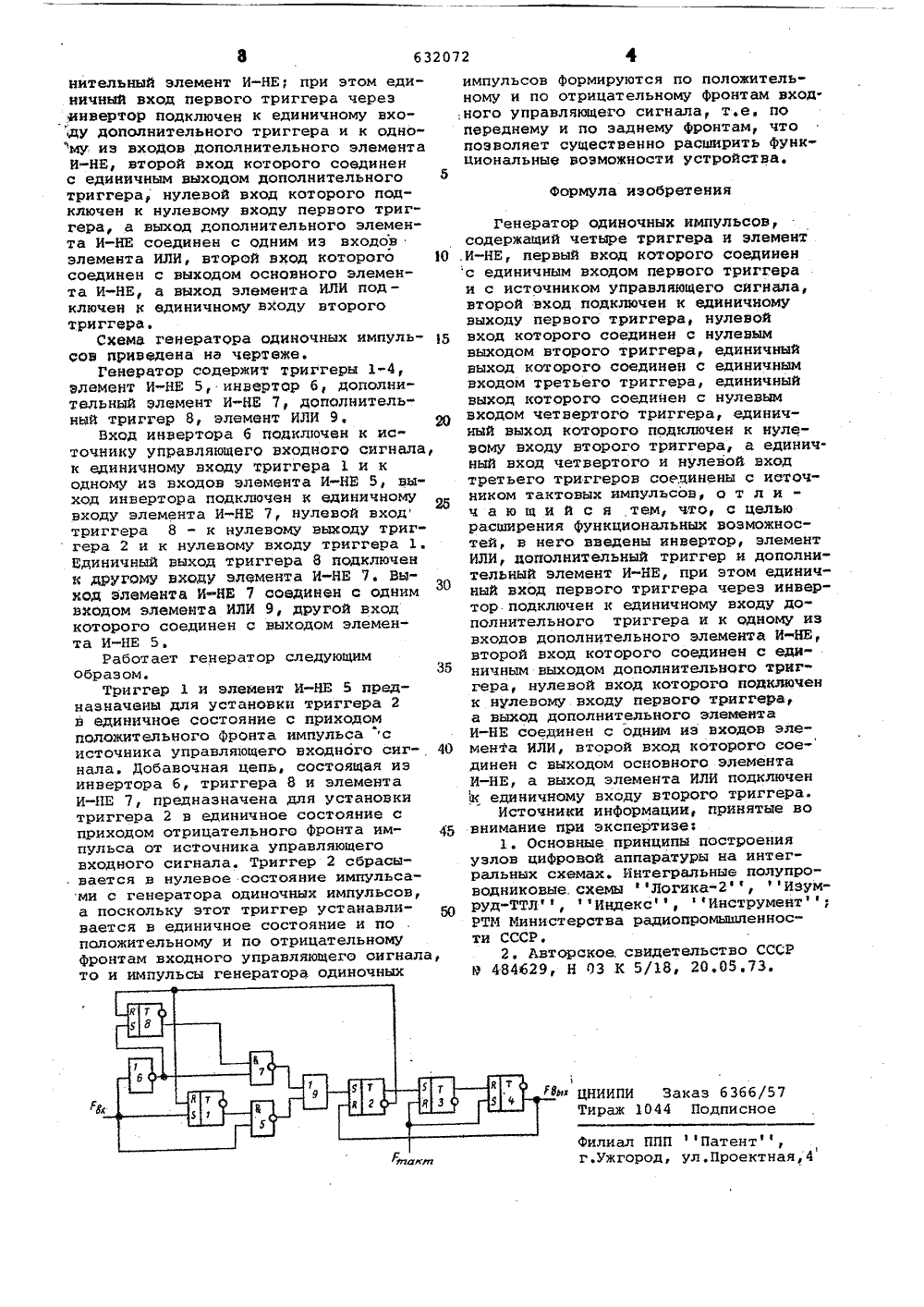

ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Сеюз Севетскнх Сецналнстнчеепнх Республни)1) М, Кл. 21 2483620/18-21 с присоединением заявк Н 0 Госуд а Совета но де ственныи комитеГМинистров СССРам изобретенийоткрытий(72) Автор изобретения Л, В,Шарапов 54) ГЕНЕРАТОР ОДИНОЧНЫХ И 14 ПУЛЬС третьего, а генерасов подсоединен квого и единичномугеров )2,Однако этот генератор не можетформировать импульс от переднего иот заднего фронта входного управляющего сигнала.Цель изобретения - расширениефункциональных возможностей генератора одиночных импульсов.Поставленная цель достигается тем,что в генератор одиночных импульсов,содержащий четыре триггера и элементИ-НЕ, первый вход которого соединенс единичным входом первого триггераи с источником управляющего сигнала,второй вход подключен к единичномувыходу первого триггера, нулевойвход которого соединен с нулевым выходом второго, единичный выход которого соединен с единичным входом третьего, единичный выход которого соединен с нулевым входом четвертого,единичный выход которого подключен кнулевому входу второго, а единичныйвход четвертого и нулевой вход третьего соединены с источником тактовыхимпульсов, введены инвертор, элементИЛИ, дополнительный триггер и дополИзобретение относится к автоматике и вычислительной технике.Известны устройства Формирования одиночных импульсов, содержащие триггеры на логических элементах И-НЕ .11) .Недостатки этих устройств - малый частотный диапазон Формирования импульсов и невозможность Формирования импульсов от переднегои от заднего фронтов входного импульса.Наиболее близок к предлагаемому генератор одиночных импульсов, содержащий четыре триггера на логических элементах И-НЕ и элемент И-НЕ,причем единичный выход первого триггера подключен к нулевому входу второго триггера, единичный выход второго триггера, являющийся выходом устройства, подключен к нулевому входу третьего а единичный выход третьего соединен с единичным входом первого; источник входного сигнала подсоединен к единичному входу четвертого триггера и к одному из входов элемента И-НЕ, другой вход которого подсоединен к единичному выходу четвертого триггера, а выход - к единичному входу третьего, причем нулевой вход четвертого триг.гера подсоединен к нулевому выходу тор тактовых импуль нулевому входу первходу второго триг632072 Формула изобретения ПИ Заказ 6366/57аж 1044 Подписное нительный элемент И-НЕ; при этом единичный вход первого триггера через иивертор подключен к единичному входу дополнительного триггера и к одному из входов дополнительного элемента И-НЕ, второй вход которого соединен с единичным выходом дополнительного 6 триггера, нулевой вход которого подключен к нулевому входу первого триггера, а выход дополнительного элемента И-НЕ соединен с одним из входов элемента ИЛИ, второй вход которого Ю соединен с выходом основного элемента И-НЕ, а выход элемента ИЛИ подключен к единичному входу второго триггера.Схема генератора одиночных импуль- д 5 сов приведена на чертеже.Генератор содержит триггеры 1-4, элемент И-НЕ 5, инвертор б, дополнительный элемент И-НБ 7, дополнительный триггер 8, элемент ИЛИ 9, аВход инвертора 6 подключен к источнику управляющего входного сигнала, к единичному входу триггера 1 и к одному из входов элемента И-ЯЕ 5, выход инвертора подключен к единичному входу элемента И-НЕ 7, нулевой вход триггера 8 - к нулевому выходу триггера 2 и к нулевому входу триггера 1. Единичный выход триггера 8 подключен к другому входу элемента И-НЕ 7, Вы 30 входом элемента ИЛИ 9, другой вход которого соединен с выходом элемента И-НЕ 5.Работает генератор следующимобразом. 35Триггер 1 и элемент И-НЕ 5 предназначены для установки триггера 2 в единичное состояние с приходом положительного Фронта импульса "с источника управляющего входного сиг нала. Добавочная цепь, состоящая из инвертора 6, триггера 8 и элемента И-НЕ 7, предназначена для установки триггера 2 в единичное состояние с приходом отрицательного Фронта им пульса от источника управляющего входного сигнала. Триггер 2 сбрасы. вается в нулевое состояние импульсами с генератора одиночных импульсов, а поскольку этот триггер устанавли вается в единичное состояние и по положительному и по отрицательному Фронтам входного управляющего сигнала, то и импульсы генератора одиночных импульсов формируются по положительному и по отрицательному Фронтам входного управляющего сигнала, т.е, попереднему и по заднему Фронтам, чтопозволяет существенно расожрить функциональные воэможности устройства. Генератор одиночных импульсов, содержащий четыре триггера и элемент ,И-НЕ, первый вход которого соединен с единичным входом первого триггера и с источником управляющего сигнала, второй вход подключен к единичному выходу первого триггера, нулевой вход которого соединен с нулевым выходом второго триггера, единичный выход которого соединен с единичным входом третьего триггера, единичный выход которого соединен с нулевым входом четвертого триггера, единичный выход которого подключен к нулевому входу второго триггера, а единичный вход четвертого и нулевой вход третьего триггеров соединены с источником тактовых импульсов, о т л и ч а ю щ и й с я тем, что, с целью расширения Функциональных возможностей, в него введены инвертор, элемент ИЛИ, дополнительный триггер и дополнительный элемент И-НЕ, при этом единичный вход первого триггера через инвертор подключен к единичному входу дополнительного триггера и к одному из входов дополнительного элемента И-Не, второй вход которого соединен с единичным выходом дополнительного триггера, нулевой вход которого подключен к нулевому входу первого триггера, а выход дополнительного элемента И-НЕ соединен с одним иэ входов элемента ИЛИ, второй вход которого сое динен с выходом основного элемента И-НЕ, а выход элемента ИЛИ подключен м единичному входу второго триггера.Источники информации, принятые во внимание при экспертизег1. Основные принципы построения узлов цифровой аппаратуры на интегральных схемах. Интегральные полупроводниковые. схемы 1 логикафф, ф 1 изумРуд-ТТЛ, фИндексф, фИнструментф; РТМ Министерства радиопромышленности СССР.2. Авторское. свидетельство СССР 9 484629, Н 03 К 5/18, 20,05.73. лиал ППП Патент,Ужгород, ул.Проектная,4
