Способ растворения металлов, металлических сплавов или металлических плакированных материалов в солевом расплаве

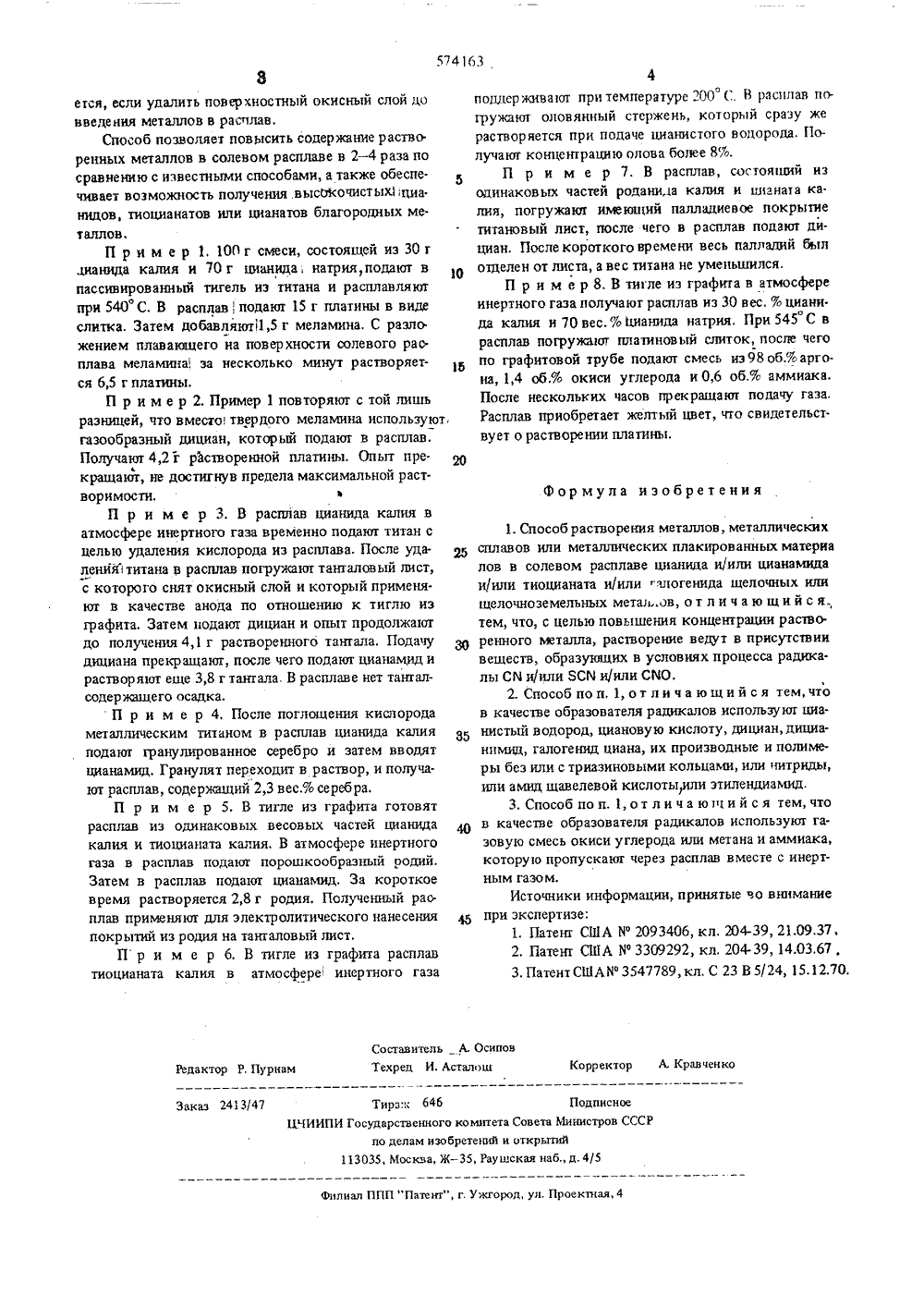

Союз Советских Социалистицеских Республик(31) Р 247424 ьиьЯ к патенту8.04.75 (21) 220962/26 51) ЛА. Кл. О 5000.04,7 асудврственный камнт Совета Мнннстрав СьС по делам нзобретеннйн аткрытнй) Д ликования Авторизобретения Иностранец с Рейнрих Теодор фои йтуттерха б РГ)(54) СПОСОБ РАСТВОРЕНИЯ МЕТАЛЛОВ, МЕТАЛЛИЧЕСКИХ СПЛАВОВ ИЛИ МЕТАЛЛИЧЕСКИХ ПЛАКИРОВАННЫХ МАТЕРИАЛОВ В СОЛЕВОМ РАСПЛАВЕнтраци с каИзобретение относится к способу растворения металлов в солевых расплавах и может найти применение в электролизе и гальванопластике при нанесении покрытий из благородныхметаллов.Известен способ растворения многочисленных металлов а в расплаве цианида щелочных металлов путем подачи металлов в виде порошка или крошки в расплав, имеютций температуру выше 100 С, и механического перемешивания расллава 11) .Известен также способ растворения благородных металлов в расплаве цианида и хлорида щелоч. ного металла с приьмнением тока гальванического элемента при одновременном реверсировании электродов, состоящих из подлежащих растворениюметаллов (2),Однако в указанных способах в расплав ах достигается относительно низкая концентрацич раство. ряемых металлов, которая не превышает 1,5 вес.%.Известен также способ растворения металлов в расплавах цианида, цианамида или тиоцианата с одновременной подачей в расплав необходимого для растворения металлов окислителя, например кислорода. Однако образующийся в результате окисления расплава цианат или карбонат ограничивает растворимость металла, которая не превышает 1,0-1,5 вес.%, после чего металлы начинаютосаждаться в расплаве в нерастворимом виде, воэможно в виде кислородных соединений 31,Цель изобретения - повышение конце иб растворенного металла.Для этого растворение ведут в присутствиивеществ, образующих в условиях процесса радика.лы Сч и/или ЗСМ и/или СМО,Целесообразно в качестве образователя радика.лов использовать цианистый водород, циановуюкислоту, дицнан, дицианимид, галогенид циана, ихпроизводные и полимеры без или с триазиновымикольцами, или нитриды, или амидщавелевой кислоты или этилендиамтщ.Способ можно осуществлять, используя в качествг образователя радикалов газовую смесь окисиуглерода или метана и аммиака; которую пропусют через расплав вместе с инертным газом.Предлагаемым способом можно растворять всеО платиновые металлы, золото, серебро, а также неблагородные металлы, например кадмий медь, ни.кель и олово.В случае использования сильно пассивированных металлов, таких как ниобий, тантал, титан и2 алюминий, растворение обеспечивается или облегча.Корректор А Кравченко Редактор Р. Пурнам Тираж 646 Подписное БЧИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5Заказ 2413/47 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 ется, если удалить поверхностный окисный слой довведения металлов в расплав.Способ позволяет повь 1 сить содержание расгворенных металлов в солевом расплаве в 2 - 4 раза посравнению с известными способами, а также обеспечивает возможность получения высосочистых 1 циа.индов, тиоцианатов или цианатов благородных ме.таллов,П р и м е р 1, 100 г смеси, состоящей иэ 30 г,1 ианида калия и 70 г цианида, натрия, подают впассивированный тигель иэ титана и расплавляютпри 540 С. В расплавподают 15 г платины в видеслитка, Затем добавляют 11,5 г меламина, С разложением плавающего на поверхности солевого рас.плава меламина 1 за несколько минут растворяется 6,5 г платины.П р и м е р 2. Пример 1 повторяют с той лишьразницей, что вместо твердого меламина используют,газообразный дициан, который подают в расплав,Получают 4,2 г растворенной платины, Опыт пре.кращают, не достигнув предела максимальной растворимости.П р и м е р 3. В расплав цианида калия ватмосфере инертного газа временно подают титан сцелью удаления кислорода из расплава, После уда.ления титана в расплав погружают танталсвый лист,с которого снят окисный слой и который применяют в качестве анода ло отношению к тиглю изграфита. Затем подают дициан и опыт продолжаютдо получения 4,1 г растворенного тантала. Подачудициана прекращают, после чего подают цианамид ирастворяют еще 3,8 г тантала. В расплаве нет танталсодер жащего осадка.П р и м е р 4, После поглощения кислородаметаллическим титаном в расплав цианида калияподают гранулированное серебро и затем вводятцианамид. Гранулят переходит в раствор, и получают расплав, содержащий 2,3 вес.% серебра.П р и м е р 5. В тигле из графита готовятрасплав из одинаковых весовых частей цианидакалия и тиоцианата калия. В атмосфере инертногогаза в расплав подают порошкообраэный родий.Затем в расплав подают цианамид. За короткоевремя растворяется 2,8 г родня, Полученный раоплан применяют для электролитического нанесенияпокрытий из родня на танталовый лист.П р и м е р 6, В тигле из графита расплавтиоцианата калия в атмосфере инертного газа 4поддерживают при температуре 200 С, В расплав погружают оловянный стержень, который сразу же растворяется при подаче цианистого водорода, Получают концентрацию олова более 8%.П р и м е р 7. В расплав, состоя 1 ций из одинаковых частей родани.1 а калия и шаната ка. лия, погружанл имеющий палладиевое покрытие титановый лист, после чего в расплав подают дициан. Послекороткоговремени весь палдадий был отделен от листа, а вес титана не уменьшился.П р и м е р 8. В тигле иэ графита в атмосфере инертного газа получают расплав из 30 вес. % циани. да калия и 70 вес,% 1 тианида натрия. При 545 С в расплав погружают платиновый слиток, после чего по графитовой трубе подают смесь иэ 98 об.%аргона, 1,4 об,% окиси углерода и 0,6 об.% аммиака. После нескольких часов прекращают подачу газа. Расплав приобретает желтый цвет, что свидетельст. вует о растворении платины,Формула изобретения 1. Способ растворения металлов, металлическихсплавов или металлических плакированных матерна лов в солевом расплаве цианида и/или цианамида и/или тиоцианата и/или ллогенида щелочных или щелочноземельных металдв, о т л и ч а ю щ и й с я, тем, что, с целью повышения концентрации растворенного металла, растворение ведут в присутствии веществ, образунлцих в условиях процесса радикалы Сй и/или ЯС 1 ч и/или СИО.2. Способ по п, 1, о т л и ч а ю щ и й с я тем, чтов качестве образователя радикалов используют цианистый водород, циановую кислоту, дициан, дицианимид, галогенид циана, их производные и полимеры без или с триазиновыми кольцами, илн читриды, или амид щавелевой кислоты,или этилендиамид.3. Способ поп, 1,от лича ющий ся тем, чтов качестве образователя радикалов используют газовую смесь окиси углерода или метана и аммиака, которую пропусканя через расплав вместе с инертным газомИсточники информации, принятые чо внимание при экспертизе:1. Патент США У 2093406, кл, 204-39, 21,09.37.2. Патент США У 3309292, кл, 204-39, 14.03.67, 3. Патент США Р 3547789, кл, С 23 В 5/24, 15.12.70,
