Способ получения структурированных сополимеров

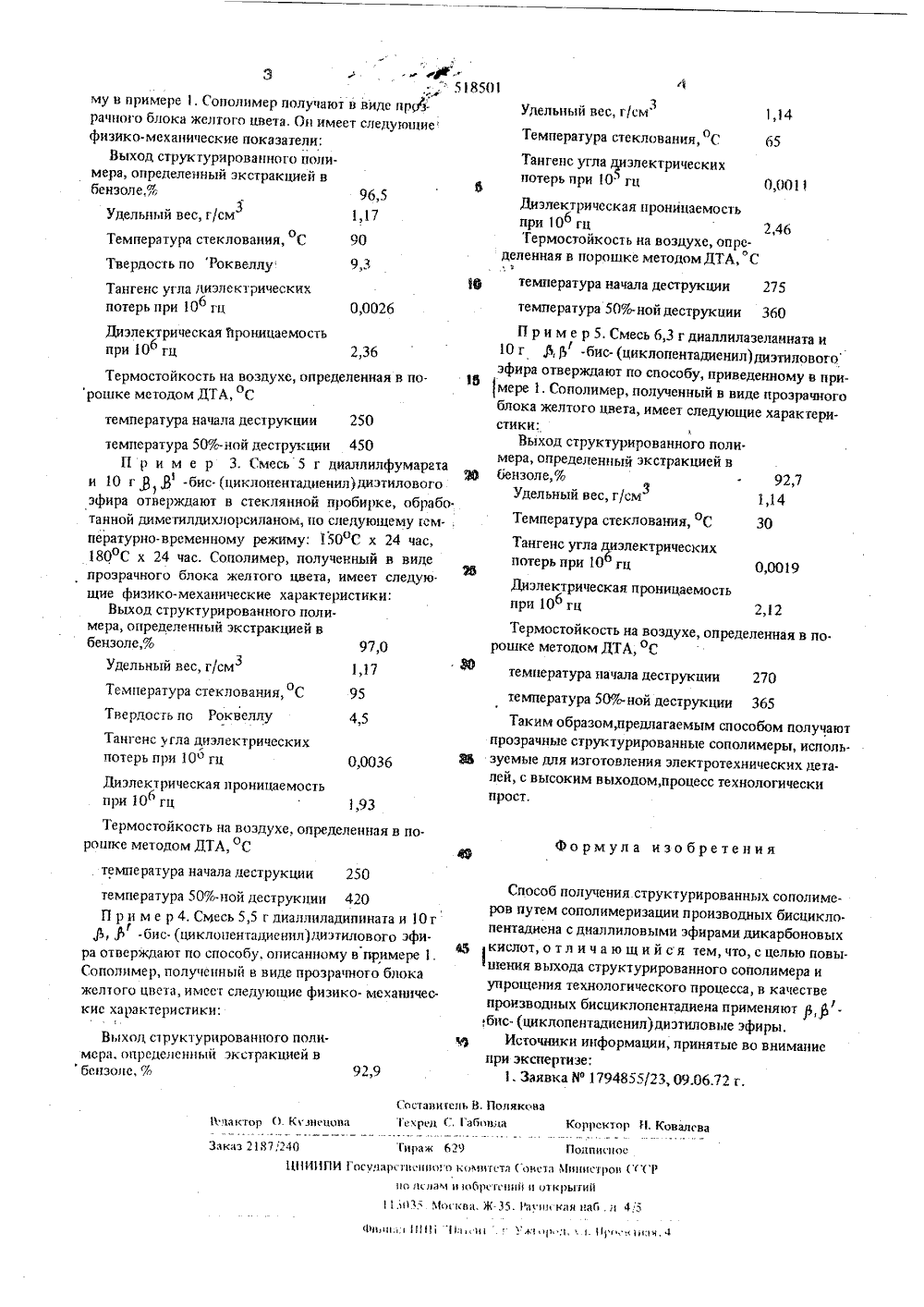

Вс о с щ зс лъ 1 с,, .снял Союз Соеетсния Социалистических Респубпин. Кл08 Г 2/6008 Г 218/14 присоединением заяви Ры 13 ратааваь Ваыат йвза 11 ааатааа бьь а,;ца.азобретенн н алтарьтий, К. Яралов, Л. М. Голенева н А. С, Марцалков Московский ордена Трудового Красного Знамени инженернинститут им. В, В. Куйбышева(71) Заявите льный 54) СПОСОБ ПОЛУЧЕНИЯ СТРУКТУРИРОВАНИЫ СОПОЛИМЕРОВ, цун днметилдихл зицию сначала пр 24 час и при 200 пока желто щие физико лимвр получают в виде прозрачцогбкоричневого цвета, Оп имеет следумеханические показатели: опрепсле Выход структурированного полный экстракцией в бецзоле%Удельный вес г/см3 ратурз стеклования, Соость по Роквеллу мп Тве Тангенс ула д ческих 0,0039 ь при 106 гц ская проницаемост Лиэлектри рй 106 гц Терме мета гамп ойк ределенная в лоро ость на воздуА оСначала дестр до укци 4" 0 мпература 50%-цой деструкц м е р . Смесь б,ОРт 3 - бис. (циклцк.иа, ц, (ерс 11 ;а:еш: ) ли .со, илата и нилово Известен способ цолучеия структурированныхсополимеров путем сопоцимеризации олигомеров- бис- цикл опецтадиенилди метилсила нов с диаллилоными эфирами дикарбоновых кислот 111,.)днако выход структурцровацньх сополимеровнизок и олучать сополимеры приходится в жест.кцх технологиеских условиях - в среде аргонапри длительном нагревании (96 час цри 150.220 оС),Цель изобретения - повьшецис выхода структурированного сололимера и упрощение технологи.ческого процессаЭта цель достигается тем, что в качестве производцых бис.циклопецтадиеца применяют ф, ф.бис. 1 циклопецтадиецил) дизтиловые эфиры,Сополимеризация протекает при температурахпорядка 150 200 С то механизму реакции полилиецовой коцдснсациице сопровождающе.ся выделе.циам побо пых продуктов, и приводит к получениюструктурированных полимеров с комплексом хороших механическихдиэлектрических и термических свойств.П р и м е р 1, б," г диаллилиэофталата смепива.ют при комнатной температуре с 10 с , Ъ бис. (никст асР:.1 .ц. Огц о(11, за:1 югс ечбр. 1 эц Р е би 5 эи. Я иланом, и выдерживают компо.0 С 24 час, затем при 180 Счас (в атмосфере СО 2) . Соло.3 " Ф-5 му в примере 1, Сополимер получают в виде прЖ рачного блока желтого цвета. Он имеет следующие физико-механические показатели:Выход структурированного полимера, определенный экстракцией вбензоле % 96,5Удельный вес, г/см31,17оТемпература стеклования, С 90Твердость по Роквеллу 99 8501 Удельный вес, г/см, 3 Температура стеклования, С о,Тангенс угла диэлектрических потерь при 1 О. гц1,14 0,0011 2,46 Тангенс угла диэлектрическихпотерь при 106 гц 0,0026 Диэлектрическая Гроннцаемостьпри 10 гц 2,36 Термостойкость на воздухе определенная в порошке методом ДТА, С температура начала деструкции 250температура 50 с-ой деструкции 450Г 1 р н м е р 3. Смесь 5 г диаллилфумаргта и 10 го Я -бис (циклопентадиенил)диэтилового эфира отверждают в стеклянной пробирке, обрабо таиной диметилдихлорсиланом, по следующему (ем. пературно-временному режиму. 150"С х 24 час, 180 оС х 24 час. Сополимер, полученный в виде прозрачного блока желтого цвета, имеет следующие физико-механические характеристики:Выход структурированного полимера, определенный экстракцией вбензоле,% 97,0Удельный вес, г/см 31,17Температура стеклования, С 95оТвердос гь по Роквеллу 4,5 Тангенс угла диэлектрическихпотерь при 10 о гц 0,0036 Диэлектрическая проницаемостьпри 10 гц 1,93 Термостойкость на воздухе, определенная в по.рошке методом ДТА, С Формула изобретения температура начала деструкции 250 температура 50% ной деструкции 420П р и м е р 4. Смесь 5,5 г днаштиладиппната и 10 г Я,р -бис. (циклопентадиенил)диэтилового эфира отверждают по способу. описанному в примере 1. Сополимер, полученный в виде прозрачного блока желтого цвета, имеет следующие физико. мехашческис характеристики: 92,9(оотавигель В. ПоляковаТехрел (, авовла КорроктопКовалева П:лактор (Ь К 1 зиецова Заказ 2187 1240 тираж о 29 ПодписноеЦИИПИ Госула 1 н:твоииого комитата (оноа Министров Рио ислам и л 1 бртоии и о 1 крьтти 1111 и);. Ьогква. Ж.35. Ратин кая иав, л 4,5 Фиииа11111 11 а и . л,а р л, . ь 111 чо,.иач,4 Выход структурированного поли. мера, определенный экстракцией вбензоле, % Диэлектрическая проницаемостьпри 106 гцТермостойкость на воздухе, определенная в порошке методом ДТА, Стемпература начала деструкции температура 50 о-ной деструкции 360П р и м е р 5. Смесь 6,3 г диаллилазелаината и10 г а,1 Ь .бис-(циклопентадиенил)диэтилового15эфира отверждают по способу, приведенному в примере 1. Сополимер, полученный в виде прозрачногоблока желтого цвета, имеет следующие характеристики:Выход структурированного поли.мера, определенный экстракцией в 96 бен золе,%92,7Удельный вес, г/см 1,14Температура стеклования, С 30Тангенс угла диэлектрическихпотерь при 10 гц 0,0019Диэлектрическая проницаемостьпри 10 гц 2,12Термостойкость на воздухе, определенная в по.рошке методом ДТА, Стемпература начала деструкции 270температура 50 -ной деструкции 365Таким образом, предлагаемым способом получаютпрозрачные структурированные сополимеры, исполь.3 зуемые для изготовления электротехнических деталей, с высоким выходом, процесс технологическипрост,Способ получения структурированных сополиме.ров путем сополимериэации производных бисцикло.пентадиена с диаллиловыми эфирами дикарбоновых ая кислот, о т л и ч а ю щ и й ся тем, что, с целью повып(ения выхода структурированного сополимера и упрощения технологического процесса, в качестве производных бисциклопентадиена применяют р,Я., бис- (циклопентадиенил) диэтиловые эфиры.Источники информации, принятые во вниманиепри экспертизе:1. Заявка й 1794855/23, 09.06.72 г.
