C08F 2/60 — полимеризация диеновым синтезом

Номер патента: 168014

Опубликовано: 01.01.1965

Авторы: Колесников, Чеников

МПК: C08F 2/60

Метки: смол

...в реакционную среду вводят небольшими порциями катализатор - 10%-ный раствор едкого калия в спирте из расчета 0,02 - 0,03 моль щелочи на моль фурилакролеина. По окончании экзотермической реакции содержимое аппарата выдерживают при 40 - 50 С и для высаждения продукта в реактор вводят 10 - 20% дистиллированной воды. После расслоения реакционнои массы удаляют верхний слой, а нижний слой, содержащий продукт реакции, сушат под вакуумом при постепенном повышении температуры до 100 С.5 Путем термообработки при 100 - 120 С продукт переводят в твердую смолу коричнево- черного цвета.Смола растворпма в ароматических хлорированных углеводородах, ацетоне и нераство- О рима в спиртах, серном и петролейном эфирах. Ее удельный вес 1,25....

Номер патента: 202412

Опубликовано: 01.01.1967

Авторы: Дубрановска, Заславский, Ильина, Харьковский, Юхновский

МПК: C08F 2/60, C09D 167/06

Метки: дициклопентадиена, основе, пленкообразующего

...основе дициклопентадиена, отличают тем, что, с целью расширения сырьевой лепкообразующих, к нагретым до 250 - 2 енасыщенным высокомолекулярным жп кислотам таллового масла медленно п вают дициклопентадпен,о на ийся базы 60 С рным Известный способ изготовлений пленкообразующих на основе дициклопентадиена заключается в том, что к талловому маслу, нагретому до 110 С в присутствии катализатора, медленно приливают дициклопентадиен. Полу ченный продукт обрабатывают многоатомным спиртом.Предлагается к нагретым до 250 - 260 С ненасыщенным высокомолекулярньгм жирным кислотам таллового масла медленно при ливать дициклопентадиен, что позволяет получать соединения сложноэфирного типа с высокими пленкообразующими свойствами, способные...

Номер патента: 208863

Опубликовано: 01.01.1968

Авторы: Дубрановска, Заславский, Ильина, Харьковский, Юхновский

МПК: C08F 2/60, C09D 167/06

Метки: пленкообразующих

...медленно приливают дициклопентадиен.С целью расширения ассортимента пленкообразующих на дешевом техническом сырье, предлагается к ненасыщенным высокомолекулярным жирным кислотам таллового масла при 240 - 250 С добавлять многоатомный спирт и в полученный продукт медленно вводить дициклопентадиен.Пример. В реактор с механической мешалкой, термометром, обратным холодильником с насадкой Дина-Старка и капельной воронкой загружают 86 вес. ч. жирных кислот таллового масла и 14 вес, ч. пентаэритрита и нагревают эту смесь до 240 - 250 С до получения кислотного числа 1 - 1,5 мг КОН. Для лучшей отгонки воды в смесь добавляют 5 г ксилола и отгонку проводят в азеотропе, Затем при этой же температуре в смесь непрерывно в течение 3 - 4 час вводят 53,4...

Номер патента: 351867

Опубликовано: 01.01.1972

Авторы: Маршалкович, Сосин, Яралов

МПК: C08F 2/60

Метки: бис-(циклопентадиенильных, олигомерных, соединений

...регулируют так, чтобы температура реакционной смеси была не выше 3 - 5 С. По окончании реакции в колбу вводят насыщенный раствор хлористого аммония, в результате чего в колбе образуется два слоя: органический слой отделяют от водного, растворитель и другие низкокипящие вещества отгоняют на роторном испарителе. Полученный продукт для осветления растворяют в бензоле и пропускают через колонку с окисью алюминия, после чего бензол отгоняют. Выход олигомеров Р,р-бис(циклопентадпс) диэтил оного эфира составляет 34 г (92% от теоретического).П р и ы е р 2. Раствор циклопентадиенилнатрия в 150 мл абсолютированного тетрагидрофурана, полученный из тех же коли. честв исходных реагентов по способу, опи санному в примере 1, прикапывают к предва...

Номер патента: 374349

Опубликовано: 01.01.1973

Автор: Авторы

МПК: C08F 2/60

Метки: полиимидов

...диена. Полимеры набухают и частично растворяются в ДМФЛ, крезолах, серной кислоте; они неплавки и не разлагаются до 350 С,374349 Продолжительность опыта,Концентрациябис-малеимидав ароматическомдиене, вес, % Выход, % Растворитель Исходные компоненты час хлороформ; 30%+ ароматический диен, 70% 1 Ч, Х-этилен-бис-малеимидэензолбтилбензолизопропилбензол 73 55 45 2,5 2,5 2,5 20 20 20 ароматический диен Х, 1 Ч"-гексаметилен-бис-малепмидбензолтолуолп-ксилолэтилбензолизопропилбензол 56 39 43 38 30 20 27 26 18 18 5 5 2,5 2,5 2,5 1 Ч, Х-дикаметилен-бис-малеимидбензол изопропилбензол 30 60 2,5 2,5 этиловый спирт30%+ароматический диен, 70",4 Предмет изобретения Составитель Платонова Техред Л, Грачева Корректор Е. Талалаева Редактор Г, Полехова...

Номер патента: 431194

Опубликовано: 05.06.1974

МПК: C08F 2/60, C09D 167/06

Метки: пленкообразующих

...с фумаровой кислотой и обрабатывать полученную транс,4- эндометилен . Л - циклогексендикарбоновую,3-кислоту многоатомным спиртом и ненасыщенными высокомолекулярными жирными кислотами таллового масла в мольном соотношении 1:0,5:0,1 при нагревании до 200 С.Пример. В реактор с механической мешалкой, термоьетром и обратным холодильником загружают 100 вес. ч. фумаровой кислоты, 100 вес. ч. воды и 200 мл ацетона, при кипении за 3 час прибавляют б 2,5 вес. ч, циклопентадиена, полученную транс,4-эндометилен-Ь-циклогексендикарбоновую . 2,3-кислоту (выход 97,4%, т. кип. 114 С) отделяют, загружают в реактор с механической мешалкой, термометром и обратным холодильником с насадкой Дина-Старка, добавля 1 от глицерин и ненасыщенные...

Номер патента: 504788

Опубликовано: 28.02.1976

Авторы: Аксенов, Бродов, Коноваленко, Кроль, Лукьянович, Марков, Островская, Павлов, Сапожников

МПК: C08F 2/60

Метки: диенов, непрерывным, полимеризации, процессом, растворной, сопряженных

...Р, и Рв заданном соотношении.П р и м е р. В полимеризационной батарее осуществляют полимеризацию бутадиена с применением катализатора типа Циглера - Натта (триизобутилалюминий и дийоддихлортитан).На вход полимеризационной батареи подают шихту в количестве 32 м с содержанием мономера 10 вес. о/о, алюминиевый (А 1) ККК в количестве 20 моль/час и титановый (Т) - 10 моль/час; на выходе из реактора этой батареи (например, после первого реактора) из- МЕРЯЮТ ДВЕ ЭффЕКТИВНЫЕ ВЯЗКОСТИ т 1 а, И ас помощью непрерывного многокапиллярного вискозиметра постоянного расхода. При этом а =40 /О от максимального значения, на которое был настроен прибор для измерения вязкости при скорости сдвига ч= 15 сек-, а 1 а =60 /о при 72=1500 сек, При таких...

Номер патента: 504789

Опубликовано: 28.02.1976

Авторы: Бельферман, Бруцкус, Жаткина, Нефедова, Скакальская, Черкасова

МПК: C08F 2/60

Метки: сополимеров, стойких, термически, химически

...сополимера составляет 92%.Удельная поверхность 244 м/г; насыпнойо вес - 0,49 г/см, радиус пор г 35 А,Пример 2. В 500 мл 1%-ного раствора крахмала при перемешивании, в токе аргона вводят смесь мономеров: 13,5 мл трифторстирола, 3,97 мл дивинилбензола, 1,2 г перекиси бензоила, 2,4 г (15% от смеси мономеров) 1,3-дифенилперфторциклобутана. Реакционную смесь нагревают и обрабатывают по примеру 1.Выход сополимера составляет 89 - 90%, Удельная поверхность 330 м/г; насыпнойовес 0,44 г/см, радиус пор г,ф 28 А.П р и и е р 3. В 500 мл 1%-ного раствора крахмала при перемешивании, в токе аргона вводят смесь мономеров: 17,1 мл трифторстирола, 2,2 г диизопропенилбензола, 0,3 г перекиси бензола и 0,58 г (3% от смеси мономеров)...

Номер патента: 509605

Опубликовано: 05.04.1976

Авторы: Аксенов, Диесперов, Испирьян, Коноваленко, Кузнецов, Лебедев, Лукьянович, Марков, Подольский, Сафонов, Скурихин, Шарыгин

МПК: C08F 2/60

Метки: диенов, полимеризациисопряженных, растворной, регулированияпроцесса

...ком,понента осуществляют в зависимости от изменения пластичности, полимера, Точность 15 стабилизации качества целевого продукта недостаточно высокая.С целью повышения точности стабилизации качества целевого продукта, по предлагаемому способу изменяют молярную дози- щ ровку титанового компонента путем изменения его расхода, затем воздействуют на малярное соотношение компонентов катализатора изменением расхода алюминиевого компонента с учетом измененной, дозировки р 0,титанового компонента катализатора, при чем изменение дозировки последнего осущестляют в зависимости от суммы отклонений, вязкости по Муни и пластичности, взятыхс весовыми коэффициентами, выбранными соответственно в пределах 0,008-0,01 и 0384-1 00Предложенныйспособ поясняется...

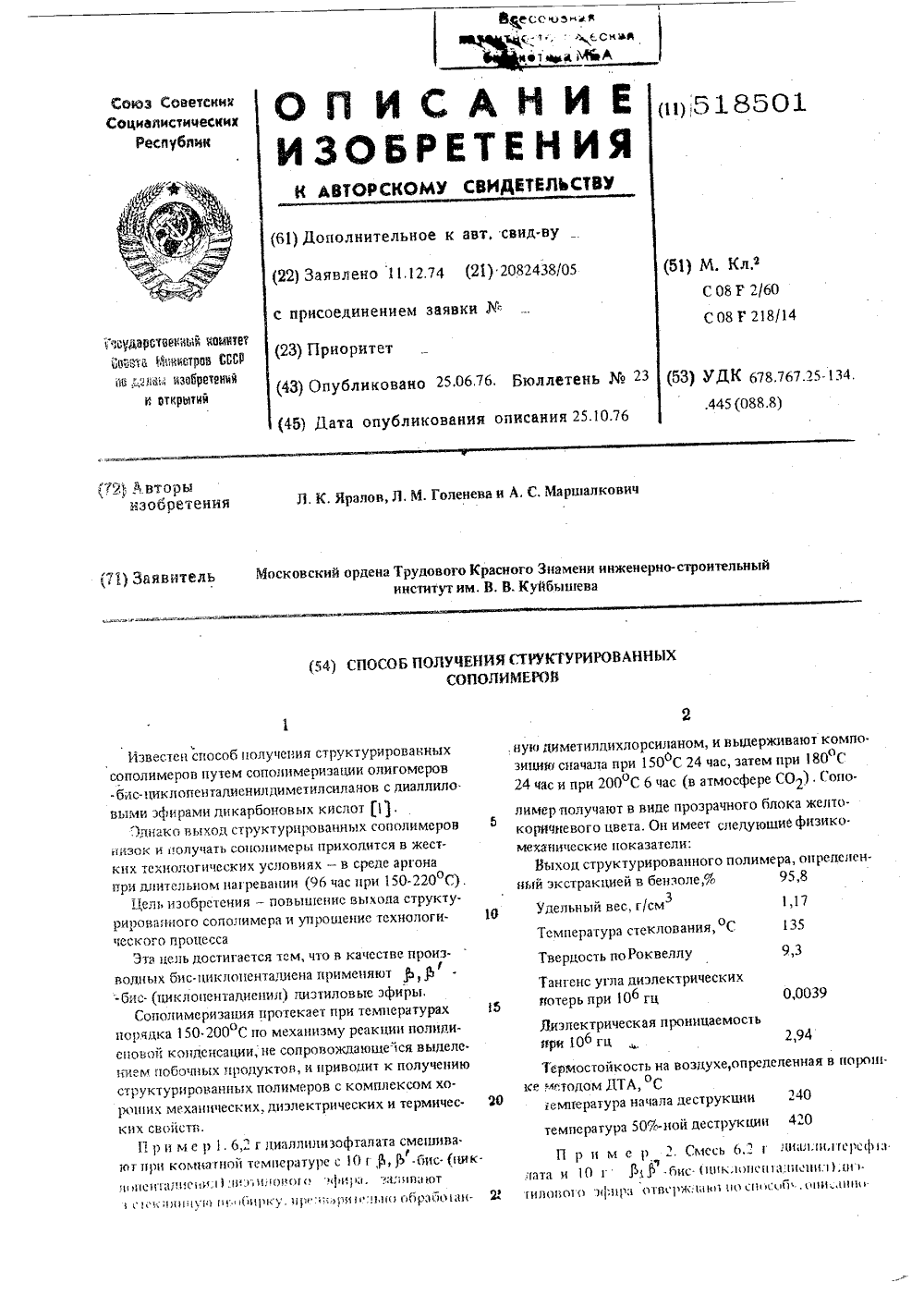

Номер патента: 518501

Опубликовано: 25.06.1976

Авторы: Голенева, Маршакович, Яралов

МПК: C08F 2/60

Метки: сополимеров, структурированных

...С о,Тангенс угла диэлектрических потерь при 1 О. гц1,14 0,0011 2,46 Тангенс угла диэлектрическихпотерь при 106 гц 0,0026 Диэлектрическая Гроннцаемостьпри 10 гц 2,36 Термостойкость на воздухе определенная в порошке методом ДТА, С температура начала деструкции 250температура 50 с-ой деструкции 450Г 1 р н м е р 3. Смесь 5 г диаллилфумаргта и 10 го Я -бис (циклопентадиенил)диэтилового эфира отверждают в стеклянной пробирке, обрабо таиной диметилдихлорсиланом, по следующему (ем. пературно-временному режиму. 150"С х 24 час, 180 оС х 24 час. Сополимер, полученный в виде прозрачного блока желтого цвета, имеет следующие физико-механические характеристики:Выход структурированного полимера, определенный экстракцией вбензоле,% 97,0Удельный...
