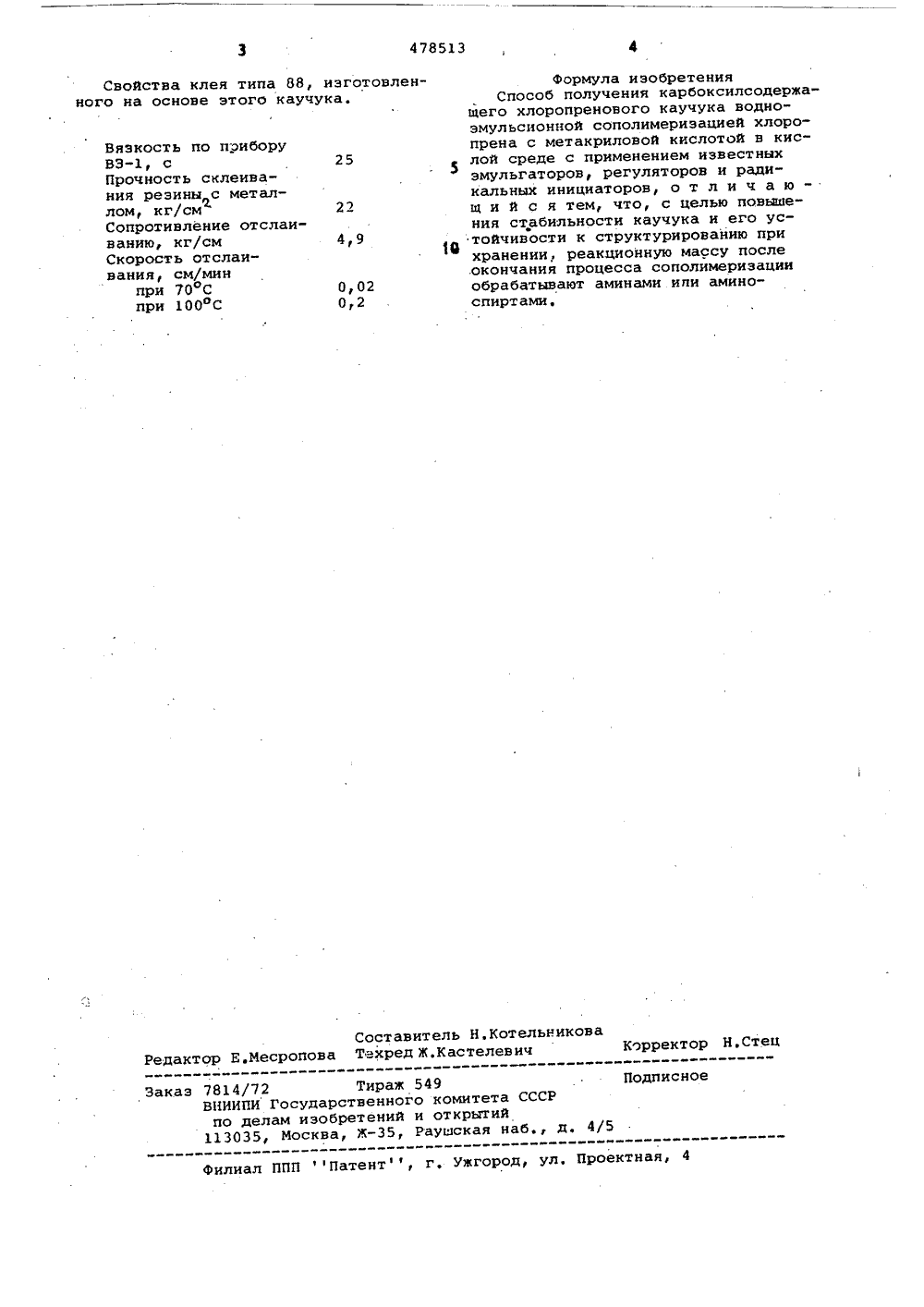

Способ получения карбоксилсодержащего хлоропренового каучука

Номер патента: 486675

Опубликовано: 23.10.1980

Авторы: Аветисян, Белячкова, Бошняков, Карапетьян, Манвелян, Никогосян, Шарабханян

МПК: C08F 236/18

Метки: каучука, хлоропренового

...наирита ПНК.Состав шихты, вес,ч,;Хлоропрен 902,3-Дихлорбутадиен,3 10Третичный додецилмеркаптан 0,8Алкилсульфонат А 2КанифольЦелочь (25-ный раствор)Порофор ЧХ 3-57ТриэтаноламинАммиачная вода(20-ный раствор) 0,3Вода 156Полимериэация ведется до 80-нойконверсии, полученный латекс стабилизируется и дегазируется.Состав шихты для получения наиритаПС, вес. ч,;Улоропрен 99Винилиэопропенилацетилен 1Третичный додецилмеркаптан 1,4КаниФоль 4Алкилсульфонат А 2мелочь (25 раствор) 0,5Персульфат аммония 0,6Триэтаноламин 0,2Сульфит натрия 0,2Аммиачная вода(20-ный раствор) 2,1Вода 140 ехнические Способность войства к обраэовыванию вспенивающихся масс Удовлетво- Не получаютрнтельные ся Удовлетво- Не получаютрятельные ся П р и м е р 1 , В...

Номер патента: 499720

Опубликовано: 30.07.1980

Авторы: Атоян, Бошняков, Григорьян, Журкова, Залян, Кабалян, Карапетьян, Мартиросян, Мкртчян, Назарьян, Никогосян

МПК: C08F 36/18

Метки: каучука, хлоропренового

...при20 - 30 С до полного превращения мономера в полимер. После окончания процесса 0 полимеризации в латекс вводят бензольнуюэмульсию антиокислителя НГиз расчета 2% антиокислителя на сумму мономеров.Полимер из латекса в5 тонкой ленты вымораживасушильном агрегате токомратурой 120 С.Полученный каучук отличается высокойморозостойкостью при любом наполнении 0 независимо от природы наполнителя и хо.рошей обр абатываемостью.Свойства полученного каучукаПрочность на разрыв, кг/см 2 15 Относительное удлинение, % 1000Остаточное удлинение, % 12499720 0,62 - 0,67 0,05 20 С 30 Составитель А. ГорячевРедактор Е, Месропова Техред А, Камыщникова Корректор Н. Герасименко Заказ 1979/1 Изд.454 Тираж 569 Подписное НПО Поиск Государственного комитета СССР...

Номер патента: 478514

Опубликовано: 23.10.1980

Авторы: Атоян, Бошняков, Калантарян, Карапетьян, Лебедев, Меликьян, Мкрян, Погосова, Хайкина

МПК: C08F 236/18

Метки: каучука, хлоропренового

...хлоропрена с метилвинилкетоном проводится в эмульсии с применением в качестве эмульгаторов канифольного мыла и натриевых солей нефтяных сульфокислот в качестве инициатора персульфата калия.25П р и м е р . Проводится сополимеризация хлоропрена с метилвинилкетоном по следующему рецепту, вес.ч,: Углеводородная фазаХлоропрен 90Метилвинилкетон 10Сера 0,4Канифоль 4,0Водная фазаВода 140Стэк 12йаОН 0,3Аммиачная вода(6-ный) 5СтабилизаторыНеозон Д 2,2Тиурам Е 2,5оТемпература полимеризации 40 С.По этому рецепту процесс полимеризации продолжается 40 мин (в аналогичных условиях чистый хлоропрен полимеризуется в течение 100-120 мин). ( Стэн - 25-ный раствор натриевых солей нефтяных сульфокислот).Каучук выделенный из латекса зернистой коагуляцией...

Номер патента: 707932

Опубликовано: 05.01.1980

Авторы: Багдасарьян, Зурабян, Кабалян, Карапетьян, Оганов

МПК: C08F 236/18

Метки: каучука, хлоропренового

...мономеров в полимер. После окончания процесса поли меризации патекс стабилизируют водной дисперией стабилизатора, а затем охпажодают до 10 С.Выделение в сушку проводят обычными способами.Пример 1.,Хлоропрен2,3-дихпорбутадиен2Дпя осуществления такой подачи выведено соотношение зависимости скоростидозируемого активного мономера Мпоз,от степени конверсии в процессе совместной попимеризации хпоропрена с 2,3-дихпорбутадиеном - 1,3.,Апкипсупьфонат 2Едкий нагр 2,2,Аммиак 8.,5Персупьфаг калия 0,2Триэганопамин 1Вода 1152,3-дихпорбутадиен,3 подают приконверсиях хпоркрена 0; 20; 40; 60;80 %.П р и м е р 2, Весовые частиХпоропрен 60-13 + 1 О)Трегдодеципмеркаптан 0,8Канифоль 4Апкипсупьфонат 2Едкий натр 2,2А ммиак 8,5Персупьфаг калия...

Номер патента: 1010071

Опубликовано: 07.04.1983

Авторы: Аветисян, Бошняков, Никогосян

МПК: C08F 136/18

Метки: каучука, хлоропренового

...случаях технологическиесвойства каучука снижаются.Большая удаленность реакционноспособных ненасыщенных связей метакрилатных групп друг от друга приводит к образованию сшитых структурс высокой частотой сшивки и большимрасстоянием между хлоропреновыми макроцепями. Это и обуславливает улучшенные технологические свойства полихлоропрена, полученного предлагаемым способом, Диметакрилат триэтиленгликоля негорюч, имеет низкую токсичность, устойчив при длительномхранении, однороден по химическомусоставу и доступен,В соответствии с этим количестводиметакрилата триэтиленгликоля составляет 2-5 мас.1 от суммы хлоропрена и сшивающего агента. При количестве его менее 2 мас.3 технологические свойства каучуков ухудшаются,при количестве более 5 мас.3...
