Номер патента: 385761
Автор: Авторы
Текст

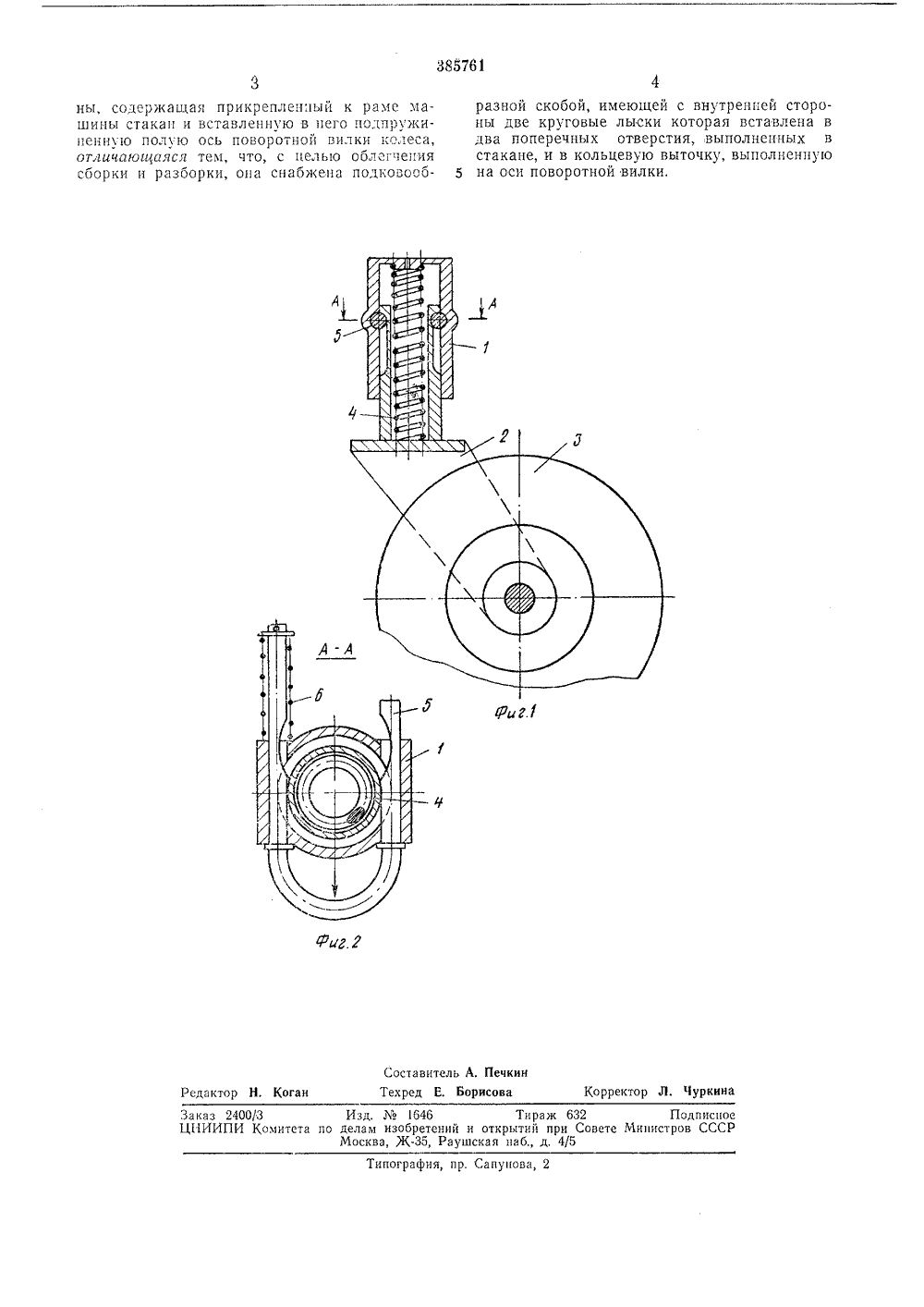

ОПИСАНИЕ 385761ИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соаз Советских Сцнивниснвесинх Ресоуаннн-фД Л. Кл. В 60 д й 00 аявлено 05.11,1971 ( 1626174/27 явки присоединением Приоритет Комитет оо дев ивабретеннн н о(хвмтнн публиковано 14.Л.1973. Вюлл ень )хъь 2 УДК 629.113.012,145оон Совете Мнннс 1 иан СССР. Г. Жаворонкин, П. Н. Хромов и Л. И. Шамина Заявител Спе ьное структорское бюро сельхозмашиностроентИзвестна подвеска самоустанавливающегося колеса, преимущественно для сельхозмашин, содержащая жестко укрепленный к раме машины стакан и вставлештую в него подпружиненную полую вращающуюся ось ново ротной вилки колеса.Недостатком существующих конструкций самоустанавливающцхся опорных колес с амортизирующими устройствами является то, что они сложны в конструкции и требуют оп ределенной затраты времени для монтажа и демонтажа.Цель изобретения - облегчение сборки и разборки опорного колеса. Это достигается тем, что на стакане сделаны два поперечных 20 отверстия, а на оси поворотной вилки - кольцевая проточка, и ттведсна подковообразная подпружиненная скоба, имеющая на внутренней стороне две круговые лыски, входящая в поперечные отверстия стакана и кольцевую 25 проточку оси поворотной вилки.На фиг. 1 схематически изобра)кена предлагаемая подвеска самоустанавливающегося колеса; на фиг, 2 - то же, разрез по А - А на фиг. 1. 3 Предмет нзобретени Подвеска самоус санзвлив;тюцс ося колеса,0 преимущественно сельскохозяйственной машиИзобретение относится к области транспортного и сельскохозяйственного машиностроения и касается конструкции подвески самоустанавливающегося колеса. Подвеска состоит из жестко закрепленного на раме машины стакана 1, внутри которого вставлена имеющая возможность поворачиваться вокруг своей оси и перемещаться в осевом направлении вилка 2, которая шарнирно связана с колесом ), амортизующей пружины 4 и подковообразной тодпрт жнненной скобь 1 5.Фиксация оси вилки 2 от выпадании осуществляется подковообразной скобой 5, которая вставлена в отверстия стакана 1 ц имеет с внутренней стороны две лыски, форма которых совпадает с кольцевой проточкой енентнего диаметра оси вилки 2.Подковообразная фиксирующая скоба 5 постоянно уде 1)живается Олагода)5 т п 1)ужине 6 в положении, при котором ее лыски смещены от центра оси вилки 2. В это время в кольцевой проточке оси вилки 2 и в отверстии стакана находятся те части фикснруюгцсй скобы 5, которые не имеют лыски, блаодаря чему и удерживается ось вилки ог выпадания. ),ля монтажа и демонтажа колеса 3 с иглкой 2 достаточно выдишуть скооу 5 до совмещения ее лысок с внешним диаметром осн вилки 2.385761 Составитель А. ПечкинТехред Е. Борисова Корректор Л. Чуркина Редактор и. Коган За ка з 2400/3 Изд,1646 Тираж 632 Подписное ЦПИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская аб д, 4/5 Типография, пр. Сапунова, 2 ны, содержащая прикрепленный к раме машины стакан и вставленную в него полпружиненную полую ось поворотной вилки колеса, отличающаяся тем, что, с целью облегчения сборки и разборки, она снабжена подковообразной скобой, имеющей с внутренней стороны две круговые лыски которая вставлена в два поперечных отверстиявыполненных в стакане, и в кольцевую выточку, выполненную 5 на оси поворотной вилки,
СмотретьЗаявка
1626174
В. Г. Жаворонкин, П. Н. Хромов, Л. И. Шамина Специальное конструкторское бюро сельхозмашиностроени
Авторы изобретени
МПК / Метки
МПК: B60G 3/01
Метки: i-4umi, i••, jcsr, kojieca, rstp, tf-"••, гп, подвеска, самоустанавливающегося
Опубликовано: 01.01.1973
Код ссылки
