Способ определения люфта в зубчатом редукторе

Номер патента: 369381

Авторы: Жуков, Народицкий

ZIP архив

Текст

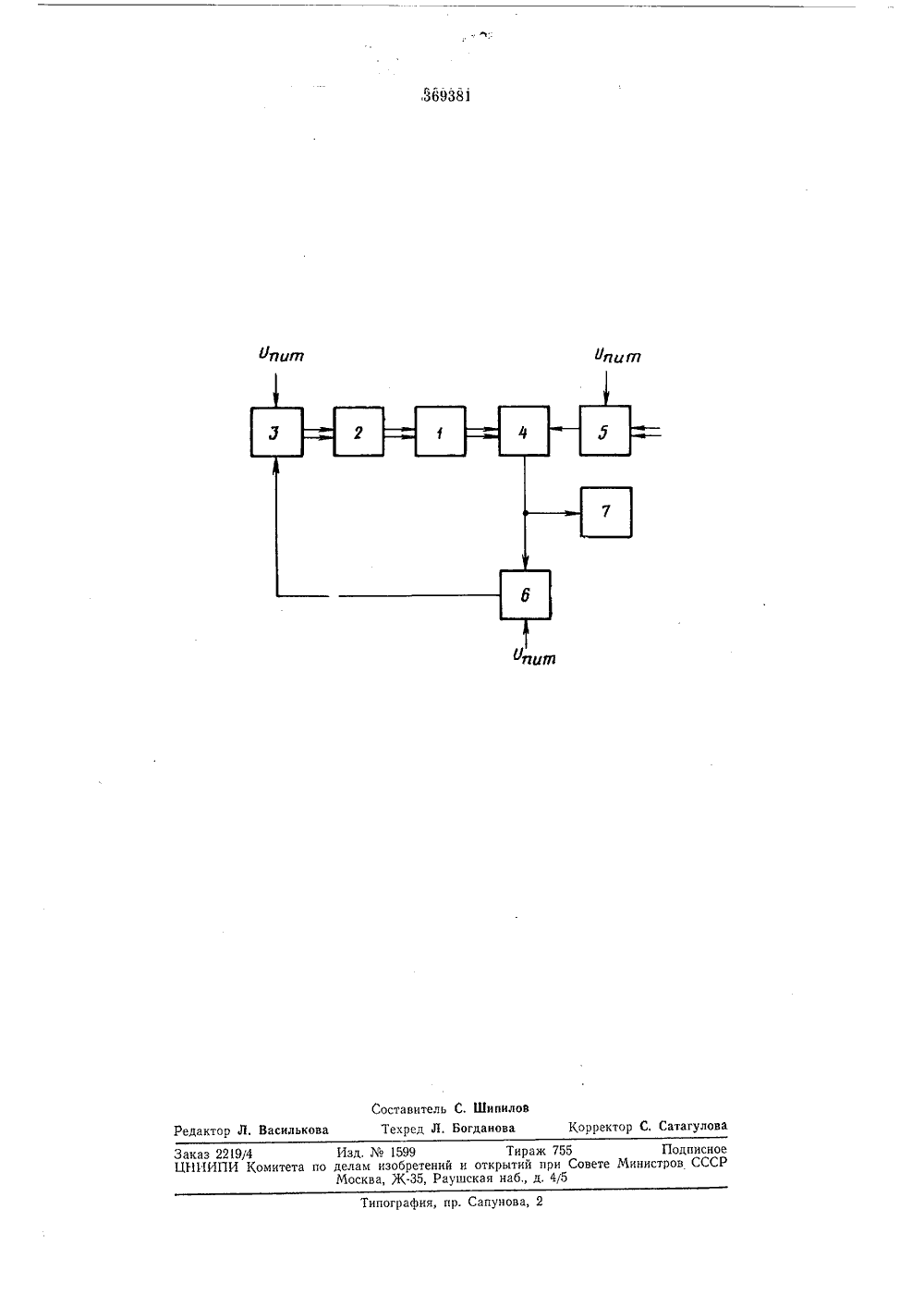

ОП ИСАНИНА ИЗОБРЕТЕНИЯ 36938 Союз Советских Социалистических РеспубликК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Зависимое от авт. свидетельства М Кл. б 01 Ь 7 Заявлено 14.1 Ч.1971 ( 1648094/25-28)с присоединением заявки МПриоритетОпубликовано 081.1973. Бюллетень Ъс 1Дата опубликования описания 16 Х 111.197 митет по делам изобретений и открытий при Совете Министров СССРАвторы зобретения Е. И, Народицкий и О. И. Ж Заявитель СПОСОБ ОПРЕДЕЛЕНИЯ ЛЮФТА В ЗУБЧАТОМ РЕДУКТОРЕ Изобретение относится к контролю точности ,редукторов. Известен способ определения люфта в зубчатом редукторе, при котором входной вал редуктора последовательно поворачивают в противоположные стороны, отсчитывают люфт по показаниям отсчетов углов поворота входного и выходного валов.Предлагаемый способ отличается от известного тем, что контролируемый редуктор включает в следящую систему, которую вводят в ,режим автоколебаний редуктора, равномерно вращают входной вал следящей системы, а с выхода приемника следящей системы снимают сигналы, пропорциональные величине люфта. Это позволяет повысить производительность контроля за счет непрерывного определения величины люфта.Предлагаемый способ поясняется работой устройства, блок-схема которого изображена на чертеже.К входному валу контролируемого редуктора 1 через дополнительный редуктор 2 подсоединяется двигатель 3. На выходной вал редуктора 1 устанавливается приемник 4 следящей системы. Вместе с датчиком б и усилителем б указанные элементы образуют синхронно-следящую систему. Величина люфта регистрируется устройством 7.Контроль производится следующим образом. Путем соответствующего выбора параметров усилителя следящая система вводится в режим авитоколебанй, обусловленных люфтохт. Двойная амплитуда колебаний, определяющая величину люфта, регистрируется устройством 7,подключенным к выходу приемника 4,5 При плавном вращении ротора датчика 5,являющегося входным валом системы, происходит синхронный поворот приемника 4 и измерение величины люфта для любого текущего значения угла поворота входного вала ре 10 дуктора 1. Люфт дополнительного редуктора2, который устанавливается для получения высокой добротности по моменту и который придостаточно большом передаточном числе исследуемого редуктора можно не устанавлн 15 вать, составляет доли процента от суммарноголюфта редукторов 1 и 2, поскольку редуктор2 стоит на низшей цене оборота по отношениюк выходному валу редуктора 1.20 Предмет изобретенияСпособ определения люфта в зубчатом редукторе, заключающийся в сравнении углового положения входного и выходного валов редуктора, отличатощиася тем, что, с целью по 25 вышения производительности контроля, редуктор включают в следящую систему, которуювводят в режим автоколебаний редуктора,равномерно вращают входной ьал следящейсистемы, а на выходе приемника этой системы30 снимают сигналы, пропорциональные,величине люфта.пит аи т пит Составитель С, Шипилов Техред Л. Богданова Корректор С. Сатагулова Редактор Л, Василькова Заказ 2219/4 Изд.1599 Тираж 755 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4(5
