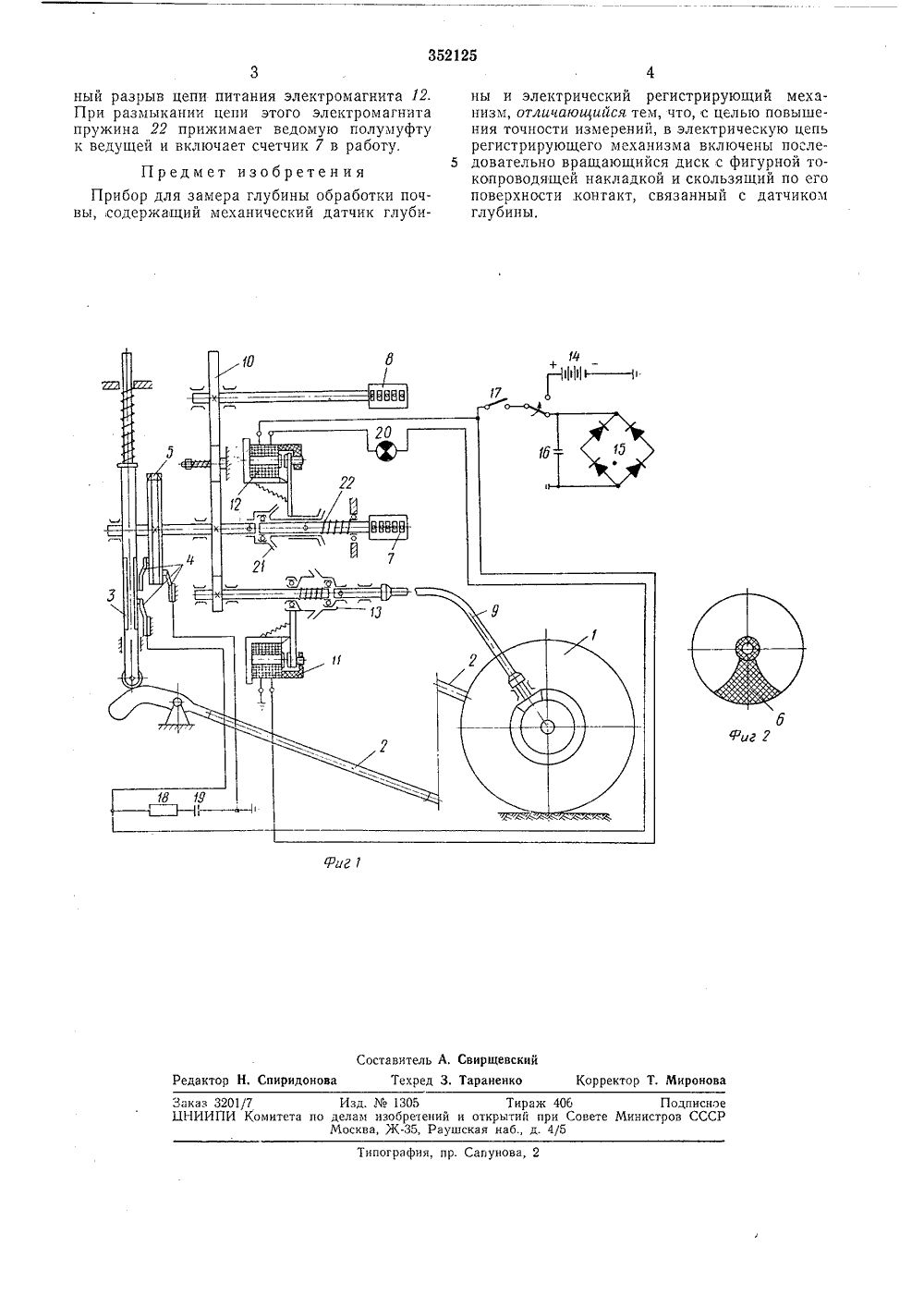

ОПИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 35212 Союз Советския Социалистических Республик65 (Юо 1027613/30заявки Мо -Заявлено 08,1 Х,1 с присоединени Приори 4 Сомитет по делам изобретений и открытий при Совете Министров СССРК 681.2(088,8) ЛХ.1972. Бюллетень Юе 2 бликован та опубликования описания 27.1 Х.1972 вторы обретения М. Г, Мулл, Н. Н. Статных и В. А, Столбов Красноярский сельскохозяйственный институтЗаявите ИБОР ДЛЯ ЗАМЕРА ГЛУБИНЫ ОБРАБО ОЧВЬ 2 Изобретение относится к приборам, ис зуемым при оценке работы сельскохозяйс ных почвообрабатывающих машин.Известные приборы содержат механич датчик глубины и электрический регистр щий механизм.В предложенном приборе с целью пов ния точности измерений в электрическую регистрирующего механизма включены п довательно вращающийся диск с фигурно копроводящей накладкой и скользящий п поверхности контакт, связанный с датч глубины. поль тв еск юыше- цель щее колесо положение его колеса ослей тоо его ком льнагурно хе ок пирую- , кого- лкатевходят диск 5 б.7 дд яс по че,12 и ствляреи 14 выпряНа фиг. 1 показана принципиа я прибора; на фиг, 2 - диск с фи и проводящей накладкой,Датчик глубины выполнен в виде ко щего колеса 1, связанного с поводком 2 рый через кулачок взаимодействует с то лем 8. В электрическую схему прибора контакты 4, замыкающие толкатель и с фигурной токопроводящей накладкойРегистрирующий механизм (счетчик лимое, счетчик 8 - делитель) приводитс мощью гибкой передачи 9 и редуктора рез соответствующие электромагниты 1 соединительную муфту И.Питание электрической схемы осущ ется посредством аккумуляторной бага или генератора трактора с включением мителя 15 с конденсатором 1 б, который служит для стабилизации выпрямленного напряжения в цепи питания. Включение питания производится тумблером 17, Сопротивление 18 и кон 5 денсатор 19 служат для искрогашения в контактах. Для контроля работы электросхемы служит сигнальная лампочка 20.В рабочем положении копируюопущено, тумблер поставлен в10 включено. Вращение копирующпередается диску и счетчику 7.Если на электромагнит 12,подано питание,т. е. если контакт между толкателем и диском замкнут, то муфта 21 разомкнута, и счетчик 7 15 неподвижен.С изменением глубины пахоты копирующееколесо или,поднимается, если глубина пахоты увеличивается, или опускается, если глубина пахоты уменьшается, заставляя тем самым 20 перемещаться толкатель. Копирующее колесоперекатывается по невспаханному полю. Огсутствие разрыва электрической цепи соответствует положению копирующего колеса, когда оно находится на одной горизонтальной пло щадке с лезвием лемеха плуга.С поднятием копирующего колеса увеличивается угол разрыва на диске, т. е. разрыв це,пи питания электромагнита 12. Определенному положению толкателя, а следовательно и 30 копирующего колеса, соответствует определепЗаказ 3201/7 Изд. Ма 1305 Тираж 405ЦНИИПИ Комитета по делам изобретений и открытий при СоветеМосква, Ж, Раушскан наб., д. 4/5 Подписно ннстров СССРпографии, пр. Сапунова, 2 ный разрыв цепи питания электромагнита /2.При размыкании цепи этого электромагнитапружина 22 прижимает ведомую полумуфтук ведущей и включает счетчик 7 в работу. Предмет изобретенияПрибор для замера глубины обработки почвысодержащий механический датчик глубины и электрический регистрирующий механизм, от гичаюгдийся тем, что, с целью повышения точности измерений, в электрическую цепь регистрирующего механизма включены после довательно вращающийся диск с фигурной токопроводящей накладкой и скользящий по его поверхности контакт, связанный с датчиком глубины,
