Способ получения карбоцепных полимеров

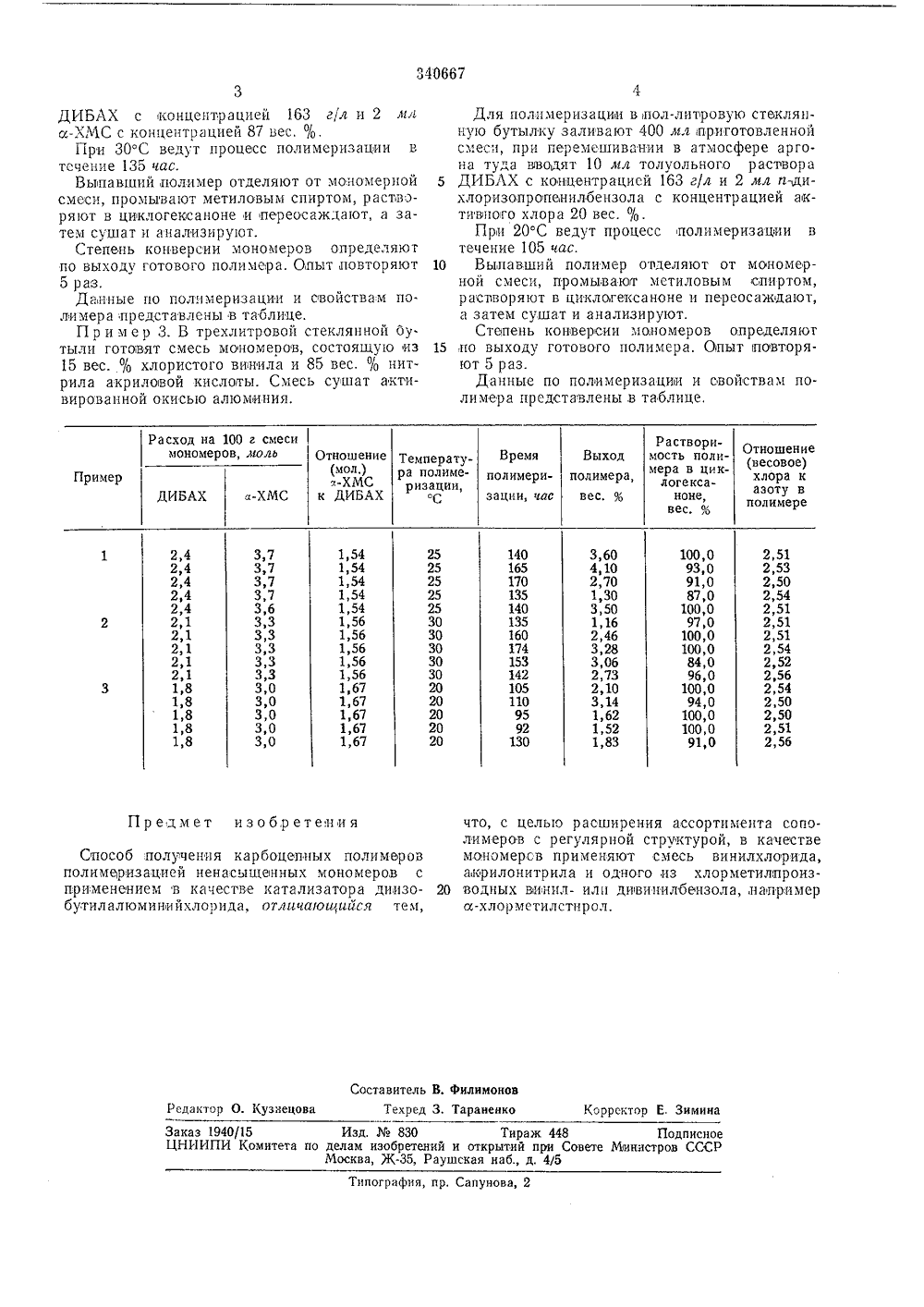

Союз Советских Социалистических Республик. С 08 15/40 вки М с присоединен Приорите Комитет по деламобретений и открытийри Совете МинистровСССР Ч 1.1972. Бюллетень1 бликовано 678.743.22-134.532-134.63.02 (088.8) ания описания 29 Ч 1,197 ата опублик Авторыизобретения М. Медников, В. И. Будкин, В. Н. Семенов и Т. Д. Мармонтова аявитель ВС ОСОБ ПОЛУЧЕН ЕПНЫХ ПОЛИМЕРОВ А что указывает структуры пол ный сополимер ном циклотексПри мер 1 тыли готовят ленную регулярносгь ополимера. Получентся в свежеперегнапна опредеучаемого с растворяе ноне. В тре о)вой сгеклянной буферов, состоящую из 3 хлит моно мес Изобретение относится к опособу полимеризации непредельных соединений, виниловыхмономеров и нитрила акриловой кислоты, поддействием катализаторов на основе диизобутилалюминийхлорида. 5Известны спосооы полимеризации непредельных соединений, виниловых мономеров инитрила акриловой кислоты или метилметакрилатапод действием галоидалкилалюминияс,полученисм полимеров с чередующимися расположением звеньев в полимерной цепи.С целью, расширения ассортимента сополимеров с регуляторой структурой, предлагается в качестве мономеров применять смесь винилхлорида, акрилонитрила и одного из хлорметилпроизводных винил- или дивинилбензола,например а-хлор,метилстирол.При любом составе исходной мономернойсмеси полученные полимеры характеризуютсяпостоянным весовым отношением хлора к азоту в сополимере, равном1 =2,54,Я 10 вес. % хлористого винила и 90 вес. % нитрила акрыловой кислоты. Смесь сушат активированной окисью алюминия,Для полимеризации в пол-литровую стеклянную бутылку заливают 400 мл приготовленнои смеси, при перемешивании в атмосфере аргона туда вводят 8 мл толуольного раствора диизобутилалюминийхлорида (ДИБАХ) с концентрацией 163 г/л и 2 лтл а-хлорметилстирола (а-ХМС) с концентрацией 87 вес. %.При 25 С ведут процесс полимеризации в течение 140 час.Выпавший полимер отделяют от мономерной смеси, промывают метиловым спиртом, дважды растворяют в циклогекса.ноне и переосаждают, а затем сушат и анализируют.Степень конверсии мономеров определяют по выходу готового полимера. Опыт повторяют 5 раз.Данные по полимеризации и свойствам полимера представлены в таблице,П р и м е р 2. В трехлитровой стеклянной бутыли готовят смесь мономеров, состоящую из 5 вес. % хлористого винила и 95 вес, % нигрила акриловой кислоты. Смесь сушат активпрованной окисью алюминия.Для полимеризации в пол-литровую стеклянную бутылку зализывают 400 мл приуготовленной смеси, при перемешивании в атмосфере аргона туда вводят 8 мл толуольного раствора340667 ДИБАХ с концентрацией 163 г,л и 2 л л -ХМС с концентрацией 87 вес, в .При 3С ведут процесс полимеризации в тсченне 135 час.Выпавший,полимер отделяют от мономерной смеси, промывают метиловым спиртом, растворяют в циклогексаноне и переосакдают, а затем сушат и анализируют.Степень конверсии мономеров определяют по выходу готового полимера, Опыт повторяют 5 раз.Дьнные по полнмеризации и овоиствам полимера представлены в таблице,Пример 3. В трехлитровой стеклянной бу. тыли готовят смесь мономеоов, состоящую из 15 вес. % хлористого винила и 85 вес. 7 о нитрила акриловой кислоты. Смесь сушат активированной окисью алюминия. Для полимеризации в пол-литровую ствкляннуо бутылку заливают 400 лы,приготовленнойсмеси, при перемешивснии в атмосфере аргон а туда вводят 10,ил толуоль ного р аствор а5 ДИБЛХ с концентрацисй 163 г(л и 2 ил п-дихлорнзопропенилбепзола с концентрацией активного хлора 20 вес, 9 оПри 20 С ведут процесс полимеризации втечение 105 час,10 Выпавший полимср оэделяют от мономернои смеси, промыванл мстиловым спиртом,растворяют в циклогексаноне и переосаждают,а затем сушат и анализируют,Степень конверсии мономеров определяют15 по выходу готового полимера. Опыт повторяют 5 раз.Данные по полимеризации и свойствам полимера представлены,в таблице. Расход на 100 г смесиРастворимость полимера в циклогексаионе,вес, о;, Отношение(весовое) хлора к азоту в полимере мономеров, моль Отношение Время полимеризации, час Выход полимера,вес. %Температура полимеризации,(мол,) -ХМСк ДИБАХ Пример а-ХМС ДИБАХ Предмет изобретения что, с целью расширения ассортимента сополимеров с регулярной структурой, в качестве мономерсв применяют смесь винилхлорида, акрилонитрила и одного,из хлорметилпроиз водных винил- или дивинилбензоланапримерл-хлорметилстирол. Способ полу 1 чения карбоцепных полимеров полимеризацией ненасыщенных мономеров с применением в качестве катализатора диизобутилалюминийхлорида, отличаюи 1 ийся тем,Составитель В, филимонов Техред 3. Тараненко Редактор О. Кузнецова Корректор Е. Зимина Заказ 1940/15 Изд, Ые 830 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Минастров СССРМосква, Ж-З 5, Раушская наб., д, 4/5 Типография, пр, Сапунова, 2 2,4 2,4 2,4 2,4 2,4 2,1 2,1 2,1 2,1 2,1 1,8 1,8 1,8 1,8 1,8 3,7 3,7 3,7 3,7 3,6 3,3 3,3 3,3 3,3 З,З 3,0 3,0 3,0 3,0 3,0 1,54 1,54 1,54 1,54 1,54 1,56 1,56 1,56 1,56 1,56 1,67 1,67 167 1,67 1,67 25 25 25 25 25 30 30 30 30 30 20 20 20 20 20 140 165 170 135 140 135 160 174 153 142 105 110 95 92 130 3,60 4,10 2,70 1,30 3,50 1,16 2,46 3,28 3,06 2,73 2,10 3,14 1,62 1,52 1,83 100,0 93,0 91,0 87,0 100,0 97,0 100,0 100,0 84,0 96,0 100,0 94,0 100,0 100,0 910 2,51 2,53 2,50 2,54 2,51 2,51 2,51 2,54 2,52 2,56 2,54 2,50 2,50 2,51 2,56
