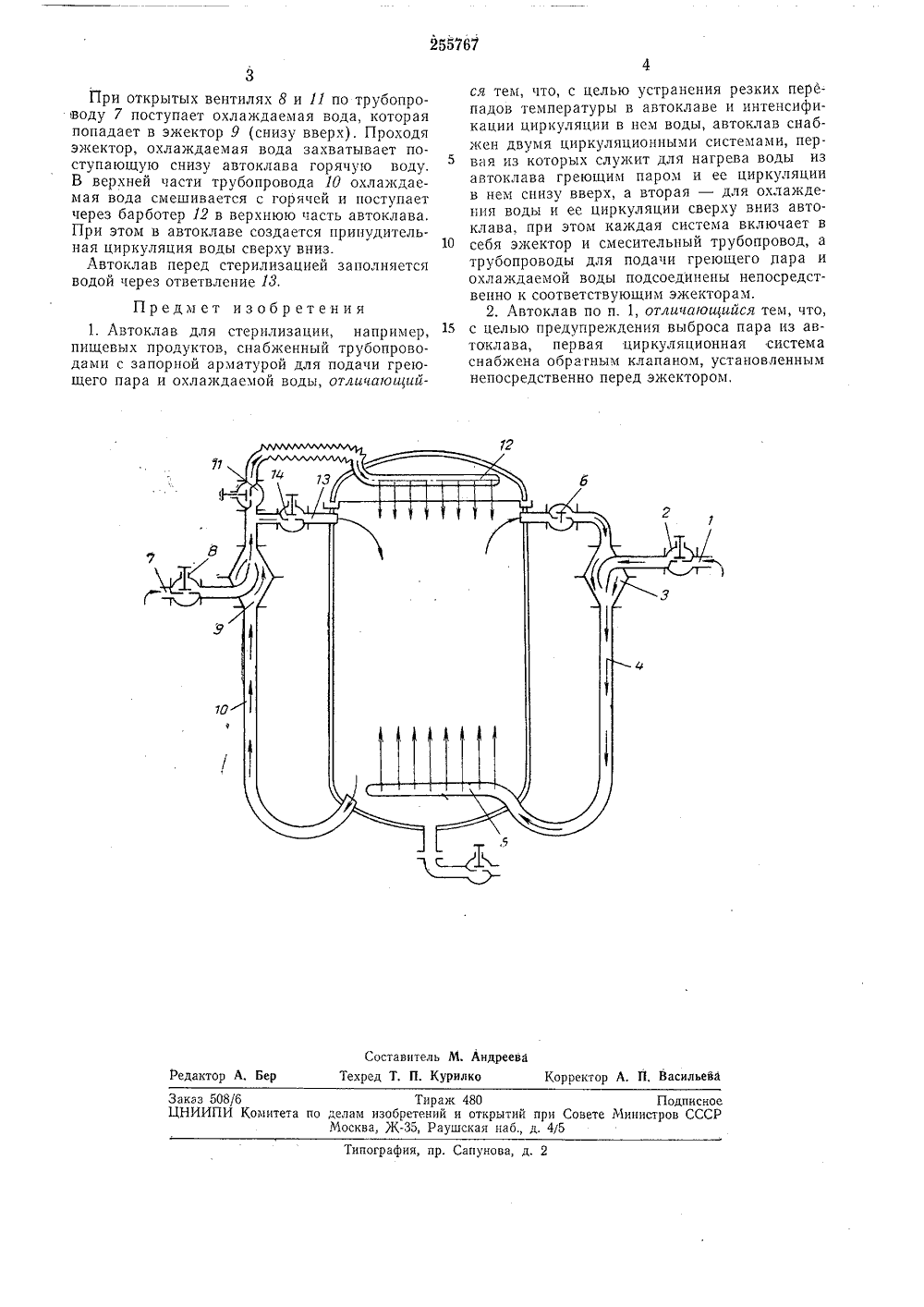

255767 ОПИСАНИЕизоьеетенияК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советокиа Сациалистическик РеспубликЗависимое от авт. свидетельстваЗаявлено 23,Х 11.1966 ( 1122400/28-13) л, 53 с,присоединением заявкиПриоритетОпубликовано 28,Х,1969, Бюллетень33Дата опубликования описания 20.111.19 О 23 Комитет по делам обретений и открытий ри Совете Министров СССРДК 664.8.036,536 (088.8 Авторизобретения 11 СЫций т; ПАТЕ НТН 0.Ц 1 . Е, Н. Шерги Заявитель нь 1 ЧИТЕ ВТОКЛАВ ДЛЯ СТЕРИЛИЗАЦИ размещенным в автоклаве, и обратным клапаном б, установленным на верхнем конце.В циркуляционную систему для охлаждения воды входят водяной трубопровод 7 с вентилем 8, установленный на конце этого трубопровода эжектор 9, смесительная труба 10 с вентилем 11, один конец которой подключен к низу автоклава, а другой, оканчивающийся барботером 12, размещен под крышкой автоклава.Трубопровод 7 выполнен с ответвлением И, снабженным вентилем И, который служит для подачи воды в автоклав. Нагрев воды в автоклаве происходит сле. дующим образом.Открывают вентиль 2, и пар поступает через эжектор 3 в смесительный трубопровод 4 (сверху вниз), прп этом он увлекает воду, поступающую из верхней части автоклава в тру. бопровод 4. В последнем пар конденсируется, нагревает воду, которая поступает через барботер 5 в нижнюю часть автоклава. При этом создается принудительная циркуляция воды в автоклаве снизу вверх, Обратный клапан служит для предотвращения выброса пара через трубопровод 4 при нагреве воды при открытой крышке автоклава.Охлаждается вода в автоклаве следующим образом. Изобретение относится в основном к консервной промышленности.Известны автоклавы для стерилизации, например, пищевых продуктов, снабженные трубопроводами с запорной арматурой для пода чи греющего пара и охлаждаемой воды.Для устранения резких перепадов температуры в автоклаве и интенсификации циркуляции в нем воды предлагаемый автоклав снабжен двумя циркуляционными системами, пер вая из которых служит для нагрева воды греющим паром и ее циркуляции в автоклаве снизу вверх, а вторая - для охлаждения воды и ее циркуляции сверху вниз.В каждую систему входят эжектор и смеси тельный трубопровод, а трубопроводы для подачи греющего пара и охлаждаемой воды подсоединены непосредственно к соответствующим эжекторам.Кроме того, для предупреждения выброса па ра из автоклава первая циркуляцнонная система снабжена обратным клапаном, установленным перед эжектором.На чертеже схематично изображен предлагаемый автоклав, 25В циркуляционную систему для нагрева воды паром входят паропровод 1 с вентилем 2, эжектор 3, установленный на конце этого паропровода, смесительный трубопровод 4, Снабженный на нижнем конце барботером30255767 Составитель М. Ан ва едактор А тор А. П, Василье Техред Т. П. Курил Ко Заказ 508/6 Тираж 480 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб д. 4/5 Ти афия, пр. унова, д. 3При открытых вентилях 8 и 11 по трубопроводу 7 поступает охлаждаемая вода, которая попадает в эжектор 9 (снизу вверх). Проходя эжектор, охлаждаемая вода захватывает поступающую снизу автоклава горячую воду, В верхней части трубопровода 10 охлаждаемая вода смешивается с горячей и поступает через барботер 12 в верхнюю часть автоклава. При этом в автоклаве создается принудительная циркуляция воды сверху вниз.Автоклав перед стерилизацией заполняется водой через ответвление 18. Предмет изобретения1. Автоклав для стерилизации, например, пищевых продуктов, снабженный трубопроводами с запорной арматурой для подачи греющего пара и охлаждаемой воды, отличающийся тем, что, с целью устранения резких перепадов температуры в автоклаве и интенсификации циркуляции в нем воды, автоклав снабжен двумя циркуляционными системами, первая из которых служит для нагрева воды из автоклава греющим паром и ее циркуляции в нем снизу вверх, а вторая - для охлаждения воды и ее циркуляции сверху вниз автоклава, при этом каждая система включает в 10 себя эжектор и смесительный трубопровод, атрубопроводы для подачи греющего пара и охлаждаемой воды подсоединены непосредственно к соответствующим эжекторам.2, Автоклав по п. 1, отличающийся тем, что, 15 с целью предупреждения выброса пара из автоклава, первая циркуляционная система снабжена обрагным клапаном, установленным непосредственно перед эжектором.
