Опорный башмак
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

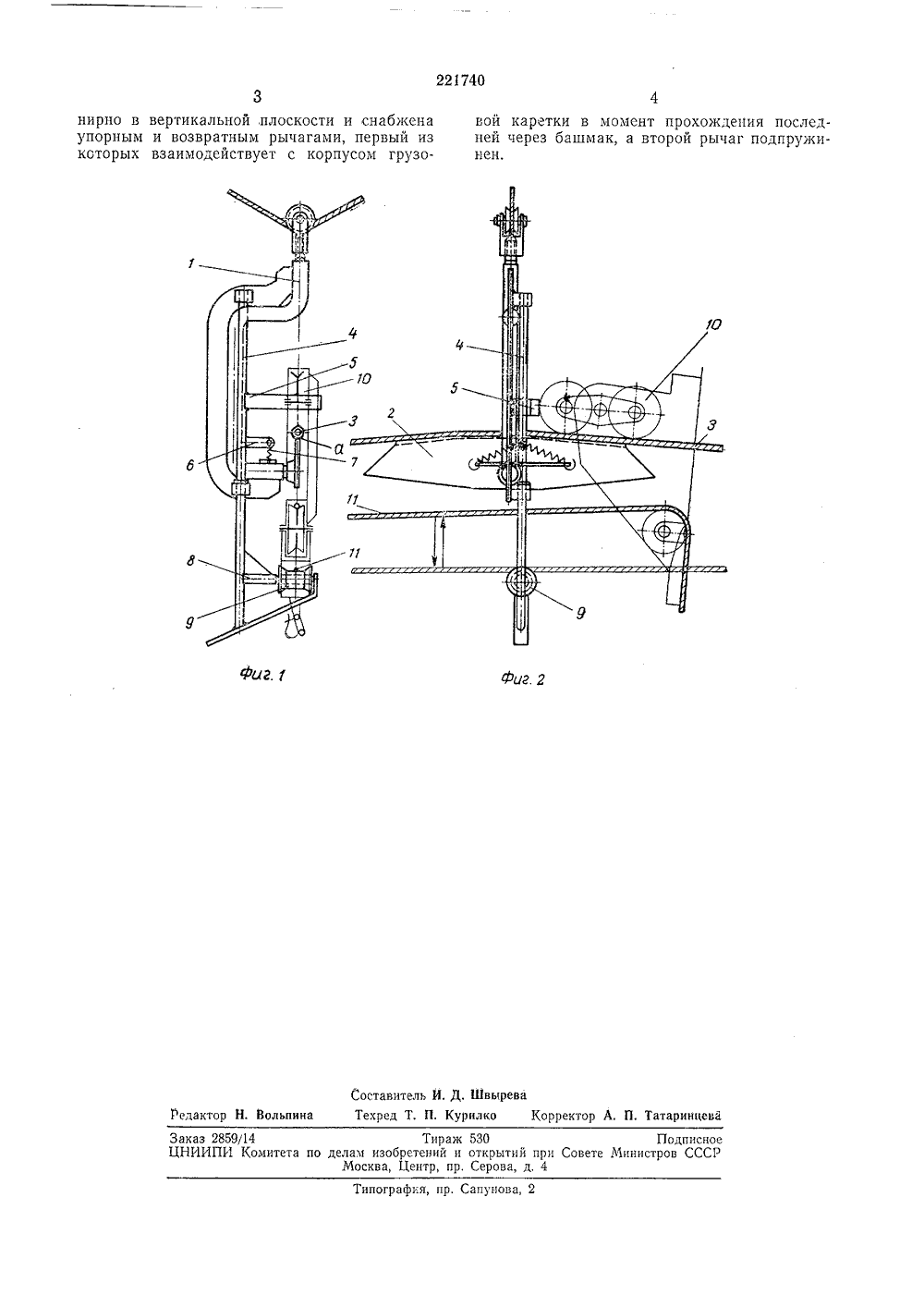

О П И С А Н И Е 22174 ОИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союв Советски Социалистических Республик(088.8) иорите Комитет по делам обретеиий и открыти ри Совете Министров СССРОпубликовано 17.Ч 1.1968, Бюллетень22Дата опубликования описания 16.Х.19 б 8 Авторы зобретения рг и И. С. Щук Заявители Кавказский филиал Центрального научно-исследовательского и роектно-конструкторского института механизации и энергетики лесно промышленностиОПОРНЬ Й БАШМАК точной опоры вки, характерикаретки, несуоящий из корего ролика, зааюи 1 ийся тем, ивания и удерпромежуточнойкорпусе шарОпорныи башмак промежмаятниковой канатной устанозующейся наличием грузовойщего и тягового канатов, соспуса с пером и поддерживающкрепленного на штанге, отличто, с целью надежного улавлжания тягового каната наопоре, штанга закреплена на снабженного перомоб а несущим кана Известны опорные башмаки промежуточных опор маятниковых подвесных канатных установок, характеризующихся наличием грузовой каретки, несущего и тягового канатов. Опорные башмаки включают корпус с пером 5 и поддерживающий ролик. Однако существующие опорные башмаки обеспечивают улавливание и поддержание тягового каната в канатных установках с тягово-подъемным канатом. В двухканатных дорогах стационарного действия для поддержания тягового каната устраиваются специальные ролики, не связанные конструктивно с опорными башмакаВ предложенном опорном башмаке для надежного улавливания и удержания тягового каната на промекуточной опоре штанга с улавливающим роликом закреплена на корпусе башмака шарнирно в вертикальной плоскости и снабжена жестко закрепленными на ией упорным и возвратным рычагами. Упорный рычаг взаимодействует с корпусом грузовой каретки в момент прохождения последней через башмак, а возвратный рычаг подпружинен.2На фиг, 1 дан общий вид опорного башмака, вид спереди; на фиг, 2 - то же, вид сбоку.На корпусе 1 башмака,2 с уложенным в его жел том 3, установлена, поворотная штанга 4 с закрепленными на ней жестко упорным б и возвратным б рычагами. Положение возвратного рычага фиксируется при помощи пружин 7. В нижней части штанги 4 жестко смонтирован кронштейн 8 с насаженным на него поддерживающим роликом 9.Грузовая каретка 10 при прохождении через башмак взаимодействует с упорным рычагом б и, преодолевая сопротивление пружин 7, поворачивает его на некоторый угол. Через штангу 4 на такой же угол поворачивается кронштейн 8 с поддерживающим роликом 9. После беспрепятственного прохода грузовой каретки 10 через башмак пружины 7 возвращают штангу 4 с поддерживающим роликом 9 в исходное положение. Прн этом тяговый канат 11 улавливается и поддерживается роликом 9.Предмет изобретения221740 нирно в вертикальной, плоскости и снабжена упорным и возвратным рычагами, первый из которых взаимодействует с корпусом грузовой каретки в момент прохокдения последней через башмак, а второй рычаг подпруяинен. оставитель И. Д. Швырева едактор Н. Вольпина Техред Т. П, Курилко Корректор А. П, Татариннева Тираж 530 делам изобретений и открытий при Москва, Центр, пр. Серова, д, 4пографня, пр. Сапунова, 2 аказ 2859/14НИИПИ Комитет Подписно ете Министров ССС
СмотретьЗаявка
1071097
вителиКавказский филиал Центрального научно исследовательского, проектно конструкторского института механизации, энергетики лесной
Л. В. Берг, И. С. Щука
МПК / Метки
МПК: B61B 12/02
Опубликовано: 01.01.1968
Код ссылки
<a href="https://patents.su/2-221740-opornyjj-bashmak.html" target="_blank" rel="follow" title="База патентов СССР">Опорный башмак</a>
