Г. яа. в. долгов, о. и. гребенник, в. а. гиринский и ю. а.

Номер патента: 193895

Авторы: Войцеховский, Горбачев, Николаев

ZIP архив

Текст

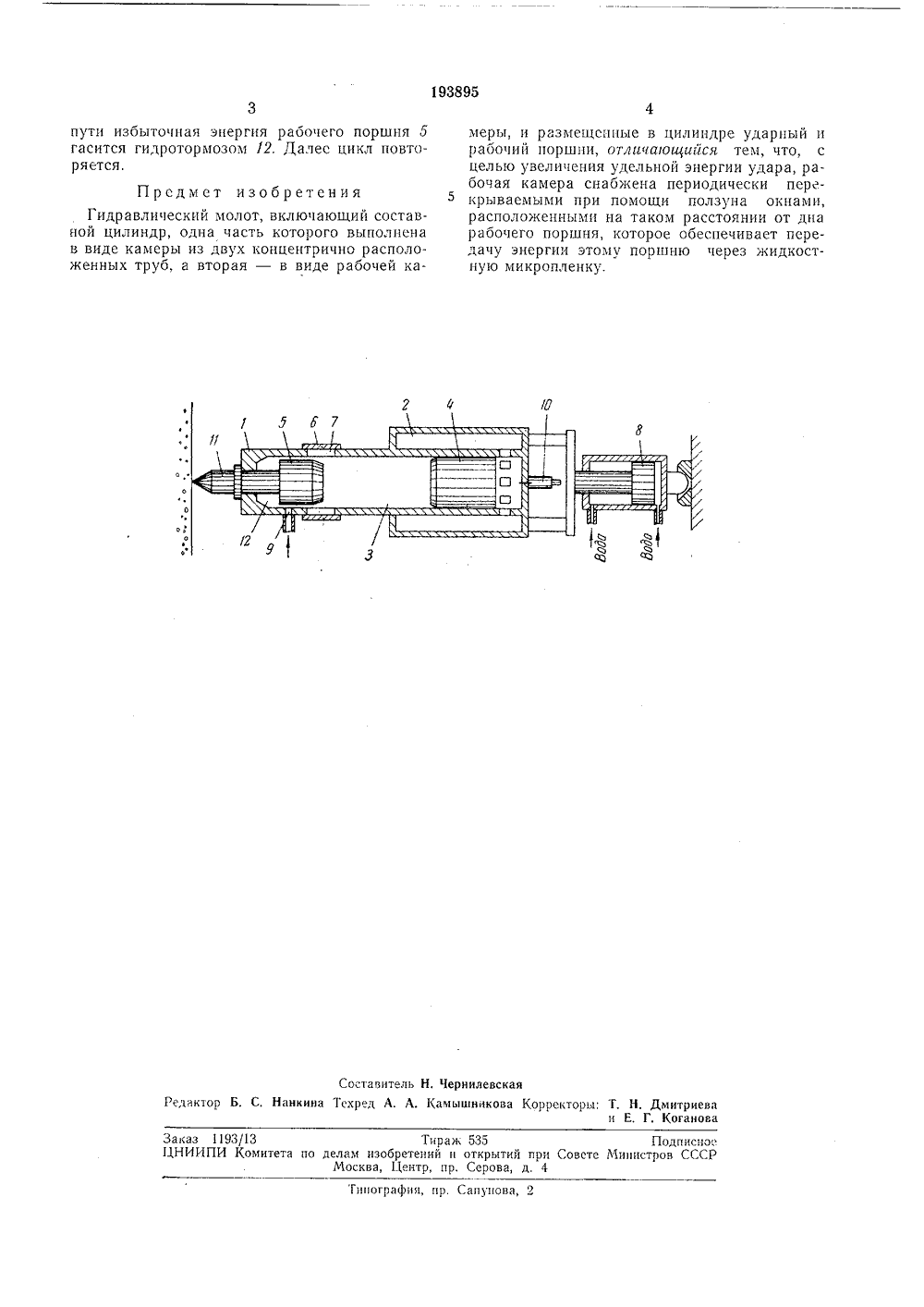

О П И С А Н И Е 19389ИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Соеетских Социалистических РеспубликПриорите Комитет по делам забретений и открыт при Саеете Министра СССРАвторыизобретени я Б. В. ВойцеховскийА. В. Долгов, О. витсль Институт гидродина Т. Ф. Горбачев, В. П. Николаев, Г. Я. И. Гребенник, В, А, Гиринский и Ю. А.мики Сибирского отделения Академии н у ГИДРАВЛИЧЕСКИЙ МОЛОТ 2 молота удара.предГидравлический молот, включающий составной цилиндр, одна часть которого выполнена в виде камеры из двух концентрично расположенных труб, а вторая - в виде рабочей камеры, и размещенные в цилиндре ударный и рабочий поршни, известен,Предложенный гидравлический молот отличается от известного тем, что рабочая камера снаожена периодически перекрываемыми при помощи ползуна окнами, расположенными на таком расстоянии от дна рабочего поршня, которое обеспечивает передачу энергии этому поршню через жидкостную микропленку.Такое конструктивное выполнение позволяет увеличить удельную энергшоКонструкция предлокснного молота ставлена на чертеке. Гидравлический молот включает составной цилиндр 1, одна часть которого выполнена в виде камеры 2 из двух концентрично расположенных труб, а вторая - в виде рабочей камеры 3, и размещенных в цилиндре ударного 4 и рабочего 5 поршней, В передней части цилиндра, т. е, в рабочей камере 3, располокены периодически перекрываемые при помощи ползуна б окна 7, размещенные на таком расстоянии от дна рабочего поршня 5, которое обеспечивает передачу энергии удара этому поршшо через жидкостнуо микропленГУ Перед работой камера 2 заполнена сжатымгазом. Ударный поршень 4 находится в край нем (по чертежу) левом полокении под действием давления сжатого газа. Окна 7 в цилиндре закрыты. Весь корпус П 1 лравличсского хО;Ота Г 10 лжят Ги 1 рявлическнм лохкр атом Ь,1 срсз отверстия 9 подается вола под давле нисм, которая оттесняет ударный поршень 4назад (В правое положение). В крайнем праВом положении ударный поршень 4 нажимает 11 Я штырь коевидного клапана 1 ь 1, пр 1 срабатыван 1 ш которого открываются окна 7, и,во Ла, Взводиьчная ударный поршень, сэтого момсТя их 1 сет свооодный ВВ 1 ход. ударны поршень, находящийся теперь только-под дейст- В 1 СМ ДЯВ.СНИЯ СКЯТОГО ГЯЗЯ, РЯЗГОНЯЕТСЯ В рабочей камере 3, вытесняя при этом воду 20 через окна 7, и ударяет по раоочему поршню5, свободно плавающему в цилиндре.В момент удара вся вода уже вытеснена,остастся только тонкий слой ее между ударным поршнем 4 и рабочим поршнем 5, поряд .Я нескольких ЛесяткОВ микрон, что позВО,1 Яетсократить время передачи энергии и исключает расклсп поршней 4 и 5, который наблюдается при ударе без пленки воды. Усилие, переданное рабочему поршню 5, приводит в дей ствис инструмент 11. На последнем участке193895 Составитель Н. ЧернилевскаиНанкина Техред А. Л. Камышникова Кор Редактор Б торы; Т. Н. Дмитриева и Е. Г. Коганоеа 13 1 ирагь 535омитета по делам изобретений и открытий при СоветеМосква, Центр, пр. Серова, д. 4 Заказ 1 .1 НИИП Подписноеинпстров СССР инографни, пр. Сапунова, 2 пути избыточная энергия рабочего поршня 5гасится гидротормозом 12, Далее цикл повторяется,Прсдмет изобретенияГидравлический молот, включающий составной цилиндр, одна часть которого выполнена в виде камеры из двух концентрично расположенных труб, а вторая - в виде рабочей камеры, и размещенные в цилиндре ударный и рабочий поршни, отличаощийся тем, что, с целью увеличения удельной энергии удара, рабочая камера снабжена периодически перекрываемыми при помощи ползуна окнами, расположенными на таком расстоянии от дна рабочего поршня, которое обеспечивает передачу энергии этому поршню через жидкостную микропленку.

Смотреть

Заявка

1051603

Институт гидродинамики Сибирского отделени Академии

Б. В. Войцеховский, Т. Ф. Горбачев, В. П. Николаев

МПК / Метки

МПК: B21J 7/28

Метки: гиринский, гребенник, долгов, яа

Опубликовано: 01.01.1967
