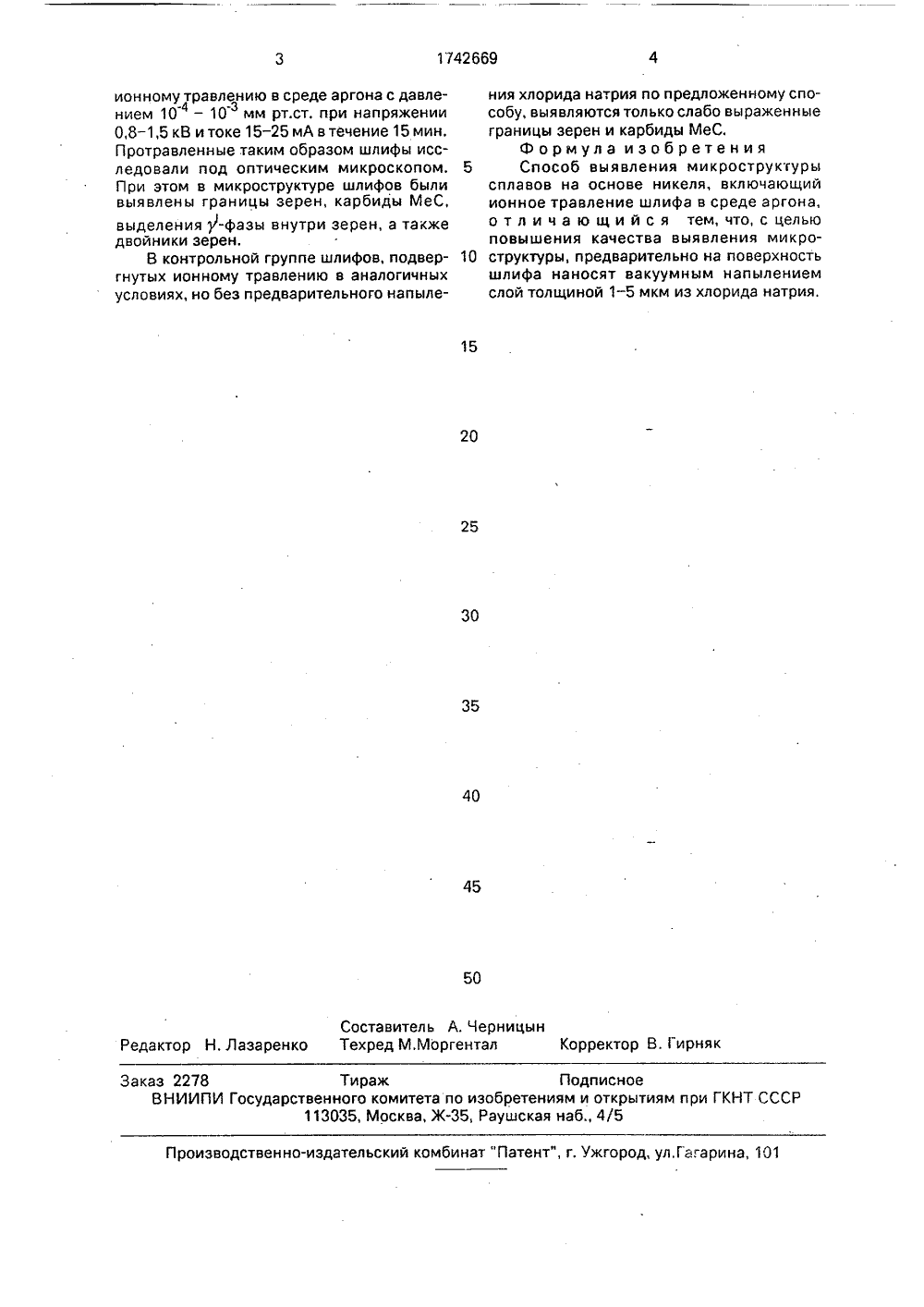

Способ выявления микроструктуры сплавов на основе никеля

СОЮЗ СОВЕТСКИХСОЦИАЛИСТИЧЕСКИХРЕСПУБЛИК 174266 1 М 1/32 1)5 ЕТЕНИЯ АВТОР У СВИДЕТЕЛЬСТВ фия сплавов, - М.: МеталРОСТРУККЕЛЯ обу выявна основе анием их является ГОСУДАРСТВЕННЫИ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ПИСАНИЕ ИЗО(71) Опытный завод энергетического машинастроения(54) СПОСОБ ВЫЯВЛЕНИЯ МИКТУРЫ СПЛАВОВ НА ОСНОВЕ НИ57) Изобретение относится:; спасления микроструктуры сплавовникеля с послед;,ашим исследовна оптическом микроскопе. Целью Изобретение относится к металловедения, а именно к способам выявления микросгруктуры металлографических шлифов дпя исследования их на оптическом микроскопе.Известен способ изготовления металло- графических шлифов, включающий шлифование и полирование металлографического образца для получения ровной плоской поверхности с последующим ионным травлением в среде инертного газа для выявления микроструктуры. При осуществлении этого способа ионы инертного газа бомбардируют поверхность металлогрэфического образца и создают рельеф травления.Недостатком этого способа является то, что при ионной бомбардировке различия в скорости сьема структурных составляющих материала образца достаточно близки, в связи с чем рельеф поверхности получается слабо выраженным, контрастность изобраповышение качества выявления микроструктуры, что достигается предварительным нанесением перед ионным травлением на поверхность шлифа вакуумным напылением слоя толщиной 1 - 5 мкм хлорида натрия. Способ включает нанесение на поверхность шлифа вакуумным напылением слоя из хлорида натрия толщиной 1 - 5 мкм, далее ионное травление шлифа в среде аргона. Ионное травление пзооводят при давлении а,;,гона 104 - 10 мм рт,ст. при напряжении 0,8 - 1,5 кВ и токе 15 - 25 мА в течение 15 м: н На образцах из сплава ЭП 741 НП были выявлены границы зерен, карбида, двойники зерен, а также выделения у -фазы внутри зерен. жения неудовлетворительна и часть информации о микроструктуре утрачивается,Цел; изобретения - повышение качества выявления микроструктуры сплавов на основе никеля путем создания более развито о рельефа при травлении структурных составляющих сплавов.Для этого в предлагаемом способе на О поверхность исследуемого шлифа предва- (. рительно наносят вакуумным напылением ) слой из хпорида натрия толщиной 1 - 5 мкм, после чего осуществляют ионное травление в среде аргона,П р и м е р, Исследуют микроструктуру образцов из сплава ЗП 741 НП на основе никеля, На приготовленные традиционным способом металлографические шлифы напыляют в вакуумном универсальном посту ВУП - 5 слой хлорида натрия толщиной 1-5 мкм, Затем шлифы с предварительно нанесенным слоем хлорида натрия подвергают1742669 20 30 35 40 50 Составитель А. ЧерницынРедактор Н. Лазаренко Техред М,Моргентал Корректор В. Гирняк Заказ 2278 Тираж ПодписноеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул,Гагарина, 101 ионному травлению в среде аргона с давлением 10 - 10 мм рт.ст. при напряжении 0,8 - 1,5 кВ и токе 15-25 мА в течение 15 мин. Протравленные таким образом шлифы исследовали под оптическим микроскопом. При этом в микроструктуре шлифов были выявлены границы зерен, карбиды МеС, выделения -фазы внутри зерен, а также двойники зерен.В контрольной группе шлифов, подвергнутых ионному травлению в аналогичных условиях, но без предварительного напыления хлорида натрия по предложенному способу, выявляются только слабо выраженные границы зерен и карбиды МеС.Формула изобретения 5 Способ выявления микроструктурысплавов на основе никеля, включающий ионное травление шлифа в среде аргона, о т л и ч а ю щ и й с я тем, что, с целью повышения качества выявления микро структуры, предварительно на поверхностьшлифа наносят вакуумным напылением слой толщиной 1 - 5 мкм из хлорида натрия.
