Сумматор по модулю три
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1564613
Автор: Орлов
Текст

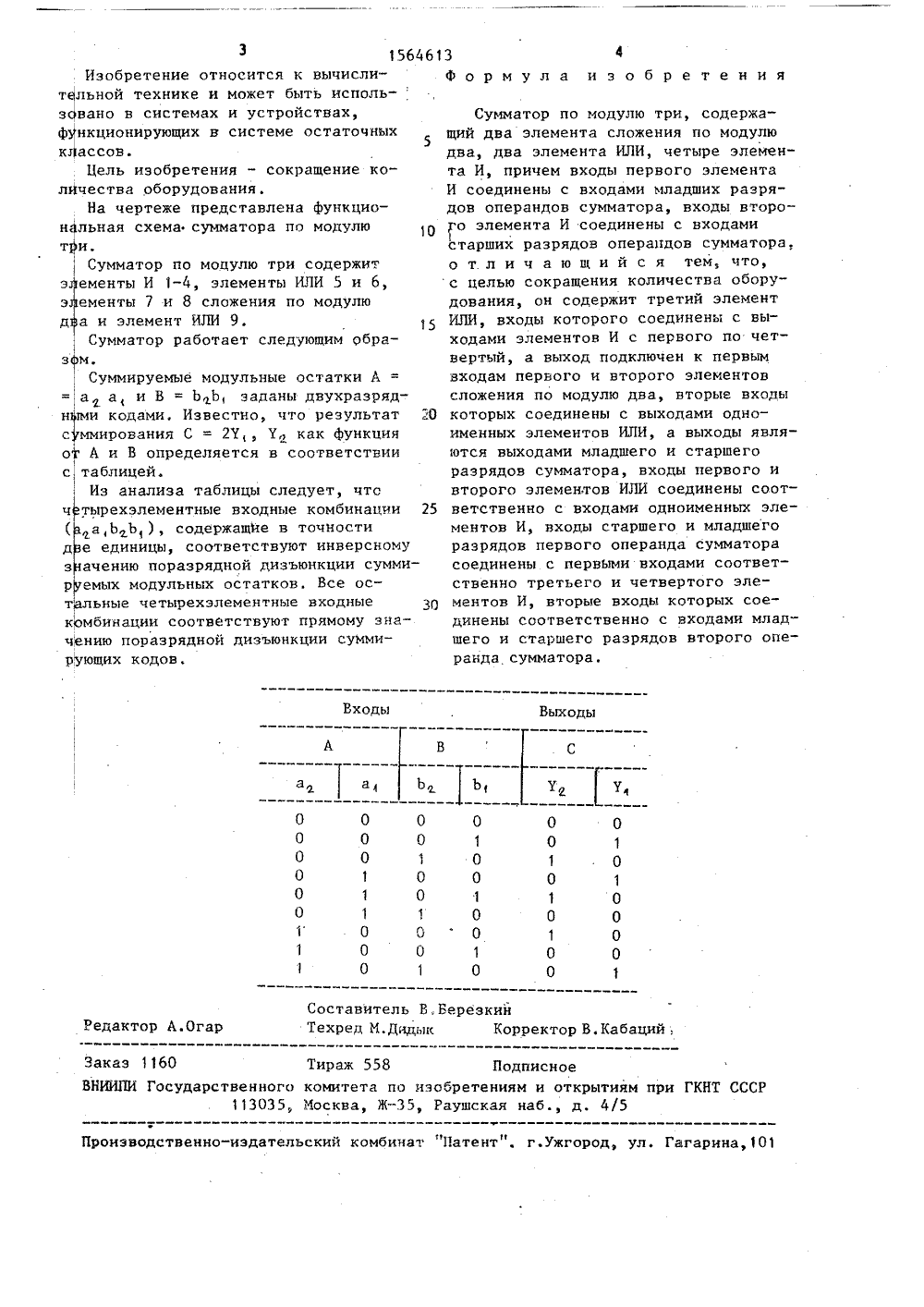

СОЮЗ СОВЕТСНИХСОЦИАЛИСТИЧЕСНИХРЕСПУБЛИК 09) (1) А С 06 Р 7/49 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОЧНРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗО Н И Е 11". Б 1:. ВТОРСКОМ.8) Метод оных ма 1966, контролян. М.: Со 113 о СССР9, 1986. етель06 Р(56) Сидоров Аэлектронных циветское радио,рис. 4. 14.Авторское сВ 1381488, кл,У СВИДЕ ГЕЛЬСТ(54) СУММАТОР ПО МОДУЛЮ ТРИ (57) Изобретение относится к выч лительной технике и может быт пользовано в системах и устро .функционирующих в системе ост классов. Целью изобретения яв сокращение количества оборудо Сумматор по модулю три содерж менты И 1-4, элементы ИЛИ 5,6 менты 7, 8 сложения по модулю элемент ИЛИ 9 и представляет комбинационную схему. 1 ил.,аточных ляется вания. ит эле- эледва, собой 1 табл1564613 4 Формула изобретения Входы Выходы 1 А а аЬ Ь 0 0 0 1 1 1 О 0 0 О О О О О О 1 0 0 О 1 1 0 О О О 10 00 О 1 1 О 0 0 1 0 1 О 1 О 0 0 1 0 1 0 0 0 0 1 Составитель ВБерезкий Техред М,Дидык Корректор В. Кабаций.,Редактор А.Огар чаказ 1160 Тираж 558 Подписноекомитета по изобретениям и открытиям при ГКНТ СССР Москва, Ж, Раушская наб., д. 4/5 ВНИИПИ Государственного 113035, Производственно-издательский комбинат "Патент". г.ужгород, ул. Гагарина,101 Изобретение относится к вычислительной технике и может быть исполь-зовано в системах и устройствах,функционирующих в системе остаточныхклассов.Цель изобретения - сокращение количества оборудования.На чертеже представлена функцион,льная схема сумматора по модулю 10т и.Сумматор по моцулю три содержитэ ементы И 1-4, элементы ИЛИ 5 и 6,э ементы 7 и 8 сложения по модулюд а и элемент ИЛИ 9. , 15Сумматор работает следующим образ м.Суммируемые модульные остатки А ==а а, и В = ЬЬ, заданы двухразрядн ми кодами, Известно, что результат 20с ммирования С = 2 У У как функцияо А и В определяется в соответствиис таблицей.Из анализа таблицы следует, чточ тырехэлементные входные комбинации 25( а,ЬЬ), содержащйе в точностид е единицы, соответствуют инверсномуз ачению поразрядной дизъюнкции суммир емых модульных остатков. Все остальные четырехэлементные входныекомбинации соответствуют прямому значению поразрядной дизъюнкции суммирующих кодов. Сумматор по модулю три, содержащий два элемента сложения по модулю два, два элемента ИЛИ, четыре элемента И, причем входы первого элемента И соединены с входами младших разрядов операндов сумматора, входы второо элемента И соединены с входами старших разрядов операндов сумматора, о т.л и ч а ю щ и й с я тем, что, с целью сокращения количества оборудования, он содержит третий элемент ИЛИ, входы которого соединены с выходами элементов И с первого по четвертый, а выход подключен к первым входам первого и второго элементов сложения по модулю два, вторые входы которых соединены с выходами одноименных элементов ИЛИ, а выходы являются выходами младшего и старшего разрядов сумматора, входы первого и второго элементов ИЛИ соединены соответственно с входами одноименных элементов И, входы старшего и младшего разрядов первого операнда сумматора соединены с первыми входами соответственно третьего и четвертого элементов И, вторые входы которых соединены соответственно с входами младшего и старшего разрядов второго операнда сумматора.
СмотретьЗаявка
4472150, 11.08.1988
ПРЕДПРИЯТИЕ ПЯ А-3517
ОРЛОВ ОЛЕГ ПЕТРОВИЧ
МПК / Метки
МПК: G06F 7/49
Опубликовано: 15.05.1990
Код ссылки
<a href="https://patents.su/2-1564613-summator-po-modulyu-tri.html" target="_blank" rel="follow" title="База патентов СССР">Сумматор по модулю три</a>
