Номер патента: 14362
Автор: Мурашов
Текст

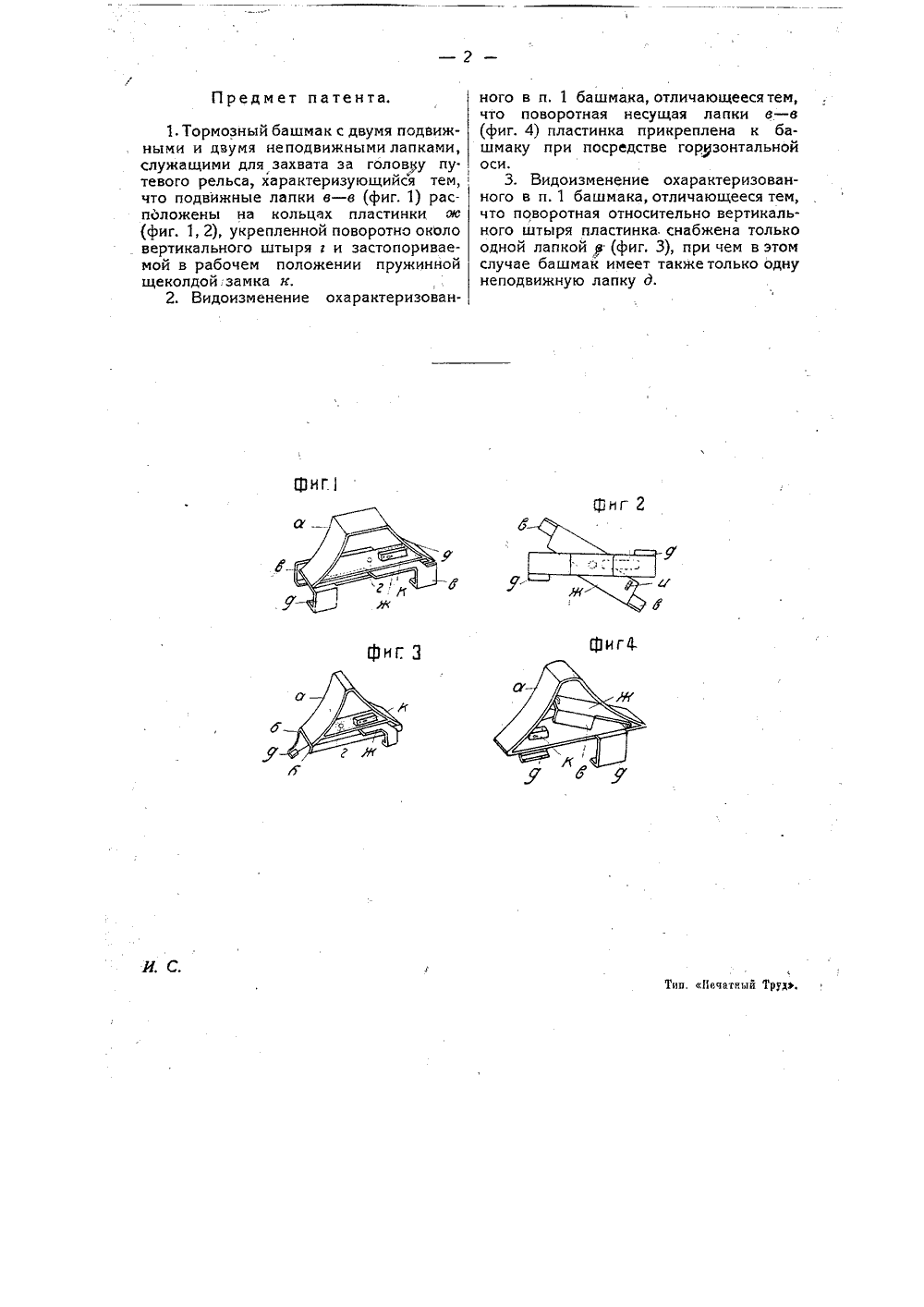

1436 Класс 3 ПЯТ: ПТ И ИС бай яака м ЗНОГО преля 1929 года ва, заявленному 11Изобретение касается тормозного башмака, который снабжен двумя подвижными и двумя неподвижными лапками, служащими для захвата за головку путевого рельса, В предлагаемом башмаке подвижные лапки расположены на концах пластинки, которая поворотно уста. новлена на вертикальном штыре и в рабочем положении запирается пружинной щеколдой,На чертеже фиг, 1 изображает перспективный вид башмака; фиг, 2 - вид его сверху; фиг. 3 - перспективный вид видоизмененного башмака; фиг. 4 - перспективный вид другого видоизменения его."Корпус башмака состоит из двух со; единенных между собой вогнутых . плоскостей а, у основания которых с противоположных сторон корпуса установлены неподвижные лапки д. В нижней части корпуса, на штыре , поворотно закреплена пластинка ж (фиг, 1, 2), на концах которой расположены подвижные лапки в - в, при чем для запора этой пластинки в рабочем положении, она снабжена отверстием и, предназначенным для ввода в него пружинной защелки замка к. Для установки башмака на рельс, лапки в - в раздвигаются, затем башмак ставится так, что неподвижные лапки д охватывают головку рельса и в следующии момент, пов пластинки ж, лапки в - в также вают головку рельса, при чем и ная защелка замка к входит в стие и пластинки ж и тем самым живает ее в рабочем положении.Видоизмененный башмак, изображенный на фиг, 3, снабжен только одной неподвижной лапкой д и одной подвижной - в, которая также расположена на конце пластинки ж, вращающейся на штыре 1. В этом случае, при установке башмака, он ставится вертикально и лапка д заводится под головку рельса, затем башмак наклоняется так, что кромки б - б охватывают головку рельса, после чего пластинка ж поворачивается до тех пор, пока конец лапки в не войдет под головку рельса, в каковом положении она и удерживается пружинной защелкой замка к. Изображенный на фиг. 4 башмак, как и в первом случае, снабжен двумя неподвижными лапками д - д, пластинка же ж его, с расположенными на ней подвижными лапками в - в, установлена на горизонтальной оси, на которой она при установке, вращаясь, приподнимается кверху, а после установки башмака на рельс опускается книзу, при чем лапки в - в охватывают головку рельса и удерживаются в таком положении пружинной защелкой замка к,нг 2 фи Л, С. и. печатыи Трух,Предмет патента,1, Тормозный башмак с двумя подвижными и двумя неподвижными лапками, служащими для захвата за головку пу. тевого рельса, характеризующийся тем, что подвижные лапки в - в (фиг. 1) расположены на кольцах пластинки ж (фиг. 1, 2), укрепленной поворотно около вертикального штыряи застопориваемой в рабочем положении пружинной щеколдой:замка к.2. Видоизменение охарактеризованного в и. 1 башмака, отличающеесятем, что поворотная несущая лапки в - в (фиг. 4) пластинка прикреплена к башмаку при посредстве горизонтальной оси.3. Видоизменение охарактеризованного в п. 1 башмака, отличающееся тем, что поворотная относительно вертикального штыря пластинка снабжена только одной лапкой в (фиг. 3), при чем в этом случае башмак имеет также только одну неподвижную лапку д.
СмотретьЗаявка
44774, 11.04.1929
Мурашов И. И
МПК / Метки
МПК: B61K 7/06
Опубликовано: 31.03.1930
