Устройство для сцеживания жидкой фазы в колонных диффузионных аппаратах
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 125521
Автор: Коваль
Текст

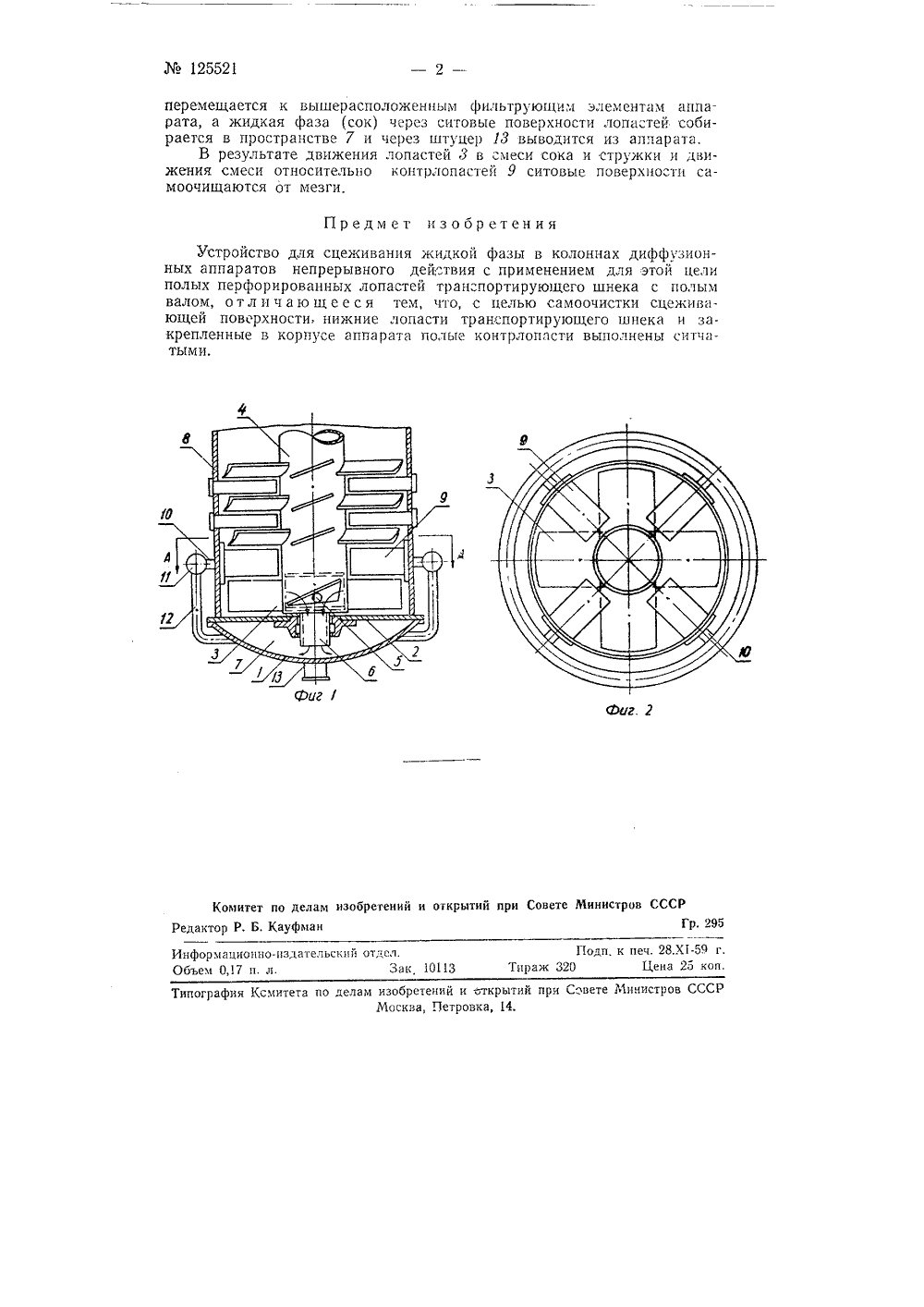

,%1 1111,ы ТЕяя.д ИСАНИЕ ИЗОБРЕТЕН АВТОРСКОМУ СВИДЕТЕЛЬСТВ Е, Т. КовальСЦЕЖИ ВАН ИЯИФФУЗИОННЫХ ИДКОЙ ФАЗЫАППАРАТОВ УСТРОЙСТВО ДЛ В КОЛОННАХ Ъо 61550,"8 в Комири Совете Министров аявлено 2 января 1959 г. з открытийио делам изобретений иССР ллетсне изобретений % 1 за 1960 г. убликовано в и ти транспортирующего лые контрлопастн - ситм Известно устройство для сцеживания жидкой фазы в колоннах диффузионных аппаратов непрерывного действия с применением полых перфорированных лопастей транспортирующего шнека, имеющего полый вал.В описываемом устройстве, в отличие от известного, обеспечиьается самоочистка сцеживающей поверхности.Это достигается тем, что нижние лопасшнека и закрепленные в корпусе аппарата початые.На фиг, 1 изображена нижняя часть колонного диффузионного аппарата; на фиг. 2 - разрез по АЛ на фиг. 1.Над днищем 1 колонного диффузионного аппарата уста;1 овлен сплошной железный лист 2, над которым в горизонтальном положении находятся полые перфорированные лопасти 3, укрепленные на нижнем конце полого вала 4 транспортирующего шнека. Сечечпе лопастей 3 имеет форму треугольника. Полый вал 4 каналами б сообщается с полостью лопастей 3 и через полую ось б с пространством 7, заключенным между листом 2 и днищем 1.Над лопастями 3 к корпусу 8 аппарата прикреплены полые перфорированные контрлопасти 9 того же сечения, расположенные с наклоном под тем же углом, что и лопасти 3, но в противоположном направлении, Контрлопасти 9 сообщаются через штуцерь 1 10 с коллектором 11, концы труб 2 которого входят в пространство 7.Лопасти 3 и контрлопастн 9 снабжены ситовыми сцежпвающими (фильтрующими) поверхностями,Сокостружечная смесь, заполняющая колонный диффузионный аппарат и находящаяся между лопастями 3 и контрлопастями 9, при вращении вала 4 все время перемешивается. Стружка отделя;тся от жидкой фазы и по ере поступления з аппарат новых порций смеси125521 перемещается к вышерасположенным фильтрующим элементам аппарата, а жидкая фаза (сок) через ситовые поверхности лопастей собирается в пространстве 7 и через штуцер 13 выводится из аппарата.В результате движения лопастей 3 в смеси сока и стружки и движения смеси относительно контрлопастей 9 ситовые поверхности самоочищаются от мезги,Предмет изобретения Устройство для сцеживания жидкой фазы в колоннах диффузионных аппаратов непрерывного дей,"твия с применением для этой цели полых перфорированных лопастей транспортирующего шнека с полым валом, о т л и ч а ю щ е е с я тем, что, с целью самоочистки сцеживающей поверхности, нижние лопасти транспортирующего шнека и закрепленные в корпусе аппарата полые контрлопасти выполнены ситчатыми. изобретений и открытий при Совете Министров СС митет по Гр. 2 тор Р. Б. Кауфман Поди. к печ. 28.Х 1-59 г,раж 320 Цена 25 коп. Информационно-пздательсюОбъем 0,17 и. л. отдел Зак 1011 пографин Комитета по делам изобретений н открытий при Совете Министров ССС Москва, Петровка, 14.
