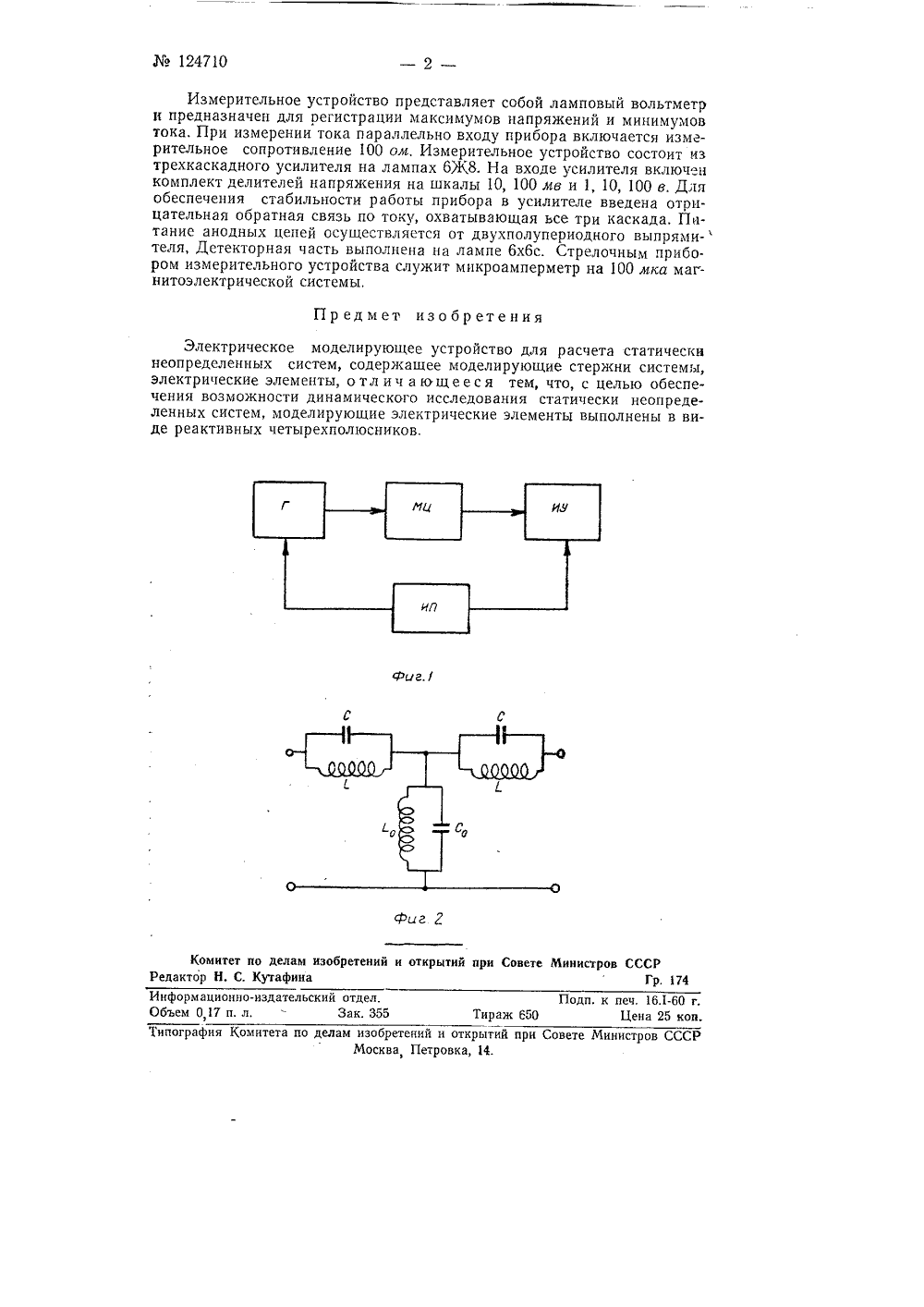

Электрическое моделирующее устройство для расчета статически неопределимых систем

Номер патента: 1257644

Опубликовано: 15.09.1986

Авторы: Кошелева, Кублановский

МПК: G06F 9/00

Метки: измерительной, многоканальной, системой

...с адреса В блока 10 памяти - коды адресов второй группы датчикон и т.д.Распределитель 5 н соответствии с поступающими на его входы сигналами от генератора 7 тактовых импульсов открывает счет соответствующих счетчиков адресов. По. содержимому счетчиков адресов из блока 1 О .памяти поступают коды адресов соответствующей группы датчиков на вход регистракоманд и расшифровываются дешифратором 2 команд, сигналы с которого поступают на входы коммутатора 3 каг налон. После кода последнего адре - са определенной группы датчиков из блока О памяти поступает признак окончания, который через дешифратор 2 поступает на вход 20 распределителя 5, после этого начинает работать следующий счетчик адресов. Этим приз наком является старший разряд информации,...

Номер патента: 779141

Опубликовано: 15.11.1980

Авторы: Бочков, Костроминов, Красногоров, Розенберг

МПК: B61L 19/14

Метки: автоблокировки, путевых, состояния, устройств, централизации, электрической

...2 в прямоугольные импульсы той же частоты. Полученные импульсы необходиМы для работы блоков 3, на входы которых они и поступают. Операции, выполняемые блоками 3, за вйсят от параметров; поступаемых из блока4. При этом один из выходов любого блока 3 является выходом системы;При исправности системы блоки 3 работают синхронно, что проверяется блоком 5, подключенным к выходам этих блоков. В случае появления рассогласования в их ра 141боте блок 5 выключает формирователь 2 импульсов, тем самым запрещая. появление активного сигнала на выходах блоков 3. В то же время происходйт запуск блока 6 автоматической установки в нуль, который переключает блоки 3 в исходное состояние,тем %самым синхронизируя,их работу. В результате блок 5...

Номер патента: 110541

Опубликовано: 01.01.1957

Авторы: Ганелин, Жуков, Кишечников, Кулик

МПК: A01K 3/00, H05C 1/04

Метки: изгороди, питания, электрической, электропульсатором

...половин 19 и20, разделенных воздушным зазором, способствующим ускорениюразмыкания первичной цепи и повышению напряжения во вторичнойцепи. Трансформатор имеет две обмотки - первичную 21 и вторичную22,Первичная обмотка одним концомчерез якорь 23 прерывателя и спиральную пружину 24 маятника 25соединена с положительным полюсом батареи 2 б напряжением 4,5 -6 вольт, Второй конец первичной обмотки соединен через выключате.;и;27 с отрицательным полюсом батареи. В цепь первичной обмотки 21параллельно включен конденсатор28.Концы вторичной обмотки 22 выведены к двум контактам 29 и 30,один из которых соединяется с проволокой 1 изгороди, а второй - с заземлителем.Ось 31 маятника 25 (фиг. 5) для большей чувствительности маятника установлена на одном...

Номер патента: 522525

Опубликовано: 25.07.1976

Авторы: Гюнтер, Херберт, Экехард

МПК: H01H 9/38

Метки: выключателя, контактное, силового, электрического

...неподвижный контактодержатель 2. На контактодержателях 1 и2 установлены основные 3 и 4 и дугогасительные 5 и 6 контакты. Подвижный контактодержатель 1 при помоши пружины 7 крепится к рычагу 8. Пружина 7 создает контактное нажатие. На рычаге 8 установленупор 9, выполненный в виде ролика из эластичного материала,Центр масс подвижного контактодеркателя обозначен цифрой 10.В номинальном режиме ток проходит восновном через основные контакты 3 и 4,Устройство работает следующим образом,При возникновении тока перегрузки илитока короткого замыкания год действиемэлектродинамических сил разрываются основ522525 Составитель А.ИвановРедактор А. Зиньковский Техред И. Ковач Корректор Н. Золотовская Заказ 5270/346 Тираж 963 Подписное ЦНИИПИ...
