Способ записи и считывания информации в оперативном емкостном запоминающем устройстве матричного типа с ферроэлектриками и устройство для осуществления способа

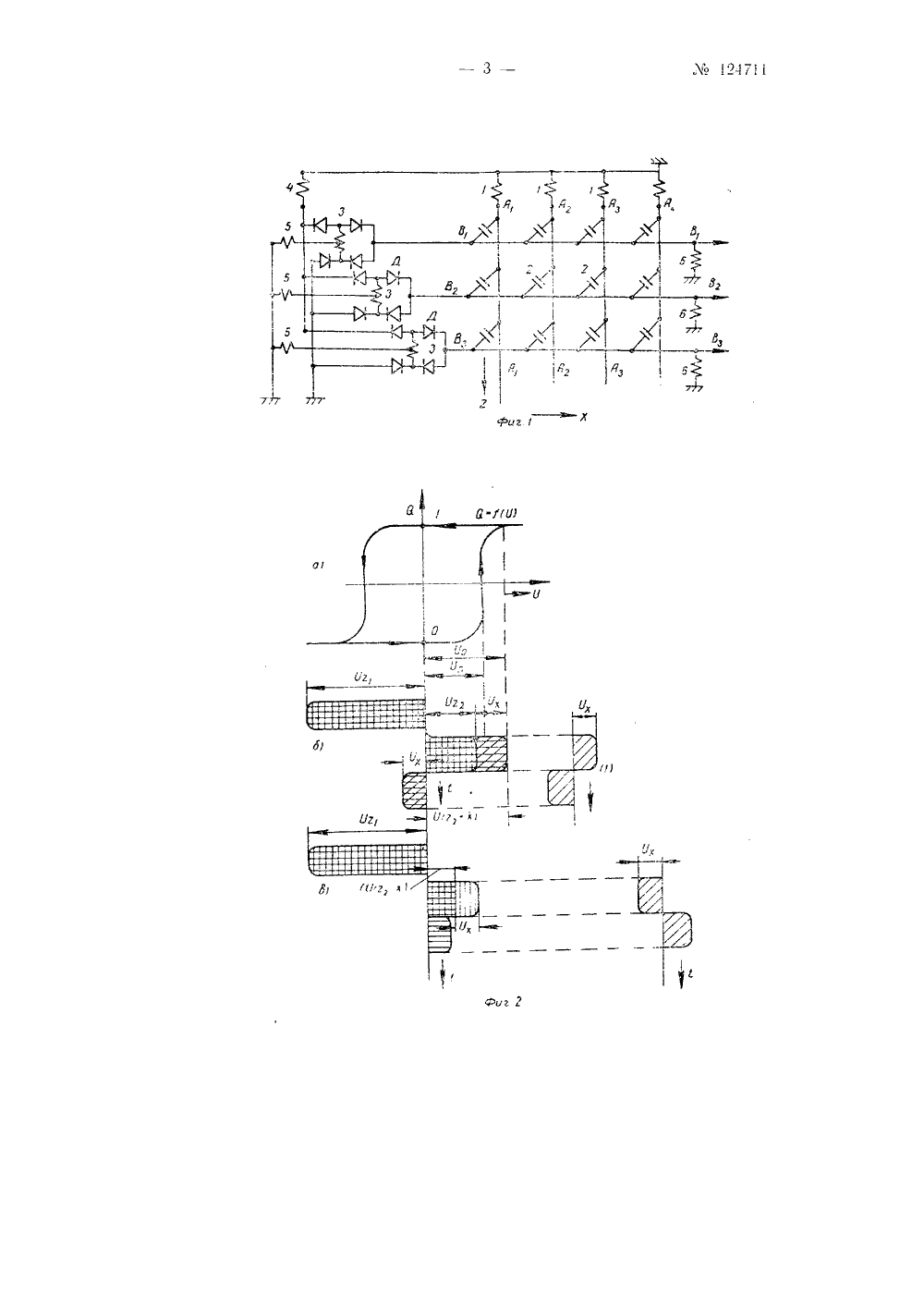

, 5Класс 42 гп, 14 Мо 124711 СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУЛ. И. Гутенмахер СПОСОБ ЗАПИСИ И СЧИТЫВАНИЯ ИНФОРМАЦИИВ ОПЕРАТИВНОМ ЕМКОСТНОМ ЗАПОМИ НА 1 ОЩЕМУСТРОЙСТВЕ МАТРИЧНОГО ТИПА С ФЕРРОЭЛЕКТРИКАМИИ УСТРОЙСТВО ДЛЯ ОСУ 1 ЦЕСТВЛЕНИЯ СПОСОБА Заявлено 28 февраля 1959 г. за 4 а 620688/26 в Комитет но делам изобретений и открьпий при Совете Министров СССРОпубликовано в Б 5 оллетепе изобретений М 23 за 1959 г. В известных матричных емкостиых оперативных запоминающих устройствах, использующих титанобариевые или подобные им конденсаторы с гистерезисной формой зависимости заряда от напряжения, ддя записи используются два импульса, равные по величине половине импульса напряжения со, достаточного для перезарядки емкости. В описываемом устройстве для записи используется один импульс. напряжения по величине больший Го, что дает возможность увеличить считываемьш ток. Кроме того, Велична напрЖе 1 и 51 записи состав,151 ет (0,25 - 0,3) 1.5 о, а не 0,5 с, как в матричных системах, что снижает требование к прямоугольности материала.На фиг. 1 представлена принципиальная схема устройства, где 1 - вторичные обмотки ключей И адресной системы; 2 - элементарные емкости устройства; 3 - ключи системы записи двоичной информации;4 - втори 1 ная Обмотка клюа, управляюгцегО ключами 3; б - оохОтки формирователей системы записи; б - выходные сопротивления шин считывания; А 1, А, Аз и А 4 - шины по координатам 2; В 1, Вгн Вз - шин по координатам Х; Д - диоды ключей.На фиг. 2 представлены диаграммы, поясняющие работ устройства, где Я - заряд, / - напряжение,В исходном состоянии емкости могут быть заряжены либо полож 1- тельно, либо отрицательно, что соответствует состоянию 1 или О. При считывании информации на одну из шин 2 (например, па Аз - Аз) подается импульс напряжения Г со вторииой оомотки 1 адресной системы. При этом конденсаторы, имеющие положительньш заряд, перезар 51 жаются, и ток перезарядки образует напряжение сигнала на выход ных шинах В (считывание 1). Отсутствие сигнала означает считывание О.Ло 124711Для записи информации на конденсаторах шины А, использует я сумма импульсов напряжения У, и Ь . Напряжение , всегда действует после импульса считывания У, ь Импульсы С, подводятся на шины В через ключи 3. Для записи 1 импульс Ссовпадает по знаку с С а для нуля - противоположен, как видно из фиг, 2 С 1 . может быгь больше 0,в три раза, что облегчает требование к прямоугольностн петли гистерезиса.Дальнейшее уменьшение помех может быгь достигнуто примененим пары конденсаторов для записи одного двоичного знака.На фиг, 3 представлена принципиальная схема для этого случая, где 2 - элементарные емкости для записи О; Аь А Аз - шины, к которым присоединены емкости 2; Вь В, Вз - выходные шины, к которым присоединены вторые концы конденсаторов 2.Б этой системе, если необходимо записать 1, то производится зарядка конденсатора 2, а при записи нуля - конденсатора 2.При считывании импульс Ь, всегда разряжает один из конденсаторов пары (2 - 2) и ток разряда создает импульс на выходных шинахВ, причем его полярность определяет считываемый код (О или 1).Предмет изобретения1, Способ записи и считывания информации в оперативном емкостном запоминающем устройстве матричного типа с ферроэлектриками, о т л и ч а ю щ и й с я тем, что, с целью повышения устойчивости и скорости работы при записи и считывании информации, по вертикальным шинам подают импульс считывания и следующий за ним импульс записи обратной полярности, величина которого недостаточна для записи единицы, а по горизонтальной шине при записи единицы подают импульс, складывающийся с импульсом записи, действующим по вергикальной шине так, что при считывании импульсы записи, действующие по горизонтальной и вертикальной шинам, взаимно вычитаются.2. Оперативное емкостное устройство матричного типа для осуществления способа по п. 1, о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы устройства, образования постоянных нагрузок в цепях управления записи и считывания, на каждый разряд информации применены две емкости, соответственно подсоединенные к двум вертикальным и двум горизонтальным шинам.М 124711 Фиа. 3 Комитет по делам изобретений и открытий при Совете Министров СССРРедактор Н. С. Кутафина Гр. 174 нпографнн Комитета по делам нзобрегений и открый прн Совете МннисгооССС Москва, Г 1 етровка, 14.
