Способ изготовления съемных зубных протезов из пластмасс

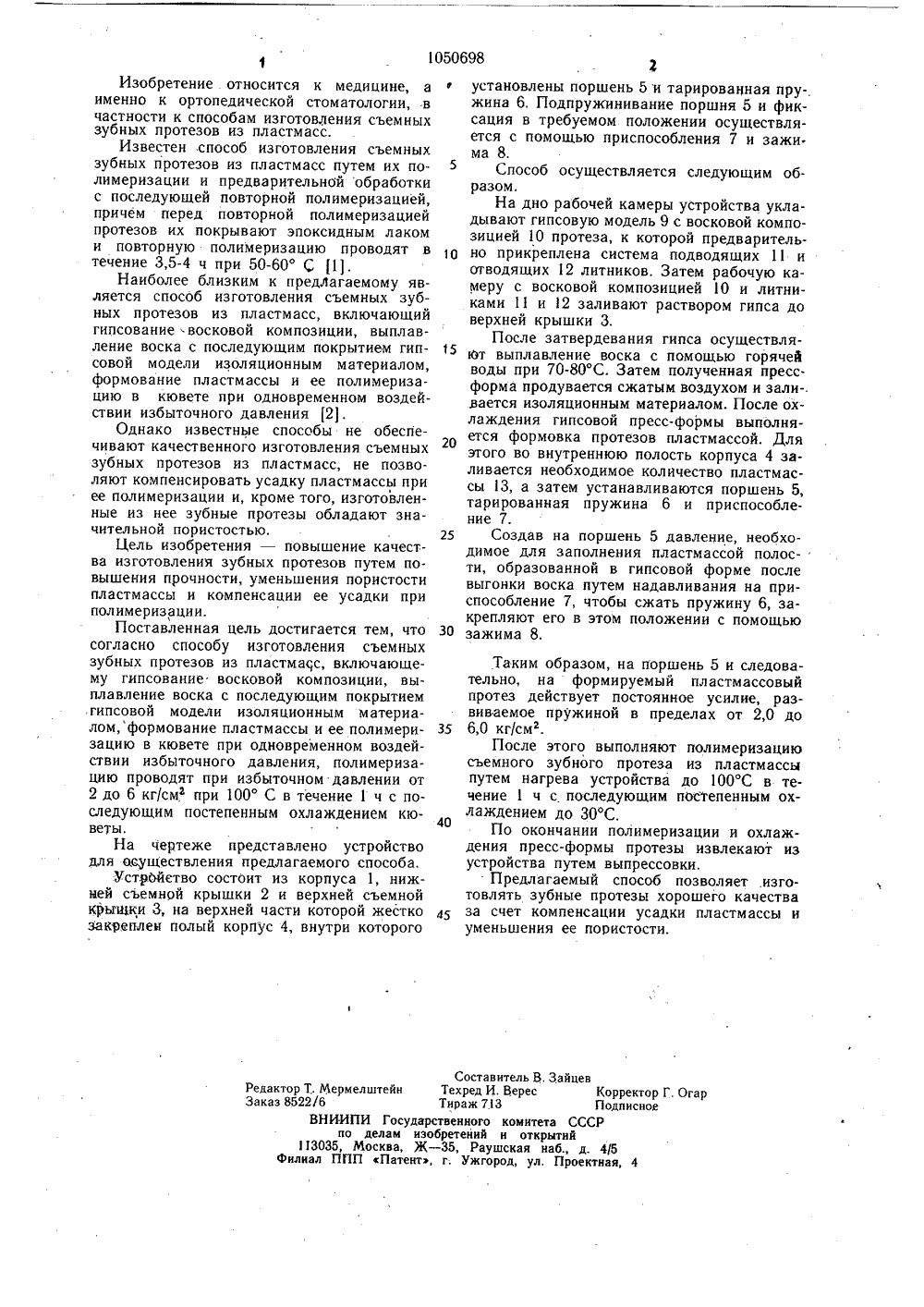

ОПИСАНИЕ ИЗОБРЕТК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТ(54) (57) СПОСОБ ИЗОТОВЛЕНИЯСЪЕМНЫХ. ЗУБНЫХ ПРОТЕЗОВ ИЗПЛАСТМАСС, включающий гипсование ЯО 105069 восковой композиции, выплавление воска с последующим покрытием гипсовой модели изоляционным материалом, формование пластмассы и ее полимеризацию в кювете при одновременном воздействии избыточного давления, отличающийся тем, что, с целью повышения качества изготовления зубчатых протезов путем повышения прочности, уменьшения пористости пластмассы и компенсации ее усадки при полимеризации, полимеризацию проводят при избыточном давлении от 2 до 6 кг/см при 100 С в течение 1 ч с последующим постепенным охлаждением кюветы.11Изобретение относится к медицине, а именно к ортопедической стоматологии, в частности к способам изготовления съемных зубных протезов из пластмасс.Известен .способ изготовления съемных зубных протезов из пластмасс путем их полимеризации и предварительной обработки с последующей повторной полимеризацией, причем перед повторной полимеризацией протезов их покрывают эпоксидным лаком и повторную полимеризацию проводят в течение 3,5-4 ч при 50-60 С 11.Наиболее близким к предЛагаемому является способ изготовления съемных зубных протезов из пластмасс, включающий гипсование . восковой композиции, выплавление воска с последующим покрытием гипсовой модели изоляционным материалом, формование пластмассы и ее полимеризацию в кювете при одновременном воздействии избыточного давления 2.Однако известные способы не обеспечивают качественного изготовления съемных зубных протезов из пластмасс, не позволяют компенсировать усадку пластмассы при ее полимеризации и, кроме того, изготовленные из нее зубные протезы обладают значительной пористостью.Цель изобретения - повышение качества изготовления зубных протезов путем повышения прочности, уменьшения пористости пластмассы и компенсации ее усадки при полимеризации.Поставленная цель достигается тем, что согласно способу изготовления съемных зубных протезов из пластмасс, включающему гипсование восковой композиции, выплавление воска с последующим покрытием , гипсовой модели изоляционным материалом,формование пластмассы и ее полимеризацию в кювете при одновременном воздействии избыточного давления, полимеризацию проводят при избыточном давлении от 2 до 6 кг/сма при 100 С в течение 1 ч с последующим постепенным охлаждением кюветы,На чертеже представлено устройство для осуществления предлагаемого способа.Устуойетво состоит из корпуса 1, нижней съемной крышки 2 и верхней съемной крьгщки 3, на верхней части которой жестко закреплен полый корпус 4, внутри которого050698 35 40 45 5 10 15 20 25 30 3установлены поршень 5 и тарированная пружина 6. Подпружинивание поршня 5 и фиксация в требуемом положении осуществляется с помощью приспособления 7 и зажи. ма 8.Способ осуществляется следующим образом.На дно рабочей камеры устройства укладывают гипсовую модель 9 с восковой композицией 10 протеза, к которой предварительно прикреплена система подводящих 11 и отводящих 12 литников. Затем рабочую камеру с восковой композицией 1 О и литниками 11 и 12 заливают раствором гипса до верхней крышки 3.После затвердевания гипса осуществляют выплавление воска с помощью горячей воды при 70-80 С. Затем полученная прессформа продувается сжатым воздухом и зали-. вается изоляционным материалом. После охлаждения гипсовой пресс-формы выполняется формовка протезов пластмассой. Для этого во внутреннюю полость корпуса 4 заливается необходимое количество пластмассы 13, а затем устанавливаются поршень 5, тарированная пружина 6 и приспособление 7.Создав на поршень 5 давление, необходимое для заполнения пластмассой полости, образованной в гипсовой форме после выгонки воска путем надавливания на приспособление 7, чтобы сжать пружину 6, закрепляют его в этом положении с помощью зажима 8. Таким образом, на поршень 5 и следовательно, на формируемый пластмассовый протез действует постоянное усилие, развиваемое пружиной в пределах от 2,0 до 6,0 кг/см 2.После этого выполняют полимеризацию съемного зубного протеза из пластмассы путем нагрева устройства до 100 С в те. чение 1 ч с последующим постепенным охлаждением до 30 С,По окончании полимеризации и охлаждения пресс-формы протезы извлекают из устройства путем выпрессовки.Предлагаемый способ позволяет изготовлять зубные протезы хорошего качества за счет компенсации усадки пластмассы и уменьшения ее пористости.Составитель В, Зайцев Редактор Т. Мермелштейн Техред И. Верес Корректор Г, Огар Заказ 8522/6 Тираж 713 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4
