Способ термической обработки металлокерамических постоянных магнитов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ МЕТАЛЛОКЕРАМИЧЕСКИХ ПОСТОЯННЫХ МАГНИТОВ, включающий закалку и последующий отпуск, отличающийся тем, что, с целью повышения однородности магнитных свойств кольцевых магнитов из сплавов на основе системы железо-никель-алюминий-кобальт, закалку последних проводят в оболочке из жаростойкого материала при отношении толщины оболочки к толщине магнитов не менее 2 : 1.
Описание
Известен способ термической обработки изделий кольцевой формы в устройстве зажимного типа, представляющем собой обойму, охватывающую обрабатываемое изделие.
Способ используется для термообработки труб и его недостатком являются узкие технологические возможности.
Наиболее близким к предложенному по технической сущности и достигаемому эффекту является способ термической обработки металлокерамических постоянных магнитов, включающий закалку и последующий отпуск.
Недостатком этого способа является неоднородность магнитных свойств термообрабатываемых изделий.
Целью изобретения является повышение однородности магнитных свойств кольцевых магнитов из сплавов на основе системы железо-никель-алюминий-кобальт.
Цель достигается тем, что в способе, включающем закалку и последующий отпуск, закалку проводят в оболочке из жаростойкого материала при отношении толщины оболочки к толщине магнитов не менее 2: 1.
Сущность способа заключается в следующем.
Для обеспечения высокой однородности магнитных свойств кольцевые металлокерамические постоянные магниты подвергают закалке с нагревом в специальной разъемной оболочке - обойме из жаростойкого немагнитного (при температуре выше 500оC) металлического материала, например никеля, хромоникелевой стали.
В случае, когда постоянные магниты на основе системы железо-никель-алюминий-кобальт подвергают закалке без наложения магнитного поля, оболочка может быть изготовлена из жаростойкого как немагнитного, так и магнитного материала.
Оболочка, применяемая при термообработке, состоит из центрирующей оправки и крышки, обеспечивающих равномерное и заданное охлаждение магнитов. Центральное отверстие в обойме обеспечивает равномерную скорость охлаждения внутренних слоев кольцевых магнитов по отношению к внешним.
Для обеспечения высокой однородности магнитных характеристик по объему магнитов при их закалке обойма должна иметь достаточно толстые стенки. Отношение толщины стенок обоймы к толщине магнита должно быть не менее 2: 1, практически в пределах 2: 1-10: 1, оптимально 4: 1.
Для проведения термической обработки в оболочку закладывают магниты кольцевой формы, устанавливают крышку, которая скрепляется с оболочкой в единое целое замком.
Собранную оболочку помещают в электропечь и нагревают до температуры 1200-1300оС с выдержкой в течение 20-30 мин.
Затем оболочку помещают между полюсами электромагнита и охлаждают на воздухе в магнитном поле.
Охлаждение магнитов при закалке вместе с оболочкой обеспечивает образование более однородной магнитной структуры.
После термической или термомагнитной закалки магниты подвергают отпуску с нагревом до 500-600оС в течение 10-20 ч и охлаждением на воздухе после окончания выдержки.
П р и м е р 1. Металлокерамические магниты кольцевой формы
53х47х5,5 мм из сплава ММК7 ГОСТ 13596-68, предназначенные для фокусировки электронного пучка телевизионных передающих трубок, подвергают термической обработке по следующему режиму.Магниты закладывают в никелевую оболочку с толщиной стенки 12 мм. Оболочку помещают в электропечь и нагревают до 1300оС, выдерживают 25 мин и переносят в электромагнит, где устанавливают между полюсами последнего. После охлаждения до температуры

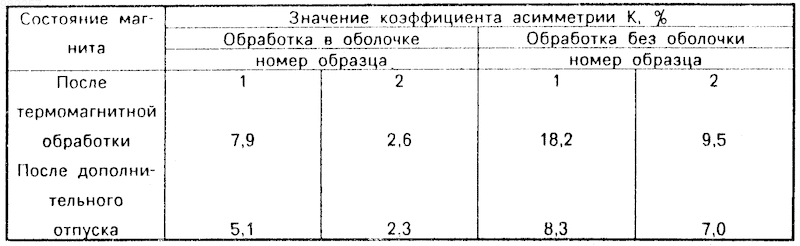

500оС дальнейшее охлаждение проводят на воздухе. Затем магниты помещают в печь, нагревают до 580оС и подвергают отпуску в течение 20 ч.Результаты испытаний магнитов, подвергнутых термомагнитной обработке в оболочке и без нее, а также после отпуска представлены в таблице.
Способ обеспечивает повышение однородности магнитных свойств кольцевых магнитов на основе сплава системы железо-никель-алюминий-кобальт.
Благодаря проведению закалки магнитов в оболочке коэффициент неоднородности магнитного поля снижен на 2-5% вместо 7-8% при охлаждении магнитов по известному способу.
(56) Патент США N 3158363, кл. 263-4, 1964.
Новое в электрометаллокерамике, вып. 1, М. : 1969, с. 31-35.
Рисунки
Заявка
1550459/02, 09.06.1972
Альтман А. Б, Гладышев П. А, Сеин В. А
МПК / Метки
МПК: B22F 3/24, C21D 1/00, C21D 9/06, H01F 1/08
Метки: магнитов, металлокерамических, постоянных, термической
Опубликовано: 15.04.1994
