Способ получения ситалла из кварцевого стекла

Номер патента: 909914

Автор: Эпельбаум

Формула

1. СПОСОБ ПОЛУЧЕНИЯ СИТАЛЛА ИЗ КВАРЦЕВОГО СТЕКЛА, включающий горячее прессование порошка стекла в пресс-форме и охлаждение, отличающийся тем, что, с целью обеспечения мелкокристаллической структуры и мономинерального состава ситалла, в пресс-форму вводят воду в количестве 0,9 - 1,8% от веса кварцевого стекла, а прессование ведут при температуре 950 - 1150oС и давлении 900 - 2000 атм.
2. Способ по п.1, отличающийся тем, что, с целью предотвращения появления микротрещин, охлаждение ведут при сохранении давления прессования.

Описание

Изобретение относится к технологии получения стеклокерамических материалов и изделий из них, в частности кристаллических материалов тонкозернистой структуры, и может быть использовано для получения электроизоляционных изделий с коэффициентом термического расширения при 600-850oC, близким к нулю.
Известен способ получения стеклокристаллических материалов методом керамической технологии, предусматривающий использование в качестве сырья порошка стекла, введение в состав стекла или в шихту различных катализаторов кристаллизации, прессование изделий, спекание, кристаллизацию и охлаждение.
Характерным для этого способа является присутствие в составе материала катализатора кристаллизации.
Наиболее близким к предлагаемому по технической сущности является способ получения кварцевой керамики путем горячего прессования при давлении 70-170 кг/см2 и температуре 1100-1200oС. Полученный материал состоит из зерен кварцевого стекла, спеченных между собой. Получение мономинерального мелкокристаллического материала указанным способом невозможно.
Целью изобретения является обеспечение у полученного ситалла мелкокристаллической структуры и мономинерального состава.
Это достигается тем, что в пресс-форму вводят воду в количестве 0,9-1,8% от веса кварцевого стекла, а прессование ведут при температуре 950-1150oC и давлении 900-2000 атм и охлаждают.
Для предотвращения появления микротрещин охлаждение ведут при сохранении давления прессования.
П р и м е р. Промышленное кварцевое стекло измельчают до размера частиц 20-50 ммк, помещают порошок в платиновые ампулы с количеством воды, составляющим 0,9% от веса порошка. Ампулу герметизируют и помещают в сосуд высокого давления, где создают давление 900 атм. Температуру поднимают до 1050oC и выдерживают 1 ч.

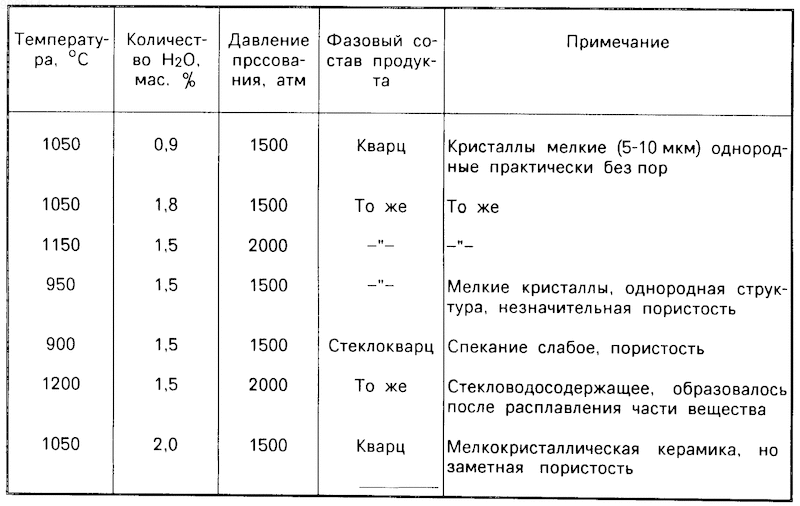

Охлажденный в изобарических условиях образец представляет собой ситалл. В материале отсутствует стекловидная фаза, а кристаллы кварца имеют размеры 5-8 ммк. Данные для других режимов сведены в таблицу.
Полученный ситалл обладает КТР, близким к нулю. За счет коэффициента термического расширения, близкого к нулю, в интервале температур стабильности -кварца материал можно использовать в качестве подложек для электронных приборов, эталонов, высокотемпературных электровводов.
Благодаря мономинеральности ситалла (отсутствию низкотемпературных эвтектик) применение материала в качестве электроизоляторов для печей сосудов высокого газового давления позволит увеличить срок их службы.

Рисунки

Заявка

2894019/33, 04.02.1980

Институт экспериментальной минералогии АН СССР

Эпельбаум М. Б

МПК / Метки

МПК: C03B 32/00, C03C 10/14

Метки: кварцевого, ситалла, стекла

Опубликовано: 15.12.1994

Код ссылки

<a href="https://patents.su/0-909914-sposob-polucheniya-sitalla-iz-kvarcevogo-stekla.html" target="_blank" rel="follow" title="База патентов СССР">Способ получения ситалла из кварцевого стекла</a>

Похожие патенты
