Способ получения композиционных материалов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
СПОСОБ ПОЛУЧЕНИЯ КОМПОЗИЦИОННЫХ МАТЕРИАЛОВ, включающий укладку с заданным шагом армирующего волокна на подложку с последующим плазменным напылением материала матрицы на волокна, отличающийся тем, что, с целью получения однослойной ленты неограниченной длины, подачу волокна на подложку осуществляют в виде непрерывно движущегося параллельного ряда волокон, напыление осуществляют в момент подачи волокна на подложку, а затем полученную ленту отделяют от подложки.
Описание
Известен способ получения композиционных материалов напылением матричного материала на армирующие волокна.
Однако данный способ не позволяет получать материалы в виде непрерывной ленты.
Наиболее близким к изобретению по технической сущности и достигаемому результату является способ получения композиционных материалов, заключающийся в том, что ленту-полуфабрикат композиционного материала алюминий-борное волокно получают напылением матричного материала на вращающийся барабан - подложку с предварительно уложенными на него армирующими волокнами. После напыления ленту снимают с барабана и разрезают ее по образующей.
Недостатком данного способа является ограниченная длина полученных лент плазменных полуфабрикатов композиционных материалов, связанная с диаметром барабана-подложки.
Целью изобретения является получение однослойной ленты неограниченной длины.
Для этого подачу волокна на подложку осуществляют в виде непрерывно движущегося параллельного ряда волокон, напыление осуществляют в момент подачи волокна на подложку, а затем полученную ленту отделяют от подложки.

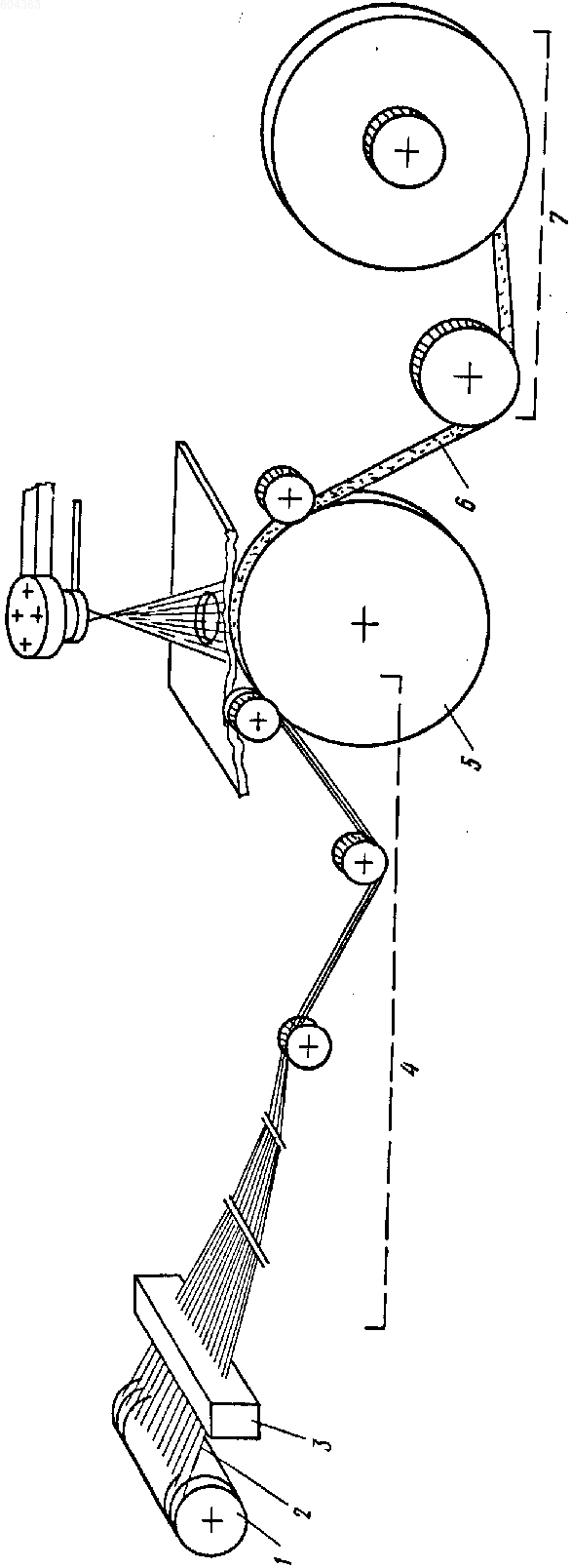

Способ осуществления иллюстрируется чертежом.
Шпули 1 с армирующими волокнами 2 в количестве, необходимом для получения заданной ширины ленты, устанавливают в устройстве, обеспечивающем определенный натяг волокна. После прохождения через устройство контроля 3 обрыва волокон и ряда направляющих 4, в которых формируют шаг волокон, последние поступают на металлическую поверхность вращающегося диска-подложки 5 с профилированными канавками, где производят плазменное напыление материала матрицы. Прижимной ролик, находящийся за участком напыления матрицы, обеспечивает плотный контакт волокон с цилиндрической поверхностью диска, перемещает и подает готовый полуфабрикат 6 в виде непрерывной ленты на приемное устройство 7.
Шаг волокон, формируемый вне подложки, регулируют в зависимости от требований, предъявляемых к ленте в пределах от 0,11 до 0,18 мм.
Количеством шпуль с волокнами, которые устанавливают в кассету, определяют ширину непрерывной композиционной ленты от 5 до 100 мм.
При заданном шаге и фиксированной скорости движения волокон режимом работы плазматрона регулируют объемную долю армирующих волокон (об. % ) от 10 до 60.
В качестве армирующих волокон используются волокна бора без покрытия и с различными покрытиями, волокна карбида кремния, волокна углеродные, а в качестве распыляемых матричных материалов-различные металлы, как например: алюминий, титан, медь, магний.
П р и м е р. В кассете устанавливают 38 шпуль с волокнами бора без покрытия и с покрытиями.
Механизм формирования шага волокна обеспечивает шаг волокна до места напыления, равный 0,13 мм. Проводят напыление матрицы из алюминия и его сплавов: Ам15, АЛ-2, В95, К48, Л16 в момент касания сформированного ряда волокон с профилированной подложкой. При скорости движения волокон 1 мм/с, дистанции напыления 100 мм и при мощности плазматрона 8 кВт объемная доля волокон в непрерывной композиционной ленте составляет 30 об. % . Ширина ленты 5 мм.
Предлагаемый способ позволяет получать композиционный материал в виде непрерывной ленты, которая может быть использована в качестве усилительного элемента в различных конструкциях. (56) Алюминиевые и магниевые сплавы, армированные волокнами. М. : Наука, 1974, с. 48-49.
Advanced Fibrous Reinforced Composites, 10 tk national Symposium and Exibit, horth Hollywood, 1966, how, 9-11.
Рисунки
Заявка
2403301/02, 21.07.1976
Институт металлургии им. А. А. Байкова
Шоршоров М. Х, Кудинов В. В, Катинова Л. В, Галкин Ю. А, Колесниченко В. А, Анкудинов В. Д, Ковалев И. С
МПК / Метки
МПК: C22C 1/09
Метки: композиционных
Опубликовано: 15.04.1994
