Соединительное звено круглозвенной цепи
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. СОЕДИНИТЕЛЬНОЕ ЗВЕНО КРУГЛОЗВЕННОЙ ЦЕПИ, содержащее два сопряженных между собой U-образных полузвена, соединенных стопорным элементом, расположенным в плоскости звена наклонно к продольной оси звена, каждое полузвено выполнено с наружной и внутренней лапками, при этом наружные лапки параллельны друг другу и продольной оси звена, внутренние лапки сопряжены между собой вдоль продольной оси звена, торец каждой из внутренних лапок расположен наклонно к продольной оси звена, отличающееся тем, что, с целью повышения нагрузочной способности и надежности, наружные и внутренние лапки выполнены с выступами внутрь звена, при этом выступ наружной лапки выполнен с прямоугольным поперечным сечением, а выступ внутренней лапки выполнен скругленным, на наружной поверхности внутренней лапки выполнена ответная впадина, с которой сопряжен выступ наружной лапки, внутренние лапки сопряжены между собой скругленными поверхностями выступов, а внутренняя поверхность наружной лапки установлена в линейном контакте с наружной поверхностью внутренней лапки.
2. Соединительное звено по п. 1, отличающееся тем, что стопорный элемент выполнен в виде цилиндрического пальца.
Описание
Известно соединительное звено круглозвенной цепи, содержащее два дугообразных полузвена с выступами и проушинами по концам, соединительный палец с концевой проточкой в средней части и пружинную втулку, охватывающую проточку и контактирующую торцами с поверхностью полузвеньев.
Такое соединительное звено не долговечно.
Известно соединительное звено круглозвенной цепи, содержащее два идентичных сопряженных между собой U-образных полузвена, соединенных между собой стопорным элементом, расположенным с наклоном к поперечной оси звена. Каждое полузвено выполнено с наружной и внутренней лапками, параллельными друг другу и продольной оси звена, а торец каждой из внутренних лапок наклонен к поперечной оси звена.
Недостатoк известного соединительного звена состоит в том, что оно недолговечно и имеет низкую нагрузочную способность.
Цель изобретения повышение нагрузочной способности и усталостной долговечности.
Поставленная цель достигается тем, что в соединительном звене круглозвенной цепи, содержащем два идентичных сопряженных между собой U-образных полузвена, соединенных между собой стопорным элементом, расположенным с наклоном к поперечной оси звена, причем каждое полузвено выполнено с наружной и внутренней лапками, параллельными друг другу и продольной оси звена, а внутренние лапки сопряжены между собой вдоль продольной оси звена и торец каждой из внутренних лапок наклонен к поперечной оси звена, наружные и внутренние лапки выполнены с отгибами внутрь звена. Отгиб внутренней лапки выполнен скругленным, а на наружной поверхности внутренней лапки выполнена ответная впадина, в которой размещен отгиб наружной лапки. Внутренние лапки сопряжены между собой по скругленным поверхностям отгибов.
Кроме того, стопорный элемент выполнен в виде пальца. Отгиб наружной лапки, выполненный с прямоугольным поперечным сечением, увеличивает рабочее сечение и обеспечивает при растяжении более плотное прилегание наружной лапки к внутренней лапке противоположного полузвена, что позволяет повысить нагрузочную способность и усталостную долговечность.

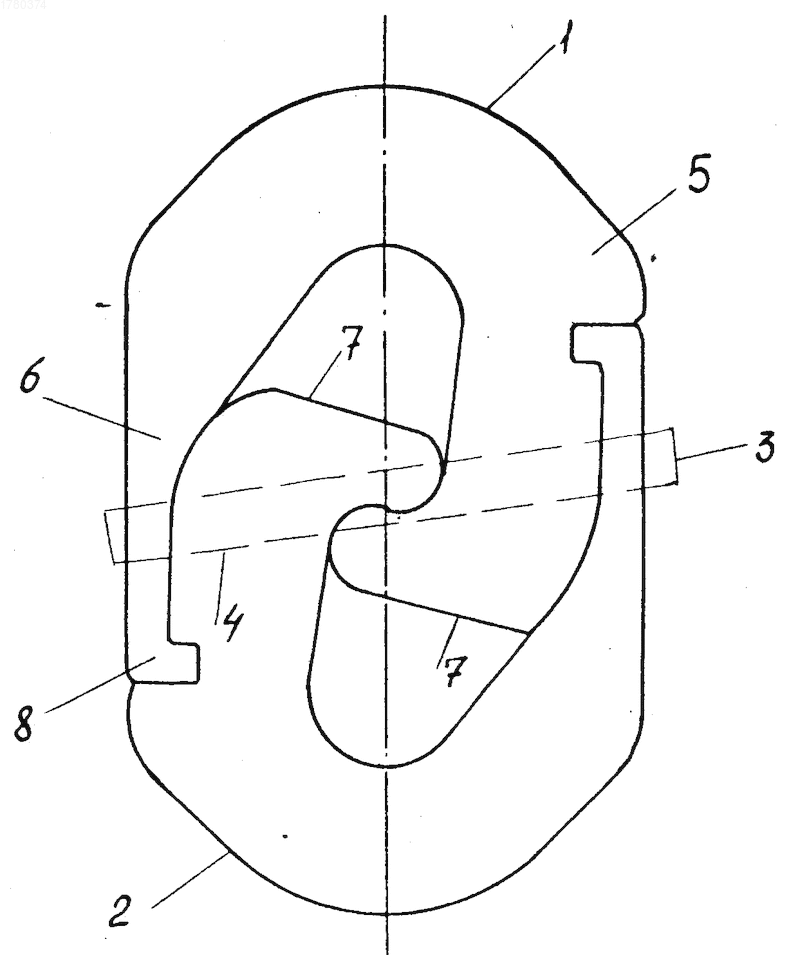

На чертеже изображено предлагаемое соединительное звено.
Соединительное звено содержит два U-образных полузвена 1 и 2, соединенных между собой пружинным пальцем 3, вставляемым в выполненные в них отверстия 4. Каждое полузвено имеет внутреннюю 5 и наружную 6 лапки. Внутренние лапки сопряжены между собой по скругленным поверхностям отгибов 7. Отгиб 8 наружной лапки выполнен с прямоугольным сечением, а на наружной поверхности внутренней лапки выполнена соответствующая впадина 9.
При сборке соединительного звена надвигают одно полузвено на другое и вводят в отверстия 4, выполненные в полузвеньях, пружинный палец 3. Во время сборки за счет отгиба 8 на наружной лапке 6 обеспечивается ее плотное прилегание к внутренней лапке 5, и во время приложения рабочей нагрузки она еще плотнее прижимается к внутренней лапке 5, что обеспечивает прочное соединение, позволяющее выдерживать большую разрушающую нагрузку.
Сущность изобретения: два U-образных полузвена соединены стопорным элементом в виде цилиндрического пальца, расположенного в плоскости звена наклонно к продольной оси звена. Каждое полузвено выполнено с наружной и внутренней лапками. Лапки выполнены с выступами внутрь звена. Выступ наружной лапки выполнен с прямоугольным поперечным сечением, а выступ внутренней лапки выполнен скругленным. Выступ наружной лапки сопряжен с ответной впадиной на внутренней лапке. Внутренние лапки сопряжены между собой скругленными поверхностями выступов. Внутренняя поверхность наружной лапки установлена в линейном контакте с наружной поверхностью внутренней лапки. 1 з. п. ф-лы, 1 ил.
Рисунки
Заявка
4861974/27, 23.08.1990
Всесоюзный научно-исследовательский и проектно технологический институт угольного машиностроения
Касима Н. К, Батраков Н. П, Бабченков С. А, Иляхин А. В, Островский В. Е, Жейда В. М, Тимаков В. Д
МПК / Метки
МПК: F16G 13/06, F16G 15/04
Метки: звено, круглозвенной, соединительное, цепи
Опубликовано: 27.11.1995
