Способ термической обработки циркониевых сплавов

СПОСОБ ТЕРМИЧЕСКОЙ ОБРАБОТКИ ЦИРКОНИЕВЫХ СПЛАВОВ преимущественно цирконий-ниобиевых, включающий нагрев до температуры существования -фазы циркония со скоростью не менее 100^oС/с, выдержку при этих температурах, охлаждение до комнатной температуры в воде или других средах и отжиг при 540 580^oС, отличающийся тем, что, с целью повышения сопротивления ползучести и коррозионной стойкости при сохранении высокой радиационной стабильности, нагрев сплавов проводят до 920 950^oС, выдержку осуществляют в течение времени не более 15 с, с последующим охлаждением со скоростью выше 450^oС/с, а отжиг проводят в течение 24 - 100 ч.

Изобретение относится к реакторному материаловедению и может применяться при разработке конструкционных и топливных материалов активных зон атомных реакторов. Наряду с этим изобретение может найти применение в ряде областей техники, использующих трубы давления, работающие в агрессивных средах (трубо- и газопроводы и т.д.).
Известен способ термической обработки, включающий быстрый нагрев со скоростью не менее 100^оС/с изделий из этих сплавов до температур существования -фазы (880-900^оС, выдержку при этих температурах в течение 10-15 с и последующую закалку). Эта термообработка обеспечивает, практически, полное разрушение исходной текстуры, создает изотропную структуру и обеспечивает значительное повышение прочностных характеристик. Так, прочность по сравнению с исходной штатной обработкой (наиболее распространенной обработкой канальных труб, используемых в реакторах РБМК) изделий повышается на 30% и составляет 750 МПа, предел текучести более чем на 50% (600 МПа). Изделия, подвергнутые обработке, не обнаруживают радиационный рост, ползучесть их в 2-4 раза ниже этой величины для труб штатного производства. К недостаткам этого способа необходимо отнести низкую коррозионную стойкость в воде рабочих параметров 300 мг/дм², что в 7-10 раз превышает эту величину для труб штатного производства.
Наиболее близким по технической сущности к предлагаемому является способ термической обработки циркониевых сплавов, включающий нагрев до температуры полного превращения -фазы в -фазу, выдержку в течение времени, достаточного для растворения всех частиц интерметаллических соединений, и охлаждение до комнатной температуры со скоростью, достаточной для предотвращения выделения интерметаллических соединений, затем нагрев до промежуточной температуры для выделения интерметаллидов в виде частиц размерами 100-400 . Термообработка по данному способу сплавов циркония, легированных Sn, Fe, Ni, Cr, O₂, за исключением ниобия (ниобий не образует интерметаллических соединений с цирконием), обеспечивает выделение интерметаллических соединений по границам зерен и субзерен в отличие от равномерного распределения частиц в матрице исходного металла. Термообработка обеспечивает значительное увеличение прочностных характеристик и высокую стойкость к модульной коррозии коммерческих сплавов "циркалой-2" и "циркалой-4", используемых в реакторах кипящего типа в качестве технологических каналов и оболочек твэлов. Применение такой обработки к сплавам циркония с ниобием резко снижает коррозионную стойкость и сопротивление ползучести.
Целью изобретения является повышение сопротивления ползучести и коррозионной стойкости цирконий-ниобиевых сплавов при сохранении высокой радиационной стабильности.
Указанная цель достигается тем, что изделие из цирконий-ниобиевого сплава нагревают до 920-950^оС со скоростью не ниже 100^оС/с, выдерживают при этих температуpах не более 15 c после чего производят охлаждение водой или другими агентами со скоростью более 450^оС/с в интервале 920-500^оС. После этого изделие подвергают отжигу в интервале температур 540-580^оС в течение различного времени от 100 ч при 540^оС до 24 ч при 580^оС.
Отличия от прототипа заключаются в следующем.
Температура, от которой производится закалка, составляет 920-950^оС, а не 1000-1100^оС, как в известном способе. Понижение температуры обусловлено тем, что фазовый переход происходит в сплавах "циркалой-2", "циркалой-4" при 965-990^оС, а в цирконий-ниобиевых сплавах при 880-920^оС. В условиях скоростного нагрева возникает так называемый перенагрев, т.е. фазовый переход ->> осуществляется при температурах, превышающих равновесную на 30-50^оС, и поэтому температура нагрева цирконий-ниобиевых сплавов составляет 920-950^оС. При нагреве до 880-900^оС переход ->> осуществляется неполностью и закалка происходит из области существования обеих фаз. Известно, что закалка циркониевых сплавов из двухфазной области приводит к возникновению в закаленном металле -циркониевой фазы, наличие которой ухудшает коррозионную стойкость сплава. Кроме того, сравнительно низкие температуры 880-900^оС не обеспечивали полное растворение -ниобиевой фазы, содержащейся в исходном сплаве в виде строчечных включений. Таким образом, понижение температуры нагрева до 920-950^оС обеспечивает в условияx скоростного нагрева переход в -область всего объема металла и полное растворение второй фазы. Нагрев до температур, превышающих 950^оС, нежелателен из-за роста зерна -фазы, что в свою очередь приводит к укрупнению структуры закаленного металла.
Выдержка при температурах 920-980^оС не должна превышать 15 с. Она должна быть достаточной для обеспечения перехода ->> во всем объеме металла и в то же время достаточно короткой, чтобы предотвратить рост зерна -фазы сплава. При выдержке в -фазе в течение 10 с размер зерна составляет 3-5 мкм. При увеличении времени выдержки до 20 с размер зерна значительно увеличивается и составляет 10-20 мкм, что уменьшает пластичность сплава.
Третьим отличием от прототипа является охлаждение со скоростью выше 450^оС/с до 500^оС, чтобы произошло мартенситное превращение ->> и структура состояла из тонких игл мартенсита с микродвойниками. При скоростях охлаждения цирконий-ниобиевых сплавов меньше 450^оС/с в них встречаются массивные мартенситные иглы, состоящие из параллельных пластин без наличия в них двойников. При еще меньших скоростях охлаждения (на воздухе, с печью) в сплавах образуется грубый продукт пластинчатого типа. Двойниковый мартенсит имеет более высокие значения твердости и прочностных характеристик, чем мартенсит "скольжения" или мартенситный продукт, полученный в процессе изотермического превращения при медленном охлаждении.
Верхний предел скорости охлаждения точно не установлен, но ясно, что он определяется лишь техническими возможностями установки.
Отличием от прототипа является также отжиг закаленного сплава в -фазе при 540-580^оС в течение 100-24 ч.
В литературе имеется достаточно много исследований распада пересыщенных твердых растворов циркониевых сплавов, образовавшихся при их закалке из -фазы. Изучены состав и морфология возникающих при распаде фаз, влияние параметров отжига на этот процесс и т.д. Однако исследования проводились на сплавах, которые весьма медленно нагревали до -фазы и затем выдерживали при температуре -фазы достаточно долго. Авторами проведены исследования кинетики и механизма распада твердых растворов цирконий-ниобиевых сплавов, подвергнутых скоростному нагреву до температуры -фазы, короткой выдержке при этих температурах и последующему быстрому охлаждению. (Для кратности обработка называется СВЧ-скоростная высокочастотная).
Исследования показали, что в закаленном металле возникает мелкозернистая, квазиизотропная структура с величиной макрозерна 3-5 мкм. В структуре отмечается большое количество двойников превращения, которые не исчезают при отжигах в течение 24-100 ч при 580-540^оС соответственно. В процессе отжига вторая фаза выделяется в виде пластинчатых выделений в матрице сплава и глобулярных на границах раздела. Пластинчатые выделения когерентно связаны с матрицей металла и эта связь сохраняется на протяжении всего периода отжига в указанных интервалах температуры и времени, о чем свидетельствует наличие полосчатого контраста вокруг выделений. Морфология этих выделений неизменна в процессе отжига при указанных выше условиях. Это в свою очередь, с учетом сохранения двойников, обеспечивает практически неизменную прочность и пластичность сплава при отжиге при 540-580^оС в течение 100-24 ч соответственно. Увеличение времени отжига при 540^оС более 100 ч и при 580^оС более 24 ч приводит к исчезновению двойников, коагуляции выделений, что значительно уменьшает прочностные характеристики сплава. Времена отжига СВЧ-обработанного циркониевого сплава Э-125 менее 100 ч при 540^оС и менее 24 ч при 580^оС не обеспечивают достаточного обеднения -зерен циркония ниобием, что является одним из основных факторов низкой коррозионной стойкости сплава.

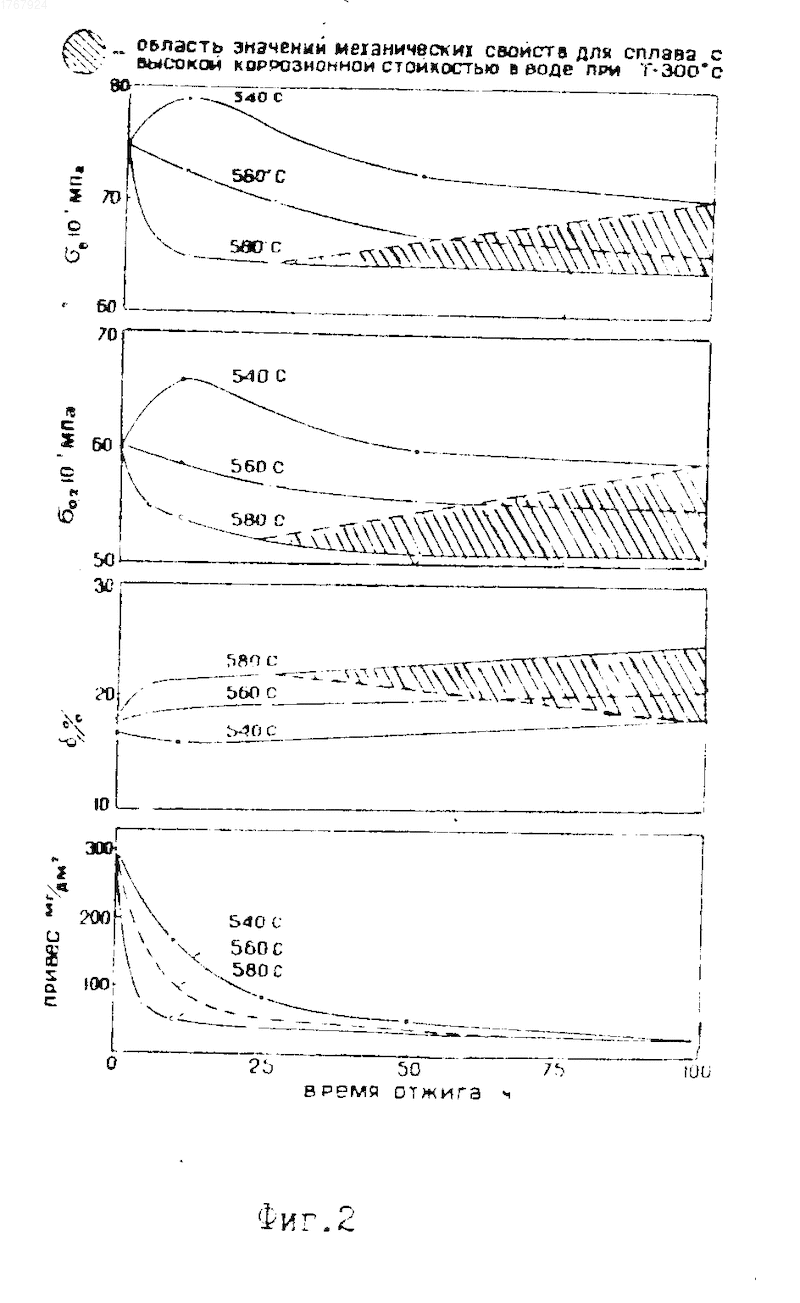

На фиг. 1 показано расположение выделений в сплаве после термообработки по известному (фиг.1,а) и предлагаемому (фиг.1,б) способам; на фиг.2 графики зависимости механических свойств и коррозионной стойкости СВЧ-термообработанной трубы от параметров отжига.
На фиг.1,а показано, что выделение второй фазы после обработки по известному способу (нагрев до 1000^оС, выдержка 3 с, охлаждение со скоростью более 800^оС/с, отжиг при 400^оС в течение 4 ч) практически еще не наблюдается. На фиг.1,б показаны глобулярные и пластинчатые выделения в СВЧ-обработанных трубах. На фиг.2 представлены графики зависимости механических свойств и коррозионной стойкости СВЧ-термообработанного сплава 3-125 от параметров отжига при 540-480^оС. Заштрихованная область определяет массив параметров отжига, обеспечивающих высокую коррозионную стойкость, сопротивление ползучести и механические свойства цирконий-ниобиевых сплавов.
Таким образом, предлагаемая схема термообработки создает в изделиях из цирконий-ниобиевых сплавов кавазиизотропную мелкозернистую структуру, обеспечивает повышенные значения сопротивления ползучести и коррозионной стойкости при сохранении высокой радиационной стабильности по сравнению с другими обработками.
Авторам неизвестно использование заявленных технологических параметров, приводящих к созданию в цирконий-ниобиевых сплавах структуры с повышенным в 2-3 раза сопротивлением ползучести, обладающей высокой коррозионной стойкостью при сохранении высокой радиационной стабильности.
П р и м е р. Трубы из сплава цирконий 2,5 мас. ниобия размерами 88х80х8500 мм подвергали закалке в воде от температуры 935 15^оС при вертикальном перемещении их через индуктор высокочастотного генератора и закалочное охлаждающее устройство со скоростью 7 мм/с. Скорость нагрева труб в интервале 800-900^оС составляла 100^оС/с, частота генератора 66 кГц, его мощность 60 кВт. Время выдержки при 935^оС 10 с. Скорость охлаждения труб в интервале 920-500^оС составляла 1200^оС/с на наружной поверхности и 450^оС/с на внутренней. Последующий отжиг при 580^оС в течение 24 ч в вакууме 1 10^-5 мм рт.ст.

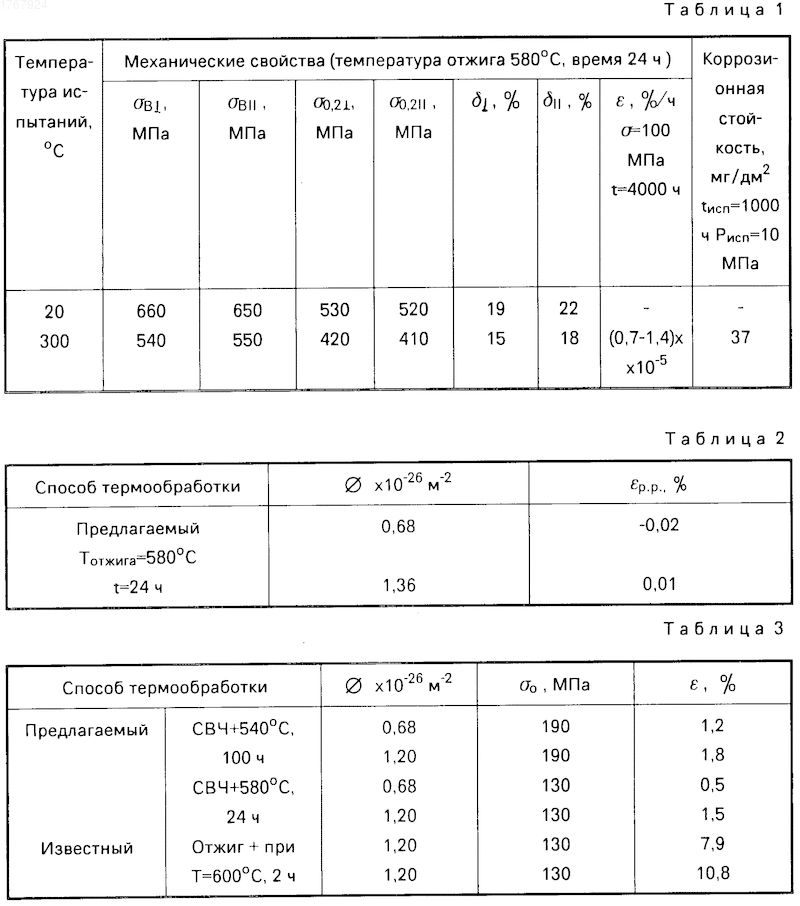

Результаты измерения прочностных характеристик и коррозионной стойкости СВЧ-термообработанных труб приведены в табл.1.
Методика механических испытаний в продольном и поперечном направлениях трубы в соответствии с требованиями ГОСТа 19040-81 различны.
В табл.2 приведены данные по измерению деформации радиационного роста в продольном направлении образцов канальной трубы из сплава Zr 2,5% Nb после облучения при 350^оС в течение 3736 ч.
Из табл.2 видно, что трубы, термообработанные по предлагаемому способу, практически не изменяют под облучением своих размеров.
Конкретные примеры и результаты исследований свойств труб из сплава Zr 2,5% Nb после термообработки по предложенному и известному способам приведены в табл.3. Предложенная обработка приводит к формированию квазиизотропной мелкозернистой, упрочненной структуры. В этом состоянии скорость ползучести сплава 0,5-1,0х10^-5% /ч и привес 35 мг/дм², что в 3 и 8 раз соответственно меньше, чем после обработки по известному способу. Деформация радиационного роста сплава при этом не изменяется и близка к нулю.
В табл.3 приведены данные измерений диаметральной деформации ползучести труб из сплава Zr 2,5% Nb после облучения при Т_обл 350^оС в течение 3736 ч.
Из табл. 3 видно, что предлагаемые режимы СВЧ-термообработки в 5-7 раз повышают сопротивление радиационной ползучести труб сплава Zr 2,5% Nd.
Примеры реализации способа с запредельными значениями параметров термообработки показывают, что при снижении температуры нагрева сплава закалка происходит из двухфазной области, что приводит к возникновению -циркониевой фазы, наличие которой ухудшает коррозионную стойкость сплава. Повышение температуры нагрева сплава для последующей его закалки приводит к значительному росту зерна, уменьшению пластичности сплава. Снижение температуры отжига значительно увеличивает время распада пересыщенного твердого раствора и при технологически приемлемых временах отжига приводит к низкой коррозионной стойкости сплава. Увеличение температуры отжига выше 580^оС приводит к увеличению растворимости ниобия в цирконии, что снижает коррозионную стойкость сплава. При уменьшении времени отжига распад пересыщенного твердого раствора ниобия в цирконии происходит не полностью, что также значительно снижает коррозионную стойкость сплава. Значительное увеличение времени отжига приводит к исчезновению двойников, коагуляции включений и уменьшению прочностных характеристик сплава.

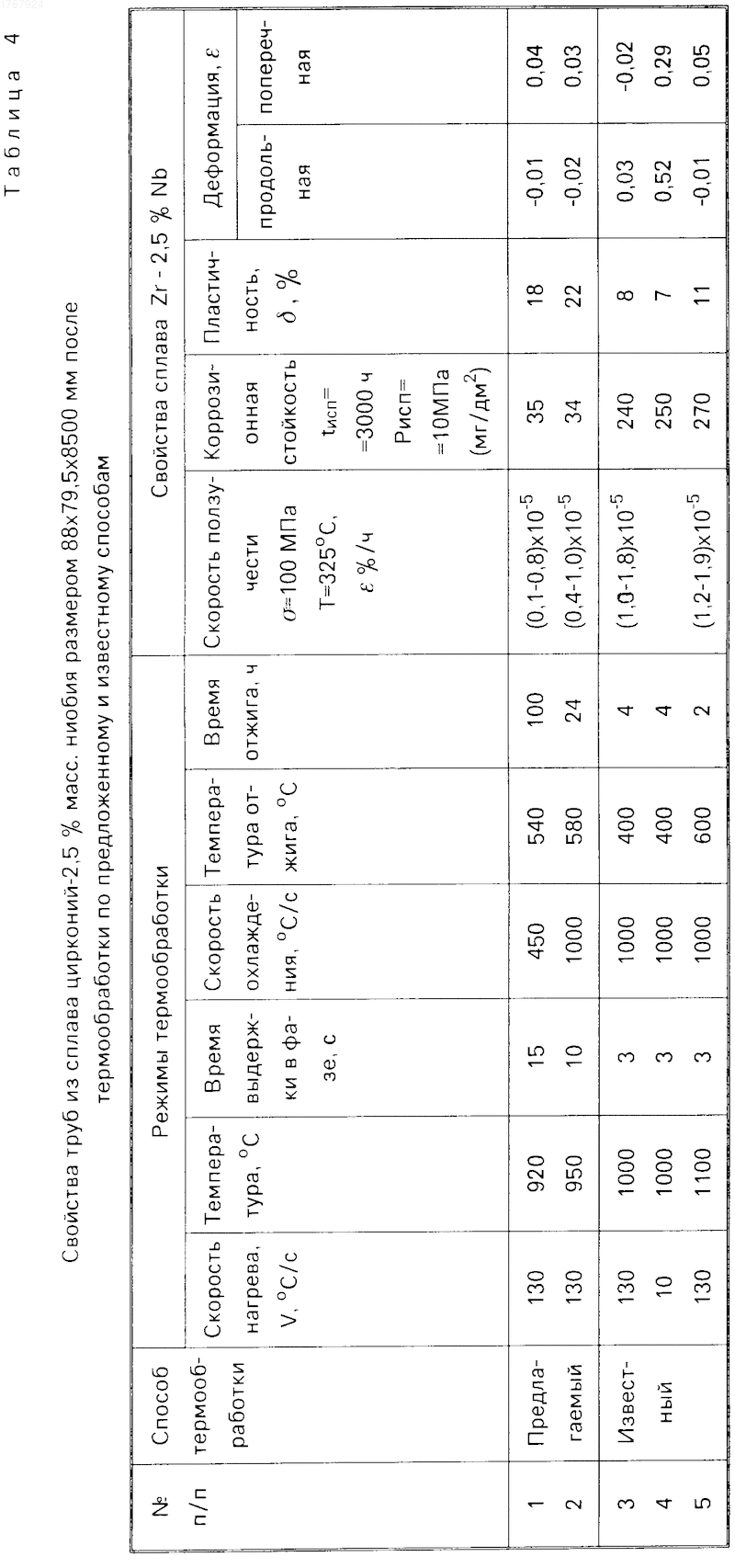

Из табл.4 и (1-3) следует, что в результате СВЧ-термообработки труб только по приведенным параметрам, указанным в формуле изобретения, в них формируется упрочненная, практически изотропная, коррозионностойкая структура, обеспечивающая минимальный радиационный рост и ползучесть по сравнению с известным способом.
Технико-экономическая эффективность заключается в возможности существенно увеличить срок службы труб из цирконий-ниобиевых сплавов в кипящих энергетических реакторах.
Область использования: материаловедение и может найти применение при изготовлении и термической обработке канальных и твэльных труб из циркониевых сплавов. Сущность изобретения: изделия подвергают нагреву до 920 950°С со скоростью не менее 100°С/с, выдерживают при этих температурах в течение 10 15 с, охлаждают до комнатной температуры со скоростью 450 1200°С/с в интервале температур 920 500°С, после чего отжигают в течение 24 100 ч при 580 540°С соответственно. В результате такой обработки существенно улучшаются ползучесть и коррозионная стойкость за счет создания квазиизотропной мелкозернистой структуры. 4 табл. 2 ил.
