Номер патента: 861217

Опубликовано: 07.09.1981

Авторы: Бетанова, Бойко, Колос, Пейкер

МПК: B65G 43/02

Метки: конвейера, ленты, обнаружения, продольного, разреза

...ролики 3. Наружные концы осей роликов 3установлены на шарнирах 4, а внутренниеснабжены катками 5, имеющими возмож 20 ность перемещаться по плоским направляющим 6. С обеих сторон направляющихимеются упоры 7. Рычаги стянуты пружиной 8, благодаря чему упираются торцамидруг в друга, имея возможность переме 25 щаться в направляющих корпуса 9. На одном из рычагов установлен выключатель10. Поддерживан)щие ролики 3 установлены таким образом, что их оси образуютугол, вершиной обращенный в сторону движения ленты,Устройство работает следующим образом.Благодаря расположению растягивающих ленту роликов 3 под углом на ленту действуют усилия, растягивающие ее в поперечном направлении. В результате этого увеличивается расстояние между продольными...

Номер патента: 1025907

Опубликовано: 30.06.1983

Авторы: Вебер, Йэгер, Моргенштерн, Хилзе, Шмидер

МПК: F02B 17/00

Метки: внутреннего, двигатель, двигателя, двухтактного, двухтактный, зажиганием, заряда, послойного, посторонним, сгорания

...подающим насосом, Пбдготовка различным образом обогащенных топли- . вом компонентов свежего заряда требует отдельных агрегатов.Согласно изобретению способ для послойного заряда двухтактного дви-, 65 гателя внутреннегб сгорания с посто ронним зажиганием решается тем, что для этого послойного заряда подготавливается засосанный объем насоса картера как неоднородный и послойный заряд. Благодаря чему собственно всасывающим объемом рассматривается, не весь неоднородный объем картера, а преимущественно только освобождаемый поршнем во время всасывания объем цилиндра со своими прбстыми геометрическими размерами.Так как вытекание .засосанного специальнонеоднородного свежего заряда из всасывающей камеры насоса картера в отверстия на...

Номер патента: 63611

Опубликовано: 01.01.1944

Автор: Скалозубов

МПК: B21D 11/14, C21D 9/52

Метки: вокруг, измерительных, используемых, качестве, лент, оси, приборов, продольной, скрученных, тонких, чувствительных, элементов

...большие угловые перемещения стрелки при малых линейных перемещениях измерительного шпинделя. 1 х вокруг продольной осичестве чувствительных эленых приборов Изготовить ленту толщиной 4 микрона, да еще с отверстиями, а также манипулировать с такими лентами чрезвычайно сложно, Чтобы избежать этого и получить большой угол поворота стрелки, а, следовательно, большую чувствительность, предлагается закрутку ленты производить до постановки ее в прибор за середину, при зажатых концах, и затем для сохранения закрученных витков подвергнуть ленту термической обработке, в результате чего получается готовый закрученный волосок.При пользовании новым способом вместо весьма сложных в изготовлении, снабженных отверстиями лент толщиной в несколько...

Номер патента: 75610

Опубликовано: 01.01.1949

Автор: Сколозубов

МПК: B21F 7/00

Метки: вокруг, лент, оси, продольной, скрученных, стальных, тонких

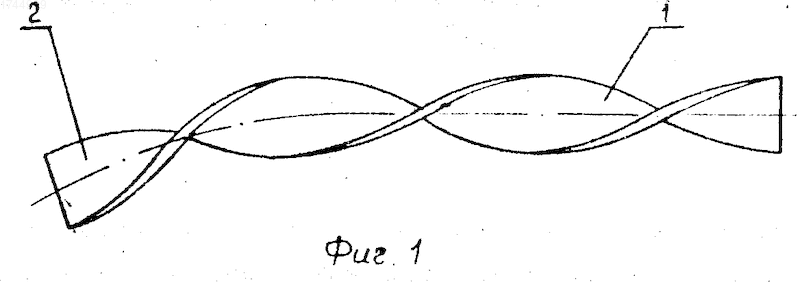

...изобретения 37 Предлагаемое изобретение относсится к способам изготовления скрученных тонких стальных лент для чувствительных измерительных приборов.Отличительная особенность предлагаемого способа изготовления скрученных лент заключается в том, что каждую ленту, предназначенну:о к скручиванию в спираль, предварительно скручивают относительно ее продольной оси. После этого ленты 1 устанавливают в пазах указателя 4 прибора (фиг. 1) и закрепляют зажимами 2 на двух соосно расположенных дисках 3 прибора.В случае ослабления натяжения скрученные ленты 1 поворачивают указателем 4 вплоть до соприкосновения лент (фиг. 2). Возвращение указателя 4 в исходное положение осуществляется путем подтягивания лент 1, В спиралях, изготовленных по этому...

Номер патента: 126062

Опубликовано: 01.01.1960

Автор: Иосиф

МПК: F02B 23/06, F02F 3/26

Метки: бескомпрессорных, воспламенения, дизелей, камерах, рабочей, сгорания, смеси

...2 форсунки расположен таким образом, чтобы наиболее короткая струя 3 топлива была направлена в центр днища поршня, имеющего наиболее высокую температуру, а остальные струи, по мере увеличения их длины, на участки, постепенно удаляющиеся от центра.126062На фиг. 2 показана размещенная в поршне камера сгорания, предназначенная для осуществления предлагаемого способа воспламенения при вертикальном расположении многодырчатого распылителя форсунки, Ее внутренняя поверхность образована тороидом или эллипсоидом вращения, а переходная кромка боковой поверхности ее стенок 4 и 5 ограничена двумя полуокружностями А и Б, описанными раДдиуаом ", вдоль которых она плавно меняет свой угол наклона по отношению к днищу поршня б от тупого а в...
