Сталь
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Сталь, содержащая углерод, кремний, марганец, хром, никель, молибден, медь, серу, фосфор, кальций, алюминий, железо, отличающаяся тем, что, с целью повышения прочности, относительного сужения, ударной вязкости, сопротивления радиационному охрупчиванию, снижения критической температуры хрупкости, она дополнительно содержит ванадий, мышьяк, сурьму, свинец, висмут, олово, магний, азот, титан, кислород при следующем соотношении компонентов, мас.
Углерод 0,14 0,18
Кремний 0,1 0,37
Марганец 0,3 0,7
Хром 2,8 3,3
Никель 0,3 0,8
Молибден 0,6 0,8
Ванадий 0,15 0,35
Медь 0,03 0,08
Сера 0,003 0,010
Фосфор 0,003 0,010
Мышьяк 0,001 0,01
Сурьма 0,001 0,01
Свинец 0,001 0,01
Висмут 0,001 0,01
Олово 0,001 0,01
Кальций 0,005 0,03
Магний 0,005 0,03
Азот 0,0001 0,005
Алюминий 0,005 0,05
Титан 0,01 0,04
Кислород 0,001 0,005
Железо Остальное
при выполнении условия, что соотношение суммарного содержания хрома, молибдена и ванадия и содержании углерода должно быть
Описание
Цель изобретения повышение прочности, относительного сужения, ударной вязкости, сопротивления радиационному охрупчиванию, снижение критической температуры хрупкости.

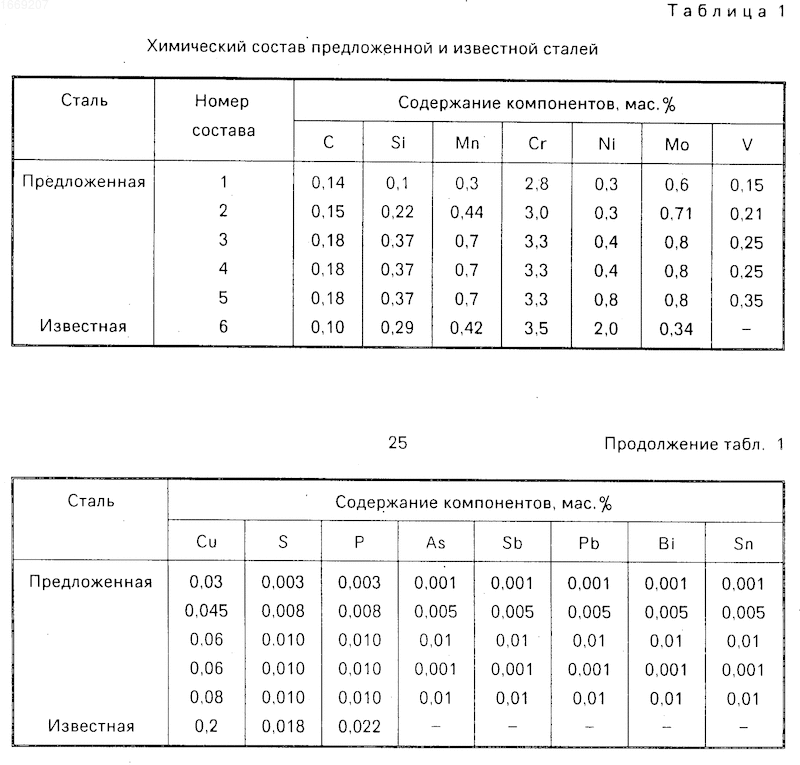

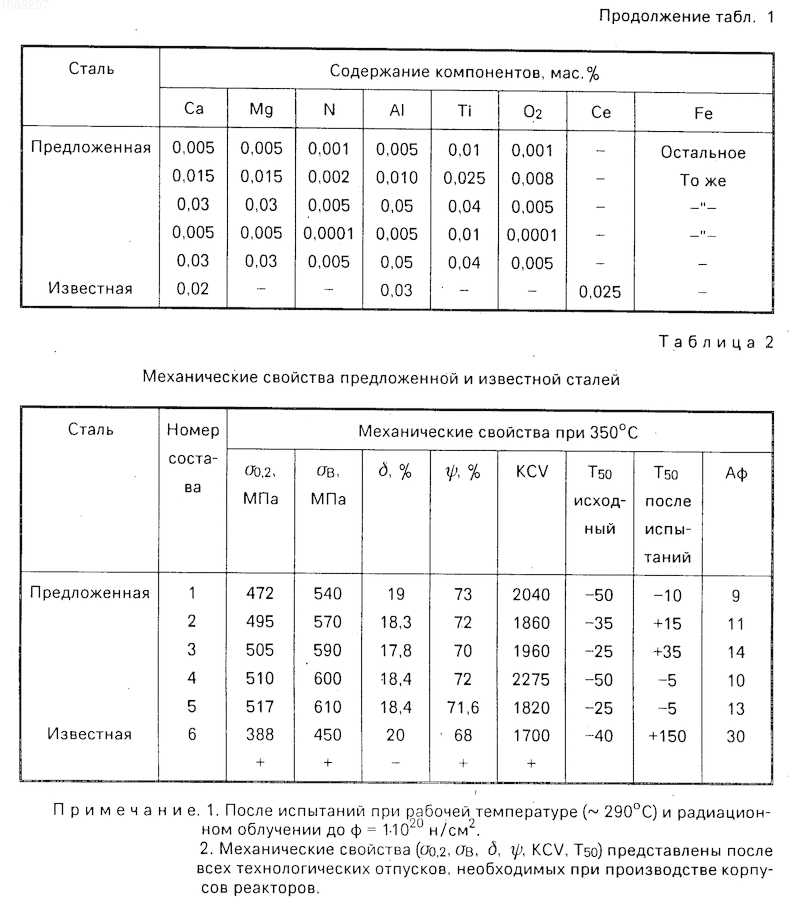

Химический состав предложенной и известной сталей приведен в табл.1, механические свойства и свойства после облучения приведены в табл.2.
Стандартные механические свойства определяли после термической обработки, соответствующей стандартной термической обработке, применяемой при изготовлении корпусов реакторов.
Облучение в опытном реакторе проводилось до флюенса, равного 1020 нейтр/см2 при температуре облучения 285оС.
Результаты испытаний показывают, что предложенная сталь при более высоком уровне прочности обеспечивает более низкую критическую температуру хрупкости в исходном состоянии и после длительного радиационного облучения. Это способствует повышению ресурса работы корпусов реакторов и атомных станций в целом.
Применение стали позволит повысить долговечность реакторных установок и безопасность их эксплуатации, в том числе и при аварийных режимах.
Изобретение относится к металлургии, в частности к радиационной стали, и может быть использовано для изготовления днища и обечаек активной зоны атомного реактора большой единичной мощности типа ВВЭР - 1000. Цель изобретения - повышение прочности, относительно сужения, ударной вязкости, сопротивления радиационному охрупчиванию, снижение критической температуры хрупкости. Сталь дополнительно содержит ванадий, мышьяк, сурьму, свинец, висмут, олово, магний, азот, титан, кислород при следующем соотношении компонентов, мас. %: углерод 0,14 - 0,18; кремний 0,1 - 0,37; марганец 0,3 - 0,7; хром 2,8 - 3,3; никель 0,3 - 0,8; молибден 0,6 - 0,8; ванадий 0,15 - 0,35; медь 0,03 - 0,08; сера 0,003 - 0,010; фосфор 0,003 - 0,01; мышьяк 0,001 - 0,01; сурьма 0,001 - 0,01; свинец 0,001 - 0,01; висмут 0,001 - 0,01; олово 0,001 - 0,01; кальций 0,005 - 0,03; магний 0,005 - 0,03; азот 0,0001 - 0,005; алюминий 0,005 - 0,05; титан 0,01 - 0,04; кислород 0,001 - 0,005; железо - остальное, при выполнении условия, что соотношение суммарного содержания хрома, молибдена и ванадия и содержания углерода должно быть 1,65 [Mo] + 3,5 [Cr] + [V]/[C] = 60 - 93. 2 табл.
Рисунки
Заявка
4755968/02, 07.08.1989
Игнатов В. А, Карзов Г. П, Филимонов Г. Н, Грекова И. И, Цуканов В. В, Орлова В. Н, Журавлев Ю. М, Соболев Ю. В, Федоров В. Г, Драгунов Ю. Г, Егоров М. Ф, Шпилевой С. М
МПК / Метки
МПК: C22C 38/60
Метки: сталь
Опубликовано: 27.05.1996
Код ссылки
<a href="https://patents.su/0-1669207-stal.html" target="_blank" rel="follow" title="База патентов СССР">Сталь</a>
Электролит для осаждения покрытий из сплава свинец-олово
Номер патента: 863723
Опубликовано: 15.09.1981
Авторы: Витиня, Лусе, Пурин, Рубене, Смирнов
МПК: C25D 3/56
Метки: осаждения, покрытий, свинец-олово, сплава, электролит
...пирофосфатного комплекса олова.Пирофосфатный комплекс свинца готовят путем растворения азотно- кислого свинца в дистиллированной воде или конденсате при температуре 60-70 С, затем я водному растворуосоли свинца при перемешивании добавляют предварительно растворенный Затеи к раствору пирофосфатного комплекса олова последовательно добавляют гидразин солянокислый (или резорцин) и предварительно гидролизованный клей, полученную смесь добавляют к раствору пирофосфатного свинца, после чего вводят ПАВ и корректируют раствор до рН=8-8,2.Рассеивающая способность электролита, измеренная по методу трех катодов, составляет 42,9-30,-29,17 (в электролите с ПАВ), 47,9-29,5- 22,57 (с ПАВ), 48,8-28,2,2-23 (с ПАВи ПАВ).Стабильность электролита...
Способ вольтамперометрического определения олова, мышьяка и сурьмы
Номер патента: 1257503
Опубликовано: 15.09.1986
Авторы: Васильева, Семенова, Юстус
МПК: G01N 27/48
Метки: вольтамперометрического, мышьяка, олова, сурьмы
...металлургии.Целью изобретения является ускорение анализа за счет определения трех элементов в пробое.П р и м е р 1. Навеску анализируемой пробы О,1 г обрабатывают 10 мл концентрированной НМОэ и 1 О мл Н 80 (1.1), раствор нагревают до выделения паров серной кислоты, приливают 1-2 мл воды, снова нагревают до выделения паров серной кислоты, приливают 107-ный гидроксиламин до концентрации 0,012-0,018, раствор выпаривают до небольшого остатка. Приливают 100 мл 0,2 М раствора щавелевой кислоты и кипятят 4-6 мин,Раствор с осадком переносят в мерную колбу вместимостью 100 мл, до метки доводят водой и перемешивают (раствор А).Для определения олова отбирают 25 мл раствора А над осадком, вводят 0,75 мл 0,377-ного раствора метиленового голубого,...
Катод для хлорного электролиза
Номер патента: 1637667
Опубликовано: 23.03.1991
МПК: C25B 11/06
Метки: катод, хлорного, электролиза
...состава: хлорид рутения 26 г (по металлу), хлорид циркония 8 г (по металлу), водный раствор 207.-ной соляной кислоты 305 мл, изопропиловый спирт 150 мп, вода дообъема 1000 мл.1В краску также добавляют 500 ч,/мпн СЙС 1 (как металл). После сушки прио60 С в течение 10 мин образцы обра- сбатывают в печи при 500 оС в течение10 мин и затем охлаждают.Оп ер ации п о на н ес е нию и окр ытия,сушке и ра зл ожени ю и овторяют до т ех5пор, пока не получено окисное покрытие, содержащее рутенит в количестве 10 г/м (по данным рентгеновскойфлуоресценции) . Концентрация кадмияв покрытии 1,5710Активированные образцы испытываюткак катоды при 90 С, при плотностиотока 3 кА/м в 337-ных растворах ИаОН,не отравленные либо отравленныертутью (10 и 50...
Способ бесфлюсовой пайки деталей
Номер патента: 1276452
Опубликовано: 15.12.1986
Авторы: Калинникова, Маркин, Отмахова, Цыкин
МПК: B23K 1/20
Метки: бесфлюсовой, пайки
...тоже оказывает влияние на время пайки. Если паяемые детали имеют толщину матового подслоя в днухслойном покрытии менее 3 мкм то уменьшить Время ганки сох раняя прочность соединения, ке удается. Это, по-видимому, связано с недостаточной величиной активного объема, образуемого пористым матовым подслоем, а также нлиянием материала или подслоен покрытий, расположенных н непосредственной близости к матовому висмутовому покрытию.Вследствие того, то одним из условий образования паякого соединения является диффузия висмута с одной паяемой поверхности на другую, то концентрация его в слоях припойного покрытия имеет существенное значегие.При применекии олово-висмутового двухслойного покрытия основным источником висмута должен быть матовый...
Способ получения композиционного керамического материала
Номер патента: 1807915
Опубликовано: 07.04.1993
МПК: B22F 3/26, C04B 35/65
Метки: керамического, композиционного
...мере на часть поверхности исходного металла или 3) при использовании наполнителя могут быть внесены как часть материала наполнителя или брикета или в любой комбинации по двум или более технологиям (1), (2),.(3). Например, присадка в виде сплава может быть использована сама по себе или в комбинации с второй дополнительной присадкой, При использовании технологии (3), когда в материал наполнителя вносится одна или несколько дополнительных присэдок, процесс может функционировать по любому из способов, описанных в прототипе.При использовании в качестве исходного металла алюминия и в качестве окислителя воздуха присадки могут содержать магний, цинк и кремний по отдельности или в комбинации Один с другим, или в комбинации с другими присадками,...
Предыдущий патент: Сталь
Следующий патент: Способ получения этилового эфира 2, 3-диметилиндолкарбоновой 5-кислоты
Случайный патент: Дисковый тормоз
