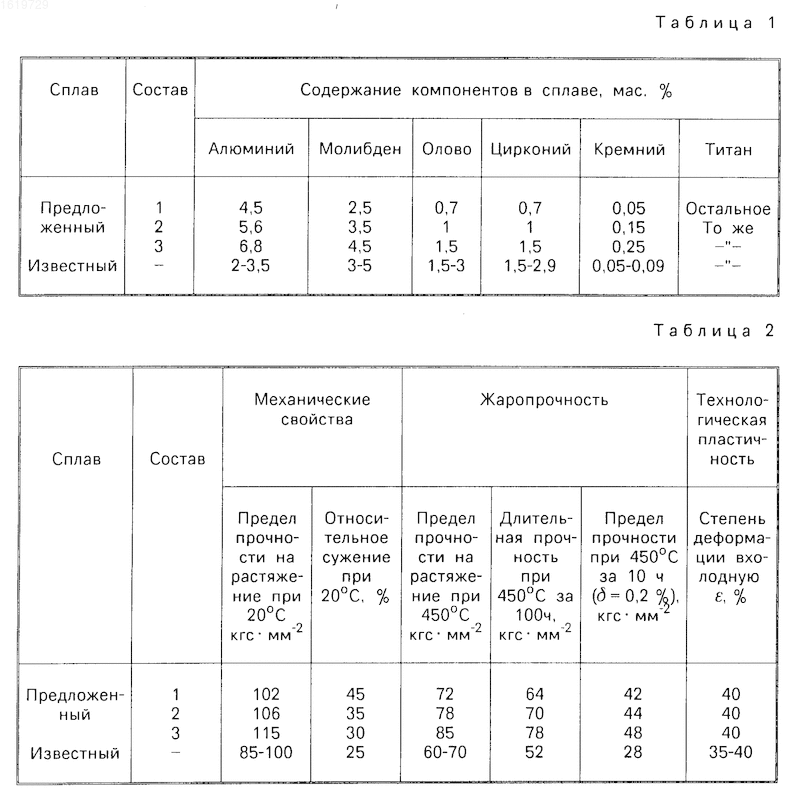

Сплав на основе титана

Номер патента: 1475172

Опубликовано: 27.01.1995

Авторы: Бурцев, Ларионов, Миронов, Сидоров, Струев, Суслин

МПК: C22C 1/02

Метки: жаропрочных, литья, монокристального, никелевой, основе, производства, сплавов

СПОСОБ ПРОИЗВОДСТВА ЖАРОПРОЧНЫХ СПЛАВОВ НА НИКЕЛЕВОЙ ОСНОВЕ ДЛЯ МОНОКРИСТАЛЬНОГО ЛИТЬЯ.1. Способ производства жаропрочных сплавов на никелевой основе для монокристального литья, включающий расплавление в вакууме шихтовых материалов и рафинирование, отличающийся тем, что, с целью повышения жаропрочности сплавов путем снижения содержания углерода, часть шихтовых материалов предварительно переплавляют на воздухе, а рафинирование проводят в вакууме при давлении не более 5,3 МПа.2. Способ по п. 1, отличающийся тем, что в качестве переплавляемого шихтового материала используют никель, а переплав на воздухе ведут при 1620 - 1700oС в течение 5 - 25 мин.3. Способ по п.1, отличающийся тем, что рафинирование проводят при...

Номер патента: 1584404

Опубликовано: 27.01.1995

Авторы: Бурцев, Кудлаев, Кулешова, Ларионов, Миронов, Сидоров, Струев, Юшкин

МПК: C22C 1/06

Метки: жаропрочных, литейных, никелевой, основе, производства, сплавов

1. СПОСОБ ПРОИЗВОДСТВА ЛИТЕЙНЫХ ЖАРОПРОЧНЫХ СПЛАВОВ НА НИКЕЛЕВОЙ ОСНОВЕ, включающий расплавление в вакууме шихтовых материалов, обезуглероживающее рафинирование расплава и введение легирующих элементов, отличающийся тем, что, с целью повышения жаропрочных свойств и снижения себестоимости, рафинирование осуществляют введением в расплав окислителя в количестве, превышающем стехиометрически необходимое для окисления углерода до его диоксида в 2,0 - 8,5 раза, с последующим раскислением.2. Способ по п.1, отличающийся тем, что в качестве раскислителя используют лигатуру никель-кальций в количествегде Qл - количество лигатуры никель - кальций, кг;

Номер патента: 451358

Опубликовано: 25.08.1975

Авторы: Айзекович, Корнилов, Михеев, Павленко, Цейтлина, Чернова

МПК: C22C 15/00

Метки: основе, сплав, титана

...КремнийБор ит тан и чается о е высок Предложенный сплав отвесного наличием бора, бо лава со Свойств лице. иве я в Гасударственный комитет Совета Мнннстров СССР ао делам нзооретеннй и открытей451358 оТемпература испытания, С Показатели 650 500 20 2Предел прочности, кгс/мм 100-1102Предел текучести, кгс/мм 95-105 44,3 77,1 17,80 35,2 Относительное удлинение, % 13-15 Относи гельное сужение, % 30-502Удельная вязкость, кгс м/см 5-6 69,2 56,5 Твердость по Бринеллю,кгс/мм 2 300-350 Модуль упругости, кгс/мм 2 12700 Предел длительной прочностипри выдержке 100 час, кгс/мм 50 против охрупчивания, он дополнительно содержит бор при следующем соотношениикомпонентов вес, %: Составитель Л.ШевелеваРедактоР Т.Фадеева ТехРед Н.Ханеева Корректор...

Номер патента: 875876

Опубликовано: 27.01.1996

Авторы: Кабинетская, Крылов, Мухина

МПК: C22F 1/18

Метки: никелида, основе, сплавов, титана, упругих, элементов

СПОСОБ ИЗГОТОВЛЕНИЯ УПРУГИХ ЭЛЕМЕНТОВ ИЗ СПЛАВОВ НА ОСНОВЕ НИКЕЛИДА ТИТАНА, включающий формообразование элементов при температуре существование элементов при температуре существования фазы TiNi-III и последующий отжиг, отличающийся тем, что, с целью уменьшения отклонения геометрических размеров элементов от номинальных, при формообразовании подвижность упругих элементов ограничивают по всем степеням свободы, а отжиг ведут при температуре, на 10 - 200oС выше температуры фазового превращения

Номер патента: 1759946

Опубликовано: 07.09.1992

Авторы: Александров, Андрющенко, Колбасников, Щукин

МПК: C22F 1/00

Метки: никелида, основе, полуфабрикатов, сплавов, титана

...возврата деформации при термоупругом мартенситном превращении.Проведение термообработки при температуре менее 800 С не позволяет рекристаллизоваться структуре сплава, а термообработка при температурах более 1100 С приводит к началу процессов плавления вмикрообъемах.Пластическая деформация со степенями деформации менее 25 не позволяет перевести когерентные границы в некогерентные, а при степени деформации более 65 наступает разрушение структуры,В литературе известны способы термообработки с целью рекристаллизации, а также известны процессы пластической деформации с целью придания новой формы при геометрических размеров, Однако использование известных способов в совокупности совместно со сменой направления деформации и достижение иной...
