Установка для испытаний рабочих колес турбомашин
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. УСТАНОВКА ДЛЯ ИСПЫТАНИЙ РАБОЧИХ КОЛЕС ТУРБОМАШИН, содержащая корпус из двух торцовых деталей, закрепленных независимо друг от друга, расположенную между ними обечайку и размещенный внутри корпуса вал для крепления испытуемого колеса, отличающаяся тем, что, с целью снижения мощности и затрат на нагрев лопаток, установка снабжена экранами, установленными внутри корпуса на торцовых деталях подвижно в осевом направлении, и обечайкой, охватывающей эти экраны.
2. Установка по п.1, отличающаяся тем, что на стенках экранов выполнен по крайней мере один ряд опорных поверхностей.
Описание
Целью изобретения является снижение мощности и затрат на нагрев лопаток.

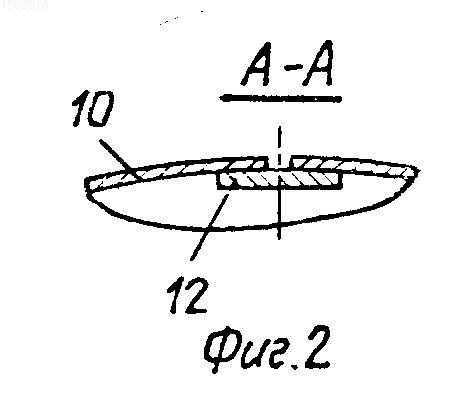

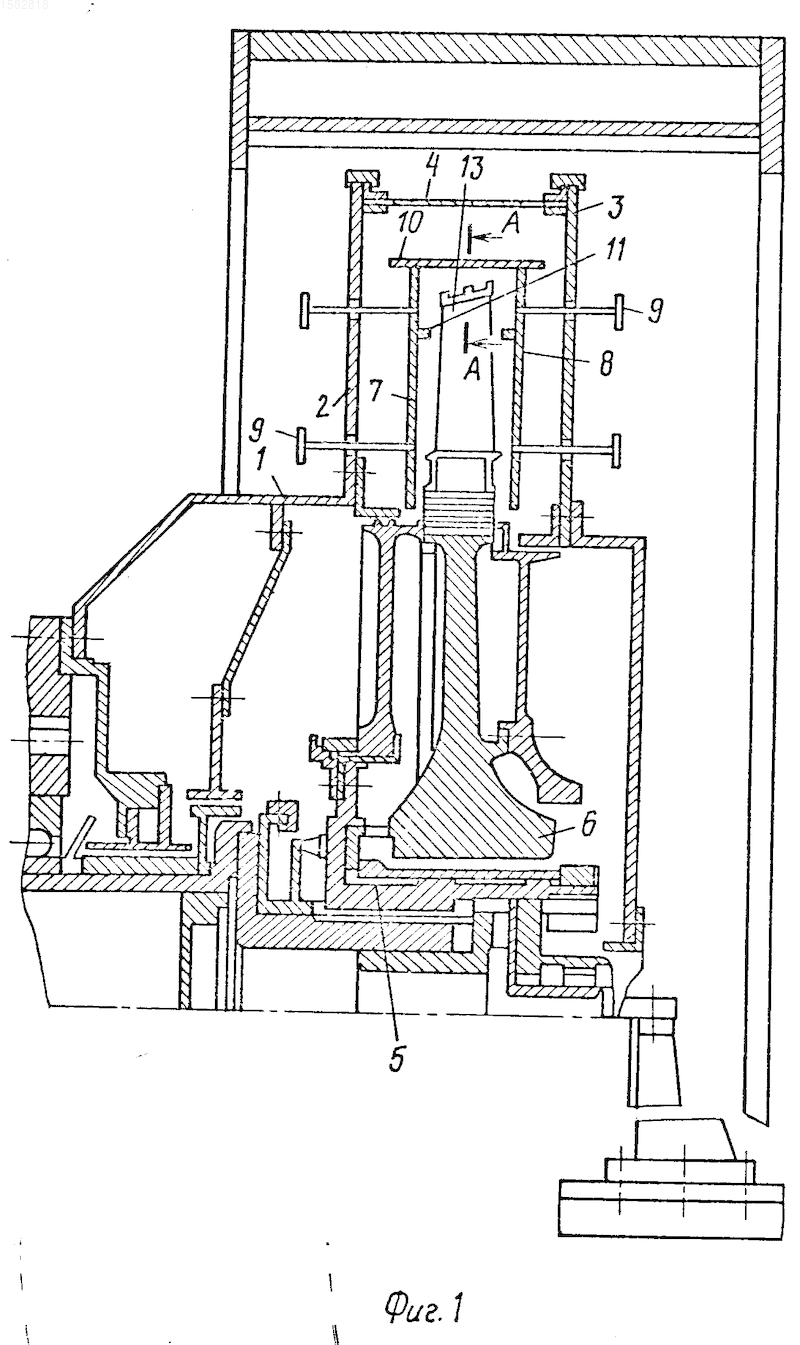

На фиг.1 представлена схема установки; на фиг.2 разрез А-А на фиг.1.
Установка для испытаний рабочих колес турбомашин содержит корпус 1, выполненный из торцовых деталей 2 и 3, закрепленных независимо друг от друга, с расположенной между ними обечайкой 4. Внутри корпуса 1 смонтирован вал 5 для крепления испытуемого колеса 6. На внутренней стороне деталей 2 и 3 установлены экраны 7 и 8 на стержнях 9, позволяющих перемещать экраны 7 и 8 вдоль оси установки. По периметру экранов 7 и 8 размещена обечайка 10, а на их стенках выполнены опорные поверхности 11. При использовании одной обечайки 10 для нескольких типов испытуемых колес обечайка может быть выполнена разрезной, причем концы ее внахлест перекрываются пластиной 12 над лопатками 13 колеса 6.
Установка работает следующим образом.
После выставки экранов 7 и 8 раскручивают вал 5 с колесом 6. В связи с малым объемом полости, в которой разгоняется колесо 6, происходит быстрый разогрев лопаток 13 до рабочей температуры испытаний, что уменьшает затраты энергопотребления, сокращает продолжительность испытаний, увеличивает универсальность установки, а именно в одном корпусе с большим рабочим объемом за счет применения экранов 7 и 8 можно рационально проводить испытания лопаток 13 разных размеров. Кроме того, экраны 7 и 8 вместе с обечайкой 10 разделяют объем периферийной секции установки на две части, уменьшают нагрев силовых стенок установки за счет уменьшения теплоизлучения со стороны лопаток 13 к стенкам корпуса.
Изобретение позволяет снизить мощность и затраты на нагрев лопаток колеса. Для этого в установке корпус 1 выполнен из двух торцовых силовых деталей 2 и 3, закрепленных независимо друг от друга, с расположенной между ними обечайкой 4. При этом внутри корпуса установлены экраны 7 и 8 на стержнях 9 с обечайкой 10, образующие для лопаток 13 небольшой объем. На стенках экранов 7 и 8 предусмотрены опорные поверхности 11 для использования их при испытаниях лопаток различной высоты. 1 з. п. ф-лы, 2 ил.
