Лигатура для алюминиевых сплавов
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1559754
Авторы: Вахобов, Ганиев, Каргаполова, Шакиров
Формула
ЛИГАТУРА ДЛЯ АЛЮМИНИЕВЫХ СПЛАВОВ, содержащая алюминий, медь, барий, отличающийся тем, что, с целью повышения ударной вязкости, жаропрочности и стойкости к питтинговой коррозии сплавов, она содержит компоненты при следующем соотношении, мас.%:
Медь - 30 - 55
Барий - 1 - 40
Алюминий - Остальное
Описание
Целью изобретения является повышение ударной вязкости, жаропрочности и стойкости к питтинговой коррозии сплавов.

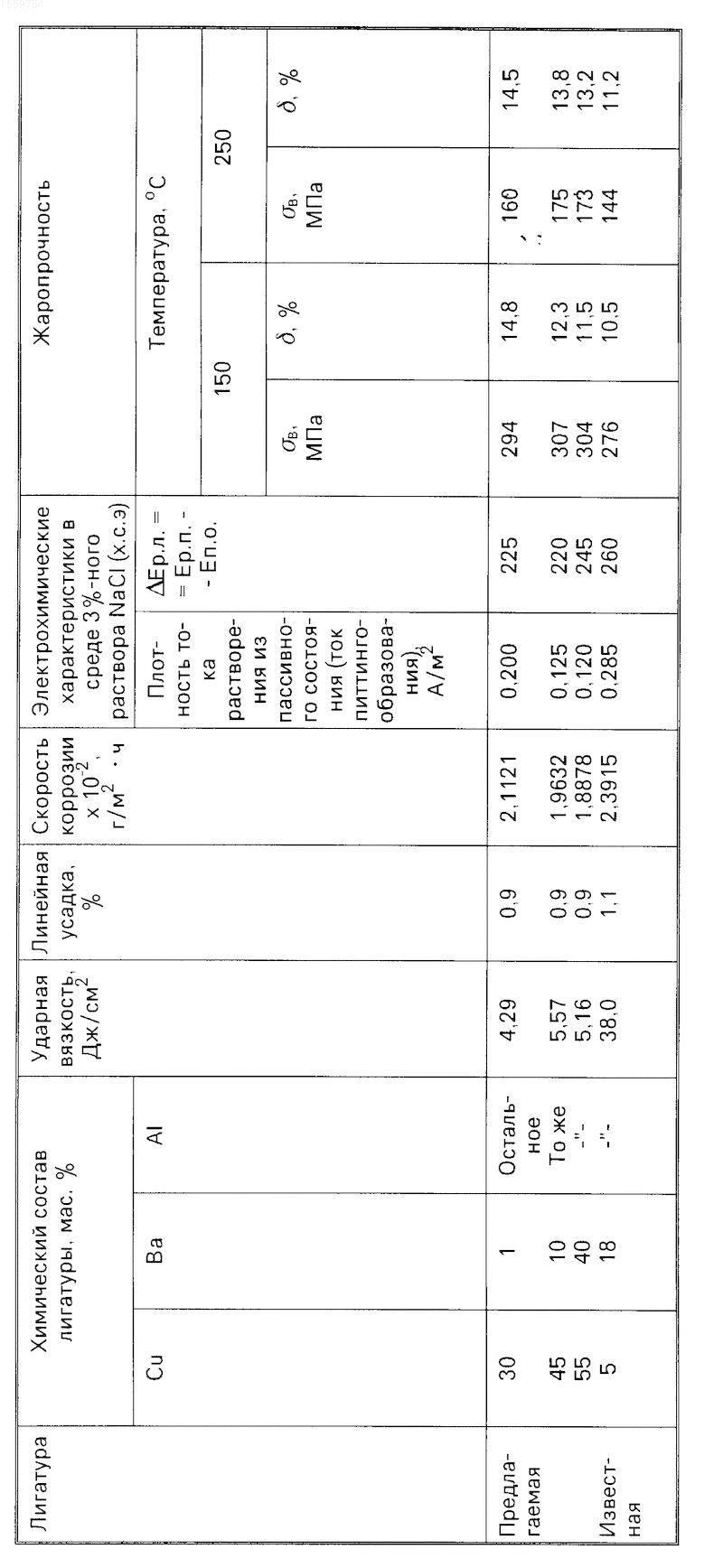

П р и м е р. Готовят несколько вариантов смесей ингредиентов, соответствующих предлагаемой и известной лигатурам. Каждая смесь выплавляется отдельно в шахтных лабораторных вакуумных печах в атмосфере инертного газа. Составы лигатур и параметры осуществления способа приведены в таблице.
Полученные лигатуры используют при производстве литейного алюминиево-медного сплава АМХ-605. Состав сплава, мас. Сu 6,0, Mn 0,5, Cr 0,23, Тi 0,22, Zr 0,20, Fe 0,16, Al остальное. В расплав сплава вводят при 720оС расчетное количество предлагаемой комплексной лигатуры таким образом, чтобы содержание бария в сплаве составляло 0,01-0,5 мас. После отстаивания расплава отливают образцы в нагретый кокиль для механических, коррозионных и структурных исследований. Образцы для механических испытаний подвергают термообработке по режиму Т5.
Коррозионно-электрохимические исследования сплавов проводят на потенциостате П-5827 М в среде 3%-ного раствора NaCl при скорости развертки потенциала 1 МВ/с.
Как следует из данных, представленных в таблице, предлагаемая лигатура позволяет существенно повысить стойкость сплава АМХ-605 к коррозии, а также увеличить ударную вязкость и жаропрочность. При изменении состава лигатуры таким образом, что содержание бария и меди выходит за предлагаемые пределы, свойства сплава снижаются. Более высокая ударная вязкость и жаропрочность, стойкость к питтинговой коррозии сплавов, легированных предлагаемой лигатурой, позволяет увеличить срок службы и эксплуатационные характеристики изделий из них.
Изобретение относится к лигатурам для алюминиевых сплавов. Целью изобретения является повышение ударной вязкости, жаропрочности и стойкости к питтинговой коррозии сплавов. Лигатура содержит, мас.%: Cu 30 - 55, Ba 1 - 40, остальное - Al. При легировании предлагаемой лигатурой литейного алюминиевомедного сплава АМХ-605 ударная вязкость возрастает до 42,0 - 55,7 Дж/см2, жаропрочность при 150 и 250oС соответственно составляет 294 - 307 и 160 - 175 МПа. Электрохимические характеристики определяют в среде 3%-ного раствора NaCl на потенциостате П-5827М при скорости развертки потенциала 1 мВ/с. Плотность тока коррозии составляет 0,125 - 0,200 А/м2, а показатель питтингоустойчивости
p.n = 220 - 245 мВ. 1 табл. Рисунки
Заявка
4385374/02, 29.02.1988
Институт химии им. В. И. Никитина
Ганиев И. Н, Каргаполова Т. Б, Вахобов А. В, Шакиров Х. Ш
МПК / Метки
МПК: C22C 35/00
Метки: алюминиевых, лигатура, сплавов
Опубликовано: 20.03.1996
Код ссылки
<a href="https://patents.su/0-1559754-ligatura-dlya-alyuminievykh-splavov.html" target="_blank" rel="follow" title="База патентов СССР">Лигатура для алюминиевых сплавов</a>
Алюминиевая лигатура
Номер патента: 1618774
Опубликовано: 07.01.1991
МПК: C22C 35/00
Метки: алюминиевая, лигатура
...А: ) АЛЮМИНИ Е ВАЯ ЛИ ГАТУРА(57) Изобретение относится к цветнойметаллургии, в частности к производству алюминиевых лигатур, используемых для модифицирования алюминия иего сплавов. Цель - снижение расходалигатуры за счет измельчения кристаллов алюминида бора. Лигатура содер"жит, мас.ь: бор 0,5-3,0; кремний 0,612,0; алюминий остальное, причем от"ношение содержания количества кремнияк количеству Ьора в лигатуре составляет 1,2-1,0, При модифицировании алюминия технической чистоты расход лигатуры предложенного состава составляет 18,0-98,0 г/кг. 1 табл.1618774 Лигатуру используют для модифицирования алюминия технической чистоты.При этом количеством вводимой лига"туры добиваются получения одинакового модифицирующего эффекта, соответствующего...
Алюминиевая лигатура
Номер патента: 990856
Опубликовано: 23.01.1983
Авторы: Карпенко, Карписонов, Писченков, Радьков
МПК: C22C 35/00
Метки: алюминиевая, лигатура
...усиливают эффективность использования лигатуры, но при увеличенииконцентрации марганца и железа соответственно более 0,7. и 1,4% снижаются литейюые свойства, Нижние пределыэтих компонентов выбраны от значений,когда их влияние заметно на снижение 40угара лигатуры, при этом нижние пределыкомпонентов могут рекомендовать для 56 4получения слитков и толстостенныхотливок в изложницах и металлическихформах (кокилях), а верхние - для получения тонкостенных плиток, лент истержней на установках непрерывноголитья,П р и м е р . В электрических печах, сопротивления выплавляют лигатурыизвестного и предлагаемого составов,Лигатуры получают методом растворениякомплексных сплавов в перегретом до750-850 С силумине. В качестве шихотовых материалов...
Алюминиевая лигатура
Номер патента: 623894
Опубликовано: 15.09.1978
Авторы: Боков, Вронский, Злотин, Колмогоров, Лейбов, Мастеров, Нефедова, Плахин, Семченков
МПК: C22C 21/00
Метки: алюминиевая, лигатура
...щую титан и бор, дополните поверхностно-активный элем ранный из группы, содержащ и иттрий при,следующем соо компонентов, вес.Ъ: ТитанБорЭлемент, выбранныйгруппы, содержащийиттрийМагнийАлюминийПоверхностно-активныесорбируясь на граняхталлов интерметаллидотормозят их рост.Чем выше дисперснлидов, тем выше эффения алюминия.Оптимальная конценсоставляет 0,2-0,5 ве0,5-0,8 вес .Ъ. Увеличцентраций не приводитному повышению модифиности. При меньших копроисходит измельченидов .23894 1 см чество эер введенгатуры после введлигатуры Титан 3,5-7,5 Бор 0,1-0,3 Алюминий остально 7 Бор Иттрий 2 б,миний Остальное Титан 315 0,3 ттрий Алюмин итанстальное Бор 2,5 5 317 ттрий люминий Остальн Титан 7 Б 820 Магний 0,5Алюминий Остальн Тита 8 о 0 Магни Титан...
Способ подготовки шихты для приготовления алюминиевых сплавов
Номер патента: 1135787
Опубликовано: 23.01.1985
Авторы: Афанасьев, Лебедев, Мельгунов, Прудников
МПК: C22C 1/02
Метки: алюминиевых, подготовки, приготовления, сплавов, шихты
...его через расллав в течение вр"-, алеки 5 мин, а затем подвергнутой пластической деформации в жидко- твердом состоянии существенчого изменения структуры и свойств не имеют. При об.:аботке расплавленной шихты водяным паром в течение времени более 2 мин по сечению слитковпоявляется пористость, что снижает механические свойства алюминиевыхсплавов.,П р и м е р 1. Осуществляют предлагаемый способ на сплаве с 5 мас,7.Сц,Алюминий А 7 нагревают до 700-720 С,расплавляют и расплав наводороживают водяным паром л.5 мин, затем осуществляют его деформацию в жидкотвердом состоянии, для чего алюминийнебольшими порциями 5-1 О г подаютк прессу и кристаляизуют под давлением со скоростью 1 О град/сек.В результате получают дискообразныепластины толщиной...
Способ определения склонности железо-никелевых сплавов к межкристаллитной коррозии
Номер патента: 911240
Опубликовано: 07.03.1982
Авторы: Бекоева, Маркова, Сидоркина, Томашов
МПК: G01N 17/00
Метки: железо-никелевых, коррозии, межкристаллитной, склонности, сплавов
...комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д.4/5филиал ППП Патент, г.ужгород, ул.Проектная, 4 Критерием склонности к межкристаллитной коррозии является устойчивыйрост анодного тока на всем протяжениииспытания при потенциале от +0,75 до+0,85 В, лежащем в области питтингообразования. Рост тока при потенциале +0,75 0;85 В вызван образованиеми развитием питтингов, зарождающихся на. границах зерен. При этом в случае менее склонного к межкристаллитной коррозии сплава ток растет ме.нее интенсивно, чем для более склонного. На сплаве не склонном к межкристаллитной коррозии, рост анодного тока, отмечаемый только в первые1-2 мин, связан с локальной активацией дефектных участков поверхности.торцов, углов,...
Предыдущий патент: Способ освобождения прихваченных труб
Следующий патент: Устройство питания для сверхвысокочастотной печи
Случайный патент: Устройство для смены эластичных покрытий на тумбочках нажимных валиков
