Котел
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1551015
Авторы: Зингер, Сотников, Спиридонов
Формула
Котел, содержащий радиационную и конвективную вертикальные шахты, соединенные между собой горизонтальным газоходом, на верхней и нижней стенках которого размещены сопла подачи газов рециркуляции, отличающийся тем, что, с целью повышения экономичности путем улучшения смешения газов, горизонтальный газоход снабжен клиновидным рассекателем, направленным вершиной в сторону радиационной шахты и установленным в зоне размещения сопел с возможностью перемещения вдоль газохода.
Описание
Целью изобретения является повышение экономичности котла путем улучшения смешения газов.

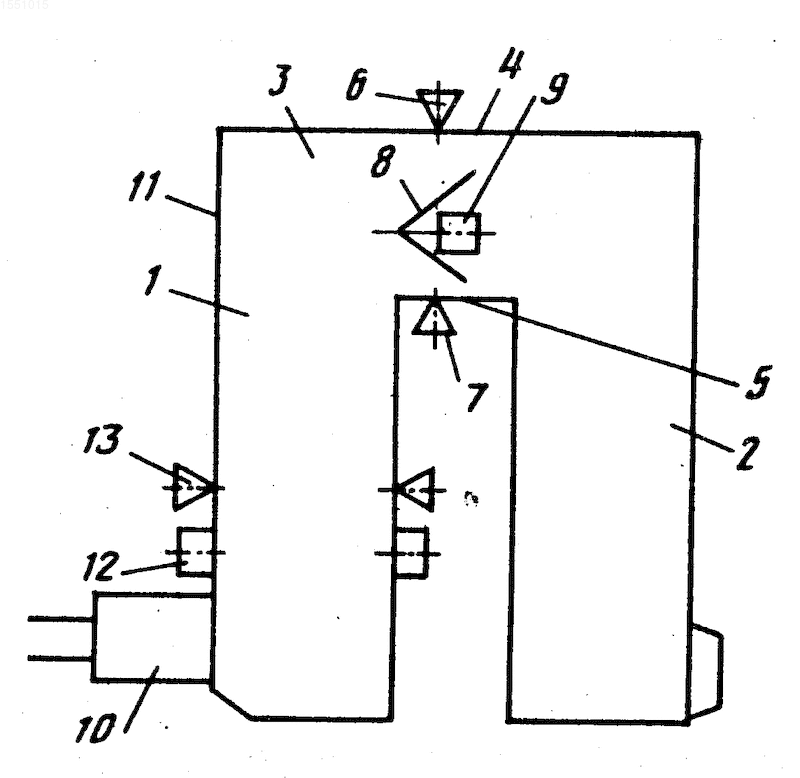

На чертеже схематично изображен общий вид котла.
Котел содержит радиационную и конвективную вертикальные шахты 1 и 2 соответственно, соединенные между собой горизонтальным газоходом 3. На верхней и нижней стенках 4 и 5 газохода 3 размещены сопла 6 и 7 соответственно подачи газов рециркуляции. Горизонтальный газоход 3 снабжен клиновидным рассекателем 8, направленным вершиной в сторону радиационной шахты 1 и установленным в зоне размещения сопел 6 и 7 с возможностью перемещения вдоль газохода 3. Рассекатель 8 снабжен механизмом 9 для его осевого перемещения. Шахта 1 подключена к генератору плазмы (не показан) через диффузор 10, на стенках 11 шахты 1 размещены горелки 12 и воздушные сопла 13.
Котел работает следующим образом.
Из генератора плазмы через диффузор 10 в шахту 1 подают газы, в которую также подают через сопла 13 воздух на дожигание. Продукты сгорания их шахты 1 поступают в горизонтальный газоход 3, в пределах которого происходит затвердевание присадка и выравнивание параметров потока перед конвективной шахтой 2. Газы рециркуляции подают через сопла 6 и 7 со стенок 4 и 5 газохода 3. Положение рассекателя 8, определяемое механизмом 9, соответствует оптимальному для данного значения глубины проникновения струй газов рециркуляции. При этом обеспечивается полное смешение газов в газоходе 3. При изменении режима работы котла меняется глубина проникновения струй. При этом, чтобы обеспечить полное смешение газов, рассекатель 8 перемещают механизмом 9 вдоль газохода 3 в новое положение, которое соответствует полному смешению газов в данном режиме работы котла. Таким образом, во всех режимах работы в котле обеспечивается полное смешение газов и равномерность температур перед конвективной шахтой.
Изобретение относится к энергетике и м.б. использовано на магнитогидродинамических станциях. Цель изобретения - повышение экономичности путем улучшения смешения газов. Газы рециркуляции подают через сопла 6 и 7 в газоход 3. Положение рассекателя 8, определяемое механизмом 9, соответствует оптимальному для данного значения глубины проникновения струй газов рециркуляции. При этом обеспечивается полное смешение газов в газоходе 3. При изменении режима работы котла меняется глубина проникновения струй. При этом, чтобы обеспечить полное смешение газов рассекатель 8 перемещают механизмом 9 в новое положение, которое соответствует полному смешению газов в данном режиме работы котла. Полное смешение газов в газоходе 3 обеспечивает равномерность температуры газов перед конвективной шахтой 2. 1 ил.
Рисунки
Заявка
4471590/06, 08.08.1988
Казанское научно-производственное объединение "Нефтепромавтоматика"
Спиридонов Ю. А, Зингер М. И, Спиридонов А. Ю, Сотников В. Г, Спиридонов М. Ю
МПК / Метки
МПК: F23C 9/00
Метки: котел
Опубликовано: 10.08.1996
