Влагоотделитель
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Влагоотделитель, содержащий корпус с входным и выходным патрубками, расположенным в нем коагулятором, внутри которого установлен завихритель с пазами в виде жалюзи полуовальной формы, образующими каналы и влагосборную камеру, отличающийся тем, что, с целью повышения эффективности влагоотделения, он содержит дополнительный завихритель, установленный между коагулятором и основным завихрителем, выполненными в виде цилиндров, причем пазы дополнительного и основного завихрителей образуют каналы овальной формы, а по оси корпуса между завихрителем и выходным патрубком соосно установлены обечайки с диаметром, увеличивающимся от патрубка к завихрителю, образующие одна с другой кольцевые зазоры для отвода влаги во влагосборную камеру, причем одна из обечаек в зоне патрубка имеет конусообразный участок.
Описание
Целью изобретения является повышение эффективности влагоотделения.

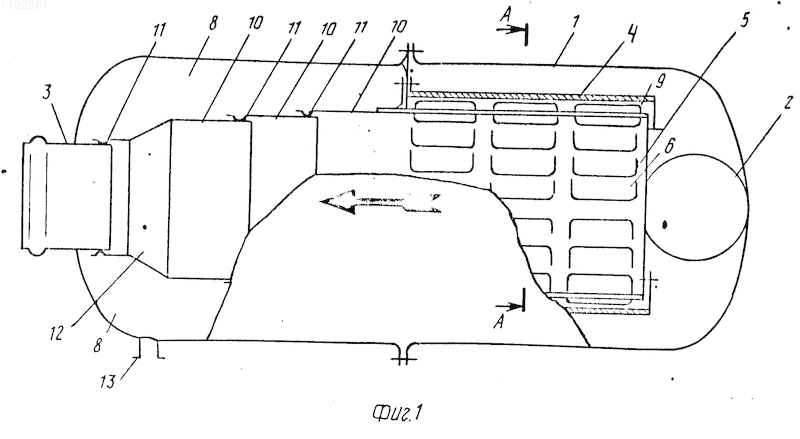

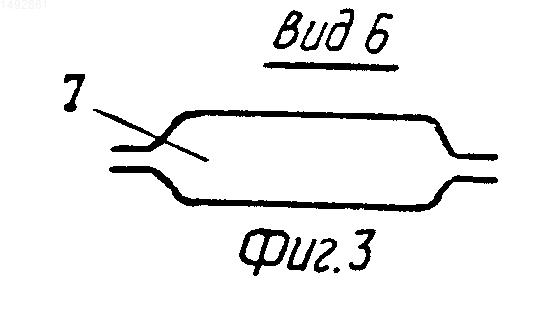

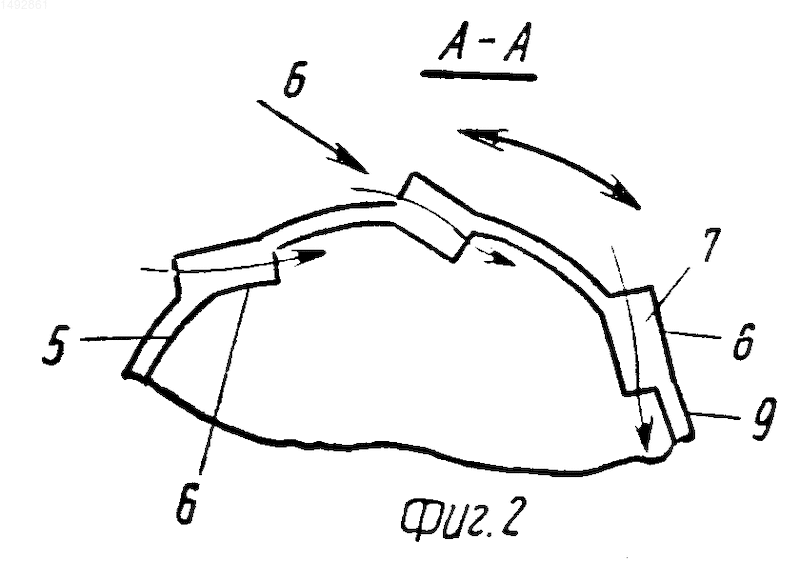

На фиг. 1 изображен предлагаемый влагоотделитель; на фиг. 2-разрез А-А на фиг. 1; на фиг. 3- вид Б на фиг. 2.
Влагоотделитель содержит корпус 1 с входным 2 и выходным 3 патрубками, расположенным в нем коагулятором 4, внутри которого установлен завихритель 5 с пазами 6 в виде жалюзи полуовальной формы, образующими каналы 7 и влагосборную камеру 8.
Влагоотделитель содержит дополнительный завихритель 9, установленный между коагулятором 4 и основным завихрителем 5, выполненными в виде цилиндров, причем пазы 6 дополнительного 9 и основного 5 завихрителей образуют каналы 7 овальной формы, а по оси корпуса 1 между завихрителем 5 и выходным патрубком 3 соосно установлены обечайки 10 с диаметром, увеличивающимся от патрубка 3 к завихрителю 5, образующие одна с другой кольцевые зазоры 11 для отвода влаги во влагосборную камеру, причем одна из обечаек 10 в зоне патрубка 3 имеет конусообразный участок 12. Влагосборная камера 8 имеет сливной штуцер 13. Входной патрубок 2 установлен к корпусу 1 тангенциально. Коагулятор 4 выполнен из нескольких слоев металлической сетки.
Влагоотделитель работает следующим образом.
Влажный воздух поступает через входной патрубок 2, проходит коагулятор 4, в котором происходит увеличение размеров частиц влаги, затем укрупненные капли влаги поступают в каналы 7 овального профиля завихрителя.
Движение капель по каналу 7 овального профиля происходит под определенным углом к внутренней поверхности завихрителя 5, капли приобретают вращательное движение и за счет центробежной силы отбрасываются на внутреннюю поверхность завихрителя 5, а затем по обечайке 10 попадают в кольцевые зазоры 11, каждый предыдущий зазор 11 облегчает работу последующего, так как уменьшается толщина пленки жидкости. Отсепарированная влага попадает во влагосборную камеру 8, а затем дренируется через сливной штуцер 13.
Изобретение позволяет повысить эффективность влагоотделения в системах кондиционирования воздуха. В корпусе 1 с входным 2 и выходным 3 патрубками (П), расположен коагулятор 4. Внутри коагулятора 4 установлен завихритель 5 с пазами 6 в виде жалюзи полуовальной формы, образующими каналы и влагосборную камеру 8. Завихритель 9 установлен между коагулятором 4 и завихрителем 5, выполненным в виде цилиндров. Пазы 6 завихрителей 9 и 5 образуют каналы овальной формы. По оси корпуса 1 между завихрителем 5 и П 3 соосно установлены обечайки 10 с диаметром, увеличивающимся от П 3 к завихрителю 5. Обечайки 10 образуют одна с другой кольцевые зазоры 11 для отвода влаги в камеру 8. Одна из обечаек 10 в зоне П 3 имеет конусообразный участок 12. 3 ил.
