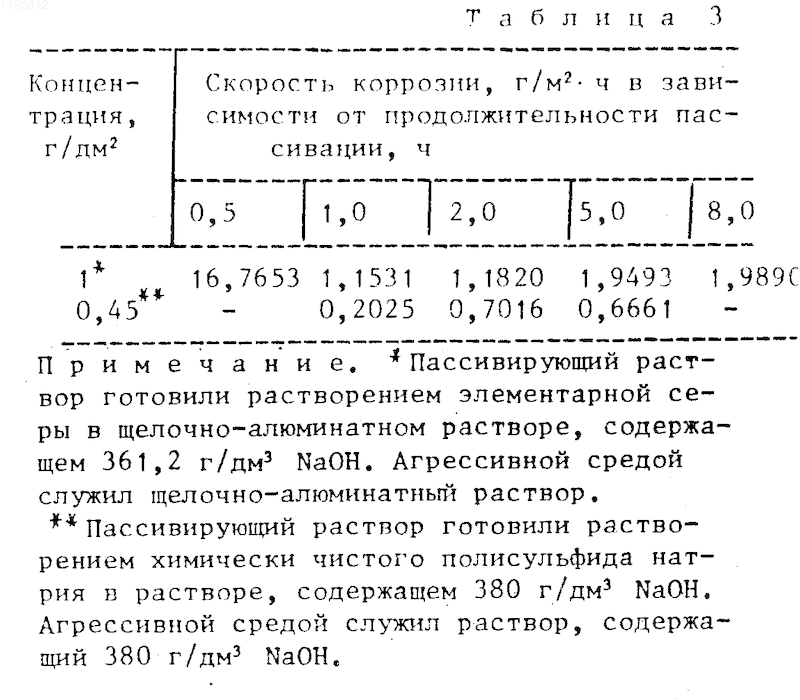

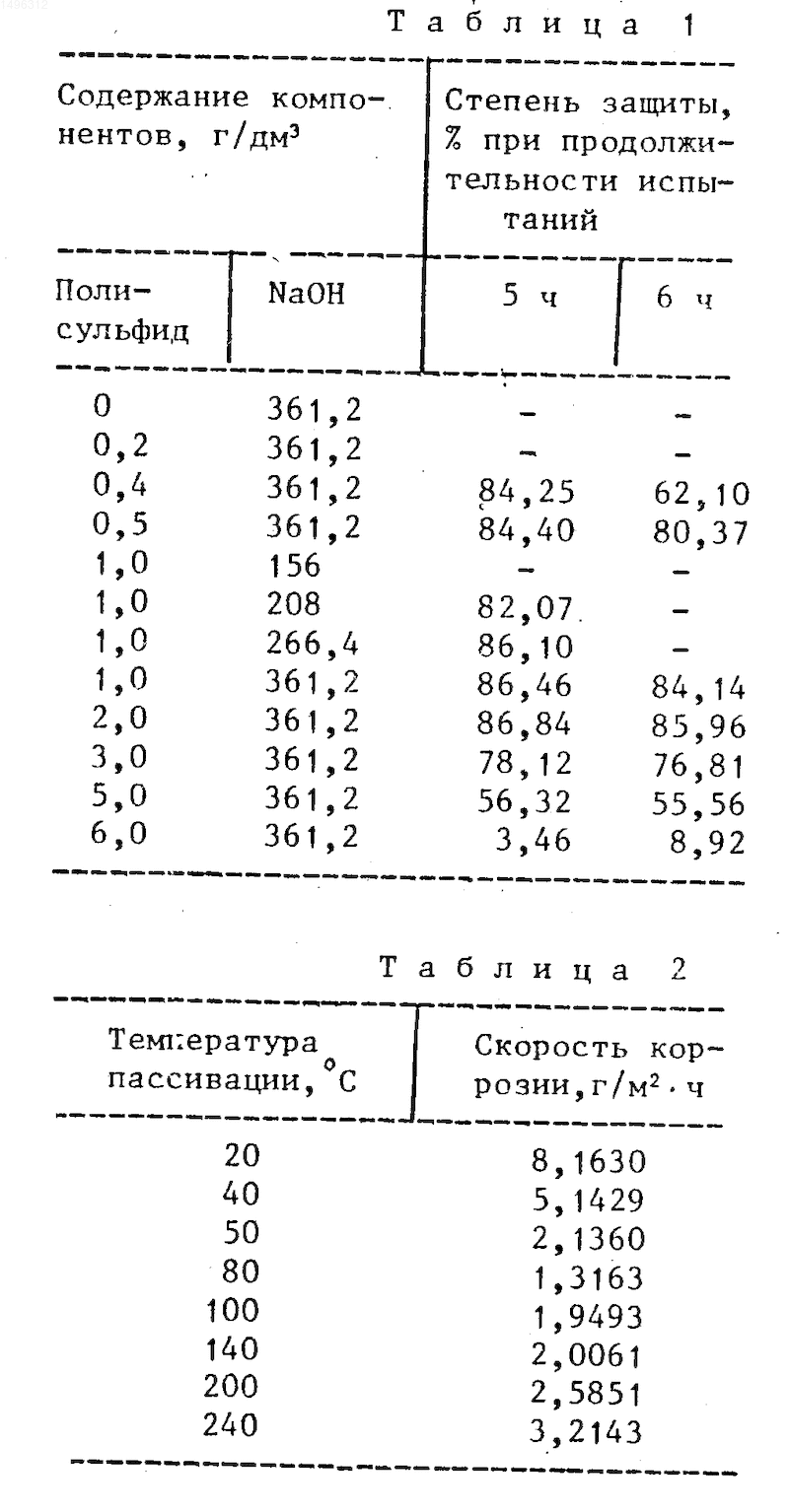

Способ защиты стальной аппаратуры от коррозии в щелочной среде

Номер патента: 190167

Опубликовано: 01.01.1967

Авторы: Аронсон, Балезин, Беленьки, Всесоюзный

МПК: C23F 11/04

Метки: кислот, коррозии, металлов, растворах, торможения, черных

...этих веществ в виде гранул, содержащих стеариновую кислоту, при одновременном добавлении в раствор пропаргилового спирта увеличивает торможение коррозии как при комнатной, так и при повышенной (50 - 70 С) температурах. Последнее обстоятельство имеет особенно большое значение, так как большинство известных ингибиторов не обладают достаточной активностью прн температурах выше комнатной,П р и м ер 1. В 1%-ную серную кислоту вводят 0,15 г/л гранулированного 2-меркаптобензимидазола (в гранулах содержится 1 - 2% стеариновой кислоты) и 25 г/л пропаргилового спирта. Скорость коррозии образцов Ст. 20 при 60 С25 г/лвчас,торов (р) О,0 Ю 5Т= - =0,0624 час.Пример 2. Вдят 0,15 г/л гранимидазола и 10 г/рость коррозии оингибитора (ро)занной смеси в...

Номер патента: 1740495

Опубликовано: 15.06.1992

Авторы: Дандыбаев, Токмурзин

МПК: C07D 213/127, C23F 11/14

Метки: ингибитора, кислотной, коррозии, металлов

...и м е р 4. Аналогично примеру 1 30 берут 31 г(0,3 М) соединения , 100 г(0,3 М) соединенияи 37,9 г (0,3 М) соединенияи нагревают при 90 С в течение 4,0 ч, Получают 168,5 г реакционной массы, в которой содержится 75,4 г (85,0 ) ингибитора. 35Как видно из примеров, дальнейшее увеличение малярного соотношения более чем 1,63:1;1 не приводит к увеличению выхода продукта, а уменьшение молярного соотношения снижает выход продукта. Та ким образом, оптимальным молярным соотношением исходных веществ является :; =(1 - 1,1):1:1. Выход продукта- ингибитора кислотной коррозии металлов - при оптимальном молярном соотношении до стигает до 957 .Ингибирующую способность полученного ингибитора кислотной коррозии металлов проверяют следующим образом.Для...

Номер патента: 1799873

Опубликовано: 07.03.1993

Авторы: Дрикер, Дятлова, Карандеева, Цирульникова

МПК: C02F 5/14, C07F 9/38

Метки: 4-бис3-окси-2-гидроксиаминобис(фосфонометил)пропил, бензол, ингибитора, качестве, коррозии, металла, солеотложений

...ингибитора солеотложений и коррозии,П р и м е р 2, Воду с карбонатным индексом (произведение общей щелочности на кальциевую жесткость) 15 мг-экв/л (общая жесткость 5 мг-экв/л, щелочность 3 мг-экв/л) и 20 мг-экв/л (общая жесткость 5 мг-экв/л; щелочность 4 мг-экв/л), приготовленную смешением эквивалентных количеств СаС 2 и Ма Н СОз, нагревают в автоклаве емкостью 200 мл, изготовленном из стали Х 18 Н 9 Т при температурах 150 и 170 С, В обрабатываемую воду вводят смесь ОЭДФ и ХДМЭИДА (прототип) при массовом соотношении 1 , 1 в количестве 5 мг/л и БОПФв виде 0,1% в количестве 1 - 5 мг/л,В автоклав завешивают также пластинки, изготовленные из стали 3, время экспозиции 4 ч, Свойства реагентов ин гибировать солеотложения определяют по...

Номер патента: 1675406

Опубликовано: 07.09.1991

Авторы: Артемов, Верик, Евдоков, Коровайный, Лелюк, Михайличенко, Тураев, Чернышов

МПК: C25D 21/04

Метки: защиты, испарения, растворов

...14 250 1 Предлагаемый2 3 4 5 6 7 9 10 100 100 100 99,5 99,0 98,5 98 97,5 97,0 96,5 Монослой и 0,5 1,0 1,5 2,0 2,5 3,0 3,5 Таблица 2 Состав Содержание паровсерной кислоты,г/м Эффективность защиты, 7,После укрытия До укрытия Известный 1 Предлага - емый2 3 4 5 6 7 8 9 10 80,9 63,91 21 80,8 81,1 81,3 80,5 80,8 80,9 81,2 80,9 81,1 61,337,146,66,44,444,374,476,46,34 24,1 91,2 91,9 92,1 94,5 94,6 94,5 92,1 92,0 В табл. 1 приведены составы компонентов укрытия, в табл. 2 - данные по эффективности. Содержание паров серной кислоты определяют путем поглощения их фильтром АФА-ХА и колориметрическим определением с иодит-иодатом. Сернистый ангидрид поглощают хлоратом калия в поглотителе ЗО Рихтера, расположенным при отборе пробпосле фильтра АФА....

Номер патента: 1693128

Опубликовано: 23.11.1991

Авторы: Басманова, Курашвили

МПК: C25C 7/00

Метки: извлечения, металла, раствора, электролизом

...на катоде 3,5 А/дм, Процесс начинаот при неполностью погруженном катсде и ведут его в течение ЗО мин, затем отслаивают от катода часть металла в виде ленты, подключают к ней контакт и постепенно погружают раму с катодом в электролит. Погружение рамы с катодом продолжают до упора до дна злектролизера, Так как свободно вращающийся катод в раме располагается на высоте 7 см, то при полном погружении рамы катод оказывается на расстоянии 7 см от нижних концов вертикально расположенных анодов.После установки рамы с катодом на максимальной глубине отслоенную ленту вытягивают из раствора вертикально вверх, при1693128 этом вытягиваемая лента вращает катод икак бы сматывается с него. Результаты приведены в табл.2.Способ позволяет увеличить...
