Вертикальная камера сгорания мгд-генератора
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
1. ВЕРТИКАЛЬНАЯ КАМЕРА СГОРАНИЯ МГД-ГЕНЕРАТОРА, содержащая корпус с закрытым верхним торцом, тангенциальным каналом для подачи топливной смеси, узел подачи присадки и плазмоотводящий канал, отличающаяся тем, что, с целью повышения экономичности, узел подачи присадки выполнен в виде кольцевого коллектора с тангенциальными выходными соплами, размещенного у верхнего торца корпуса.
2. Камера по п. 1, отличающаяся тем, что тангенциальные выходные сопла кольцевого коллектора направлены противоположно тангенциальному каналу для подачи топливной смеси.
Описание
Целью изобретения является повышение экономичности.

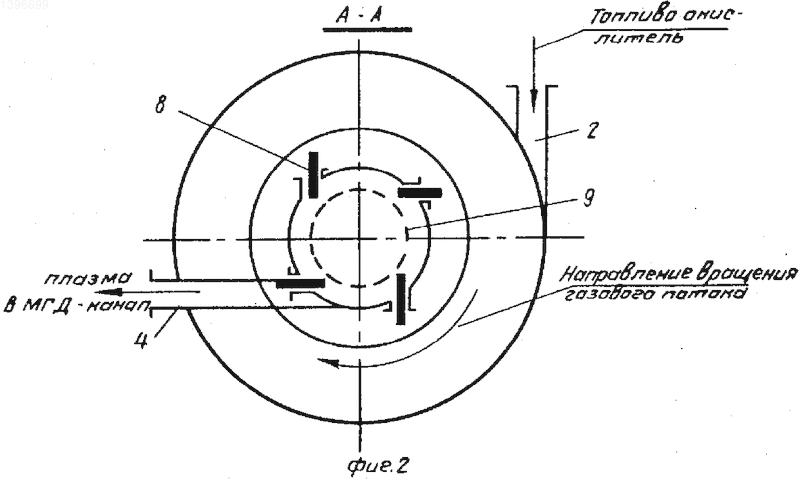

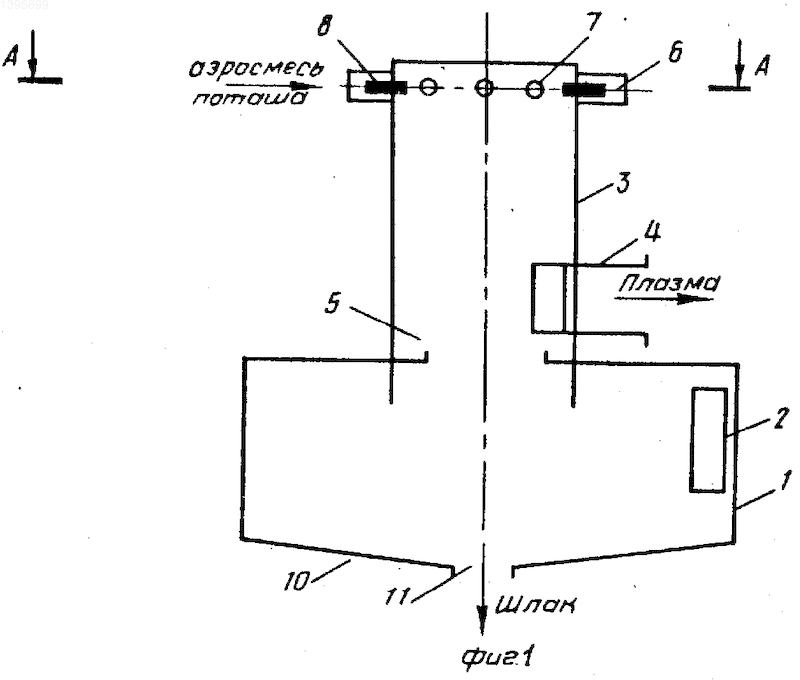

На фиг. 1 изображен схематично продольный разрез камеры сгорания; на фиг. 2 - сечение А-А на фиг. 1.
Камера имеет вертикальный цилиндрический корпус 1 с каналами 2 для тангенциального ввода топлива в виде угольной пыли и окислителя. Верхняя часть камеры выполнена в виде цилиндра 3 меньшего диаметра и имеет плазмоотводящий канал 4, расположенный в нижней части цилиндра 3. Между корпусом 1 и цилиндром 3 имеется отверстие 5. В верхней части цилиндра 3 для смешения поташа и газообразных продуктов сгорания расположен коллектор 6 с отверстиями 7, в которых установлены регулируемые сопла 8. Подача аэросмеси поташа производится по касательной к мнимой окружности 9, расположенной внутри цилиндра 3. В нижней части камеры сгорания расположено днище 10 с леткой 11 для выпуска шлака из камеры сгорания в жидком виде.
Работа камеры сгорания осуществляется следующим образом. Угольная пыль и окислитель вдуваются с высокой скоростью через канал 2 в корпус 1 камеры сгорания, где производится сжигание топлива при высоких температурах. Частицы расплавленной золы под воздействием центробежных сил сепарируются на стенки корпуса 1, стекают на днище 10 и удаляются через летку 11. Часть шлака увлекается высокоскоростным газовым потоком в цилиндр 3 и выносится через плазмоотводящий канал 4.
Вращающийся высокотемпературный газовый поток из корпуса 1 поступает в цилиндр 3 камеры сгорания через отверстие 5. Здесь же за счет специфической аэродинамики и вращающегося потока часть газов в виде кольцевого тока поднимается в верхнюю часть цилиндра 3, а другая часть выводится через канал 4. В верхней части цилиндра 3 во вращающийся поток газов через сопла 8 вдувается аэросмесь поташа. Для лучшего смешения присадки с высокотемпературными газами сопла 8 направлены против вращающегося потока газов. Для исключения выпадания частиц присадки на стенки цилиндра 3 подача присадки через сопла 8 производится по касательной к мнимой окружности 9, расположенной внутри диаметра цилиндра 3. Выносимый в цилиндр 3 шлак не поступает в зону смесителя, так как вблизи и вдоль стенок цилиндра 3 имеет место опускной ток газов. Поэтому практически по всей высоте цилиндра 3 присадка не вступает во взаимодействие с основной массой жидкого шлака, что исключает конденсацию паров присадки на пленку шлака в пределах камеры сгорания. (56) Магнитогидродинамическое преобразование энергии/Под ред. Б. Я. и Петрика М. - М. : Наука, 1979, с. 400.
Изобретение может быть использовано для сжигания пылеугольного топлива и получения низкотемпературной плазмы. Цель изобретения - повышение экономичности камеры сгорания. Узел подачи присадки выполнен в виде кольцевого коллектора 6 с тангенциальными выходными соплами 8, размещенного у закрытого верхнего торца корпуса 1. Сопла направлены противоположно тангенциальному каналу 2 для подачи топливной смеси. Верхняя часть камеры выполнена в виде цилиндра 3 меньшего диаметра, в нижней части которого расположен плазмоотводящий канал 4. Благодаря подаче присадки через сопла по касательной к мнимой окружности, расположенной внутри цилиндра 3, исключается выпадание частиц присадки на его стенки. Выносимый в цилиндр шлак не вступает в зону смесителя и присадка не вступает во взаимодействие с основной массой жидкого шлака, что исключает конденсацию паров присадки на пленку шлака в пределах камеры сгорания. 1 з. п. ф-лы, 2 ил.
Рисунки
Заявка
4059022/06, 19.04.1986
Казанский научно-исследовательский институт энергетики, Институт высоких температур АН СССР
Балфанбаев Э. А, Устименко Б. П, Батенин В. М, Толмачев И. Я, Буренков Д. К, Верюгин А. В, Каганов Ю. Ф, Муканов Б, Исмаилов Т. М, Каганова И. А
МПК / Метки
МПК: F23D 21/00
Метки: вертикальная, камера, мгд-генератора, сгорания
Опубликовано: 15.04.1994
