Способ приготовления глиноземсодержащей шихты для получения глинозема спеканием
Формула | Описание | Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Формула
Способ приготовления глиноземсодержащей шихты для получения глинозема спеканием, включающий измельчение глиноземсодержащего сырья с оборотным содовым раствором, смешение его с дробленым известняком, их совместное измельчение до получения фракции класса 0,08 мм, отличающийся тем, что, с целью повышения качества шихты за счет снижения грубых фракций в ней, общее время измельчения компонентов шихты определяют по формуле
tг= tи Kи(1,33-0,33
),
где tг общее время измельчения единицы веса глиноземсодержащего сырья;
tи время измельчения единицы веса известняка до заданной крупности;
Ки отношение удельных производительностей лабораторной мельницы на известняке и на глиноземсодержащем сырье при измельчении до заданной крупности; отношение содержания глиноземсодержащего сырья в классе +0,08 мм готовой шихты к содержанию этого сырья в общей шихте;
1,33 и 0,33 эмпирические коэффициенты,
время измельчения глиноземсодержащего сырья с оборотным содовым раствором составляет 0,43 0,80 общего времени измельчения единицы веса глиноземсодержащего сырья и совместное измельчение компонентов ведут до отношения содержания глиноземсодержащего сырья в классе +0,08 мм к содержанию его в шихте 1,0 0,1.
Описание
Известен способ приготовления глиноземсодержащей шихты, включающей смешение дробленого глиноземсодержащего сырья с оборотным содовым раствором в соотношении, обеспечивающем получение пульпы с влажностью 30 38% измельчение пульпы, смешение ее с дробленым известняком и оборотным раствором в соотношении, обеспечивающем получение пульпы с влажностью 27 31% и известковым модулем 1,96 2,04, и измельчение совместно до требуемого гранулометрического состава [I]
Недостатком этого способа является то, что крупные классы приготовленной шихты оказываются обогащенными более твердым компонентом (глиноземсодержащим сырьем), более мягкий компонент (известняк) переходит в мелкие классы, что при дальнейшей переработке затрудняет прохождение твердофазных реакций в классах крупности шихты и снижает качество конечного продукта, вызывая низкое извлечение глинозема из сырья.
Наиболее близким по технологической сущности и достигаемой цели к изобретению является способ приготовления глиноземсодержащей шихты для получения глинозема спеканием, включающий измельчение глиноземсодержащего сырья с оборотным содовым раствором, смешение его с дробленым известняком, их совместное измельчение до получения фракций класса 0,08 мм [2]
Недостатком известного способа является низкое качество шихты за счет высокого содержания грубых фракций (содержание класса +0,08 мм в готовой шихте составляет 9,2% ) в нефелине 10,7% а в известняке 8,0% что позволяет извлечь глинозем из спека при технологическом выщелачивании на 79,5%
Цель изобретения повышение качества шихты за счет снижения грубых фракций в ней.
Поставленная цель достигается способом приготовления глиноземсодержащей шихты для получения глинозема спеканием, включающий измельчение глиноземсодержащего сырья с оборотным содовым раствором, смешение его с дробленым известняком, их совместное измельчение до получения фракций класса 0,08 мм, где, согласно изобретению общее время измельченных компонентов шихты определяют по формуле:

где tг общее время измельчения единицы веса глиноземсодержащего сырья;
tи время измельчения единицы веса известняка до заданной крупности;
Kи отношение удельных производительностей лабораторной мельницы на известняке и на глиноземсодержащем сырье при измельчении до заданной крупности;

1,33 и 0,33 эмпирические коэффициенты.
Время измельчения глиноземсодержащего сырья с оборотным содовым раствором составляет 0,43 0,80 от общего времени измельчения единицы веса глиноземсодержащего сырья и совместное измельчение компонентов ведут до отношения содержания глиноземсодержащего сырья в классе +0,08 мм к содержанию в шихте, равного 1,0 0,1.
Необходимо отметить, что время измельчения единицы веса известняка tи определяют из литературных источников (каталоги, справочники, монографии), в которых имеется техническая характеристика мельниц, используемых для измельчения известняка в цементной или глиноземной промышленности. Там приводится средняя производительность мельниц при помоле известняка средней прочности до заданной крупности в т/ч. Из этих данных определяется время измельчения единицы веса известняка в ч/т или в мин/т. Кроме того,

Коэффициент измельчаемости (Kизм) определяют путем постановки экспериментов по лабораторному изучению измельчаемости исследуемых сырьевых материалов. При этом определяют, например, удельную производительность лабораторной мельницы по готовому продукту (в т/м3ч или в кг/лч) при измельчении глиноземсодержащего сырья до заданной крупности (q1) и удельную производительность мельницы при измельчении известняка до той же крупности (q2). Беря отношение этих величин, определяют коэффициент измельчаемости Kизм q2/q1.
Относительное содержание

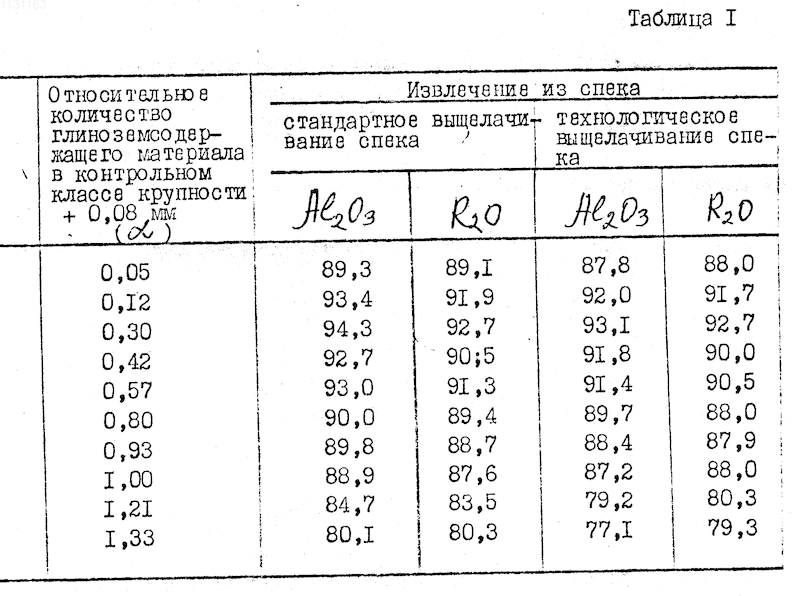

Лабораторные исследования показывают (табл. 1), что, если a больше 1,00, то извлечение глинозема и щелочей резко падает. С уменьшением a до 0,1 извлечение глинозема и щелочей из сырья увеличивается, и затем снова уменьшается. Это объясняется тем, что в шихте известняк по сравнению с глиноземсодержащим сырьем значительно загрублен. При этом не удается организовать хорошее смешение компонентов шихты. Кроме того, значительное переизмельчение глиноземсодержащего сырья приводит к протеканию вредных побочных реакций к пылевыносу из печей. В дальнейшем лабораторные данные были подтверждены результатами опытно-промышленных и промышленным испытаний(см. таблицу 1).

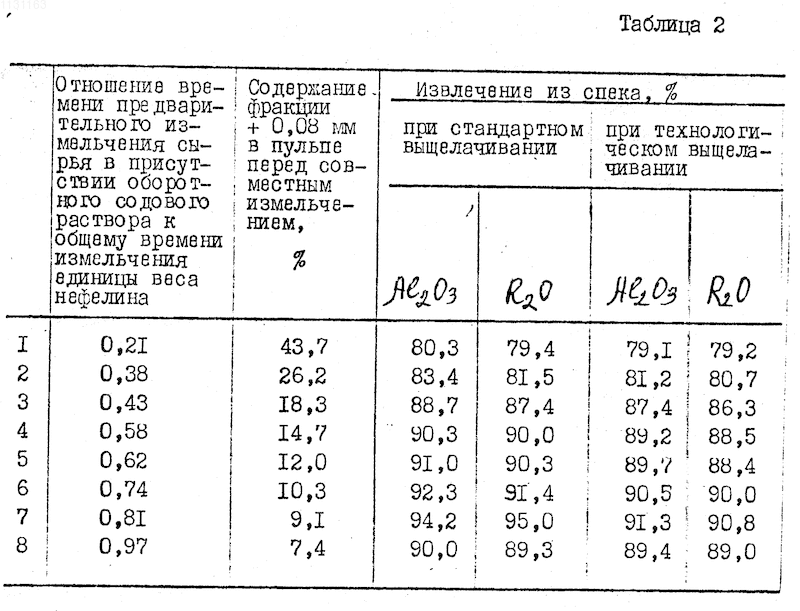

Зная все три величины, входящие в правую часть вышеприведенной формулы, определяют необходимое время измельчения единицы веса глиноземсодержащего сырья (t2) в общей схеме приготовления шихты. При этом отношение времени предварительного измельчения сырья к общему времени его измельчения должно быть в пределах 0,43 0,80. Результаты проведенных лабораторных исследований приведены в табл. 2.
Выполненные исследования показывают (табл. 2), что, если это отношение будет меньше 0,43, то не удается получить высокого извлечения глинозема и щелочей при выщелачивании спека. Если же это отношение больше 0,8, то, хотя извлечение глинозема и щелочей находится на высоком уровне, то глиноземсодержащее сырье будет переизмельчено, что нерационально по следующим причинам.
1. Резко возрастают расходы энергии и материалов на сверхтонкое измельчение твердого компонента, которые не компенсируются выгодами от переработки тонкоизмельченной шихты в последующих пределах.
2. При спекании тонкоизмельченной шихты возможен значительный пылевынос слишком тонких фракций твердого компонента, что приводит к расшихтовке и снижению качества спека, снижает производительность печей спекания.
3. Также при спекании не удается получить спек с заданной пористостью, он становится плотным, легко оплавляется. Это значительно осложняет выщелачивание спека.
Пример. Дробленое глиноземсодержащее сырье, например, нефелиновую руду, крупностью класса +20 мм в количестве 3,8% подают на измельчение в рудные мельницы. Туда же дозируют оборотный раствор, содержащий в среднем 60 г/л R2O (где R K, Na). Глиноземсодержащее сырье с оборотным раствором измельчают в течение времени, равного 0,46 от общего времени, что в данном случае составляет 0,88 1,29 мин на тонну нефелиновой руды. В результате получают нефелиновую пульпу, содержащую фракцию +0,08 мм в количестве 12 18% и влажностью 29 30% Время измельчения определяется следующим образом.
Экспериментальным путем определяют отношение измельчаемости известняка к измельчаемости глиноземсодержащего сырья (Kизм.) для данных конкретных материалов. Например, для сырьевых материалов известняка и нефелиновой руды, как установлено исследованиями, это отношение в среднем равно Kизм. 2,25 при измельчении до крупности 5 10% остатка на сите 0,08 мм.
По литературным данным производительность мельницы 3,2




Одновременное измельчение руды с известняком ведут до такой степени, при которой относительное содержание глиноземсодержащего сырья в контрольном классе крупности шихты будет меньше единицы, например,

По этим данным определяют необходимое время измельчения единицы веса нефелиновой руды t2 в схеме приготовления шихты по формуле:








или




Время совместного измельчения нефелиновой руды с известняком будет равно:







Тогда время предварительного измельчения сырья определится:



или

Отношение времени предварительного измельчения руды к общему времени ее измельчения равно 0,46 (0,88:1,92 0,46 или 1,29:2,81 0,46).
Полученную после предварительного измельчения в течение 0,88 1,29 мин/т, что составляет 0,46 от общего времени, нефелиновую пульпу смешивают с дробленным известняком и оборотным раствором в соотношении, обеспечивающем получение шихты с влажностью 27 31% и известковым модулем 1,96 2,04 и измельчают совместно в известняковых мельницах. Полученную нефелино-известняковую пульпу, содержащую фракцию +0,08 мм в количестве 8 - 12% и влажностью 30% измельчают в домольных мельницах до получения требуемого гранулометрического состава частиц класса +0,08 мм. Количество шихты, которое необходимо корректировать, не превышает 20 30% Эту шихту корректируют в коррекционных бассейнах. Время совместного измельчения нефелиновой руды с известняком составляет 1,04 1,52 мин/т нефелиновой руды. Общее время измельчения руды в схеме приготовления шихты составляет 1,92 2,81 мин/т.
В результате в конечной шихте в контрольном классе крупности (+0,08) поддерживают относительное содержание нефелина

Предлагаемый способ по сравнению с известным имеет следующие преимущества:
улучшается качество шихты как по крупности измельчения, так и по распределению компонентов по классам крупности;
повышается извлечение полезных компонентов (глинозема и щелочи) из сырья при технологическом выщелачивании спека на 1 2%
Способ приготовления глиноземсодержащей шихты для получения глинозема спеканием, включающий измельчение глиноземсодержащего сырья с оборотным содовым раствором, смешение его с дробленым известняком, их совместное измельчение до получения фракции класса 0,08 мм, отличающийся тем, что, с целью повышения качества шихты за счет снижения грубых фракций в ней, общее время измельчения компонентов шихты определяют по формуле
tг= tи


где tг - общее время измельчения единицы веса глиноземсодержащего сырья;
tи - время измельчения единицы веса известняка до заданной крупности;
Ки - отношение удельных производительностей лабораторной мельницы на известняке и на глиноземсодержащем сырье при измельчении до заданной крупности;

1,33 и 0,33 - эмпирические коэффициенты,
время измельчения глиноземсодержащего сырья с оборотным содовым раствором составляет 0,43 - 0,80 от общего времени измельчения единицы веса глиноземсодержащего сырья и совместное измельчение компонентов ведут до отношения содержания глиноземсодержащего сырья в классе +0,08 мм к содержанию его в шихте 1,0 - 0,1.
Рисунки
Заявка
3580681/02, 08.04.1983
Биленко Л. Ф, Владимиров П. С, Дашкевич Р. Я, Киселев А. И, Костин И. М, Логачев Г. П, Сизяков В. М, Сичкар А. И, Пивнев А. И, Балобанов Н. Е
МПК / Метки
МПК: C01F 7/38
Метки: глинозема, глиноземсодержащей, приготовления, спеканием, шихты
Опубликовано: 10.01.1997
Код ссылки
<a href="https://patents.su/0-1131163-sposob-prigotovleniya-glinozemsoderzhashhejj-shikhty-dlya-polucheniya-glinozema-spekaniem.html" target="_blank" rel="follow" title="База патентов СССР">Способ приготовления глиноземсодержащей шихты для получения глинозема спеканием</a>
Предыдущий патент: Способ получения металлокорда
Следующий патент: Способ настройки волноводного трехплечего ферритового циркулятора с согласующим трансформатором
Случайный патент: Прямолинейно направляющий механизм
