Явич

Номер патента: 964588

Опубликовано: 07.10.1982

Автор: Явич

МПК: G05D 9/12

Метки: жидкости, реле, уровня

...рабочем состоянии клеммы катушки 3 подключены к источнику питания(не показан), якорь М удерживаетсяпружиной 5 в оттянутом положении,магнит 15 под действием поплавка 17лежит, на горизонтально ориентированных гранях призм 9 и 10.При этом полярность на катушке 3такова, что создаваемый ею магнитный поток ослабляется полем постоянного магнита 15. Прибор через нормально закрытую электроконтактнуюгруппу 6 отрабатывает сигнал по нижнему предельному знамению уровня жидкости.По мере повышения уровня жидкостимагнит 15 под действием выталкивающейсилы, приложенной к поплавку 17, поворачивается,ро часовой стрелке ив определенный момент захватываетсявторой парой граней призм 9 и 10. и,при этом, за счет переброса полюсовего магнитный поток суммируется...

Номер патента: 964314

Опубликовано: 07.10.1982

Автор: Явич

МПК: F16H 47/06

Метки: механический, мощности, усилитель, явича

...а ведущий элемент 3 - с управляквцим двигателем 4, причем усилитель снабжен гидродинамической передачей 5, и ведомый элемент 1 связан с силовым двигателем 2 посредством последней. Гидродинамическая передача 5 может быть выпатнена, например, в виде. Михее дактор Подписноеого комитета СССРетений и открытий5, Раушская наб., д илиал ППП "Патент", г. Ужгород, ул. Проектная, 4 3 9643гндромуфты, содержащей насосное и тур-"бинное колеса (не показаны).Механический усилитель мощности работает следующим образом.При неподвижном управляющем двигателе 4 ведомый элемент 1 также неподвижен, независимо от величины момента насиловом двигателе 2, так как передачасамотормозящаяся, При этом связанное сведомым элементом 1 турбинное колесо 10муфты 5...

Номер патента: 962251

Опубликовано: 30.09.1982

Авторы: Буравчук, Кузин, Кузнецов, Мышев, Новиков, Посыльный, Явич

МПК: C04B 19/04

Метки: бетонная, смесь

...мм при следующем соотношении компонентов, вес.: Жидкое стекло с модулем 0,8-1,5 Карбидный ил Дробленая горелая породафракции 0,04- 2,5 ммфракции 5-10 мм Тонкомолотая горелая порода Наиболее существенным в части удобоукладываемости набрыэгбетона в гредлагаемой рецептуре является соотношение тонкомолотой горелойпороды к дробленой горелой породе фракции 0,04-2,5 мм равное 3:1, при этом обеспечивается наиболее компактная упаковка структуры готового бетона и однородность покрытий, а также существенно снижается отскок материала в процессе набрыэгбе" тонирования и улучшается транспортируемость смеси в пневмомагистралях.Введение в смесь карбидного ила в количестве 0,5-2 достаточно для достижения требуемой прочности набрызгбетонных покрытий в...

Номер патента: 954734

Опубликовано: 30.08.1982

Авторы: Кушнир, Матросова, Минчин, Явич

МПК: F24H 1/20

Метки: емкости, жидкости, нагрева

...пределами кожуха и образует плотный контакт с открытым еготорцом,На фиг. 1 изображено предлагаемоеустройство при работе электронагревателя;на фиг, 2 .- то же (при демонтаже электронагревателя).3 9547Устройство для нагрева жидкости в емкости 1 содержит электронагреватель 2, установленный в кожухе 3, имеющем открытый торец и снабженном подпружиненным запорным элементом 4, в закрытом положении образующим плотный контакт со стенкой кожуха 3. За" порный элемент 4 расположен за пределами кожуха 3, образует плотный контакт с открытым его торцом и снаб жен эластичным уплотнением.Электронагревателем 2 нагревают жидкость, поступающую из емкости 1 в кожух 3 через открытый торец последнего. Жидкость, нагретая в кожухе 3, 1 з нагревает жидкость,...

Номер патента: 950856

Опубликовано: 15.08.1982

Авторы: Буравчук, Кузин, Мышев, Явич

МПК: E02D 3/12

Метки: грунта, укрепления

...в результате которой обменные катионы (Кф, МдСа+) грунта вытесняются катионами Иа+. Это приводит к уменьшению величины емкости поглощения грунта до значений, исключающих его последующее химическое взаимодействие с силикатом натрия. Концентрация и количество раствора хлористого натрия согласно зависимости (1) принимается в соответствии с начальной емкостью поглощения грунта и объема, подлежащего укреплению грунта. Оставшийся после химической реакции в порах грунта раствор с находящимися в нем обменными катионами (Кф, Мд, Сайф) вытесняют подаваемым под давлением в скважину газом, например сжатым воздухом, вглубь грунтового массива за пределами внешнего диаметра закладываемой оболочки. Затем в грунт нагнетают раствор силиката натрия....

Номер патента: 942936

Опубликовано: 15.07.1982

Авторы: Вайстуб, Волоценко, Кордыш, Явич

МПК: B23Q 5/58

Метки: перемещения, подвижного, привод, узла

...слабее пружины 17.На фиг. 3 показан вариант конструктивного исполнения предохранительного устройства, в котором соединение упругого элемента 16 с ограничительным упором 18 затянуто предварительно с помощью винтов 27, при этом тонкостенный упругий элемент, деформируясь (на ием могут быть выполнены промающий радиальную и осевую нагрузку в обоих направлениях. Наружное кольцо подшипника 9 жестко закреплено в корпусе 8 с помощью фланца 10, а внутреннее кольцо нуса, что и коническая поверхность упругого элемента 16, а вторая имеет угол конуса, превышающий угол самоторможения. На винте 6 размещена гайка, состоящая из жестко закрепленного на подвижном узле 2 корпуса 19 и двух полугаек 20 и 21, посредством которых осуществляется натяг в...

Номер патента: 940858

Опубликовано: 07.07.1982

Авторы: Гейде, Куклич, Труш, Фролов, Цыганок, Явич

МПК: B03C 3/70

Метки: скоростной, электроосадитель

...б, закрепленные в верхней части на кольцевых рамках 7. Последние скреплены радиальными перемычками 8 с защитным кожухом 9, установленным на изоляторах 10. Полые ребра 5 и электрод 1 служат для подсоса чистого воздуха внутрь кожуха 9 с целью защиты изоляторов 10 от загрязнения.Электроды 1, 2, 3 и 4 нижннмн концами введены в воронки 11, 12, 13 и 14, На внутренних поверхностях воронок 12, 13 и 14 установлены наклонные желоба 15, 16 и 17, соединенные прн помощи опускных каналов 18, 19 и 20 с каналом 21, который является продолжением центральной воронки 11 и предназначен для вывода улов ленной жидкости из элсктроосадптеля.Элсктроосадитсль работает следующимобразом.Прн прохождении загрязненного газаерез электроосаднтель со скоростью 5 - 25 10...

Номер патента: 936392

Опубликовано: 15.06.1982

Авторы: Бобков, Кочеркевич, Озеров, Явич

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...5 приводит к появлению "0" на его выходе и начала разряда конденсатора узла 6, Конец разряда его привои и дит к появлению состояния 0 на входе 10 элемента 1 и "0" на его выходе, что.в свою очередь приводит к началу разряда теперь уже конденсатора узла 4. Таким образом, на выходах 15 и 16 устройства получаются противофазные импульсы, длительность которых определяется параметрами времязадающих узлов 6 и 4,начальная Фаза колебания при этом спуцайная и нв гарантируется. Режим 1-автоколебательный без синхоонизации.Режим 2. На входе 7 устройства5 5 9363чения питания конденсаторе узлов 4и 6 разряжены, однако на выходе эле-мента 5 состояние "1" и конденсаторузла 6 заряжается до состояния ,По окончанию заряда одновибратор 5(элементы 1 и 5 )...

Номер патента: 928118

Опубликовано: 15.05.1982

Автор: Явич

МПК: F16H 5/26

Метки: вращательного, движения, привод

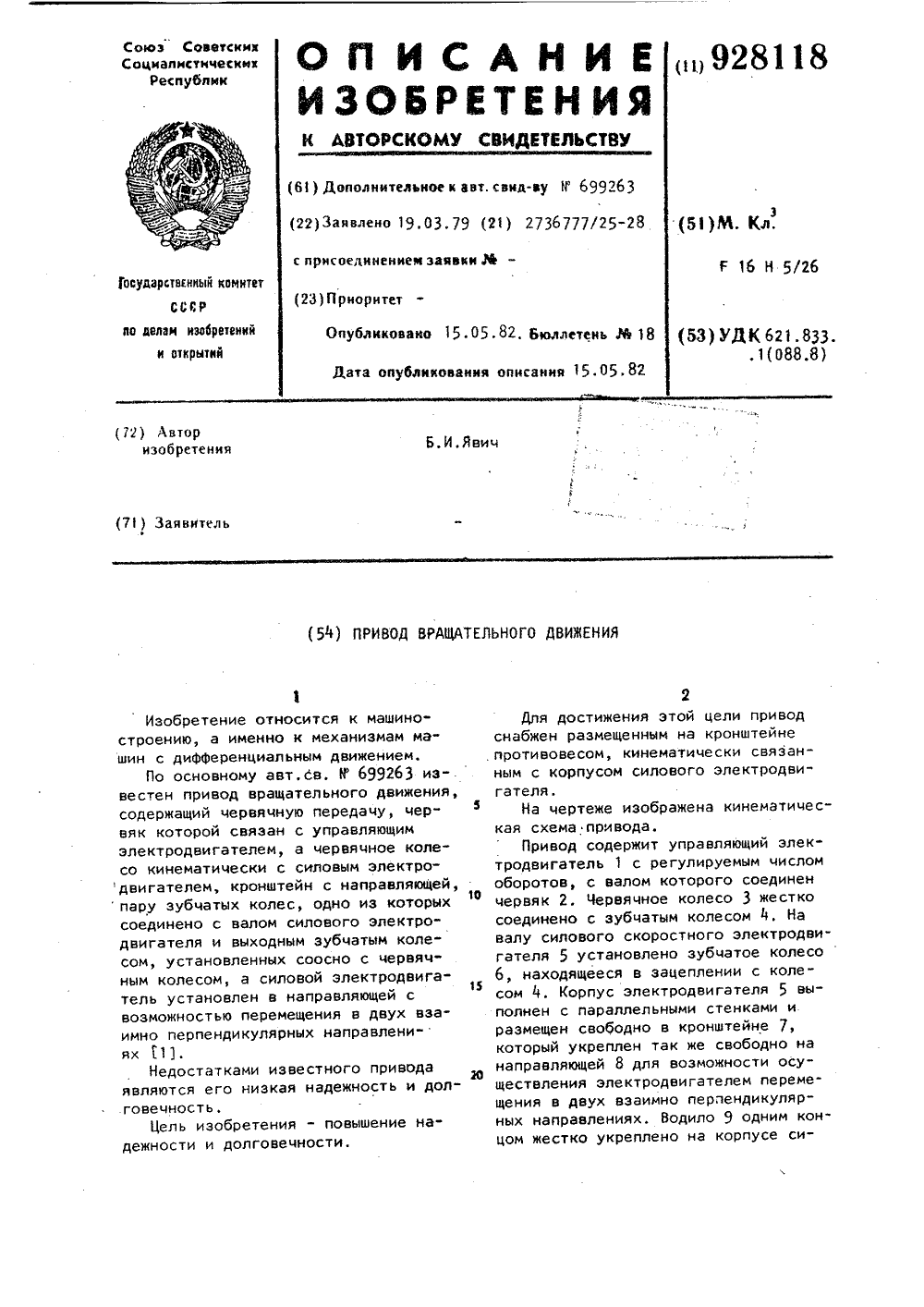

...силового скоростного электродвигателя 5 установлено зубчатое колесо6, находящееся в зацеплении с колет 5сом 1. Корпус электродвигателя 5 выполнен с параллельными стенками иразмещен свободно в кронштейне 7,который укреплен так же свободно на 20направляющей 8 для возможности осуществления электродвигателем перемещения в двух взаимно перпендикулярных направлениях. Водило 9 одним концом жестко укреплено на корпусе сиПривод вращательного движения по 1 ь авт.св. Ю 699263, о т л и ц а ю щ и йс я тем, что, с целью повышения его надежности и долговечности, он снабжен размещенным на кронштейне противовесом, кинематически связанным с 26 корпусом силового электродвигателя,ВНИИПИ Заказ 3210/50 Тираж 981 Подписное оектная,Филиал ППП "Патент", г....

Номер патента: 918624

Опубликовано: 07.04.1982

Авторы: Альбрандт, Каспарьянц, Павлов, Эйсмонт, Явич

МПК: F16K 17/22

Метки: отключающее

...необходимой величины.Пружина .б должна иметь большую величину установочных и рабочих усилий,чем пружина 10. В противном случаеотключающее устройство будет открываться. формула изобретения 3 9186На чертеже показано предлагаемое устройство, общий вид.Между патрубками 1 и 2 корпуса устройства размещено седло 3 с уплотнительной фаской 4 и отверстиями 5 для прохода среды. В патрубке 2 выполнена цилиндрическая проточка, в которой расположен нагруженный пружиной 6 стакан 7, на который опирается плунжер 8 с уплотнительной фас кой 9, нагруженный пружиной 10, Между патрубком 2 и стаканом 7 имеется зазор 11. Седло 3 содержит цилиндр 12 для направления поршня 13, являющегося частью плунжера 8. В днище цилинд ра 12 выполнено демпферное отверстие...

Номер патента: 876841

Опубликовано: 30.10.1981

Авторы: Буравчук, Кузин, Мышев, Явич

МПК: E02D 3/12

Метки: грунт, инъектор, нагнетания, раствора

...зазор между винтом и гильзой 12 и- далее через отверстие 14 поступает в 9 образованную шайбами 4, ребрами 13 истенкой скважины 16 внешнюю нагнета 1 О тельную полость и далее в грунт 17. Приэтом формируется свая, имеющая в поперечном сечении форму эллипса. По окончании нагнетания механизм 15 включаютна обратное врашение, в результате чегогайки 9 и 10 и шайбы 4,6,7 и 8 возвра"шаются в исходное положение. р- Высота верхнего и нижнего комплекташайб 4 и 7 принимается равной 2-4 диаметрам скважины 16, а комплект шайб 6 е и 8 - до двадцати диаметров скважины.Такое выполнение предлагаемого устрой13, ства позволяет осуществлять инъектироваля ние в грунт закрепляющих растворов призначительно больших,полсокительных допусасках диаметра скважины и...

Номер патента: 876840

Опубликовано: 30.10.1981

Авторы: Буравчук, Кузин, Мышев, Явич

МПК: E02D 3/12

Метки: грунт, закрепляющего, инъектор, нагнетания, раствора

...выполнены в виде продольных пазов.На фиг, 1 показан предлагаемый инъектор, обший вид; на фиг. 2- сечение А-А на фиг, 1Инъектор имеет тампонажную т буперфорированную трубу 2, наконечник 3, съемный наголовник 4 и выпол ненные на перфорированной трубе 2 угпубпения в виде продольных пазов 5, длина которых меньше длины самой трубы.В пазах 5 заподлицо с нарукнойповерхностью трубы 2 размещены сменные вкладыши 6, удерживаемые винтами 7. По дну паза 6 выполнены сквозные отверстия 8, через которые закрепляющий раствор выходит иэ инъектора наружу. Инъектор при забивке в грунт 9 образует скважину 10.Инъектор работает следующим образом.Предварительно собранный инъектор с помощью отбойного эабивного инструмента погружают в грунт на заданный горизонт...

Номер патента: 876594

Опубликовано: 30.10.1981

Авторы: Балакло, Буравчук, Кузин, Кузнецов, Мышев, Новиков, Посыльный, Явич

МПК: C04B 19/04

Метки: бетонная, смесь

...стекла с модулем 0,8-1,5. Смесь перемешивают и полученную массу ис876594 пользуют для изготовления образцовполусухим способом прессования.Отформированные образцы подвергатгидротермальной обработке при 60-70 Св течение 8-10 ч и термической сушкепри 110 С в течение 8-10 ч. ФI Как следует изданных таблицы, введениекарбидного ила приводит по сравнению с контролем к некоторому приросту прочности высушенных образцов (на 2,0-3,0)и более значительному приросту прочности водонасыщенных образцов на 11-12). При этом коэффициент водостойкости соответственно возрастает на 10,5-11,5, т.е. потеря прочности образцов послеводонасыщения составляет 3,0- 6,0. Прочностьна сжатиевысушенныхобразцовфкг/см Прочностьнасжатиеводонасыценныхобразцов,кг/см...

Номер патента: 863869

Опубликовано: 15.09.1981

Авторы: Кузин, Мышев, Окороков, Явич

МПК: E21D 11/10

Метки: набрызгбетона, нанесения, сопло

...звеном,.передает вращение на конички 7 и далее через муфты 8 - на винтовые пары. При вращении винтов 9 гайки 10 перемещаются по пазам 11 планшайбы 5 и их кулачки 13 сжимают упругую конусообразную насадку 4. Затем электродвигатель отключается. 1 ОРазмер проходного сечения насадки выверяется, например, по шаблону, который профилируется с учетом последующей упругой деформации системы насадка - подпружиненные кулачки под действием нагнетательного давления в пневмотранспортной15 системе набрызгбетонного комплекса.Госле того, как сопло подготовлено к работе, по трубопроводу 19 из машины для оезопалубочного бетонирования подают сухую бетонную смесь. Затворение смеси водой происходит в корпусе 1 с помощью распределителя воды 3. Далее смесь,...

Номер патента: 687647

Опубликовано: 07.08.1981

Авторы: Гусев, Ивашинников, Переверзев, Решетин, Черчинцев, Явич

МПК: B01D 35/06

Метки: газов, электрофильтр

...основным коронирующим электродам знака. На верхней стенке диффузора установлена упругая нажимная щетка 32, входящая в соприкосновение с пластинами осадительных элементов. Нижняя жалюзеобразная стенка волновода соединена с диффузором через пружину 33, а верхняя стенка - через гибкую манжету 34.Электрофильтр работает следующим образом.Осадительные элементы 4, закрепленные на двух роликовых цепях, движутся в плоскости, пересекающей газовый поток так, что направление движения очищаемого газа перпендикулярно к плоскос;ям торцовых пластиносадительных элементов 4. Частицы, взвешенные в газовом потоке, заряжаются в поле коронного разряда, соз.даваемом между коронирующими электродами 8 и осадительнымн элементами 4.При этом эффективность...

Номер патента: 853239

Опубликовано: 07.08.1981

Автор: Явич

МПК: F16H 1/16

Метки: механический, мощности, усилитель, явича

...зависящей от скорости вращения двигателя 1 и передаточного отношения самотормозящейся передачи.Вместе с колесом 3 с той же скоростью вращается червяк 8 самотормозящейся червячной передачи второго каскада усиления. Колесо 9 вращается под действием момента силового двигателя 7. Соответственно его скорость вращения зависит от угловой скорости червяка 8 и передаточного отношения самотормозящейся червячной передачи второго каскада усиления.Выходной вращающий момент снимается с вала 10. Наряду с червячной могут быть использованы другие типы самотормозяшихся зубчатых передач: винтовые, гипоидные и спироидные, причем последние позволяют получить передаточные отношения 1:1.Соотношение мощностей двигателей 1, 4 и 7 с учетом достижения для...

Номер патента: 848531

Опубликовано: 23.07.1981

Авторы: Баженов, Буравчук, Коваленко, Кузин, Ладыженский, Мышев, Явич

МПК: E02D 27/34, E02D 3/12

Метки: возведения, просадочныхгрунтах, сваи

...способностью обладают такжеповерхностно-активные вещества, относящиесяк группе моющих веществ, напримералкилсульфонаты 850 Ма, алкиларилсульфонаты ВС, Н 50 э йа, алкилсульфатыЙ 504 йа, мыла карбоновых кислот идругие более сложные по строениюповерхностно-активные вещества.Эта группа ПАВ также может успешноприменяться для обработки грунта сцелью снижения прочности структуры. 25При этом лучшими разжимающими свойствами обладают молекулы ПАВ линейного строения, с ярко выраженной полярностью н содержащие в углеводородномрадикале 8-12 атомов углерода, Повышение текучести массы при введенииПАВ обуславливается уменьшением внутреннего трения между частицами грунта, Количество вводимого ПАВ в каждом конкретном случае определяется...

Номер патента: 846899

Опубликовано: 15.07.1981

Автор: Явич

МПК: F16H 37/08

Метки: передача, регулируемой, скоростьюб, явича

...два двигателя 1 и 2, само- тормозящую червячную передачу, имеющую червяк 3 и червячное колесо 4, дифференциал, включающий центоальные колеса 5, 6 и водило 7 с сателлитом 8, который кинематически, например . с помощью двойного универсального шарнира 9, связан с двигателем 1, управляемую сцепную муфту 10, имеющую ведущее звено 11, которое связано через самотормозящую червячную передачу с двигателем 2, и два ведомых звена 12 и 13, которые соединены со846899 формула изобретения Составитель О, Косаревктор М. Келемеш Техред Н. Ковалева . КорректорА ценко аказ 5446/5 5 Тираж 100 ИПИ Государственно о делам изобретени 035 р МоскваЖ,Подписноо комитетаСССРи открытийРаушская наб., д. 4/5 ППП фПатент", г. ужгород, ул. Проектная, 4 фил...

Номер патента: 846638

Опубликовано: 15.07.1981

Авторы: Арзаньянц, Бердников, Кузин, Мышев, Явич

МПК: E02D 3/12

Метки: грунта, иззакрепленного, образования, сваи-опоры

...сечении скважины Цель изобретения - повышение несущей сгособности сваи-опоры путем увеличения рельефности ее поперечного сечения.Указанная цель достигается тем, что образование сваи-опоры из закрепленного грунта заключается в эонном по периметру скважины нагнетании в грунт раствора крепителя, причем раствор нагнетают в грунт под двумя различными давлениями в чередующихся по периметру зонах с превышением большего давления не менее чем в 1,2 раза по сравнению с меньшим.846638 Формула изобретения Составитель В. Клюкин актор Н. Горват Техред А. Ач Корректор Е,РошкоТираж 693Государственноголам изобретенийМосква, Ж, Ра 9ВНИИПИпо д13035 Зак Подписноемитета СССРткрытийкая наб д. 4/5 ПП фПатен Уж гор Филиал Проектная,нагнетательная полость 3...

Номер патента: 843992

Опубликовано: 07.07.1981

Авторы: Беридзе, Мгебришвили, Явич

МПК: A61K 35/78

Метки: галловой, кислоты

...брожения гриба Азрегр 11 пз п 1- дег и массу ферментируют при указанной температуре в течение 3 сут, при аэрировании воздухом со скоростью 2 - 5 л/час. После чего полученную бродильную массу обрабатывают 28 - 30% -ной соляной кислотой 2 ч и продукт кристаллизуют с активированным углем. Получают 1,08 - 1,09 кг стандартного продукта.П р и м е р 2. 10 кг измельченных листьев скумпии и сумаха со средним содержанием танина 12% экстрагируют подщелоченной 20%-ным раствором едкого натра или кар бонатом натрия водой до рН экстракцион ной среды в начале процесса 7,5 при 70 С (соотношение фаз Т:Ж =1:6). Полученный диффузионный сок упаривают до концентрации 7 - 8%, 16 - 18 л упаренного раствора помещают в ферментатор, термоста. тированный...

Номер патента: 832050

Опубликовано: 23.05.1981

Авторы: Арсеньев, Молостов, Роман, Явич

МПК: E21B 29/00

Метки: восстановления, герметич-ности, колонн, резьбовых, скважине, соединений

...пространством и через подпружиненный клапан 6 с надпоршневой полостью 7 узла приводаЦифференциальный поршень 2 в верхней и нижней части имеет уплотнения 8 и 9. Корпус 1имеет камеру 10 заполненную рабочим,агентом для пакеров 11, 12 и камеРУ13 для герметизирующего состава камеры 10 и 13 разделены перегородкой14. Корпус 1 выполнен из несколькихчастей, между которыми для обеспечения герметичности их соединения установлены уплотнения 15 и 16. Цлясообщения камеры с рабочим агентомс полостью пакеров 12 и полости сгерметизирующим составом с выходнымотверстием 17, выполнены осевые 18и радиальные 19 каналы. Выходное отверстие 17 перекрыто мембраной 20.В нижней части устройства имеетсянаконечник 21. Между пакерами 11 и12 установлен локатор...

Номер патента: 819934

Опубликовано: 07.04.1981

Авторы: Бобков, Кочеркевич, Озеров, Явич

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...сумме двух фронтов включения и выключения, а максимальная зависит от постояиной времени КС-цепи, причем С может иметь сколь угодно большую величину, например, 100 10 мкф, а время выдержки составляет несколько часов. При этом полностью исключена воз можность прожога элементов - разряд происходит на резистор б, а зарядный ток ограничен выходными каскадами элемента д, которые практически долускают короткое замыкание выхода.Рассуждения, приведенные выше, действительны для случая, когда в качестве элементов И - 1 НЕ используются МОП- структуры.При реализации устройства на элементах И - НЕ ТТЛ-логики устройство работает аналогично до момента, когда напряжение на конденсаторе 5 начинает приближаться к уровню логического нуля, При этом на...

Номер патента: 818629

Опубликовано: 07.04.1981

Авторы: Буксеев, Крохин, Ламм, Романов, Шадрин, Явич

МПК: B01D 3/32

Метки: аппарат, тепломассообменный

...в трубе 2 и в кольцевой камере 6, образованной между корпусом и трубой, насадочные элементы 7 (фиг. 3), патрубок для подачи жидкости 8, патрубки 9 и О для подачи и отвода газа, патрубок для отвода сконцентрированной жидкости 11, вертикальные перегородки 2, установленные в кольцевой камере 6.Аппарат работает следующим образом. Исходный газовый теплоноситель с температурой 700 в 000 С поступает через патрубок 9 в трубу 2 и в корпус 1. Сюда же поступает жидкость, диспергируемая расЬ81863.Ь , Анйллтельнымй форсункамл. 5.: Ири контакте жидкости с газом происходит ее упарлванле, .упаренный продукт частично ж лидекапель, а частично в виде пленки, стекающей по стенкам корпуса 1, собирается внижней части корпуса л через...

Номер патента: 813035

Опубликовано: 15.03.1981

Автор: Явич

МПК: F16H 5/26

Метки: вращательного, движенияб, привод, явича

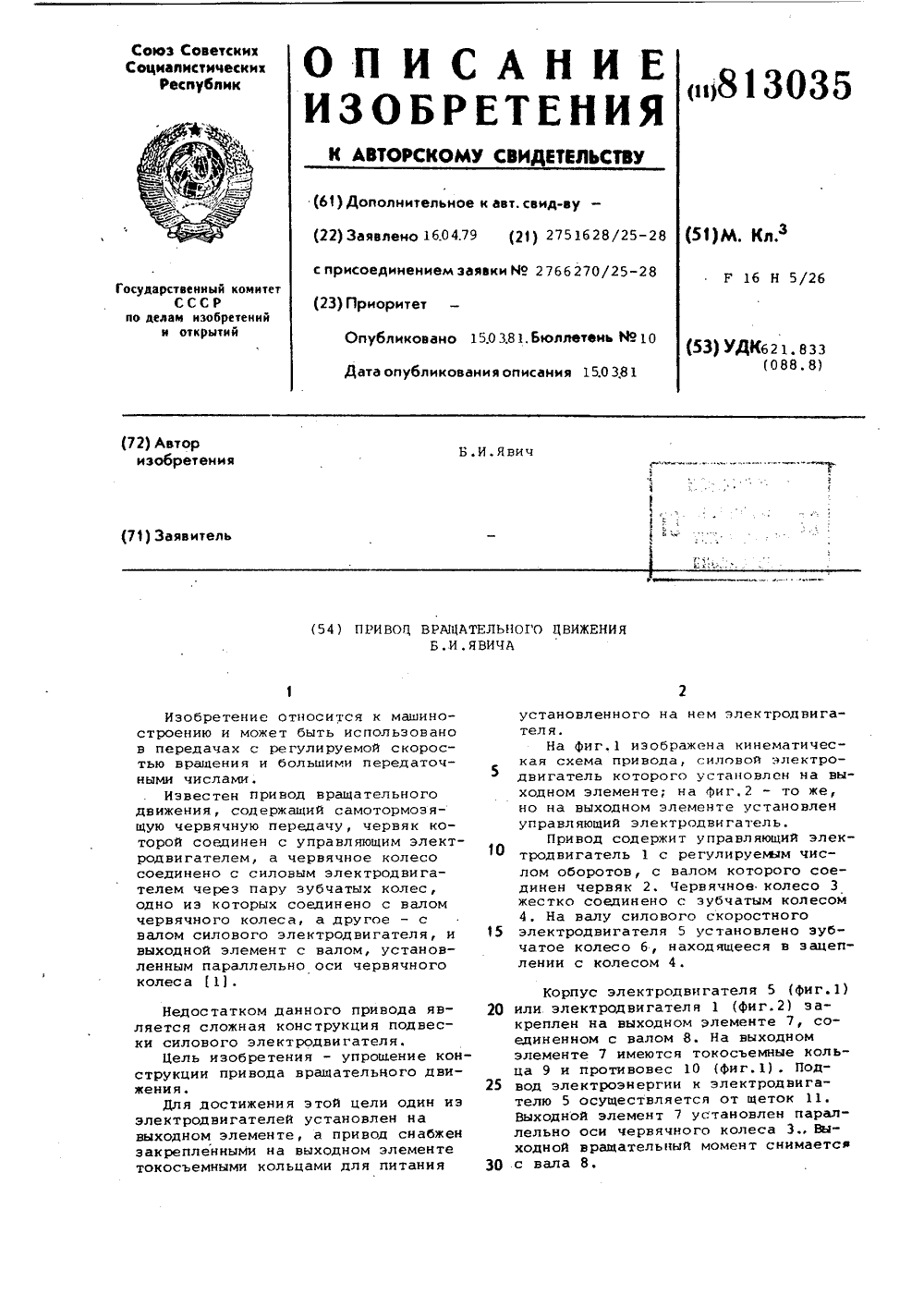

...кинематическая схема привода, силовой электродвигатель которого установлен на выходном элементе; на фиг.2 - то же,но на выходном элементе установленуправляющий электродвигатель.Привод содержит управляющий электродвигатель 1 с регулируемям числом оборотов, с валом которого соединен червяк 2. Червячное колесо 3жестко соединено с зубчатым колесом4, На валу силового скоростного 15 электродвигателя 5 установлено зубчатое колесо 6, находящееся в зацеплении с колесом 4. Корпус электродвигателя 5 (фиг. 1) 20 или электродвигателя 1 (фиг.2) закреплен на выходном элементе 7, соединенном с валом 8. На выходномэлементе 7 имеются токосъемные кольца 9 и противовес 10 (фиг.1). Под вод электроэнергии к электродвигателю 5 осуществляется от щеток...

Номер патента: 810978

Опубликовано: 07.03.1981

Авторы: Кузин, Мышев, Явич

МПК: E21D 5/04

Метки: набрызг-бетонных, нанесения, покрытий, стволах

...себе сопло 23, к которому подведены материальные трубопроводы. Сопло свободно поворачивается в корпусе 24.Имеются специальные замки 25 и 26 соответственно на ободе и кулачке, служащие для сквозной проводки материальныхшлангов к соплу.Винт 11 выводится в вертикальное положение регулировочными винтами 27. На основании 10 закреплена переустанавливаемая мерительная линейка, состоящая изопоры 28, штанги 29 с рисками, расстояниемежду которыми кратно шагу винта 11 икронштейна 30. Штанга 29 фиксируется в В нерабочем состоянии устройство хранится на верхнем этаже подвесного проходческого полка 3 и по мере необходимости бадьевым подъемником переставляется на дно выработки ствола 1.Опущенное с полка на подготовленное дно выработки и выставленное...

Номер патента: 807243

Опубликовано: 23.02.1981

Автор: Явич

МПК: G05D 9/12

Метки: жидкости, реле, уровня

...пружиной 5 и нормальнооткрытыми и нормально закрытымиэлектроконтактными группами 6 и 7.Магнитопроводы запрессованы в разделитель 8.и соединены с ферромагнитнымиполюсными наконечниками, выполненными в виде установленных в одной плоскости осесимметрично относительноцентра вращения поплавкового датчикатрехгранных призм 9 и 10. Поплавковыйдатчик состоит из плоского постоянного магнита 11,. рычага 12 и поплавка 13. Магнит вращается на оси 14,закрепленной на разделителе 8.Устройство работает следующимобразом,В рабочем состоянии клеммы катушки 3 подключены к источнику питания(на чертеже не показан), якорь 4 20удерживается пружиной 5 в оттянутомположении, магнит 11 под действиемпоплавка 13 лежит на горизонтальноориентированных гранях...

Номер патента: 777143

Опубликовано: 07.11.1980

Автор: Явич

МПК: E02D 3/12

Метки: возведения, грунте, просадочном, хранилища

...днища, в период закрепления грунта с противоположной стороны ограждающей конструкции осуществляют нагнетание воды, создавая противодавление на конструкцию.10 Возведение хранилища в просадочномгрунте предлагаемым способом осуществляют в следующей последовательности. Первоначально размечают контур хранилища, по которому в грунте на заданную глубину 15 отрывают траншею шириной, равной толщине ограждающей конструкции. В подготовленную траншею затем укладывают монолитный бетон, а после укладки бетона с внешней и внутренней сторон образовав шейся ограждающей конструкции осуществляют бурение скважин, расстояние между которыми принимают из расчета проникания закрепляющего вещества до поверхности ограждающей конструкции и соедине ния зон...

Номер патента: 777142

Опубликовано: 07.11.1980

Авторы: Кузин, Мышев, Явич

МПК: E02D 3/12

Метки: грунт, закрепляющих, инъектор, нагнетания, растворов

...вверх ступенями, в верхней части каждой из которых выполнены проточки с размещенными в них сквозными отверстиями, расположенными в смежных ступенях на противоположных сторонах, внутренняя перегородка перфорированной трубы выполнена из упругого материала.На фиг. 1 изображен общий вид инъектора с частичным разрезом; на фиг. 2 - сечение А - А фиг. 1.Инъектор имеет тампонажную трубу 1, перфорированную трубу 2, наконечник 3 и съемный наголовник 4,777142 оставитель А, Прямков Квачадзе Техре орректор 3, Тарасова Редактор енчко Изд, 5 Подписи го комитета ССС и открытий шская наб., д. 4/5Типография, пр, Сапунова,Труба 2 имеет отверстия 10 с внутренней зенковкой, через которые закрепляющий агент подается в грунт.Перфорированная труба 2 выполнена...

Номер патента: 769504

Опубликовано: 07.10.1980

Автор: Явич

МПК: G05D 9/12

Метки: предельного, сигнализатор, уровня

...3 к источнику питания (см, линии связи на фиг, 1). На магните 13 запрессованы штифты 20, при этом магнит 12 подпружинен пружинами 21 и может перемещаться,по штифтам. Магниты одинаково ориентированы по,полярности.В,рабочем состоянии клеммы обмотки 3 подключены к нормально открытой контактной грулпе 19, якори 4 и 5 удерживаются своими пружинами 5 и б в оттянутом положении, магнит 12 лежит под действием собственного веса на нижних полюсах скоб 10 и 11, а магнит 1 д отжат до упора,пружинами 21, Полярность на магните 16 такова, что он отталкивается от магнитопровода 1, связанного с магнитом 12. Контактная группа 19 открыта и обмотка 3 обесточена.По мере повьпшения уровня жидкости магниты 12 и 13 на поплавке 15 всплывают и перемешаются...

Номер патента: 768993

Опубликовано: 07.10.1980

Авторы: Кузин, Мышев, Окороков, Явич

МПК: E21D 11/10

Метки: набрызгбетона, нанесения, сопло

...8 и винтовыми 20 парами (винт 9 и гайка 10), установленными с возможностью поворота вокруг центральной оси насадки, например, на поворотных секторах 11, закрепленных на планшайбе. Каждая гайка несет на себе кулачок 12.25 Механизм перемещения кулачка закреплен в корпусе 13. Вращение планшайбы осуществляется от электродвигателя 14 через зубчатую передачу (шестерня 15 на оси электродвигателя и цилиндрический зубча тый венец 16, выполненный на планшайбе).3Зажимное устройство закрыто кожухом 17. Сопло смонтировано на пневмотранспортном трубопроводе 18, проложенном от машины для безопалубочного бетонирования (машина на чертежах не показана). Поворотные секторы фиксируются винтами 19.Перед началом работы производится регулировка проходного...
