Инъектор для нагнетания в грунт закрепляющих растворов

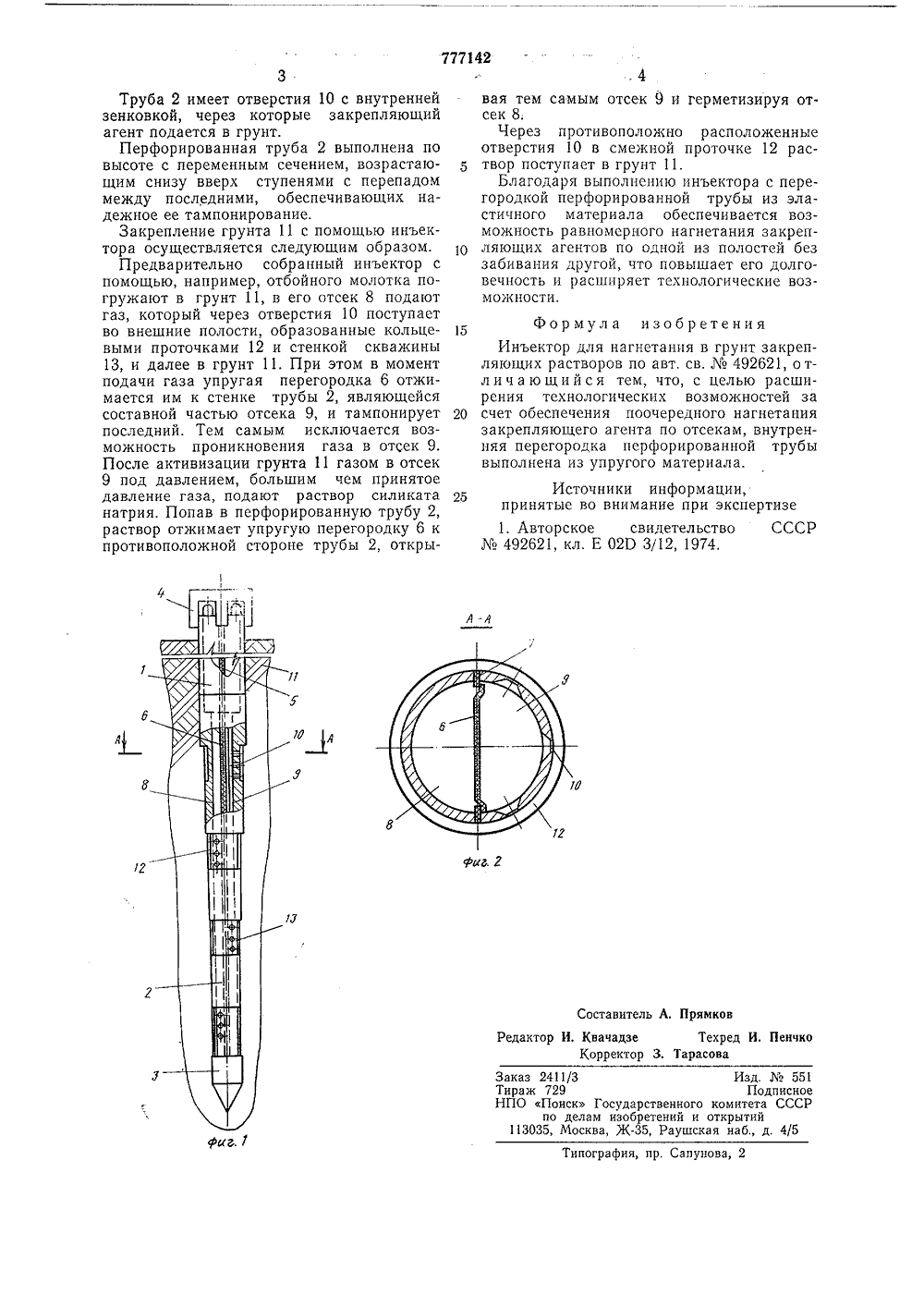

ц УУУ 142 ОПИСАНИЕ ИЗОБРЕТЕНИЯ бааз Советских Социалистическик Республик(45) Дата опубликова писания 07.11,8) ИНЪЕКТОР ДЛЯ ЗАКРЕПЛЯЮЩ 0 Труба 1 снабя перегородкой 5, а ренней перегород ны, закрепленно жесткой рамке 7, тора образованы и 9, по которым ляющих агентов, силиката натрия. есткои внутреннеи 2 - упругой внут- например из резиаренной в трубу 1 м в полости инъекметичных отсека 8 ся один из закрепмер газ и раствор ена ж трубакой 6, й на вв при это два гер подают напри ГосУдаРстееннын комитет (23) При ри Изобретение относится к укреплению грунта при возведении сооружений на слабых грунтах, в частности к устройствам для нагнетания в грунт закрепляющих растворов.Известен инъектор для нагнетания в грунт закрепляющих растворов по основному авт, св.492621, включающее тампонажную и перфорированную трубы, разделенные по высоте внутренней перегородкой, наконечник и наголовник, причем перфорированная труба выполнена с переменным сечением, возрастающим снизу вверх ступенями, в верхней части каждой из которых выполнены проточки с размещенными в ним сквозными отверстиями, расположенными в смежных ступенях на противоположных сторонах 11,Недостаток указанного инъектора заключается в том, что при разновременном нагнетании в грунт по одной из полостей закрепляющего агента возможно его проникание во вторую полость через отверстия, забивание полости и выход инъектора из строя.Цель изобретения - расширение технологических возможностей инъектора за счет исключения забивания при нагнетании закрепляющего агента по одному из отсеков. Н. Кузин и М, П. МышевТрудового Красного Знамевенный университет АГНЕТАНИЯ В ГРУНИХ РАСТВОРОВ Указанная цель достигается тем, что в инъекторе, включающем тампонажную и перфорированную трубы, разделенные по высоте внутренней перегородкой, наконечник и наголовник, причем перфорированная труба выполнена с переменным сечением, возрастающим снизу вверх ступенями, в верхней части каждой из которых выполнены проточки с размещенными в них сквозными отверстиями, расположенными в смежных ступенях на противоположных сторонах, внутренняя перегородка перфорированной трубы выполнена из упругого материала.На фиг. 1 изображен общий вид инъектора с частичным разрезом; на фиг. 2 - сечение А - А фиг. 1.Инъектор имеет тампонажную трубу 1, перфорированную трубу 2, наконечник 3 и съемный наголовник 4,777142 оставитель А, Прямков Квачадзе Техре орректор 3, Тарасова Редактор енчко Изд, 5 Подписи го комитета ССС и открытий шская наб., д. 4/5Типография, пр, Сапунова,Труба 2 имеет отверстия 10 с внутренней зенковкой, через которые закрепляющий агент подается в грунт.Перфорированная труба 2 выполнена по высоте с переменным сечением, возрастающим снизу вверх ступенями с перепадом между последними, обеспечивающих надежное ее тампонирование.Закрепление грунта 11 с помощью инъектора осуществляется следующим образом.Предварительно собранный инъектор с помощью, например, отбойного молотка погружают в грунт 11, в его отсек 8 подают газ, который через отверстия 10 поступает во внешние полости, образованные кольце выми проточками 12 и стенкой скважины 13, и далее в грунт 11. При этом в момент подачи газа упругая перегородка 6 отжимается им к стенке трубы 2, являющейся составной частью отсека 9, и тампонирует 20 последний, Тем самым исключается возможность проникновения газа в отсек 9, После активизации грунта 11 газом в отсек 9 под давлением, большим чем принятое давление газа, подают раствор силиката 25 натрия. Попав в перфорированную трубу 2, раствор отжимает упругую перегородку 6 к противоположной стороне трубы 2, открывая тем самым отсек 9 и герметизируя отсек 8.Через противоположно расположенные отверстия 10 в смежной проточке 12 раствор поступает в грунт 11.Благодаря выполнению инъектора с перегородкой перфорированной трубы из эластичного материала обеспечивается возможность равномерного нагнетания закрепляющих агентов по одной из полостей без забивания другой, что повышает его долговечность и расширяет технологические возможности,Формула изобретенияИнъектор для нагнетания в грунт закрепляющих растворов по авт, св.492621, отличающийся тем, что, с целью расширения технологических возможностей за счет обеспечения поочередного нагнетания закрепляю 1 цего агента по отсекам, внутренняя перегородка перфорированной трубы выполнена из упругого материала. Источники информации,принятые во внимание при экспертизе1. Авторское свидетельство СССР492621, кл. Е 020 3/12, 1974. Заказ 2411/3Тираж 729НПО Поиск Государственнпо делам изобретений113035, Москва, Ж 35, Рау
