Номер патента: 1708684

Опубликовано: 30.01.1992

Авторы: Викутан, Витер, Коваленко, Шепелев

МПК: B61L 25/02

Метки: номера, средства, считывания, транспортного

...5 10 15 20 25 30 35 40 45 50 щий четность записываемого кода. Триггеры 8 могут менять свое состояние при срабатывании формирователя 5. но триггер 10во время записи кода своего состояния неменяет,По мере движения транспортного средства в регистр 19 записывается его двоичный код, а счетчик 17 ведет счетзаписываемых импульсов, После приема последнего информационного сигнала на выходе счетчика 17 устанавливается сигнал,который блокирует блок 12, дает разрешение на возврат триггера 13 и переключаетблок 14 из режима чтения информационныхимпульсов в режим чтения состояния триггера 16.Затем вновь наступает перекрытие обоих лучей (средняя полоска решетки переключает луч второго излучателя 1, апо. ледняя - луч первого излучателя...

Номер патента: 1657773

Опубликовано: 23.06.1991

Авторы: Бельферман, Вайсблат, Викутан, Комков, Кочиони, Новик, Черкашенко

МПК: F15B 11/12, F15B 9/03

Метки: пневмогидравлических, приводов, программного

...блоку 5, непосредственно соединенные с выходом матрицы ИЛИ 7 (без блоков управления).Система программного управления для гидравлических (пневматических) приводов работает следующим образом,Контроль отработки исполнительным двигателем 18 сигналов по положению осуществляется конечными выключателями 22 и 23, по времени - после включения одного из реле 28 - 30 времени и наличию сигнала с выхода соответствующего конечного выключателя 22, по давлению - после открытия вентиля 26 и снятия питания с соответствующего конечного выключателя.Управление по циклу осуществляется следующим образом, Сигналы от внешних устройств и устройств, контролирующих движение исполнительного двигателя 18, поступают на входы блока 1, в котором формируются конъюнкции,...

Номер патента: 1507605

Опубликовано: 15.09.1989

Авторы: Веклич, Викутан, Витер, Ланда

МПК: B60L 3/00

Метки: троллейбуса, утечки, электрооборудования

...длительности гереходБых процессов, возникающих гри прохождении троллейбусом секционного Изолятора, и составляет 10-20 мс.Затем токоприемники троллейбуса сходят с секционного изолятора, напря)( Иие контактной сети поступает на вход блока 6 контроля напряжения, Оба б,ока 8 и 9 задержки возвращаются Б исходное состояние, кою(утатор 2 Вь)ГСГГОЧЯЕТСЯ. ЕСЛИ бЛОК 3 ИЗМЕРЕНИЯ 33.1 И СзтИБОБаХГ ГрЕВЫШЕНИЕ ТОКОМ утЕЧКИ )10 О, О Б 01 г Зис ЧЕПИЯ ТО Сряба ТЫВЯСьТ блок А С 51 гняхитзяци 11, сообщая водите- ГО О ПЕИСПРЯВНОСТИ.1 слу Гае исчезновения напряжения в тания контактной сети при отключеяии 5)1)ер 1 Ого вь)ключателя ня тяговой (ГОД(отаНГГИИ ПаРЯЛПЕЛЬНО С ОСНОБНОЙ ИЗ- .ери"льнои цепочкой на трог(лейбусеОка:,ывяе тся включенными с опр оти...

Номер патента: 1402971

Опубликовано: 15.06.1988

Авторы: Веклич, Викутан, Витер, Ланда

МПК: G01R 31/02

Метки: утечки

...5 протекает по цепи образованной диодом 12 и резистором 11, Б результате транзистор 4 находится в закрытом состоянии и не изменяет состояния транзистора 1,При работе в этом режиме транзистор 16 закрывается напряжением, снимаемым со средней точки делителя, собранного на резисторах 25,26 и подключенного к входным зажимам устрой Э140297Величина шунтирующего миллиамперметр резистора 20 выбирается такой, чтобы в этом режиме через прибор протекал ток, соответствующий фактическому значению тока утечки.При уменьшении величины напряжения питания электрооборудования уменьшается ток, протекающий через сопротивление 29 утечки изоляции и миллиамперметр, хотя в действитель-. ности сопротивление 29 не увеличилось,Одновременно при этом...

Номер патента: 1167507

Опубликовано: 15.07.1985

Авторы: Веклич, Викутан, Витер, Ланда

МПК: G01R 1/36

Метки: защиты, измерительных, приборов, электрических

...включают последовательно сэлектроизмерительным прибором 15 вцепь контролируемого тока.В нормальном режиме работы (режимизмерений) открытое состояние высоковольтного транзистора 1 обеспечивается резистором 12, подключенным кположительному полюсу встроенногоисточника 13 питания. Таким образом,последовательно с электроизмерительным прибором 15 оказывается включенным резистор 2 и сопротивление перехода коллектор-эмиттер высоковольтного транзистора 1, которое при насыщенном транзисторе 1 весьма невелико. Транзистор 8 находится при этомв запертом состоянии, поскольку падение напряжения на резисторе 2 мало. Вто же время ток, поступающий черезрезисторы 14 и 9 в цепь базы транзистора 5, обеспечивает его открытое состояние, При этом...

Номер патента: 1005110

Опубликовано: 15.03.1983

Авторы: Викутан, Коваленко, Шепелев

МПК: G06M 3/08

Метки: пассажиров, счета

...на элементах 37-40 н интегрирующую цепочку 11 на элементах 41-43. Сигнал "1" с выхода элемента не может открыть второй элемент И-НЕ 7, так как на его втором входе имеется уровень "0".Когда освобождается нижняя ступень" исходное состояние, на выходе первого элемента И-НЕ 5 устанавливается уровень "1", других переключений не происходит, Затем пассажир освобождает и верхнюю ступеньку, формирователь 4 возвращается в исходное состояние, переключая также и триггер б. На выходе элемента 29 появляется сигнал ф 1", вследствие чего на выходе третьего элемента И-НЕ 8 появляется сигнал "0", элемент 22 триггер 9 закрывается, однако из-за наличия интегрирующей цепочки 25-27 на выходе элемента 21 .уровень ф 1" удерживается в течение времени заряда...

Номер патента: 970276

Опубликовано: 30.10.1982

Авторы: Викутан, Забарный, Ланда, Пинк

МПК: B60L 3/02, G01R 31/02

Метки: утечки

...17 идиода 18, переключатель на транзисторах 19 и 20, резисторы 21 и 22,включенные в цепь переключателя. Че-.рез резистор 21, вывод которого образует другой вход блока 4 сравненияпоступает опорное напряжения с одно"го из выходов источника 7 опорногонапряжения, а резистор 22 являетсянагрузкой переключателя и связан свыходом блока 4 сравнения. Выход блока 4 сравнения. подключен к входу блока 5 индикации, выполненному в видеуправляемого ключа на транзисторе23, база которого соединена.с однимиз входов блока 5 индикации, сигналь;ной лампочки 24, включенной в цепьколлектора транзистора 23 и диода 25,Катод диода 25 подключен к коллекто-ру транзистора 23, а его анод связанс выходом блока 5 индикации. Управляемый генератор б тока выполнен...

Номер патента: 688981

Опубликовано: 30.09.1979

Автор: Викутан

МПК: H03K 3/282

Метки: мультивибратор

...ми связями. Коллектор первого транзистора 1 соединен с нагрузочным резистором 2 и через конденсатор 3 подключен к базе второго транзистора 4, коллектор которого подключен к своему нагрузочному резисто ру 5 и через конденсатор 6 - к базе первого транзистора 1. Базовое сопротивление транзистора 1 состоит из двух резисторов 7 и 8, а базовое сопротивление транзистора 4 - из одного резистора 9. Кол лектор дополнительного п - р - п-транзистора 10 подключен к коллектору первого транзистора 1, а его база через ограничивающий резистор 11 - к коллектору второго транзистора 4. Эмиттер дополнитель ного транзистора 10 подсоединен к общей точке резисторов 7 и 8.В нормальном режиме транзисторы 1 и 4 поочередно закрываются и открываются,...

Номер патента: 511678

Опубликовано: 25.04.1976

Авторы: Викутан, Проценко

МПК: H03K 3/284

Метки: генератор, импульсов, прямоугольных

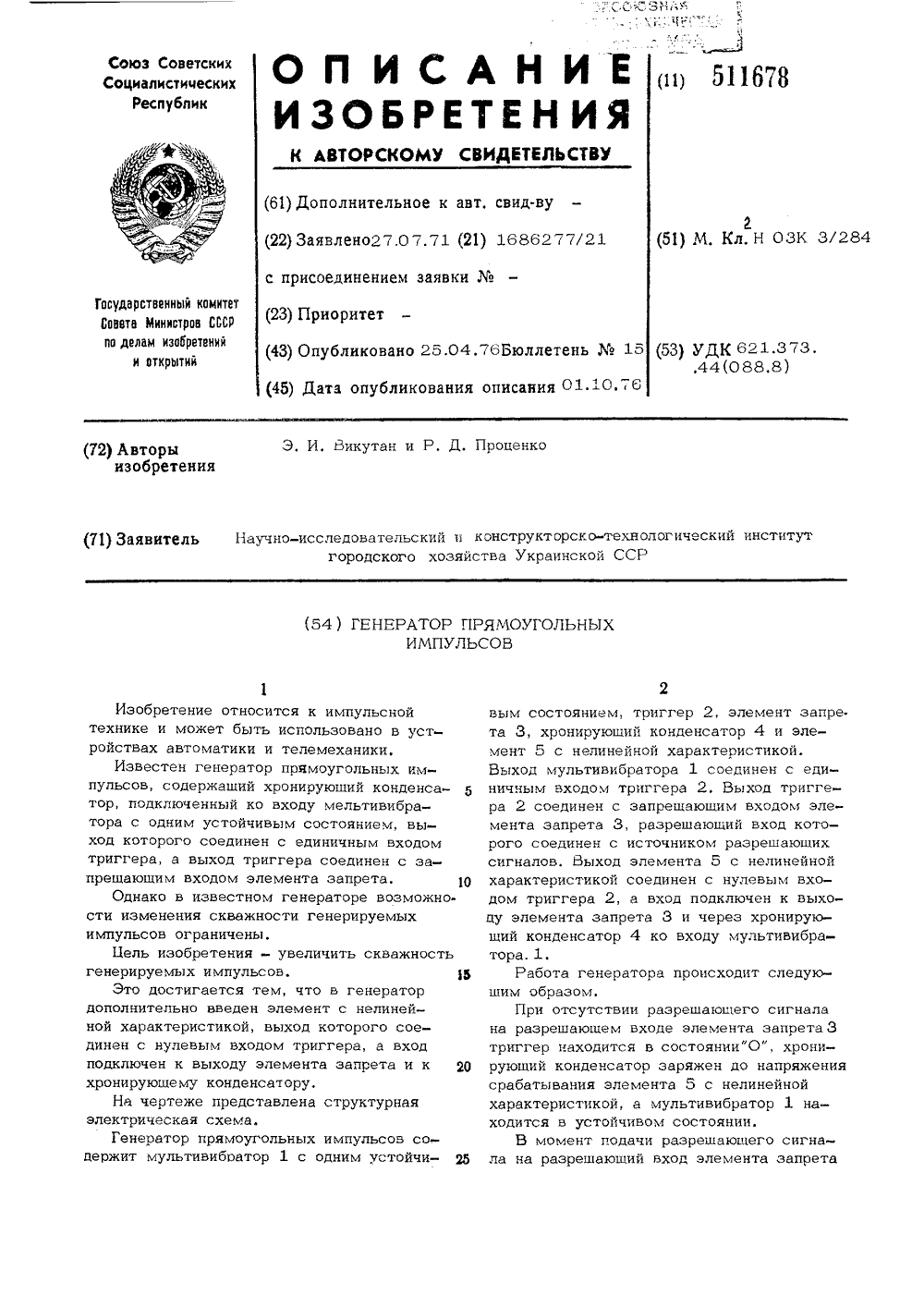

...с нулевым входом триггера 2, а вход подключен к выходу элемента запрета 3 и через хронируюший конденсатор 4 ко входу мультивибратора. 1.Работа генератора происходит следуюшим образом.При отсутствии разрешаюшего сигнала на разрешающем входе элемента запрета 3 триггер находится в состоянии"О", хронируюший конденсатор заряжен до напряжения срабатывания элемента 5 с нелинейной характеристикой, а мультивибратор 1 находится в устойчивом состоянии.В момент подачи разрешающего сигнала на разрешающий вход элемента запрета611678 Составитель В. НазароваРедактор О.Стенина Техред М.Семенов Корректор Л. Йенискина Заказ 6290 Изд. М 1322 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва,...

Номер патента: 359689

Опубликовано: 01.01.1972

Авторы: Викутан, Конструкторско, Научно, Проценко

МПК: G08G 1/127

Метки: движения, регулярности, транспорта

...информация.Блок сравнения 4, изображенный на фиг.5, предназначен для сравнения исполненного движения с планом (графиком) движения и для выдачи сигналов в блок индикации по результатам произведенного анализа. Блок сравнения состоит из отдельных двухвходовых ячеек сравнения 18, количество которых равно числу маршрутов, проходящих через каждый контрольный пункт, и реверсивных счетчиков 19, количество которых равно числу контрольных пунктов.Блок регистрации б предназначен для регистрации всей информации, поступающей от КП. В комплект регистрирующих устройств входит автоматическая цифровая машинка и ленточный перфоратор, работающие параллельно, и схема управления ими. Блок индикации б предназначен для представления диспетчеру...
