Номер патента: 1741265

Опубликовано: 15.06.1992

Авторы: Буздалина, Гебергер, Угер, Хейфец

МПК: H03M 3/02

Метки: адаптивный, дельта-кодер

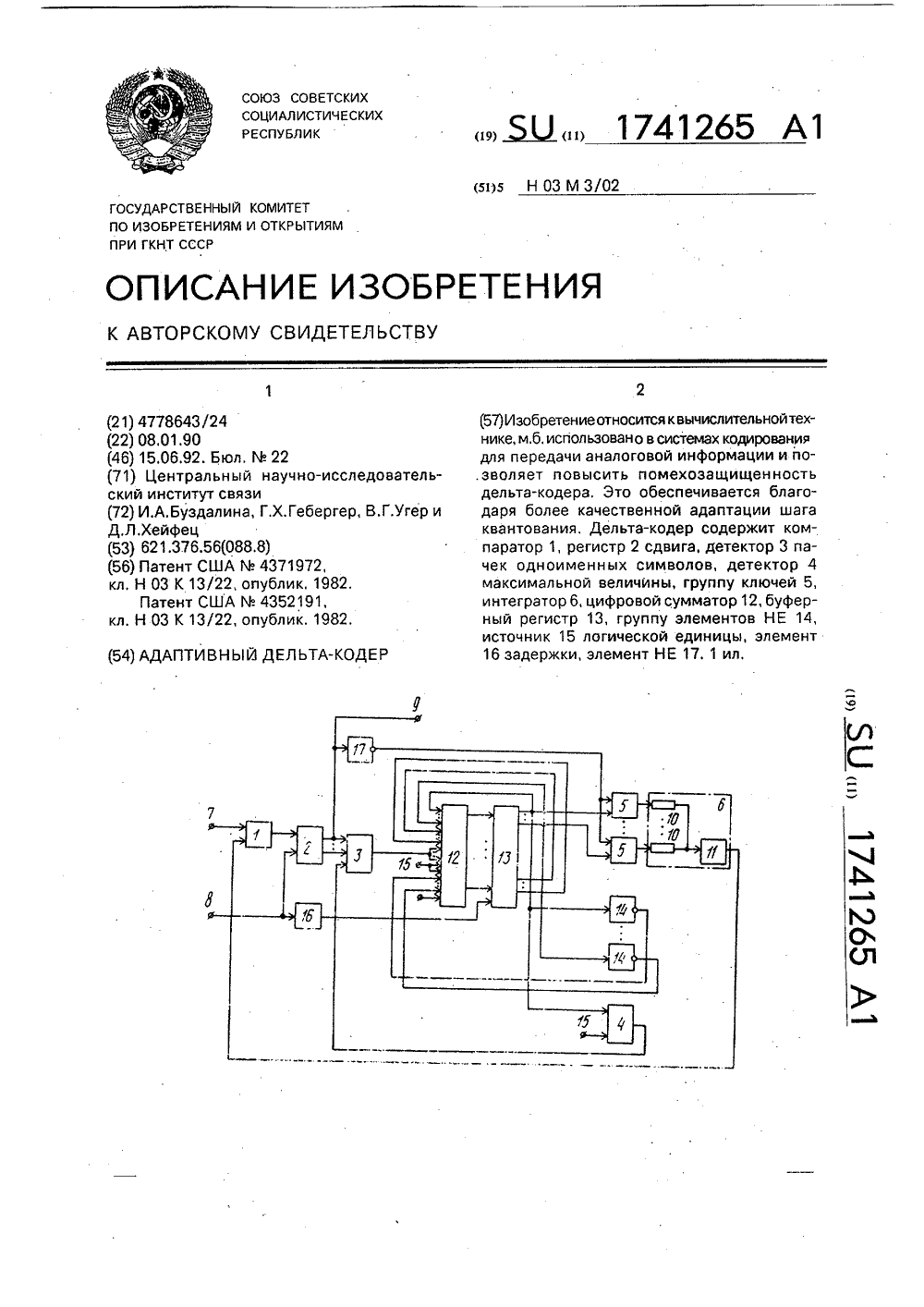

...буферного регистра 13 подкгючены к входаммладших разрядов первой группы входов цифрового сумматора 12 ( положительное целое число). Выходы 1 старших разрядов буферного регистра 13 соединены с входами 1 старших разрядов первой группы входов цифрового сумматора 12 (1 - положительное целое число; К+ - разрядность буферного регистра 13), Выходы К старших разрядов буферного регистра 13 соединены также суправляющими входами соответствующих ключей 5 группы, с входами детектора 4 максимальной величины и с входами элементов НЕ 14 группы. Выходы элементов НЕ 14 группы подключены к входам К младших разрядов второй группы входов цифрового сумматора 12, Выход детектора 4 максимальной величины соединен с (в+1)-м входом детектора 3 пачек...

Номер патента: 1320476

Опубликовано: 30.06.1987

Авторы: Богач, Угер

МПК: F02B 77/13

Метки: внутреннего, двигателя, капсула, приводного, сгорания

...стенке 22 кабины 2 выполнен лабиринтный канал 37 с впускным отверстием 28 для подвода 15 20 25 30 35 40 45 50 55 охлаждающего воздуха к вентилятору 34 двигателя 1. В канале 37 установлены звукопоглощающие элементы 38, 39, 40, образующие впускной глушитель. Нижний край 41 контура верхнего кожуха 8 снабжен уплотнением 42, которое обеспечивает уплотне ние стыка верхнего 8 и нижнего 7 кожухов. Верхний кожух 8 с кабиной 2 и рамой 3 образуют единое целое, причем внутренняя поверхность верхнего кожуха 8 облицована звукопоглощающим материалом. Проходные сечения выпускного 27 и впускного 28 отверстий связаны соотношением 6/5: 9/7,За вентилятором 34 на двигателе 1 установлен металлический лист 43, снабженный щелью 44, через последнюю охлаждающий...

Номер патента: 517040

Опубликовано: 05.06.1976

Авторы: Будневский, Угер

МПК: G10L 19/02

Метки: полосной, полувокодер

...ко входу уьпюжителя 16, к управляю. щему входу которого подключен выход фильтра нижних частот 4.Работает полосньй полувокодер следующим образом.Вгулируемый усилитель 5 с переменным коэф. фнциентом усиления поддерживает на выходе постоянное среднее значение модуля сигнала. Детектор 3 и фильтр нижних частот 4 вырабатывают из входного сигнала сигнал управления (среднее зна. ченне модуля входного сигнала)регулируемый усилителем 5 и умножителем 16, который восста. навливает исходный динамический диапазон входного сигнала, Анализатор спектра 1 выделяет спект. ральные параметры речи, а в случае передачи сигналов вэаимодейспия полуавтоматики и автоматики - параметры, характеризующие амплитуду и дли. тельность энх си аялон, Полосовой фильтр 2...

Номер патента: 482914

Опубликовано: 30.08.1975

Авторы: Биндер, Будневский, Угер

МПК: H04M 3/50, H04Q 1/46

Метки: двухчастотный, набора, приемник, томальныхсигналов

...нормализации 1, представляющим собой устройство с переменным коэффициентом усиления и линейной амплитудной характеристикой. Уровень сигнала на выходе устройства нормализации 1 остается постоянным при изменении входного сигнала в большом динамическом диапазоне.Благодаря тому, что нормализуется и полезный и защитный сигнал, соотношение защитного и полезного сигналов не зависит от уровня. С выхода устройства нормализации 1 сигнал одновременно поступает в каналы 6, 7 и в каналы защиты 2.Полосовые фильтры 8 и 9 выделяют сигнал соответственно первой и второй частот, Режекторные фильтры 3 и 4 задерживают сигнал, находящийся в области спектра указанных первой и второй частот.Подавление полезного сигнала защитным происходит в схемах...
