Формирователь импульсов

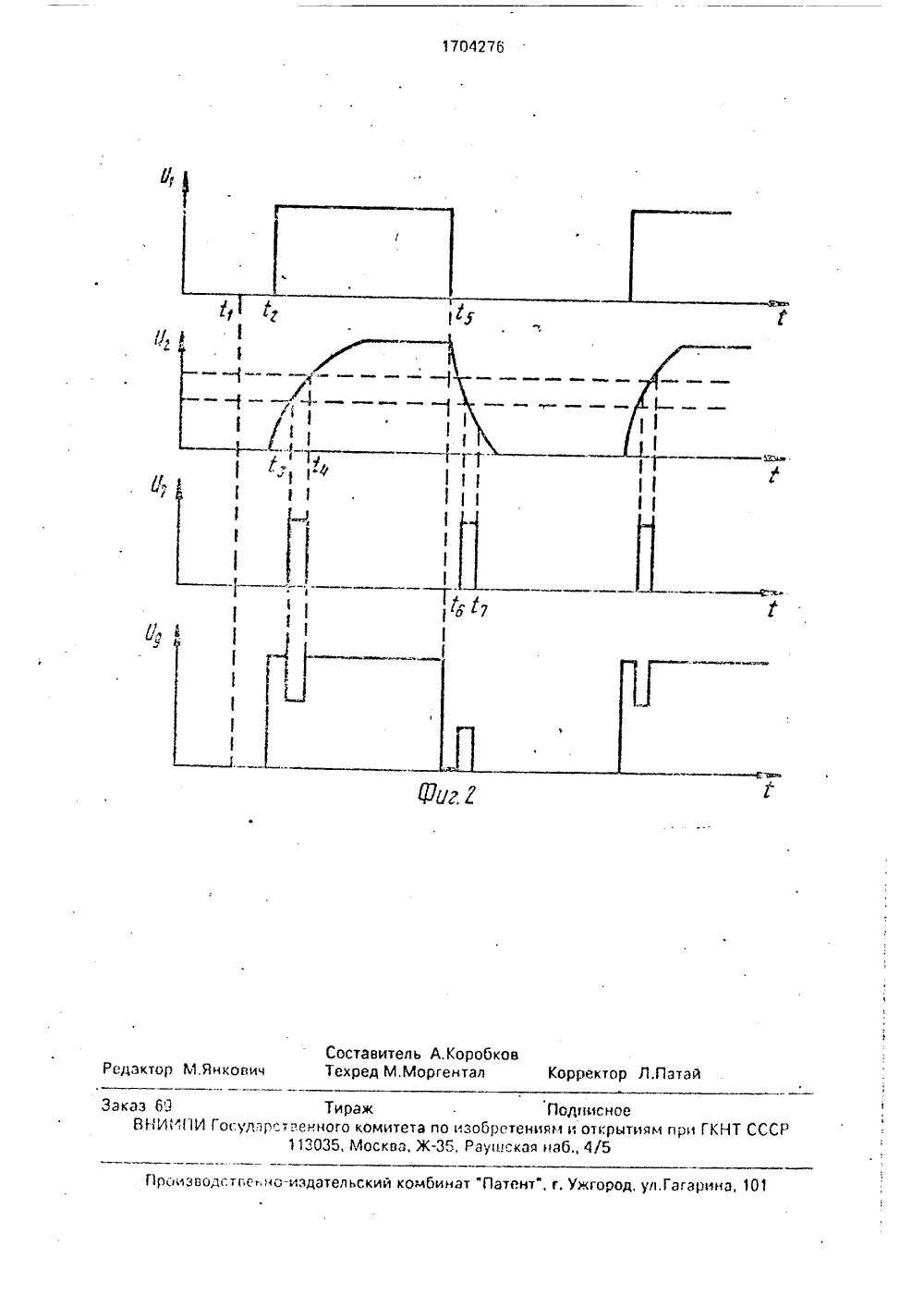

(5)5 Н ОЗ К ЬЮ ГОсу,РстБс -йюй кэмитГтГО и оьаетен 1 лм и ОтквытиямПРИ ГхТ СССР ЗОХРЕ ЕИфЛЬСТВУ, 4+Д 314 ИДР"О 4 У С:,У;ъ" .ур И ТЛЯПЗ ЛЫМ те а Цгл по ь т"л;тао СССР984,:,Я 3 1704276 А 1 стае идикатора импульсного тока, про о.его через обмотку электро;,агнита, изобретения расширение областис зоеанил - достигается за счт фарми ниг выходного импульса спе,Иал формы, формирователь импульсоз с кит га ератор 1 татовых и;.мльссв,ратор 2, резисторы Э - 6, двухпорог ко паратор 7, инвертор 8, вцх дну;о 9, транзистор 10, В предлокенно," б р;.;ггтеле могут гыть получены лгобце оцения изменений в сыходном импИзобретение Относится к к;.гпул(снойтехние и может быть использоыно е качес 1 ве имит; тгра ггмпульсэ тока через с,":,готку злект;гзыгнита.Цэль изобретения - расширение оласти использования за с гет форьгирз ниявыход;к О импульса специальной фг гьгы,Нэ фиг.1 приг:едена фуикционэлг наясхема формирователя; на фиг.2 - эгиоры,.;.с гьющ,ге работу формирователя. 10Формирователь импульсов содержитгенератор 1 тактозь;х импульсов, интегратор, разисторы 3-6; дсухпорогоеый ксмпэратор 7, инеертор 8, е, ходную шту 9,транзистор 10. 15Форгироват:ль импульсов работаетследугощим Образом.В исходном состоянии, например в момент времени сг, стсутствует сигнал на выходе генератора 1 тактовых иьгпульсов, 20отсутствует напряжение на выходе интегратора 2, двухпорогового компараторэ 7,инверторэ 8 и выходной шине 9. Деухпороговей кгмпаоатор 7 формирует на своемвыходе положительное напряжение е том 25случае, если на его входе будет нэпряжен 1 ге,величина которого более нижнего порога,но менее верхнего порога срабэтыеания.В момент в 11 емени 12 на выходе генератора 1 тактовых импульсов формируется 30персднй фронт положительного напряжения, Это напряжение через резистор 4 поступает на выходную шину 9 и на нейформируется передний фронт выходногоимпульса 1.г 9. 35В момент времени 1 з величина напряжения на выходе интегратора 2 превышаетнижний уровень порога срабатывания двухпорогоеого компаратора 7, на его выходеформируется положительное напряжение, 40на выходе инвертора 8 формируется отрицательное напряжение. Транзистор 10 закрыт, Нэ выходной шине 9 величинавыходного напряжения скачком снижается,Величина перепада напряжения зависит от 45соотношений сопротивлений резисторов 4и 6, которые суммируют сигнал с выходагенератора 1 тактовых импульсов ис выходаинвертора 8,В момент времени 14 величина нэпряжения на выходе интегратора 2 больше второГО ПорОГа Сраб,гтЫЕСНИЛ КОМПаратора 7,:,а ого выходе и выходе инверторэ 8 напряж"- ние равно нулю. Рыхонос напряжение скачком возрастает до прежнего уровня.В момент грсьгени , фсрмигуется з- дний фронт импульса с генератора 1 такто с. х и;гпульсоз, напряжение на выходкой шине 9 скачком стает равным нулю, а напрях.ение с выхода интегратора 2 постепенно начинает убыезть.. В момен 1 еремени 1 в величина нэпряжс - ния с выхода и теграторэ 2 входит в допуск, т.ю. стает меньше верхнего порога срабатывания, и нэ выходе компрлторэ 7 формируется положи 1 ельнзе напряжение, которое через змитгер коллектор открытого транзистора 10 поступает через резистор 5 на выходную шину 9. Одновременно через резистор 6 нэ зту шину поступает отрицэтсльнос напряжение ь выхода инсертора О,Величина напряжения на выходной шине 9 является суммой сигнэлое, определяемых соотношением резисторов 5 и 6,Время заряда и разряда интегратора может быть установлено при Помощгг дзух резисторов, разделенных диодом интегратора 2 (фиг.1), а следовательно, могут быть получены любыс соотношения изменения в выходном импульсе,Формула изобретенияФормирователь импульсов, содержащий генератор тактовых импульсов, выход которого соединен с входом интегратора, и инвертор, отличающийся тем,что,с целью расширения области использоеагпгя за счет формирования выходного импульса специальной формы, в него введены деухпороговый компаратор, транзистор и чстыре резистора, причем выход интегратора через двухпороговый компаратор сосдггцсн с входом инвертора и змиттером транзистора, база которого через первый резистор соединена с входом интегратора и первым выводом второго резистора, второй вывод которого соединен с выходной шиной и первыми выводами третьего и четвертого резисторов, вторые выводы которых соединены соответственно с коллектором транзистора и выходом инвертора.Г 1 одпцсноебретениям и открытиям при ГКНТ С ушскал наб., 4/5
