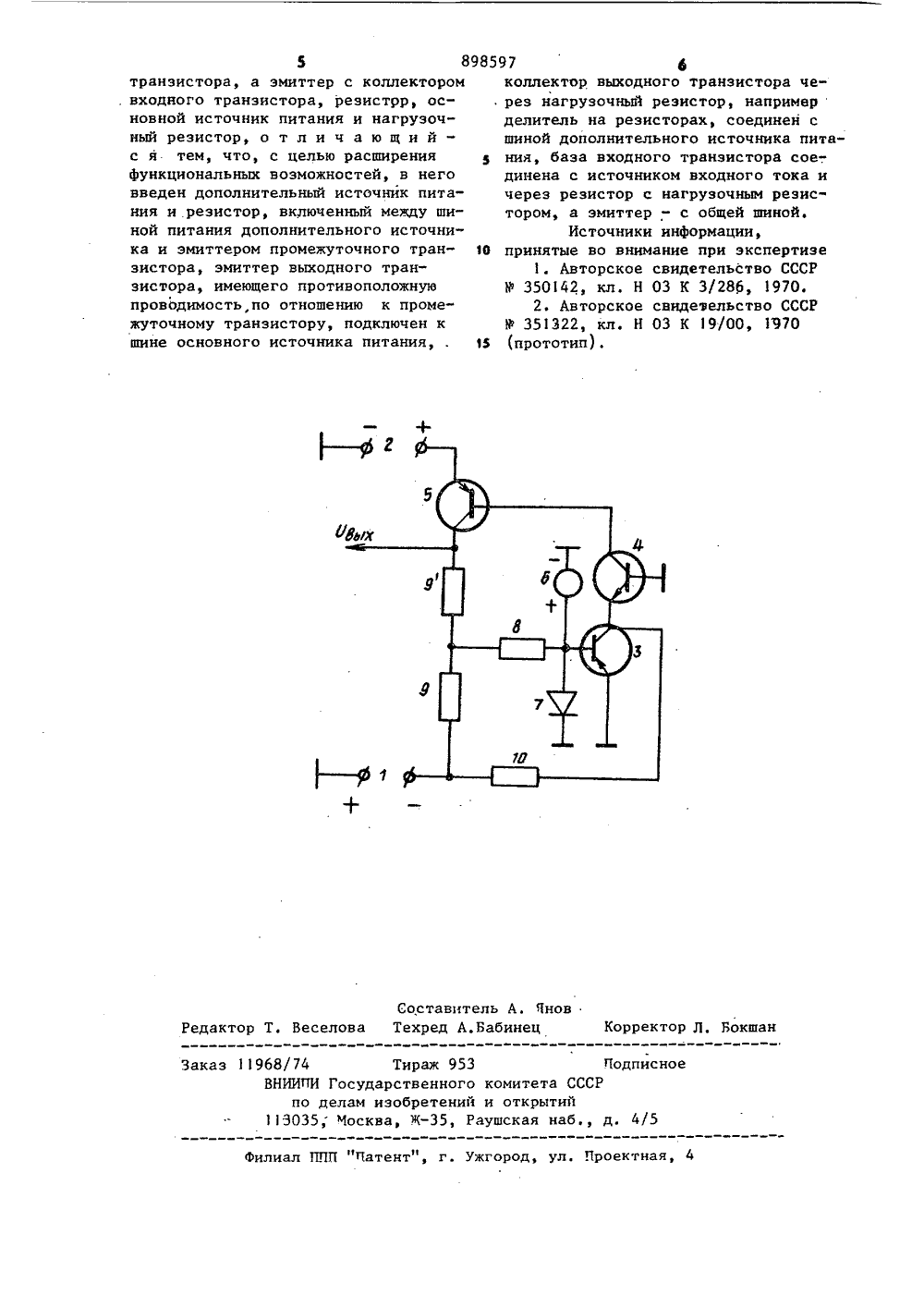

Триггер

(51)М. Кл. Н 03 К 3/295 3 Ъоударотюей коинтет СССР оо делан изобретений н открытей,41Государственный всесоюзный центральный срд ен ТрудовогоКрасного Знамени научно-исследовательсктй институт.,комплексной автоматизации(54) ТРИГГЕР Изобретение относится к схемам, обеспечивающим скачкообразное изменение входного сигнала при достижении входным током заданного порога срабатывания, используемым в устройствах автоматики.Известен триггер, содержащий входной транзистор, вкл:очеиный по схеме с общей базой, промежуточный транзистор, база которого соединена через сопротивление с базой выходно 10 го транзистора, эмиттер которого через диод подсоединен к шине источника питания 1Недостатком этого устройства яв 15 ляется невозможность получения двух-. полярного выходного сигнала при подключении источника входного тока относительно общего провода.Известен триггер, содержащий вы" ходной транзистор, база которого соединена через резистор с источником питания и коллектором входного транзистора, в котором эмиттер выходного транзистора через резистор соединенс эмиттером промежуточного транзистора, коллектор которого соединен сэмиттером входного транзистора и систочником входного тока 1 2).Недостатком этого триггера являются узкие функциональные воэможности, т.е. невозможность получениидвухполярного выходного сигнала приподключении источника входного токаотносительно общего провода источников питания,Цель изобретения - расширениефункциональных возможностей тригге.ра.Указанная цель достигается тем,что в триггер, содержащий входнойтранзистор, выходной транзистор ипромежуточный транзистор, включенный по схеме с общей базой, коллектор которого, соединен с базой выходного транзистора, а эмиттер с коллектором входного транзистора, резистор, основной источник питания898597 и нагрузочный резистор, введен дополнительный источник питания и резистор, включенный между шиной питания дополнительного источника и эмиттером промежуточного транзйстора,эмиттер выходного транзистора, имею"щего противоположную проводимостьпо отношению к промежуточному транзистору, подключен к шине основногоисточника питания, коллектор выходного транзистора через нагрузочныйрезистор, например делитель на резисторах, соединен с шиной дополнительного источника питания, базавходного транзистора соединена с искточником входного тока и через резистор с нагрузочным резистором, аэмиттер - с общей шиной.На чертеже представлена принципиальная схема устройства.Устройство содержит источник напряжения основной 1 и дополнительной2 полярности входной 3, промежуточный 4 и выходной 5 транзисторы, источник 6 входного тока, шунтирующийэлемент 7, например диод, резисто,ры 8- 1 О.Устройство работает следующимобразом,При отсутствии тока от источника6 входного тока или при его величине, меньшей порога срабатывания,транзистор 3 насыщен током резисторов 9 и 8 от источника 1 напряжения,а транзисторы 4 и 5 тока не прово-,дят, и выходное напряжение приблизительно равно напряжению источника1 напряжения. Если величина тока положительной полярности от источника 6 входного тока превышает некоторое пороговое значение, определяемое в основном величинами резисторов 8 и 9 и величиной напряжения источника 1. транзистор 3 начинает выходить из режима насыщения в активный режим, при этом его выходное сопротивление возрастает и часть тока резистора 10 начинает протекать через эмиттер, коллектор транзистора 4 и базо-эмиттерный переход транзистора 5. Вследствие протекания тока коллектора транзистора 5 на резисторе9 происходит падение напряжения, т.е. уменьшение напряжения отрицательной полярности . уменьшение тока через резистор 8 и еще большего подзакрытия транзистора 3, отпирания 5 1 О 15 20 25 30 35 Ю 45 50 4транзисторов 4 и 5 и т,д т.е. развивается релаксационный процесс, при завершении которого транзистор 3 окажется запертым, транзистор 4 в активном режиме, или если включить в цепь его коллектора резистор (,начертеже не показано)в режиме насыщения, транзистор 5 будет в режиме насыщения и на выходе будет напряжение положительной полярности с величиной, близкой к величине источника 2 напряжения. На чертеже резистор 9 показан составным. В частном случае часть резистора 9, обозначенная как 9 , может равняться нулю, и тогда возврат триггера в исходное состояние возможен только при смене полярности источника 6 и достижения с его выхода тока отрицательной полярности, превышающего ток резистора 8 положительной полярности. В общем случае 9не равно нулю и составной резистор образует делитель напряжения, выход которого соединен с резистором 8. При малом значении деления напряжения источника 1 напряжения триггер срабатывает и отпускает при одной и той же полярности источника 6 входного тока, как указано на чертеже, при этом гистерезис триггера можно регулировать при помощи изменения коэффициента деления составным резистором 9. При значении 9 небольшом и равным нулю, триггером можно управлять импульсно, т.е. при формировании от источника входного тока 6 импульса положительной полярности триггер переходит во второе исходное состояние и находится в нем до тех пор, пока от источника 6 входного тока не придет импульс отрицательной полярности.Триггер можно управлять от импульсов одной полярности, если их подавать через диоды, не показанные на чертеже, как на базу транзистора 3, так и на коллектор транзистора 4, включив последовательно с базой транзистора 5 дополнительный резистор. Формула изобретения Триггер, содержащий входной транзистор, выходной транзистор и промежуточный транзистор, включенный по схеме с общей базой, коллектор которого соединен с базой выходногоСоставитель А. Чнедактор Т. Веселова Техред А,Бабинец Корректор Л, Бокшан 3 Подписноео комитета СССРй и открытийРаушская наб., д. 4/5 9 б 8/74 Тираж 9 ВНИИПИ Государственнопо делам изобретен 113035; Москва, ж,аказ 1 Филиал ПЧП "Патент", г. Ужго Проектная,5 898597 4 транзистора, а эмиттер с коллектором коллектор выходного транзистора чевходного транзистора, резистрр, ос- , рез нагрузочный резистор, например новной источник питания и нагрузоч- делитель на резисторах, соединен с ный резистор, о т л и ч а ю щ и й - шиной дополнительного источника питас я тем, что, с целью расширенияния, база входного транзистора соефункциональных возможностей, в него динена с источником входного тока и введен дополнительный источник пита" через резистор с нагруэочным реэисния и резистор, включенный между ши" тором, а эмиттер - с общей шиной. ной питания дополнительного источни- Источники информации, ка и эмиттером промежуточного тран принятые во внимание при экспертизе зистора, эмиттер выходного тран. Авторское свидетельство СССР зистора, имеющего противоположную 9 350142, кл. Н 03 К 3/286, 1970. проводимость,по отношению к проме. Авторское свидетельство СССР жуточному транзистору, подключен к У 351322, кл. Н 03 К 19/00, 1970 шине основного источника питания, . 15 (прототип).
