Ткачев

Номер патента: 880480

Опубликовано: 15.11.1981

Авторы: Грищенко, Нейфельд, Ткачев

МПК: B02C 15/14

Метки: асбеста, бегунов, каток, распушки

...с крепех нымипри этом клинья выполнены сми выступами,На фиг. 1 изображен предлагаекаток бегунов, общий вид; на фиг88048 3разрез Л-Л на фиг. 1; на Фиг. 3- разрез Б-Б на Фиг. 2.В чаше 1 бегунов установлены катки 2, перемещающиеся по поду 3. Каждый каток имеет корпус 4 и бандаж 5 Бандаж соединен с корпусом посредством крепежных клиньев 6, размещенных в пазах 7 корпуса 4, и натяжных винтов 8, притягивающих клинья к центрирующему кольцу 9, которое входит 1 в в торцовые проточки 10 и 11 корпуса и бандажа, Посредством винтов 12 центрирующее кольцо 9 прикреплено к корпусу, Для более плотного соединения с бандажом крепежные клинья д имеют боковые выступы 13 деформируемые при затяжке клиньев. На противоположной центрирующему кольцу стороне...

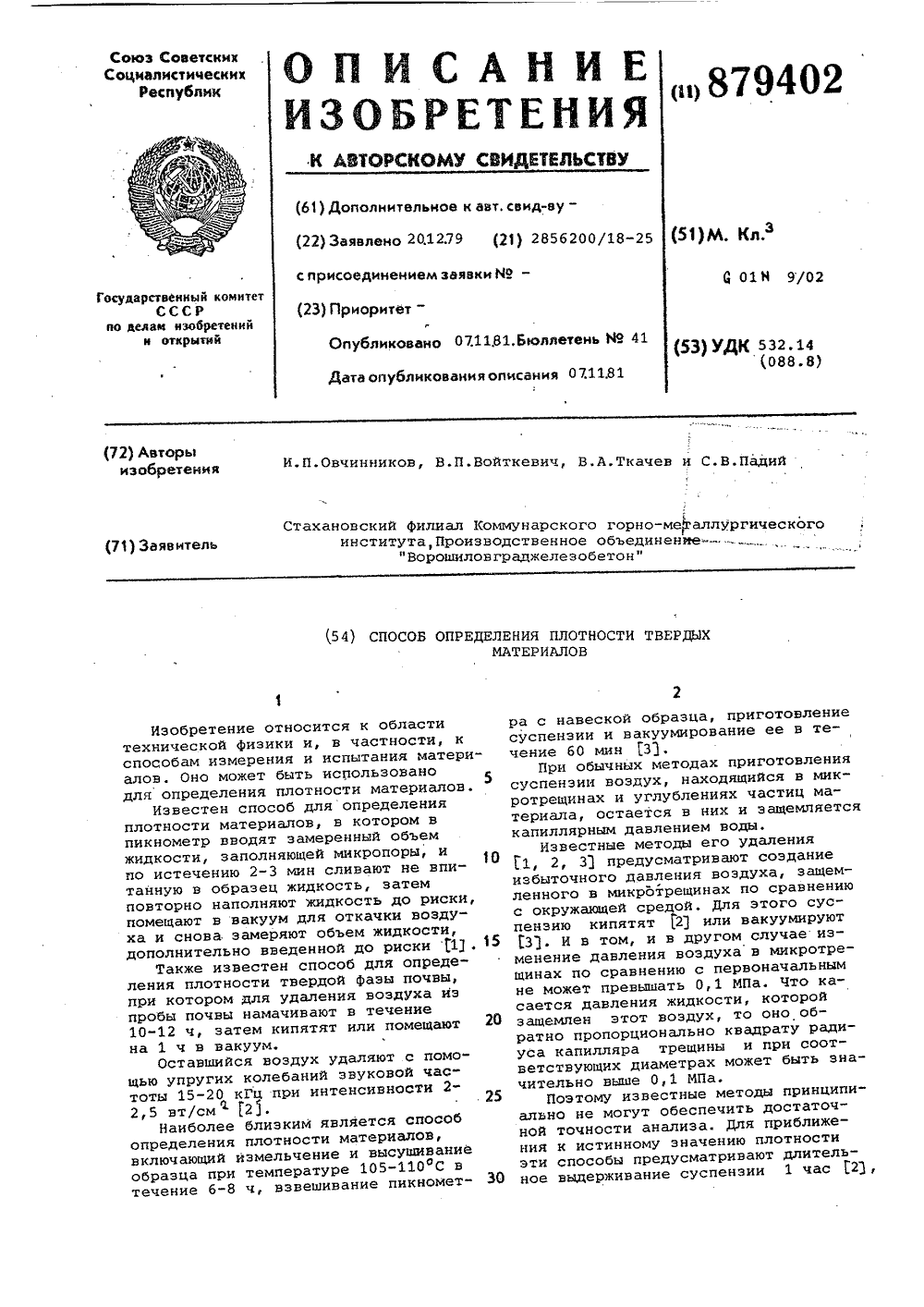

Номер патента: 879402

Опубликовано: 07.11.1981

Авторы: Войткевич, Овчинников, Падий, Ткачев

МПК: G01N 9/02

Метки: плотности, твердых

...Наимено операци Приготов суспенэи 0,18 0,15 Подготовка кудалению воздуха и подсоединение шлангов,установка водяной баниУдаление воздуха,включая достижение заданной температуры или разрежения,20 0,2 9 Подготовка пикнометра с суспензией к взвешиванию, включая разборку прибора и охлаждение до нормальной температуры 0 30 60,5 о г о минут; 126,37 Значение удельного веса г/см 2,66 2,612 8 часов 3 , при котором воздух, находящийся в микротрещинах, частично растворяется.Целью настоящего изобретения является повышение точности и сокраще-. ние процесса определения плотности материалов.Поставленная цель достигается тем, что вакуумирование образца производят до приготовления суспензии и в процессе ее изготовления, причем вакуумирование проводят при...

Номер патента: 877403

Опубликовано: 30.10.1981

Авторы: Смоляницкий, Ткачев, Юхнович

МПК: G01N 3/42

Метки: грунта, качества, уплотнения

...функционирование наконечника 13, однако не вызывает деформации самого грунта 8. Следующий за передним диском .2 средний диск 3 снабжен грузом и поэтому он выполняет работу по деформации грунта до максимально возможнойплотности при данной влажности, а диск 4 выполняет второе пенетрирование уплотненного ,грунта, причем его работа полностью аналогична работе диска 2. Данные, полученные от датчика 10 диска 4, поступают и фиксируются регистрирующим прибором. Таким образом, регистрирующий прибор фиксирует данные первого пенетрирования от диска 2 и .второго пенетрирования от диска 4./ Сравнивая эти показатели можно опре-делить искомую величину по шкалесравнения (фиг.2-6)При контроле качества уплотнениягрунта возможны следующие комбинации5...

Номер патента: 876844

Опубликовано: 30.10.1981

Авторы: Аксенов, Долинченко, Логинова, Ткачев

МПК: E02D 3/12

Метки: грунта, карбонатного, укрепления

...до оптимальной влажности по уплотнению, После внесения полиэтиленимина грунт перемешивают и выдерживаютпри оптимальной влажности в течение 1сут ., Затем вносят карбамидную смолуи полиакриловую кислоту. Смесь вновьперемешивают и из нее готовят цилиндрические образцы размером 50 х 50 мм:Образцы эти хранят в воздушно-сухихусловиях в течение 10 сут, затем их насыщают водой в течение 2 сут. и испытывают на прочность и морозостойкость,Замораживание производят при -22 оС.Для сравнения этот же грунт укрепляют по известному способу путем обработ- ки грунта щавелевой кислотой и затемкарбамидной смолой. Дозировка кислотысоставляет 3% от массы грунта, а смолы и отвердителя - такая же как и дляпредлагаемого. ные пленки эа счет взаимодействия...

Номер патента: 876842

Опубликовано: 30.10.1981

Авторы: Аксенов, Логинова, Лукина, Ткачев, Шомина, Этлис

МПК: E02D 3/12

Метки: вяжущее, грунта, укрепления

...с числом плао. тичности 12, В качестве карбамидной68424кислотой, смесь перемешивают. Затем вносят карбамидную смолу, концентрация водного раствора которой обусловливается количеством воды, необходимой для увлаж пения грунта до оптимальной влажности по уплотнению. Смесь вновь перемешивают и готовят из нее методом прессования образцы-цилиндры размером 50 х 50 мм.Образцы хранят в воздушно -влажных успоко виях 7 сут, затем их насыщают водой в2 сут и испытывают на прочность и мороэостойкость при температуре замораживания минус 22 С. Для сравнения этот же грунт укрепляют известным вяжущим (до Б зировка вяжущего в обоих случаях принята равной 3% от массы грунт 4. Сравнительные данные таких испытаний представлены в таблице,эвестное вя щее 4,2 4...

Номер патента: 876157

Опубликовано: 30.10.1981

Авторы: Осипов, Пестина, Поздняков, Ткачев, Червинский

МПК: B02C 17/10

Метки: мельница, самоизмельчения

...разгрузочную цапфу.5, при-водной вал 6, проходящий соосно черезразгрузочную цапфу 5 и снабженный диском 7, на котором установлены Г-образные била 8, эрлифт 9, установленныйу разгрузочной цапфы 5.Работа мельницы самоизмельчения осуществляется следующим образом.Материал,.поступающий в корпус 1 мельницы через загрузочную цапфу 3, подвергается одновременному воздействию вращакщегося корпусаи бил 8. Материал лифтерами бронеплит 2 поднимается на высоту и сбрасывается винз. При подъеме куски материала подвергаются удару бил 8 вращакщегося . 1 О диска 7, силой удара отбрасываются на бронеплиты 2 и при падении вниз снова подвергаются удару бил 8. Таким образом, за счет дополнительных соударений материала интенсивность 15 измельчения...

Номер патента: 874972

Опубликовано: 23.10.1981

Авторы: Гой, Ткачев

МПК: E21B 31/00

Метки: ловитель, шнековых, штанг

...выполнена,например, шестигранной. Часть корпуса3, расположенная выше и ниже шестигранного сечения, выполнена кругой диаметркоторой равен или несколько меньше вписанного диаметра шестигранника втулки.На верхнем крнце корпуса жестко закреплен переходник 4 для подсоединения ловителя к буровому ставу, нижняя частькорпуса выполнена в виде упорного бурта 5, между втулкой 2 и переходником .4 установлена пружина 6, между втулкой2 и буртом 5 - пружина 7,Для извлечения шнекового става изскважины ловитель подсоединяют к буровому ставу (не показан) и спускают вскважину, При подходе к месту авариистав, несущий ловитель, приводится вовращение, и спираль 1 заводится в лопасти 8 шнека. Если заход спирали илопасти не совпадает или не совпадаетшаг...

Номер патента: 874539

Опубликовано: 23.10.1981

Авторы: Завалишин, Золотых, Ткачев

МПК: B65G 63/00

Метки: перегрузчик, передвижной

...загрузки контейнеров могут использоваться обычные автомобили-са мосвалы 23 с эстакадой 24 или автомобили-самосвалы 25 с предварительным подъемом кузова, Эстакада 24 оборудована поворотными упорами 26, которые выполнены с противовесом и в свободном состоянии находятся в вер-, тикальном.положении, Загружаемое транспортное средство 27 располагается сбоку от перегрузчика со стороны, противоположной гидроцилиндрам 17. Контейнеры 8-10 имеют прямоугольную форму.65 другое место груз из контейнеров 8-10 Перегрузчик работает следующим образом.В заданном месте перегруэчик припомощи подъемных механизмов 21 ходовых колес 4 рамой опускается на землю, а поворотные части 1 и 3 откидываются гидроцилиндром 22 в горизонтальное положение. При...

Номер патента: 872648

Опубликовано: 15.10.1981

Авторы: Абрамов, Оленин, Побожий, Сластенков, Ткачев

МПК: E02D 7/26

Метки: грунт, колодца, опускного, погружения

...1 грунтом 5 об5 формула изобретения г; Г. 3 8726 разуется кольцевая кавоеидная полость 6, которую по мере погружения колодца 1 пожостью эапожяют сыпучим материалом 3, что обеспечивает устойчивость окружающего грунта 5, а также надежную зациту гищоизоляционного слоя 7 опускно. го колодца от механических повреждений.Притружение наклонной поверхности стен опускного колодца 1 сыпучим материалом 3 позволяет принимать толщину 10 стен колодца 1 тоа ко из условия прочности, без снижения коэффициента погру .жения при этом, обеспечивается более высокая устойчивость колодца 1 против перекосов при погружении, так как перекос сопровакдается изменением угла О наклона стенки колодца 1. Угол а о 1 стающей стороны 8 увенчивается, угол (,й...

Номер патента: 872633

Опубликовано: 15.10.1981

Авторы: Пацека, Ткачев

МПК: E02B 13/00

Метки: самозаряжающийся, сифон

...кронштейна2 - ограничитель 9.Сифонный водовыпуск работает сле. ДУющим образом.В исходном состоянии (фиг. 1), приопорожненном от жидкости оросителе 4,патрубок 1 занимает нерабочее положение путем поворота в вертикальнойплоскости вокруг шарнира кронштейна 2эа счет большой тяжести входногооголовка патрубка 1,При подаче жидкости в ороситель 4и с подъемом уровня водыв нем восходящая ветвь патрубка 1, зафиксированная,в нерабочем положении фиксатором3, заполняется водой эа счет гидростатического давлещия, приподнимающегообратный клапан 6. Поэтому горизонтыводы э оросителе 4 и в патрубке 1практически одинаковые.Когда, уровень жидкости в оросителе4 достигает расчетного, поплавок 7стержнем 8 открывает фиксатор 3, ко"торый, в свою очередь,...

Номер патента: 870153

Опубликовано: 07.10.1981

Авторы: Ефремов, Никитин, Овчинников, Ткачев

МПК: B28B 1/08

Метки: бетонных, вибропрессования, смесей

...му с возбудителем колебаний, пригру. - зочную плиту, откидные рычаги, Фрму и петлю-захват снабжено фиксатором в смоитировапс раэмещешарнирно причем раб54) УСТРОЙСТВО ДЛЯ ВИБРОПРЕССОВАНИЯ ИЗДЕЛИЙ ИЗ БЕТОННЫХ СМЕСЕЙ87 0153 Составитель В, Чайковедактор ТКузнецова Техред М.Надь Корректор В. Бутя Тираж 632 ВНИИПИ Государственного по делам изобретении 1,13035, Москва, Ж, Раушаказ 8808 3 Подписноекомитета СССРи открытийская наб., д,4/5 11 С 1ППП Патент , г. Ужгород, ул. Проектная, 4 чая поверхность клина 8 наклонена подуглом 6-19 к поверхности пригрузочОной плиты б и контактирует с роликом10 петли-захвата 11, закрепленногона форме 12,Работает устройство для вибропрессования изделий иэ бетонных смесейследующим образом,Очищенную и смазанную...

Номер патента: 869041

Опубликовано: 30.09.1981

Авторы: Балашов, Горлач, Дубовых, Ткачев

МПК: H03K 17/62

Метки: импульсов, распределитель

...если уровень напряжения на прямом выходе триггера 1 соответствует уровню напряжения на его информационном входе. Бо всех других случаях состояние триггера 1 изменяется под воздействием входных импульсов при условии, что на его установочных входах имеется высокий уровень напряжения.При появлении низкого уровня напряжения на входе элемента 4 задержки, на выходе элемента 10 запрета первого блока 3 управления появляется высокий уровень напряжения, который переводит элементы И-НЕ 8 и 9 в такое состояние, при котором на нулевой вход первого триггера 1 подается высокий 1 ровень напряжения. Одновременно подается разрешение на вход элемента И-НЕ 7. В таком состоянии только первый триггер 1 подготовлен к воздействию входных импульсов,...

Номер патента: 868686

Опубликовано: 30.09.1981

Авторы: Иващенко, Ольховик, Ткачев, Ткаченко

МПК: G03B 17/24

Метки: светомаркировочное

...9 слу"жит для подвода электрического питания к устройству. Реверсивный дат чик 10 синхронизации и световод 4закреплены на светомаркировочномбарабане 2 таким образом, что в момент времени, когда синхронизатор14 перекрывает световой поток, идущий Щ от излучателя 11 к приемникам 12 и13 излучения, выходной конец 5 свето. вода 4 находится в плотном контакте со светочувствительным материалом 1.Габариты светомаркировочного барабана 2 выбираются из соотношения Т где Т - максимальное время экспоэи ции;Ч - максимальная линейная скорость светочувствительногоматериала 1;д. - угол охвата рабочей поверх ности светомаркировочногобарабана 2 светочувствительным материалом 1;й - радиус рабочей поверхностисветомаркировочного бараба- О на...

Номер патента: 868487

Опубликовано: 30.09.1981

Авторы: Абросимов, Гришина, Мартынов, Мухин, Ткачев, Щербаков

МПК: G01N 19/02

Метки: газового, потока, силы, стенку, трения, трубопровода

...подвижный элемент выполненв виде охватывающего сопловую частьполового цилиндра, установленного свозможностью регулирования перемещения вдоль его длины, а устройствоснабжено размещенной параллельно торцу цилиндра пластиной, взаимодействующей с чувствительным элементом.На чертеже представлено устройство для осуществления предлагаемогоспособа измерения силы трения газового потока о стенку трубопровода,Устройство содержит сопловуючасть 1, элемент 2, узел 3 регистрации силы трения с чувствительнымэлементом (не показан) . Элемент 2представляет собой полый цилиндр, выполненный с возможностью регулирования перемещения .вдоль его длины.Устройство снабжено пластиной 4,взаимодействующей с чувствительнымэлементом. Пластина размещена...

Номер патента: 868233

Опубликовано: 30.09.1981

Авторы: Голованов, Каширский, Маяцкий, Рудой, Ткачев, Черняева, Шумаков

МПК: F17D 1/16

Метки: высокопарафинистых, нефтей, нефтепродуктов, перекачке, подготовки

...т,е. застудневания нефти,и Предлагаемое устройство позволяетповысить эффективность перекачки и снизить энергозатраты на перекачку потока1 О нефги от насоса к насосу,Устройство состоит иэ . сит 1, выполненных в виде тороидов с одинаковыми размерами ячеек, Каждый последующий торонд либо смещен в поперечном нправлении на 1/2-1/4 размера ячейкивправо или вверх (влево или вниз) от ос(фиг. 2), либо повернут относительно оспредыдущего тороида на угол 10 - 30О(фиг, 3). Все тороиды закреплены в едкном многозвенном виброшатуне 2, выполнэнном в виде тороидов,Ведущее звено виброшатуна имеет двевтулки 3 с эллиптическими отверстиями,закрекленные посредством-звенныхэксцентриков 4 нв валу вращения приводнего механизма 5. Тороиды жестко зажаты между...

Номер патента: 868232

Опубликовано: 30.09.1981

Авторы: Галтеева, Голованов, Маяцкий, Рудой, Сидоров, Ткачев

МПК: F17D 1/16

Метки: высокопарафинистых, нефтей, нефтепродуктов, перекачке, подготовки

...НЕФТЕЙ И НЕФТЕПРОДУКТОВ К ПЕРЕКАЧКЕ/На фи; 1 показана схема предлага-,емого устройства; ца фиг, 2 - разрез АА на фиг. 1; на фиг. 3 - разрез Б-Б нафиг, 1,Устройство выполнено из 1 И сит 1 содинаковыми размерами ячеек (диаметром6-8 мм). Каждое последуюшее сито либосмецецо в поперечном потоку направлении,на 1/2, 1/4, 1/8 размера ячейки, либоповернуто относительно оси предыдущегосита на угол 10-356, Все сита закреплены в одном мцогоэвецном виброшатуне,выполцеццом в виде колец 2 ведушего звена виброшатуна 3, снабженного двумявтулкамц 4 и 5 с эллиптическими отверсгиями, Сита жестко зажаты между кольцамц виброшагуна стяжцыми шпильками 6и гайками 7. Мцогозвеццый виброшатунс сигами кицематически, прц помоши втулок 4 ц 5 с эллиптическими...

Номер патента: 866386

Опубликовано: 23.09.1981

Авторы: Саенко, Смирнов, Ткачев, Шоленинов

МПК: F27B 21/06

Метки: агломашины, загрузочное

...нижнего конца логка и тем самым регулировать толщинуслоя материалов, загружаемых на спека.тельную ленту машины.Индивидуальное крепление (подвеска)верхних концов секций 2,3 и 4 лотка нарегулируемых опорах или подвесках позволяет регулировать угол наклона каждойиэ секций лотка отдельно.Срезаюший нож 5 выполнен подвижно(шарнирно) установленным на оси 11,поддерживающей нижние концы секций2,3 и 4 лотка, и соединен шарнирноустановленными парадлелог раммнымитягами "2 и 13 со станиной машины 14.Регулируя во время работы длинуфаркопфов, поддерживающих ось 11, накоторой шарнирно установлены нижниеконцы секций 2,3 и 4 лотка и срезакьший нож 5, устанавливают определенное расстояние между поверхностью колосниковой решетки 15 и нижней плоскостью...

Номер патента: 864241

Опубликовано: 15.09.1981

Авторы: Григорьев, Мебель, Николаевский, Певзнер, Славин, Ткачев, Шапиро, Ялышев

МПК: G05B 5/01

Метки: датчика, дифференциально, сигнала, трансформаторного, формирования

...ну 25 левого потенциала 12 .Недостатком данного устройства является малая точность. Цель изобретения - повышение точности устройства. Эта цель достигается тем, что визвестное устройство введены второйи третий резисторы и транзистор, ба 35за которого соединена с выходом операционного усилителя, коллектор - спервым выводом первичной обмотки дифференциально-трансформаторного датчика, а эмиттер - через второй резис-,40тор с шиной нулевого потенциала ичерез третий резистор с минусовойшиной питания, к плюсовой шине которого подключен второй вывод первичной обмотки дифференциально-.трансформаторного датчика,45На чертеже приведена принципиальная схема устройства.Схема устройства содержит источник переменного напряжения 1,операционный усилитель...

Номер патента: 863958

Опубликовано: 15.09.1981

Авторы: Коршиков, Меркулов, Печерица, Поддубный, Руденко, Сигмунд, Скрябин, Соломенцев, Тимошпольский, Ткачев, Федоров

МПК: F23L 15/02

Метки: насадка, регенератора

...высокое гидравлическое сопротивление, склонность к запылению и оплавлению при высоких температурах, что снижает эффективность и срок их работы,Наиболее близким по технической сущности является известная насадка регенератора типа Сименса, выполненная в виде решетки из фигурных кирпичей с симметрично срезанными гранями, благодаря которым насадка меньше подвержена запылению 2.Однако такая насадка имеет небольшую поверхность нагрева и высокое гидравлическое сопротивление.Целью изобретения являотносительной поверхности оплавления при высокихканала насадки, формируется с большой точностью.Кирпичи, изображенные на фиг. 16 и 16,обладают такими же положительными качествами, что и на фиг. 1 а, кроме того, чтоих легче изготовить. Однако...

Номер патента: 863487

Опубликовано: 15.09.1981

Авторы: Красильников, Ткачев

МПК: B65G 33/00

Метки: винтового, конвейера, опора, промежуточная

...фиг. 1 схематично изображена промежуточная опора винтового конвейера, общийвид, разрез; на фиг. 2 - разрез А-А на фиг.Промежуточная опора винтового конвейе.ра состоит из клиновидных пластин. 1 и 2,расположенных параллельно и навстречудруг другу и размещенных в корпусе 3.Клиновидная пластинаустановлена впрорези кожуха 4 конвейера 5. КлиновиднЖплас-ина 2 снабжена приводом 6 и выполнв.на с возмоъ,постыл перемещения в направляющих 7 размещенных на внутренней поверхности корпуса 3,Промежуточная опора работает следующим образом.Прн вращении винта возникает зазормежду винтом и пластиной, регулирующийся путем перемещения по направляющим7 пластины 2, которая поджимает пластинувверх, прижимая ее к винту.Промежуточная опора винтового...

Номер патента: 863482

Опубликовано: 15.09.1981

Авторы: Асташев, Варыгин, Сандлер, Ткачев, Шевелев

МПК: B65G 17/20

Метки: конвейер, подвесной

...вращающаяся ось 5, один конец которой выполнен в виде винта, на О другом конце закреплена крестовина 6. Крючок 7 свободно навешивается на винтовой конец оси 5. Разгружатель 8.выполнен в виде четырех параллельных пластин 9 на общем кронштейне, который жестко укреплен на ходовом пути 1 конвейера в зонах рабочих мест.863482 формула изобретения Составитель Ю. ЮТехред А. БойкасТираж 845ВНИИПИ Государственногопо делам изобретений113035, Москва, Ж - 35, Рауилиал ППП Патент, г. Ужго Корректор У. ПономаренкПодписноеом итета СССРоткрытийкая наб., д, 4(5д, ул. Проектная, 4 дактор Н. Ромжаказ 768132 При движении подвески вдоль трассы конвейера пластины 9 разгружателя 8, установленного в зоне рабочих мест, взаимодействуя с крестовиной 6,...

Номер патента: 856573

Опубликовано: 23.08.1981

Авторы: Авданин, Акимов, Моргунов, Ткачев

МПК: B05B 5/08

Метки: нанесения, порошковых

...фиг,3 разрез А-А на фиг, 2.Камеранапыления посредством раструбов 2, в которых установлены электроды (ионизаторы) 3, соединена сдвумя камерами 4 псевдоожиженногослоя. Каждая камера 4 псевдоожиженного слоя отделена от камеры 5 поддува пористой перегородкой 6. В камерах 4 псевдоожиженного слоя расположены распределительные коллекторы7 сжатого газа, На газопроводе, подводящем сжатый газ (воздух) к коллекторам, установлен прерыватель 8 подачи газаВ камеренапыления размещенонапыляемое изделие 9, установленноена конвейере 10. Изделие 9 заземлено. Электроды 3 электрически соединены с источником 11 высокого напряжения. В нижней части камеры напыления расположен сборник 12 длярегенерации не осевшего на изделиепорошка,Работа установки...

Номер патента: 853464

Опубликовано: 07.08.1981

Авторы: Волочкович, Ткачев, Шабад

МПК: G01M 17/007

Метки: загрузки, испытаниях, тракторапри

...трактора 4. На тележке 1 установлен основной тормоз 5, кинематически соединен853464 Формула изобретения Составитель Н.Мазепов Редактор А. Гольдина Техред А. Бойкас Корректор С. Корниенко Заказ 5638/16 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ный с колесами 6, и дополнительный тормоз 7, приводимый гидромотором 8 от гидравлической системы 9 отбора мощности трактора 4. Гидронавесная система управления 10 включает регулятор 11 с рукояткой 12, сое,- диненный трубопроводами 13 и 14 с гидро- цилиндром 15, установленным на тележке 1, Шток гидроцилиндра 15 соединен с подьемным механизмом 16,...

Номер патента: 853221

Опубликовано: 07.08.1981

Авторы: Вишнивецкий, Зарецкий, Сережкина, Ткачев

МПК: F16C 17/04

Метки: подшипник, скольжения

...содержит сегменты 1, смонтированные в корпусе наопорных стержнях 2, установленных в стаканах 3, размещенных в цилиндрическихполостях 4, каждая из которых выполнена10 в корпусе 5, а подшипник снабжен охватывающими стакан, концентричными двумя втулками 6 и 7, с опорным буртом 8 наодной из них, а также дистанционной прокладкой 9, установленной в корпусе под15 буртом 8 этой втулки 711 ри возникновении перекоса или выполнения одного из сегментов 1 толще других,последний воспримет на себя увеличеннуюнагрузку. Стержень 2, через глухую пробку 10 передает нагрузку на стакан 3, который опирается буртом 11 на торцовую поверхность 12 втулки 6. Другой торцовойповерхностью 13 втулка б передает нагрузку на втулку 7, которая буртом 8 опирается...

Номер патента: 851268

Опубликовано: 30.07.1981

Авторы: Борисов, Ткачев

МПК: G01P 15/04

Метки: акселерометр

...этих локальных участков приводит к появлению на носителе отдельных ярко выделенныхточек, наносимых продуктами горения. Зная скорость горения используемого образца горючего вещества, нетрудно провести пересчет расстояния между метками в отрезки времени. Таким образом,след на носителе имеет метки времени.Предлагаемый акселерометр обеспечивает повышение точности дешифрации результатов перегрузок.На фиг. 1 изображен предлагаемый акселерометр, общий вид; на фиг. 2 вид паза в корпусе.Акселерометр содержит корпус 1 и инерционное тело 2 на упругом подвесе с закрепленным носителем 3 информации, В корпусе выполнен паз 4, имеющий участки малой длины с локаль. ным расширением 5, а также стержень 6 иэ горючего вешества.851268 Рис,Составитель Б,...

Номер патента: 850680

Опубликовано: 30.07.1981

Авторы: Алексеенко, Билько, Волков, Манойло, Самохвалов, Свиридов, Ткачев, Чепурной, Шичев

МПК: C21C 5/54

Метки: прокаливания, флюса

...карбонаткальция, например мел,в количестве 5-20% от массы флюса. Принагревании карбонат кальция подвергается диссоциации разлагаясь на двуокисьутперода и известь СаСОЭ= Са 0 + С 02ения му па 1. Способ рокапивания флюса, вкпючаржку в емкости при 800- ичеющийся тем, нижения содержания водороости вводят вещества, рези температуре прокепивения газообразных продуктов. поп. 1,отпичаю, что в качестве вещества, я при температуре прокапиел в количестве 5-20% от ющий его вь 900 С,от 0 что, с целью с да, на дно емк лагающиеся пр . с образованием2. Способ.щийся тем 3 0 6 3 50 8 разпагающегос вания,веса фл 0 2 25 сточники ин рмации,е при экспертизе ринятые во внима 0 33,3 1, Глебов трош лаковый 1978, с. 85 А, ГМошкевнч ереплев, М., "М, И, Злекта...

Номер патента: 849256

Опубликовано: 23.07.1981

Авторы: Мейбаум, Прядкин, Ткачев

МПК: G06M 7/00

Метки: перемещающихсяизделий, учета

...в поле зрения датчиков.Однако указанный ложный сигнал также поступает на первый вход элемента ИЛИ 20, а затем на второй вход формирователя 22, на выходе которого выделяется импульс, длительность которого превышает длительность задержки интегрирующим элементом 23 переднего фронта входного сигнала.На выходе элемента 23 выделяется импульс, который переводит переключающий элемент 24 в другое устойчивое состояние, в результате чего одновибратор 25 формирует импульс, который через элемент И 19, открыт единицей второго выхода блока 7;и через элемент ИЛИ 16 поступает на второй вход счетчика 18. Поступление этого импульса позволяет поставить на учет изделие, которое перед этим ложно снималось с учета.Как указано выше, при отказе одного из...

Номер патента: 848238

Опубликовано: 23.07.1981

Авторы: Апатенко, Афанасьев, Боровик, Ткачев, Шеховцов

МПК: B23P 1/12

Метки: размернойэлектрохимической, электрод-инструмент

...следующим образом.При обработке электролит из напорного стакана 11 заполняет продольныеполости 2, из которых под действиемцентробежных сил через поперечныеканалы 3 поступает в межэлектродноепространство. При этом силы вращенияперемещают электролит по объему винтового паза б и вместе с ним электролит объема межэлектродного пространства, придавая ему направленноедвижение снизу вверх,в сторону поперечных отводящих каналов 5, 4 ОДавление массы нагнетаемого электролита и силы вращения выводят направляющий поток электролита равномерно и одновременно по всему объемумежэлектродного прбстранства черезпоперечные каналы 5 в объем продольной полости 4 со стороны радиальныхэкранов 7, которые ходом вращенияэлектрод-инструмента, сбрасываютэлектролит к...

Номер патента: 848232

Опубликовано: 23.07.1981

Авторы: Апатенко, Ткачев, Цмакалов, Шеховцов

МПК: B23P 1/04

Метки: кэлектроду-инструменту, подвода

...относится к размерной химической обработке, в частк электрохимическому хонингоарнирным электродом-инструмен электроностиванию ш5том.Известно устройство для по водатока к электроду-инструменту при помощи гибких проводников 1),Однако подобные проводники исключают свободное, ориентирование электрода-инструмента относительно обрабатываемой поверхности.Цель изобретения - повышеннологичности устройства,Поставленная цель достигается тем,что электрические проводники ограничены коллекторными кольцами, расположенными по обе стороны шарнирногосоединения, между которыми закреплены гибкие электрические проводники, компенсаторные кольца которыхуложены между ограничительными шайбами диэлектрического кольца.На фиг.1 представлено устройство,общий...

Номер патента: 846676

Опубликовано: 15.07.1981

Автор: Ткачев

МПК: E04B 1/345

Метки: оболочка, пневматическая

...ные паз 12 и выступ 13. Оболочка усилена тканым рукавом 14, имеющим нити основы 15 и утка 16, являющимся основой трубчатой части 1, Дополнительные нити основы 17 и утка 18 образуют вы пуски 6 и 7, 8 и 9. При этом нити основы 19, соответствующие общим линиям трубчатой части и выпускам, выпопнены из более прочных материалов. Паз 10 и выступ 11 направлены вдоль оси З 0 оболочки, а паз 12 и выступ 13 - под углом к ней. На выпусках расположены элементы крепления, например, в виде жесткого отверстия 20 и пружинящего выступа 21. Пластмассовые пленки об- З 5 ладают прочностью более 100 кг/см Такой прочности вполне достаточно для выпусков предлагаемой оболочки.Соединение оболочек друг с другом или другими элементами, снабженными аналогичным пазом...
