Ткачев

Номер патента: 950855

Опубликовано: 15.08.1982

Авторы: Аксенов, Долинченко, Логинова, Ткачев

МПК: E02D 3/12

Метки: вяжущее, грунта, укрепления

...30%. Канифольное мы ло (абиетат натрия) представляет собой вязкое вещество, растворимое в воде. В лабораторных условиях приготовлены 3 смеси, соотношение компонентов вяжущего в которых представлено в таблице, Дозировка вяжущего 3,3% от массы грунта.Технология укрепления грунта следующая.Вначале в грунт вносят канифольное мыло в виде водного 10%-ного раствора, после Водонасыщение, 3 й водонасыщенных образцов,кгс/см Кол-во циклов заморапредлагаемого известного живания-от Канифольное мы таивания,выдержанныхобразцами Сульфитноспиртоваябарда ПоливиМазут нилаце- татная ло эмульсия 85 50,7 1,8 82,5 17,580 20"5 51,0 1,7 ч 6,2 1,8 66 10,3 45 зультаты полевого эксперимента подтверждают эффективность предложенного вяжущего для укрепления грунтов,...

Номер патента: 950433

Опубликовано: 15.08.1982

Авторы: Гарпинченко, Косарев, Осина, Ткачев, Чулков

МПК: B02C 13/288

Метки: дробилка, роторная

...корпус 1, в который встроены горизонтальный ротор2 с билами первая 3 и вторая 4 от 10ражательные плиты, наклонный загрузочный лоток 5. В верхней части дробилки имеется загрузочный патрубок 6 для исходного материалаи патрубок 7 для отвода сушильного агента. В нижней части корпуса расположены разгрузочный патрубок 8, а также патрубок для подвода сушильного агента 9. В подроторном пространстве смонтированы пластины 10, расположенные с перекрытиемдруг относительно друга, Каждая изпластин жестко закреплена на оси 11,на которую насажен рычаг 12, Рычагиобъединены одной тягой 13, Посредством поступательного движения этойтяги наклон пластин изменяется от 0Одо 60 О,Дробилка работает следующим образом, зоИсходный влажный материал (известняк,...

Номер патента: 950233

Опубликовано: 15.08.1982

Авторы: Барановский, Качан, Козачок, Кравченко, Куцеев, Орехов, Ткачев

МПК: A01D 45/02

Метки: кукурузы, початков, селекционная

...зерноочистка 13, включающая решето 14 и емкость 15 для зерна. Причем вальцы 8, аппарат 10, зерно- очистка 13 разделены на секции посредством разграничителя 16, выполненного, например, 15 в виде перегородки.Селекционный кукурузоуборочный комбайн работает следующим образом.Машина заезжает на,опытное поле и начинает убирать первую двухрядковую делянку в ярусе. При этом рабочие органы жатки 2 срезают стебли растений, транспортируют их и отделяют початки от стеблей. Далее початки, убранные с обоих рядков делянки, подаются поперечным транспортером 3 и продольным транспортером 5 через рас пределитеь 6 в один из накопителей 7,Через 10 с после начала работы машина проходит первую делянку и межделяночную дорожку и, не останавливаясь,...

Номер патента: 947762

Опубликовано: 30.07.1982

Авторы: Кладько, Кравченко, Путинцев, Ткачев

МПК: G01N 33/24

Метки: почвы, состава, фракционного

...5 для взятия образцов почвы посредством рычагов 21 соединенас тягой 22, закрепленной на раме 1установки и приводится в действие пос.редством гидроцилиндров 23 и 24,включенных в гидросистему трактора. Гидроцилиндр 23 закреплен на раме 1 установки и соединен с тягой 22, а гидроцилиндр 24 установлен на тяге 22 исоединен с лопатой 5 в ее верхнейчасти. Рычаги 21 выполнены с продольными пазами 25., в которые входят пальцы 26 лопаты, прикрепленные к последней в ее нижней части. 35Установка работает следующим образом,При взятии проб почвы лопата 5посредством гидроцилиндров 23 заглубляется на необходимую глубину, а затем 40при выдвижении штока гидроцилиндра24 заполняется почвой. Во время выдвижения штока гидроцилиндра 24 пальцы26 скользят...

Номер патента: 947277

Опубликовано: 30.07.1982

Авторы: Баранова, Гончарова, Ефремов, Мельниченко, Ткачев

МПК: E02D 3/12

Метки: вяжущее, грунта, укрепления

...и гидроалюминатов кальция. При этом известь, содержащаяся в вяжущем практически полностью идет на взаимодействие с активизированной стеклообразной фазой золы-уцоса и грунта. Кроме того, органические соединения древесины релаксцруют напряжения, создаваемые при объемном расширении гидрокарбоалюминатов и гидросульфоалюминатов кальция.Пример. Песок мелкий укрепляют предлагаемым вяжущим в количестве 25% от 15 массы смеси. В качестве неактивной золыу ос а прцмеця 1 от каменноугольную золу, которая характеризуется следующими показателями химико-минерального состава, час. "/О. СаСОз 1,0; %02 49,7; А 10 з 29,2 2, МцО 1,6; Ге О 14,3; СаО 1,3; 50 з 0,4, и. п. и.2,5, удельцая поверхность золы составляет 1800 см 21 г, рН 6,3. Известь применяют...

Номер патента: 946660

Опубликовано: 30.07.1982

Авторы: Кахи, Разгулов, Селиванов, Ткачев, Червинский

МПК: B02C 17/22

Метки: барабанной, мельницы, футеровка

...поперечный разрез.Футеровка барабанной мельницывключает эластичные плиты 1 и образованные ими же лифтеры 2, планки 3 с 15 резьбовыми отверстиями, крепежныедетали 4 и гайки 5, с помощью которыхпластины притягиваются к внутреннейповерхности барабана 6.20 ЛиФтеры 2 выполнены в виде пустотелого элемента, образованного завернутым по цилиндрической спирали свободным концом эластичной плиты 1 истсрепленным крепежной деталью 4,Футеровка барабанной мельницы работает следующим образом.Измельчаемый Материал и мелющиетела подхватываются лифтерами и поднимаются на определенную высоту, больиую, чем при прямоугольном профилелиФтеров..ПодписноСССР илиал ППП "Патент", г. Ужгород, ул. Проектна Ври подъеме и падении загрузки происходит/ интенсивное...

Номер патента: 944931

Опубликовано: 23.07.1982

Авторы: Афанасьев, Зайнулин, Коляда, Ткачев, Федоренко, Хорошун, Шимко

МПК: B28B 5/00

Метки: железобетонных

...5, посредством шарнирно-рычажных механизмов 6, 30 каждый из которых состоит из телес, копической тяги 7 и рычага 8, соединенных друг с другом шарниром 9, на рычагах 8 закреплены подъемноопускные участки направляющих 10, расположенных под внброплощадкой. Поддон-вагонетка 11 является съемной, 5 .перемещаясь по направляющим 3 и 10 посредством ходовых колес.12. Телескопический конец 13 тяги 7 прикреплен к бортоснастке 5, а рычаг 8 свободным концом прикрепляется посред" 10 ством шарнира 14 к основанию. Подъем бортоснастки осуществляется силовыми цилиндрами 4.Установка работает следующим сбразом. 15Толкателем поддон-вагонетка 11 закатывается на рельсовый путь 10 виброплощадки 2. Бортоснастка 5 посредством гидроцилиндров 4 опускается на...

Номер патента: 944723

Опубликовано: 23.07.1982

Авторы: Гаврильченко, Подоляко, Пронской, Сигарев, Ткачев

МПК: B22C 1/10

Метки: литейных, смесь, стержней

...и доступен.В качестве технологической добав- ЗЗ ки в смеси применяется комплексноесвязующее, которое состоит из безмасляного универсального крепителяна основе отходов переработки сернистых восточных нефтей (УСК), свято зующего на основе водорастворимыхлигносульфонатов (КБЖ) и фенолоспирта.Такое сочетание органических связующих обеспечивает достаточную сырую ФФ прочность, а сочетание УСК и фенолоспирта оказывает влияние на повышение прочности в сухом состоянии.Предлагаемая смесь может бытьиспользована для изготовления формпо-сырому. Для этого в смесь необходимо ввести воду, которая позволяет придать смеси необходимую влажность и прочность без применениясвязующих.Составы смесей приведены в табл.1.а свойства - в табл, 2.( Х к л О 8 сос...

Номер патента: 941584

Опубликовано: 07.07.1982

Авторы: Кожухов, Кучкин, Ткачев, Яковлев

МПК: E21C 41/06

Метки: месторождений, разработки, рудных

...рудоспусков, буровых и выпускных выработок и оформлением отрезных щелей.Массив из буровой выработки 1 обуривают 1 з веерами 2 скважин и из доставочной выработки 3 веерами скважин 4 и 5. После выпуска очередного слоя взрывают оставшиеся скважины 5 предыдущего веера 4 и производят выпуск отбитой при этом руды. Затем в один прием отбивают веера 2 и 4 соответственно из бурового и доставочного горизонтов, причем в веере 4 доставочного горизонта взрывают только боковые скважины, в результате чего образуют выпускные ниши 6. Массив, приходящийся на оставшие941584 Фиг. /5Ю-Ю г,Г т"иг Составитель В. ЧеркТехред А. БойкасТираж 623Государственного комиелам изобретений и отсква, Ж - 35, РаушскаяПатент, г. Ужгород, у шениновКорректор ВПодписноеета...

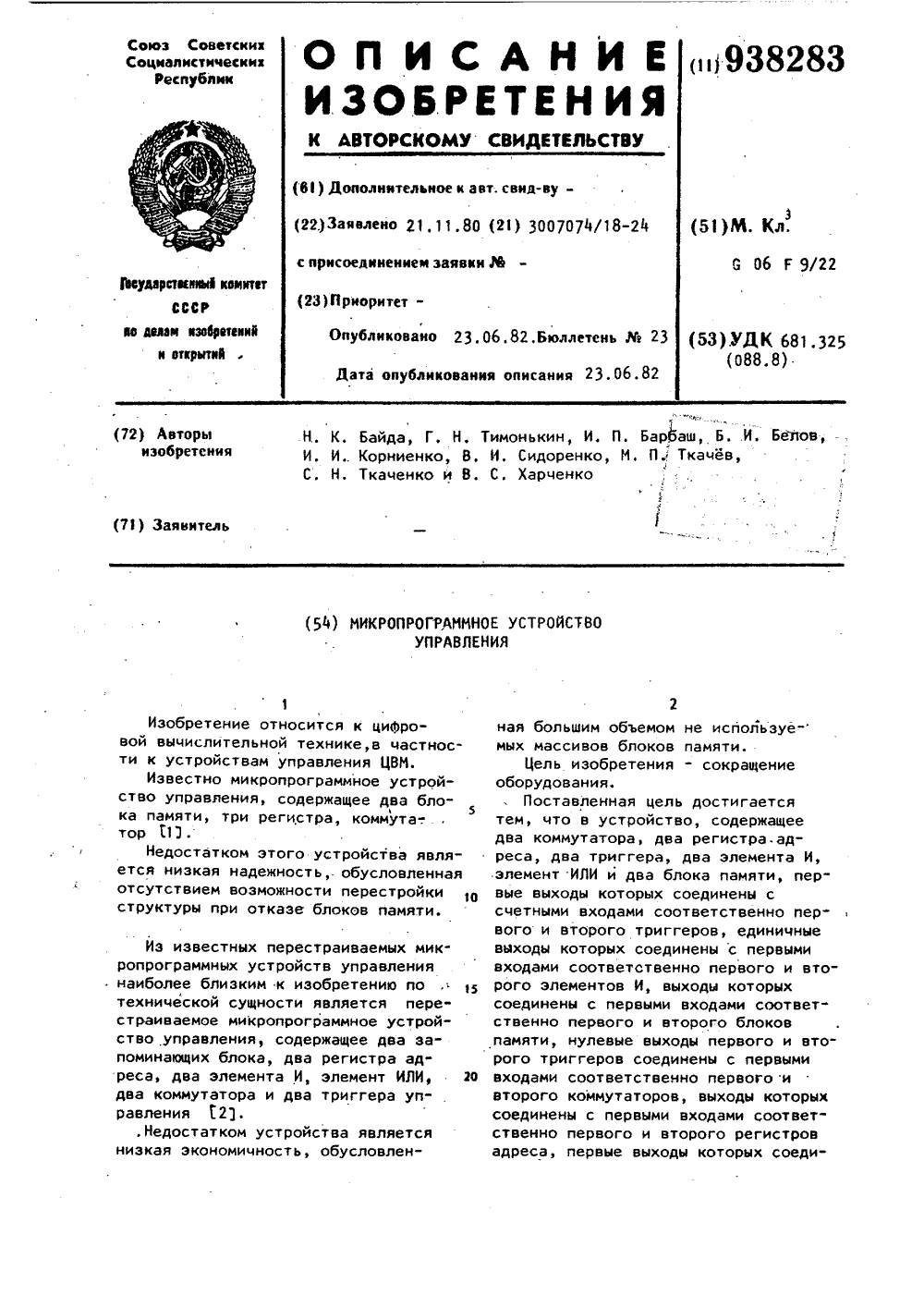

Номер патента: 938283

Опубликовано: 23.06.1982

Авторы: Байда, Барбаш, Белов, Корниенко, Сидоренко, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 9/22

Метки: микропрограммное

...блоков 37 и 38 памяти. К моменту выдачи инФормации из блоков памяти триггер 19 сигналом с элемента 22 задержки 1 устанавливается в единичное состояние и отпирает элементы И 8, 6 и 7, атакже элементы И 3 и 4. Так как в ре.гистре 34 установлен нулевой код, ав блоке 38 памяти будет опрошенапустая ячейка, через элементы И 8, 6и 7 на выходы 58, 59 и 57 поступаетнулевой код. Из блока 37 памяти будет сцитан первый сегмент первоймикрокоманды. При этом адрес следующЕй, т.е. второй микрокоманды, свыхода 45 блока 37 памяти через открытый элемент И 3 поступает на регистр32 адреса, а операционная часть первого сегмента первой микрокомандычерез открытый элемент И 4 поступает на дополнительный регистр 33.В следующем такте на вход 42 уст"ройства...

Номер патента: 938172

Опубликовано: 23.06.1982

Авторы: Васьков, Вилькоцкий, Доманевский, Лис, Ткачев

МПК: G01R 19/00

...2, конденсатор 3, усилитель(электрометрический повторитель)индикаторнуля, генератор 6 тактовых импульсов, ключ 7 и блов 8 управления,5 1 О 15 20 25 зо 35 40 формула изобретения 45 50 55 Усилитель 4, ключ 7 и коммутатор2, обладающие малыми утечками, служат для развязки входной электрометрической цепи от вцходной ниэкоомнойизмерительной цепи (индикатор 5 нуля, источник 1 компенсирующего напряжения).Конденсатор 3, имеющий большоевремя самораэряда, предназначен длязапоминания компенсирующегонапряжения. Один из входов коммутатора 2является входом устройства. Генератор тактовых импульсов 6 периодически вцрабатывает двухтактный сигнал,управляющий коммутатором 2 и ключом 7,В первом такте происходит запоминание компенсирующего напряженияна...

Номер патента: 938076

Опубликовано: 23.06.1982

Авторы: Евтушенко, Ткачев

МПК: G01N 3/04

Метки: захват, изучения, испытательной, прочностных, растений, свойств

...для размещения стебля растения и звжимной упругий элемент, установленный в корпусе и соединенны й с источником избыточного давления, зажимной элемент выполнен в виде тороидвльной камеры, в захват снабжен кордом, обвивающим корпус с эажимным элементом твк, что последующий виток корда перекрывает предыдущий.Кроме того, захват снабжен располокенными внутри корпуса торцовыми упорами для эвжимного элемента.76 4Формула изобретения1. Захват испытательной машины дляизучения прочностных свойств растений,содержащий цилиндрический пустотелыйкорпус с торцовыми отверстиями дляразмещения стебля растений и зажимнойупругй элемент, установленный в корпусеи соединенный с источником избыточногодавления, отлич ающи йс ятем,что, с целью повышения...

Номер патента: 937390

Опубликовано: 23.06.1982

Авторы: Бурмистров, Нуркеев, Романов, Румянцева, Семченко, Ткачев

МПК: C04B 7/35

Метки: клинкера, смесь, сырьевая, цементного

...выщелачивания угольнойзолы 10,0"38,0Опока 1,5-5,0.Пиритные огарки 2,0-4,0Шлам сернокислотного выщелачивания зол низкотемпературного сжигания угля существенно отличается по химико-минералогическому составу от боксито-белитового и состоит на 65- 33 80 из высокореакционного метакаолинита А 10 2510, а также геленита, иль-. менитанезначительного количества каолинита.Кроме того, в нем присутствует до 15 несгоревшего угля, являющегося интенсификатором при помоле сырьевой смеси.Шлам сернокислотного выщелачивания эолы низкотемпературного сжигания уг ля характеризуется содержанием окислов, Ф: 510 55,0-65,0; А 1015,090 123,0; ЕЛО 2,0-5,0; СаО 2,0-6,0; Т 10 1 у 0-3 01 йдО 0,2-1,01 МоО 1,5; потери при прокаливании - 6,0- 1.,О.Силикатный и...

Номер патента: 936233

Опубликовано: 15.06.1982

Авторы: Суровиков, Ткачев

МПК: H02K 3/46

Метки: беспазовый, электрической, якорь

...внутрь двигателя вместе с охлаждающим воздухом песчинок и подобных тел, а также в результате незаметного передавливания их при разборках, когда якорь укладывается на специальные подкладки - "подушки".Цель изобретения - обеспечение надежности работы якоря. Указанная цель достигается тем, что в беспазовом якоре электрической20 машины, содержащем сердечник, на ко-. тором посредством стеклобандажа из тангенциально направленных Митей закреплена обмотка, стеклобандаж снаб 25 жен закрепленным на нем чехлом, выполненным из стеклосетки.На фиг,1 изображен предлагаемый беспазовый якорь электрической машины, разрез; на фиг.2 - вид А на фиг. 1 ( крепление конца чехла)зоЯкорь содержит сердечник 1, на котором расположена обмотка 2, Стекло- бандаж 3,...

Номер патента: 934972

Опубликовано: 15.06.1982

Автор: Ткачев

МПК: A01D 45/02

Метки: аппарат, початкоотделяющий

...А и В, стеблеотделяющий валец 3 (2), вальцы 2 и 3 расположены соосно на подшипниковом узле 4, початкоотделяющий валец 2 имеет привод 5, стеблепрокатывающий валец 3 имеет привод 6, стрипперного устройства 7.Початкоотделяющий аппарат работает следующим образом.При движении машины стебли кукурузы захватываются падающими цепями и подаются в зазор между вальцами. Стебли захватываются направляющим элементом 1 и перемещаются на початкоотделяющий валец 2, скользя в щели стрипперного устройства 7. Ввиду конусного исполнения скорость протягивания будет от максимальных зна93492 Формула изобретения Чебота ваКорректоПодписноСССРийд. 4/5роектная,Соста тельА. Бо99. Стен Техре Тираж Редактор А. ДолиниЗаказ 3975/3 нного комитета ений и...

Номер патента: 933575

Опубликовано: 07.06.1982

Авторы: Дубинин, Ткачев

МПК: B65G 33/32

Метки: винтового, конвейера, опора, подвесная, промежуточная

...Транспор-.тируемый материал свободно перемещается вдоль оси конвейера и опоры, габаритные корпуса которой позволяют пропускать наибольшее количество материала.О При использовании предлагаемойконструкции промежуточной опоры сокращается трудоемкость монтажных работ, а за счет увеличения полезного проходного сечения и уменьшения разь рыва спирали улучшается транспортировка материала и повышается производительность конвейера. Формула изобретения На фиг.изображена промежуточная опора в разрезе; на фиг. 2 разрез А-А на фиг. ф; на фиг. 3 - разрез Б-Б на фиг. .Подвесная промежуточная опора винтового конвейера содержит корпусс полуконусами 2,. в вырезанные вер хние части которых уложены валы винтовых секций 3 и 4, опирающиеся на подшипники 5 и...

Номер патента: 934005

Опубликовано: 07.06.1982

Авторы: Балинченко, Батин, Маевский, Ткачев

МПК: E21C 41/04

Метки: выбросоопасных, пластов, разработки, угольных

...следующим обПеред началом разработки производятоценку выбросоопасности по всей длине лавы, например, по динамике начальной скорости газовыделения, т. е. определяют наиболее потенциально выбросоопасные участки в которых величина зоны разгрузки совпадает или незначительно, не более 1 м, превышает глубину выемки угля. После определения размеров тангенциально выбросоопасной зоны по длине забоя производят одновременную выемкую угля с обеих сторон от выбросоопасной зоны на глубину неменее чем на два цикла выемки, причем выемку угля прекращают на расстоянии не менее 5 м до границы выбросоопасной зоны. В дальнейшем забой выравнивают и 2 о выемку производят по всей длине лавы.Данный способ позволит значительноповысить эффективность мер по...

Номер патента: 932096

Опубликовано: 30.05.1982

Авторы: Перкин, Рудой, Рухлин, Ткачев, Хуторной

МПК: F17D 1/16

Метки: высокопарафинистых, нефтей, перекачке, подготовки

...и Фланцы закрыты обоймой 6, по кольцевой дорожке которой движется полый шарик 7 с отверстием. При этом ось отверстия шарикасмещена относительно геометрическойоси шарика, что обуславливает полу 932096чение упругих колебаний, которые передаются с обоймы к цилиндрическому волноводу и составляющему с ним единое целое обрабатываемому трубопроводу. Фланцы крепятся к обойме при помощи болтов 8.Оси сопел наклонены к оси цилиндра"волновода под некоторым углом в направлении выхода воздуха. Зазор между нижней кромкой сопла и поверхностью беговой дорожки обоймы должен быть на 2-3 мм больше диаметра шарика.Устройство работает следующим об. разом.Сжатый воздух под давлением 3-4 атм подается по патрубку 5 в канал кольцевого коллектора 3 через сопла 4...

Номер патента: 930659

Опубликовано: 23.05.1982

Авторы: Михотин, Ткачев, Шахов, Шляндин

МПК: H03K 13/20

Метки: время-импульсный, интегрирующий

...Т зависит от величины О.Поэтому для полного цикла преобразования сумма приращений напряженияиа выходе интегратора при интегрировании Ох + Ов и сумма приращенийпри интегрировании Ох- Оо в общемслучае ие будут рввнц нулю, как зтопроисходит в частном цикле преобразования. В данном случае при равенстве постоянных времени интеграторов1 и 2 выполняется равенствооТв,гОЖ- СТ Ст -О -О З)1 п Ф М к Н 1Оде О- напРЯжение на интегРатоРе1 в начале цикла преобразования;01- йапряжение на, интеграторе1 в конце цикла преобразования;3 Т - сумма интервалов времени,в течение которых осуществляется интегрирование разности (Зх- Оо);ЕТ- сумма интервалов времени, втечение которых осуществляется интегрирование суммыоткуда получаем 5 93065Как следует из...

Номер патента: 930510

Опубликовано: 23.05.1982

Авторы: Ажогин, Воронова, Наседкина, Ткачев

МПК: H02K 15/04

Метки: изоляции, катушки, корпусной, машин, наложения, полюсов, станок, электрических

...5 представляют собой пневмоцилиндры, наштоках которых удерживается изделие.Держатели 5 с рычагами 6 и 7 образуют цетырехшарнирный параллелограм.При повороте рычагов 6 и 7 вокруг своих осей держатели 5 однойстороны параллелограмма поднимаются,а второй, противоположной стороны,опускаются. Каретка 1 роликами 8 установлена на направляющей 9, а фиксирующим роликом 10 и ведущей шестерней 11, охватывающими копир 12, фик 50сируется в заданном положении придвижении и при останове станка. Копир 12 жестко соединен .со столомстанка. Ролики 1,3 жестко соединеныс кареткой 1 и при движении ее оста 55ются на одном уровне. Обод 14 жесткосоединен с рычагом 6 и повторяетФорму катушки, Для изогнутой катушки фон изогнут в лобовой части, для плоской он...

Номер патента: 930275

Опубликовано: 23.05.1982

Авторы: Альтгауз, Зюбан, Ткачев

МПК: G05B 23/02

Метки: диагностирования, объектов, технических

...сигналы вида О, а на вхоце ин дикатора исправного состояния 20 ОКД 25 - сигнал вица 1. При этом индикаторы 14-19 .выключены, а индикатор 20- во включенном состоянии. Триггер 21 находится и состоянии, при котором пер вый ключ 22 открыт, а второй ключ 23 закрыт. Цепь обратной связи между ФЭ 6 и 2 замкнута,выходом устройства и выходом второго ключа, информационный вход которого подключен к выходу источника эталонных сигналов, вход триггера Шмитта связан с одним из выходов дешифратора кода состояния обьектова выходы - с управляющими вхоаами ключей.На чертеже представлена структурная схема устройства (ОКД и устройство пля его циагностирования).10Обьект диа гностирования содержит функциональные элементы 1-6, произвольным образом связанных...

Номер патента: 927459

Опубликовано: 15.05.1982

Авторы: Семкин, Сутовский, Ткачев

МПК: B23K 31/06

Метки: внутреннего, грата, удаления

...соединения, Применение устройства, вытя 1 гивающего грат в направлении конуса, позволяет увеличить размеры проходного отверстия в грате, а следовательно " повысить износостойкость инструмента в целом за счет улучшения его размеров. Формула изобретения 3 92745Целью изобретения является повышение износостойкости устройства и улучшение качества сварного соединения путем направленного формирования грата. 5Указанная цель достигается, тем, что устройство для удаления грата, содержащее установленные на штанге кольцевые режущие элементы, снабжено смонтированной на штанге конус- Е ной втулкой, вершиной конуса, обращенной в сторону расположения режущих элементов, диаметр которых больше диаметра основания конусной втулки и равен внутреннему...

Номер патента: 926696

Опубликовано: 07.05.1982

Авторы: Кунин, Мейбаум, Прядкин, Ткачев

МПК: G06M 7/04

Метки: импульсов, счета

...11 задержкии первый вход первого элемента И 5поступают импульсы первого одновибратоьара 3, а на второй вход первого элемента ИЛИ-НЕ 9 импульсы не поступаютиэ-эа отказа второго датчика 2 импульсов.Благодаря задержке первым элементом11 задержки переднего фронта импульсапервого одновибратора 3 и инверсии егопервым элементом ИЛИ-НЕ 9 на обоихвходах первого элемента И 5 импульсы появляются одновременно и на его выходе выделяется последовательность контрольных импульсов, что свидетельствуетоб отказе второго датчика 2 импульсов,при этом длительность этих импульсовравна заданной величине задержки первс.го элемент 11 задержки, На выходевторого элемента И 6 контрольные импульсы не выделяются, так как с момента отказа второго датчика 2 импульсов...

Номер патента: 926323

Опубликовано: 07.05.1982

Авторы: Балинченко, Большинский, Колесов, Маевский, Ткачев

МПК: E21F 5/00

Метки: забоях, использованием, крепи, кровлей, механизированной, очистных

...крепи нагрузке, Производят выдержку во времени в течение 10-15 мин для исключения проявления запоздалых выбросов при снижении давления в гидросистеме, а затем осуществляют снижение давления не менее, чем на 5 атм в гидросистеме крепи по всей длине выбросоопасной зоны, включая дополнительно по 5-6 м с каждой стороны выбросоопасной зоны по длине очистного забоя. Лополнительное включение 5-6-метровых участков с каждой стороны обусловлено наибольшими вероятными размерами выбросооспасной эоны по длине забоя, Практически на . ибольшая эффективность достигается при снижении давления ступенчато в сам способ, При снижении давленияв гидросистеме происходит сближениепород почвы и кровли. Для увеличе,ния размеров зоны разгрузки до безопасной...

Номер патента: 922579

Опубликовано: 23.04.1982

Авторы: Ткачев, Усович, Юницкий

МПК: G01N 3/307

Метки: испытания, покрытий, прочность, ударную

...сообщается с расширительной камерой 13, содержащей штуцер 14 и регулировочную иглу 15. Цилиндр 12 икамера 13 соединены каналом 16 ичастично заполнены жидкостью 1715Способ осуществляется следующимобразом,Образец устанавливают на пружину11 и навинчивают приспособления 10на боек 4, Глубиной навинчивания устанавливают требуемое расположениеповерхностей покрытия и ударнида: сзазором, контактом или прижимом.Чтобы не было смещения .образца относительно ударника в направлениях,отличных от направления удара, образец имеет цилиндрические направля"ющие со шлицами.Ударник с образцом вставляют вкорпус 2 и завинчивают регулятор 5с прикрепленной к нему пружиной 6.Задают необходимый режим испытания: энергия удара, частоту воздействия ударных нагрузок и...

Номер патента: 920791

Опубликовано: 15.04.1982

Авторы: Мейбаум, Прядкин, Путов, Ткачев, Чучуев

МПК: G07C 3/10

Метки: выдачи, заготовок

...непрерывно, причем с появлением каждого импульса первого Формирователя 3 импульсов второй счетчик 10 "обнуляется". В момент равенства кодов первого и второго счетчиков 8 и 10 выделяется масштабный импульс на выходе второго элемента И 12, открытого по второму входу в течение времени перемещения заготовки мимо второго датчика 2. При этом каждым сигналом блока 9 сравнения кодов второй счетчик 10 обнуляется. По каждому сигналу первого формирователя 3 счетчики 8 и 10 переводятся в исходное состояние.На чертеже изображена структурнаясхема устройства.Устройство содержит первый и второй датчики 1 и 2, расстояние междуточками визирования которых равнозаданной точности контроля, первый ивторой формирователи 3 и 4 импульсов,триггер 5...

Номер патента: 920748

Опубликовано: 15.04.1982

Авторы: Барбаш, Тимонькин, Ткачев, Ткаченко, Харченко

МПК: G06F 11/25

Метки: диагностирования, тестового

...адрес следующего входного набора. Элементы И 17 предназначены для опроса состояния существенных выходов объекта диагностирования 21, а элементыИ 18 - для формирования сигналов опроса существенных выходов объекта диагностирования по коду маски. Триггер режима 19 фиксирует режим работы устройства. Дешифратор 20 формирует сигналоб окончании тестирования. ЭлементИЛИ 22 предназначен для подачи сигналов с существенных выходов объекта диагностирования 21 на информационныйвход сдвигающего регистра 24, а элемент ИЛИ 23 - для подачи сигналов сдви-о га на динамический вход сдвигаюшего регистра. Сдвигающий регистр 23 предназначен для запоминания сигналов на существенных выхопах объекта диагностирования 21. Элементы И 25 управляют выдачей информации...

Номер патента: 919085

Опубликовано: 07.04.1982

Авторы: Балашов, Горлач, Дубовых, Ткачев

МПК: H03K 17/62

Метки: импульсов, распределитель

...уровень напряжения малой длительности ) на выходе элемента И 13 появляются два коротких импульса низкого уров. ня напряжения, сдвинутые один относительно другого на время то, Эти импульсы инвертируются элементом ИЛИ-НЕ 16 и поступают на первый вход элемента И-НЕ 18 и на элемент 17 за-, держки, где задерживаются на время 20, при этом на втором входе элемента И-НЕ 18 задержанные импульсы появляются по окончании импульсов на первом входе элемента И-НЕ 18, в результате чего совпадения импульсов не происходит, и выходной сигнал элемента И-НЕ 18 ( высокий уровень напряжения ) не изменяется, т.е. разрыв синала импульсом помехи не влияет на состояние триггеров 1.Блок 3=1 управления подготавливается ; работе по установочному импупьсу и...

Номер патента: 918229

Опубликовано: 07.04.1982

Авторы: Гинзбург, Ткачев

МПК: B65H 75/24

Метки: намотки, оправка, рулонных

...полностью отказаться от средства для поддержания сегментов изнутри оправки.На фиг. 1 изображен продольный разрез оправки в рабочем положении; на фиг. 2 вид сбоку на оправку в рабочем положении; на фиг. 3 - вид сбоку на оправку в нерабочем положении.Оправка состоит из сегментов 1, выл полненных двутаврового сечения, и коль цевых упругих элементов 2, размещенных в канавках, выполненных в торцах сте;-нок 3, сегментов 1 и ограниченных внутсренними полками 4, концы которых отогнуты от оси оправки. О рабочем положенииМ 8229 формула изобретения1. Оправка для намотки рулонныхматериалов, выполненная из набора сег. ментов с поперечными квннвками иа концахрсоединенных кольцевыми упругими элементами, расположенными в канавках, о т л ич а ю щ а я с...

Номер патента: 917859

Опубликовано: 07.04.1982

Авторы: Ананенко, Белоусов, Поздняков, Ткачев, Червинский

МПК: B02C 17/02

Метки: мельница, самоизмельчения

...- сечениеБ-Б фиг.1; на Фиг. М - сечение В-В20ффиг, 2 на фиг,.5 - сечение Г-Гфиг, 2.Мельница самоизмельчения содержиткорпус 1 в виде каркаса, ограниченного в центре кольцами 2, а по периФормула изобретения 3 Ю 785ферии ободом 3 и поверх его ребордой 4, скрепленных сварными планками 5 и болтами 6, образуя таким образом торцевые каркасные рамы, ккоторым прикреплены болтами 8 торцевые бронеплиты 7, создающие в комплексе с каркасными рамами торцевыестенки мельницы (диски). Взаимноерасположение торцевых стенок зафиксировано посредством шпилек 9 и втулок 10, Периферийные бронеплиты 11дисков выполнены с приливами 12, акаркасные рамы установлены так, чтообразуют с ободом 3 кольцевой монтажный зазор 13, в который забраны 5бронеплиты 14 со...
