Генератор последовательности импульсов

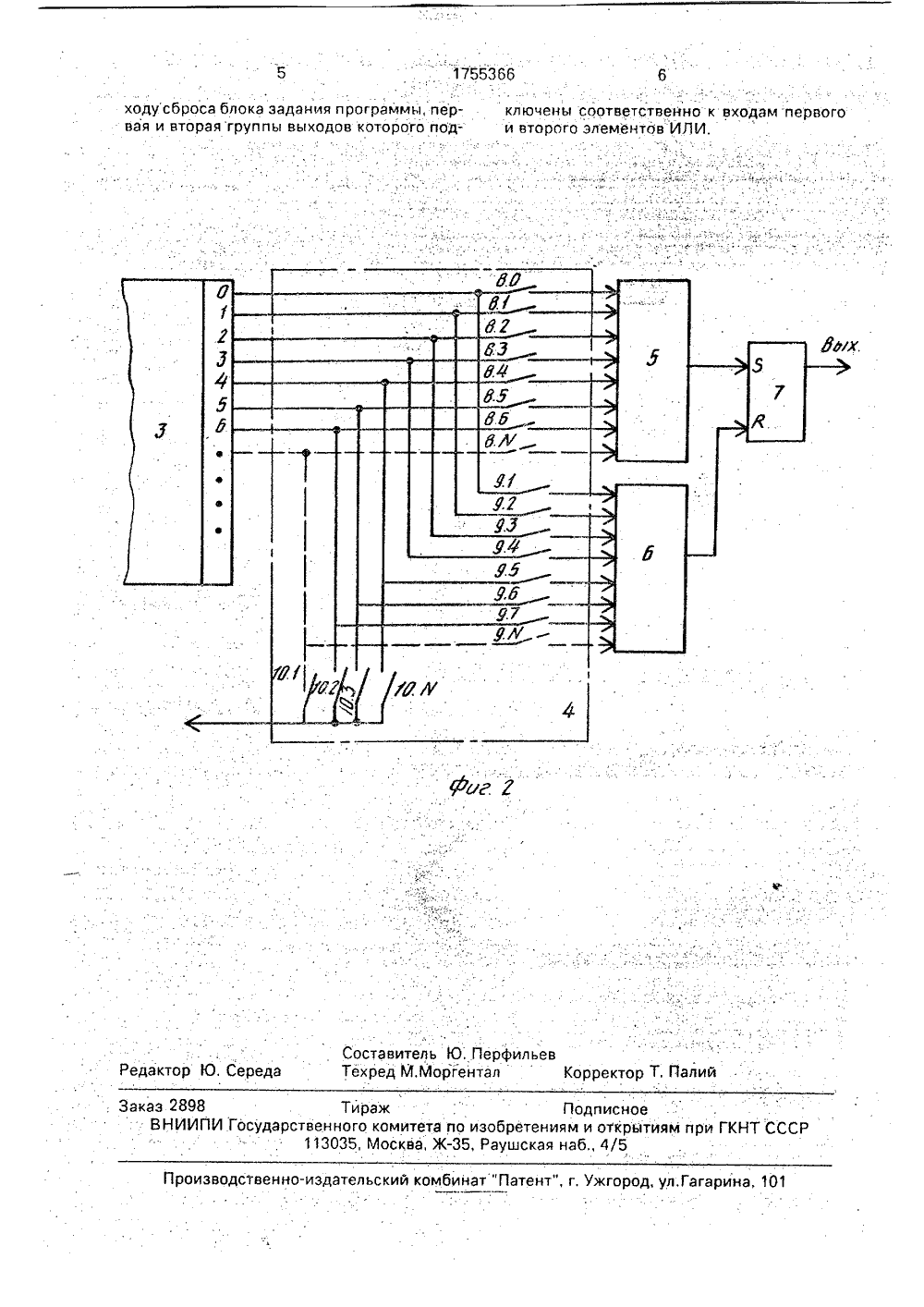

Изобретение относится к импульсной технике и может быть использовано в качестве генератора для контроля цифровых автоматов.Целью изобретения является расширение функциональных возможностей и упрощение генератора последовательностиимпульсов,На фиг.1 приведена структурная схема устройства; на фиг.2 - функциональная схема одного из возможных вариантов блока задания программы.Устройство содержит (фиг.1) генератор1 импульсов, счетчик 2, дешифратор 3, блок 4 задания программь 1, первый элемент ИЛИ 5, второй элемент ИЛИ 6 и триггер 7, Выход генератора 1 импульсов соединен со счетным входом счетчика 2, выходы счетчика 2 соединены с входами дешифратора 3, выходы которого соединены с входами блока 4 задания программы, первая группавыходов которого соединена с.входами первого элемента ИЛИ 5, а вторая группа выходов - с входами второго элемента ИЛИ 6, выход первого элемента ИЛИ 5 подключен к Я-входу триггера 7, выход второго элемента ИЛИ 6 подключен к Р-входу триггера 7, й-вход счетчика 2 соединен с выходом сброса блока 4 задания программы, а выходом" всего устройства служит прямой выход триггера 7,Блок 4 задания программы (фиг.2) содержит первую 8,1 - 8 У 1, вторую 9,1 - 9.й и третью 10.1 - 10,К группы коммутационных элементов, в каждой из которых первые входы коммутационных элементов подключены к выходам дешифратора 3. Вторые входы первой 9.1 - 9.М и второй 10,1-10,М групп коммутационных элементов образуют соответственно первую и вторую группу выходов блока и задания программы, а вторые входы третьей группы 10.1 - 10, Н коммутационных элементов объединены и образуют выход сброса блока 4 задания программы.Устройство работает следующим образом.В исходном состоянии счетчик 2 находится в нулевом состоянии, а триггер 7 в . состоянии при необходимости он может находиться в нулевом состоянии. Блоком 4 задания программы задается длительность импульсов и пауз между ними. При поступ-лении импульсов с выхода генератора 1 импульсов на счетный вход счетчика 2 на его выходе начинает изменяться код. По мере достижения кодом счетчика 2 равенства числам, установленным в блоке 4 задания программы с соответствующего выхода дешифратора 3 через очередной замкнутый контакт (фиг,2) блока 4, сигнал поступит либо на вход элемента ИЛИ 5, либо на вход элемента ИЛИ 6, Сигналы с выхода оного из указанных элементов, поступая соответст-.венно на Я-вход триггера 7 или нэ его Я- вход, изменяют его предыдущее состояние (йз единичного в нулевое, либо наоборот). В рассматриваемом случае на прямом выходе10 триггера 7 (сигйал поступает с выхода элемента ИЛИ 6) устанавливается нуль, т.е, формируется пауза между импульсами, длительность которой определяется моментом прихода очередного сигнала с выхода элемента ИЛИ 5, что переведет триггер 7 вединичное. состояние. Затем на прямом выходе триггера 7 сформируется импульс, длительность которого теперь будет определяться моментом прихода следую 20 щего сигнала с выхода элемента ИЛИ 6Далее по мере поочередного поступления на В-л Я-входы триггера 7 импульсов с выходов соответственно элементов ИЛИ 6 и 5, на выходе триггера 7 будут поочередноотрабатываться импульсы и паузы, длительность которых определяется состоянием коммутационных элементов 8,1 - 8 Я и 9,1- 9 М блока 4 задания программььПри появлении выходного импульса дешифратора 3 на первом входе одного из замкнутых коммутационных элементов изгруппы коммутационных элементов 10,1- 10 Я счетчик 2 сбрасывается в исходное состояние выходным импульсом сброса блока4 задания программы и цикл работы устройства повторяется,Положительный эффект в генераторепоследовательности и;пульсов достигается40за счет упрощения конструкции и расширения его функциональных возможностей за счет возможности отработки последовательности импульсов и пауз, различающихся по длительности в течение цикла работыустройстваФормула изобретения Генератор последовательности импульсов, содержащий генератор импульсов, счетчик, дешифратор, блок задания про 50 граммы и триггер, выходы счетчика соединены с входами дешифратора, выходы которого соединены со входами блока задания программы, о т л и ч а ю щ и й с я тем, что, с целью упрощения и расширения фун 55кциональных возможностей, в него введены первый и второй элементы ИЛИ, выходы которых подключены соответственно к Я- входу и В-входу триггера, выход генератора импульсов подключен к счетному входу счетчика, В-вход которого подключен к вы5 1755366 ходусброса блока задания и рограммы, первая и вторая группы выходов которого подключены соответствейно к входам первогои второго элементов ИЛИ. Составитель Ю, ПерфильевТехред М,Моргентал Корректор Т, Палий актор Ю, Середа Тиражвенного комитета по изобре 113035, Москва, Ж, Раушс роизводственно-издательский комбинат "Патент", г, Ужгород, ул,Гага: Заказ 2898ВНИИПИ Госу Подписноениям и открытиям при ГКНТ я наб., 4/5
