Свердличенко

Номер патента: 1144111

Опубликовано: 07.03.1985

Авторы: Демченко, Равикович, Свердличенко, Сухинин

МПК: G06F 11/00

Метки: анализаторов, варианты, его, статистических

...так говыми входами блока контроля образцового сигнала соответственно, выход блока контроля образцового сигнала соединен с входами сброса первого и второго Формирователей образцового сигнала, блок контроля образцового сигнала допалнительнс содержит блок задания интервалов контроля, две схемы сравнения, группу сумматоров го модулю два, группу элементов И и два элемента ИЛИ, причем выходы первого и второго формирователей образцового сигнала соединены с первой и второй группами информационных входов блока контроля образцового сигнала соответственно, выходы блока задания интервалов контроля соединены соответственно с первыми группами входов первой и второй схем сравнения, вторые группы входов которых соединены свыходами первого и второго...

Номер патента: 1049787

Опубликовано: 23.10.1983

Авторы: Глухов, Прицкер, Свердличенко

МПК: G01N 11/06

Метки: вязкости, жидкости, фотоэлектрическое

...устройства, а выход логической схемы И подключен к измерителю временных интервалов и триггеру, выход которого соединен со схемой уп-равляющих коммутаторов.На фиг, 1 показано предлагаемое устройство; на фиг. 2 - конструкция светоделителя. Устройство содержит помещенный в термостат 1 капиллярный вискоэиметр 2 с двумя рисками 3 и 4, осветитель, выполненный в виде источника 5 света и световодов 6, два фотоэлектрических регистратора, выполненные в виде совокупности светоделителей 7 и 8. и пар фотоцриемников 9, 10 и 11, 12, поля зрения которых расположены симметрично выше и ниже рисок 3 и 4, коммутатор 13,входы, которого вх. 1, вх. 2, вх, 3 и вх. 4 )подключены к выходам фотоприемников 9-12, первое вычитающее устройство 14, входы которого...

Номер патента: 1046762

Опубликовано: 07.10.1983

Авторы: Заинчковский, Колтик, Свердличенко, Цивирко

МПК: G11B 5/00

Метки: воспроизведения, записи, магнитной, многоканального, носителя

...И, соединенного вторым входом с выходом генератора сигнала эталонной частоты, кольцевойсдвигающий регистр, подключенныйвходом к выходу элемента И, коммутатор, соединенный выходами с вторыми входами счетчиков, и элементы ИЛИ,причем коммутатор подсоединен управляющим входом к третьему выходу измерителя величины и знака перекоса,а другими входами - к выходам элементов ИЛИ,.каждый из которых соединенс разным количеством выходов кольцевого сдвигающего регистра,Предлагаемое устройство за счетвведения в него измерителя величиныи знака перекоса, кольцевого сдвигающего регистра, коммутатора и элементовИЛИ позволяет в значительной степениуменьшить погрешность. синхронизациимногоканального воспроизведения с носителя магнитной записи.На...

Номер патента: 1023257

Опубликовано: 15.06.1983

Авторы: Заинчковский, Колтик, Свердличенко, Цивирко

МПК: G01R 29/26

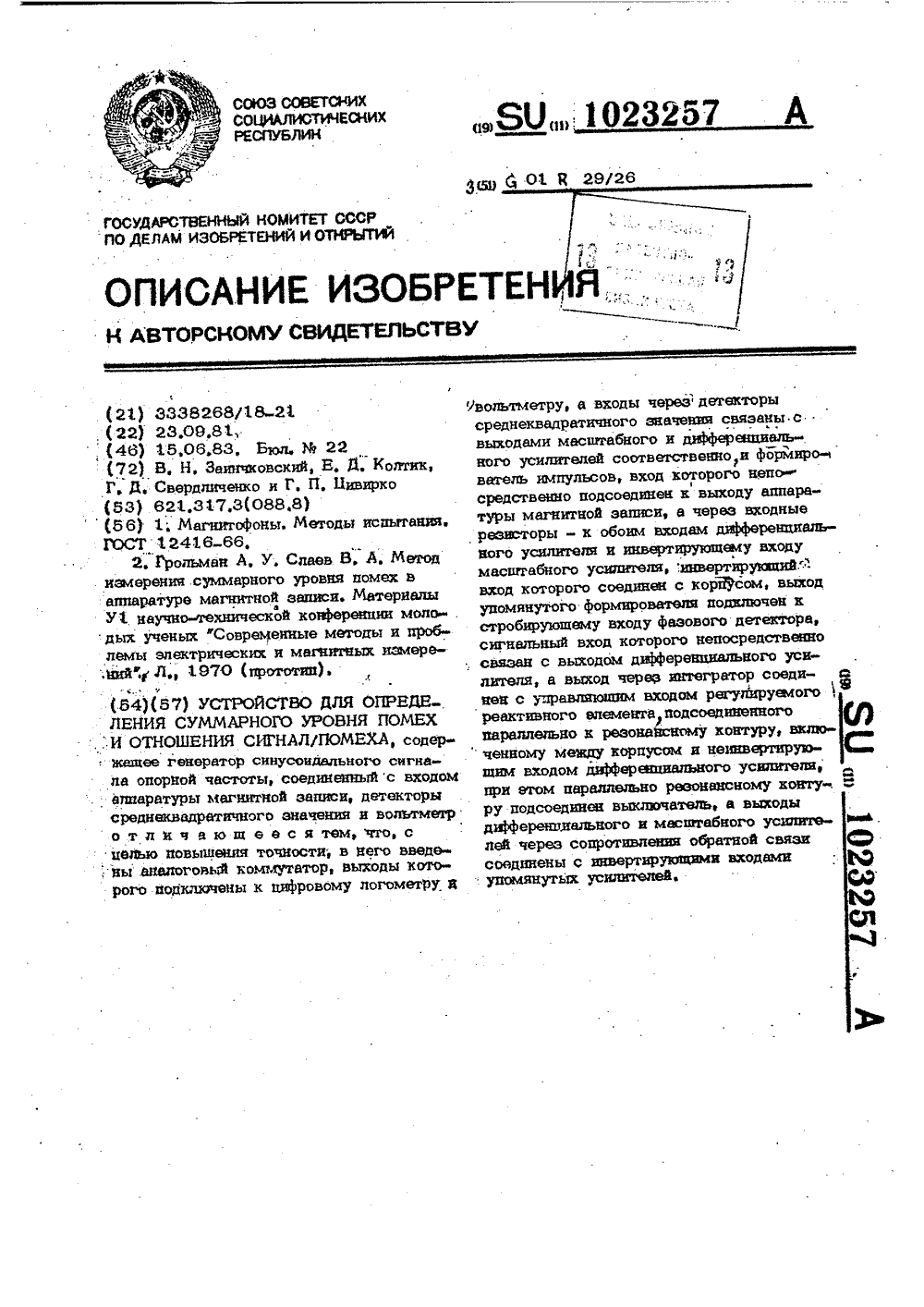

Метки: отношения, помех, сигналпомеха, суммарного, уровня

...выходы которого подключены к цифровому лого- метру и вольтметру, а выходы через 50детекторы среднеквадратичного значениясвязаны с выходами масштабного и дифференциального усилителей соответственно, иформирователем импульсов, вход которого непосредственно подключен к выходу АТМЗ,уа через входные резисторы - к обоимвходам дифференциального усилителя иинвертирующему входу масштабного уси.лителя, неинвертирующий вход которого 1023287соединен с корпусом, выход упомянутогоформирователя подключен к стробирующему входу фазового детектора, сигнальныйвход которого непосредственно связан свыходом дифференциального усилителя,а выход через интегратор соединен с уп 1равляющим входом дл 3 ференциального реактивного эле.ынта,...

Номер патента: 1013750

Опубликовано: 23.04.1983

Авторы: Гуров, Свердличенко

МПК: G01B 11/00

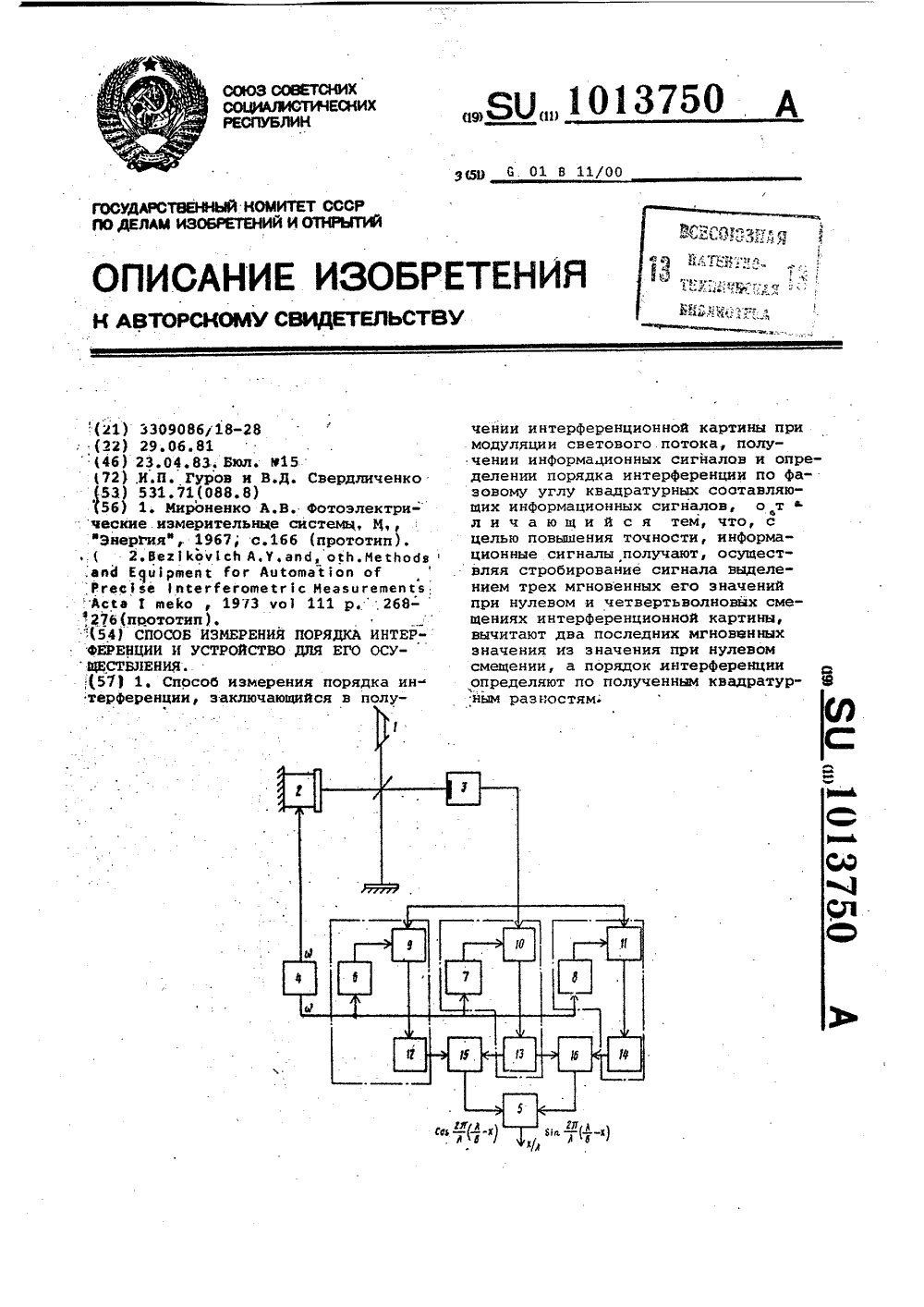

Метки: интерференции, порядка

...интерференционным модуля" тором оптического интерферометра и интерполятор синус-косинусногь сигнала, о т л и ч а ю щ е е с я тем, что, с целью, повышения точности, оно снабжено тремя каналами формирования сигналов, каждый иэ которых выполнен в виде соединенных последовательно порогового элемента, стробирующего ключа и блока Запоминикновением погрешности, обусловленной нелинейностью модуляции, происходит снижение отношения сигнал-шум ивозрастание уровня пульсаций демодулирования составляющих сложной Формы. Это вносит дополнительную погрешность измерений.Целью изобретения является повышение точности измерений.Поставленная цель достигаетсятем, что согласно способу информационные сигналы получают, осуществляястробирование сигнала,...

Номер патента: 945824

Опубликовано: 23.07.1982

Авторы: Свердличенко, Цивирко

МПК: G01R 29/00

Метки: воспроизведении, записи, искажений, магнитной, сигналов

...строга регламентированы и выставляются в блоке 3 коммутации заранее. В режиме воспроизведения на блок 9 сравнения поступают сигнал с выхода образцового источника 1 испытательного сигнала и отсчет с выхода АЦП 8, взятый в момент, сформированный последовательно в формирователях 5-7 1 О блока 4 коррекции времени запаздывания, Синхронизация работы блоков устройства, производится путем подачи на управляющий вход источника 2 опорного сигнала импульса синхронизации 15 от испытуемой аппаратуры, который; приводит к генерации опорного сигнала запускающего образцовый источник 1 испытательного сигнала и счетчики числа периодов этого опорного сигнала в формирователе 5. блока 4 . коррекции времени запаздывания. Пос-. ледовательность процедур...

Номер патента: 807339

Опубликовано: 23.02.1981

Авторы: Буйнявичус, Павлов, Свердличенко, Цивирко

МПК: G06G 7/52

Метки: статистическиханализаторов

...сигнала выполнен на суммирующем усилителе; Выходы блоков 2 и 3 Формирования исходных сигналов соединены со входами блоков 4 и 5 формирующих фильтров соответственно. Выходы блоков 4 и 5 формирующих фильтров через блоки б и 7 умножения соединены со входами блоков 10 и 11 смещения соответственно. Первая и вторая группы входов блоков 14 и 15 коммутации соединены соответствен но с блоками задания коэффициентов умножения 8 и 9и с блоками задания смещения 12 и 13. Выходы блоков 14 и 15 коммутации соединены со вторыми входами своих блоков. б и 7 умножения и блоков 10 и 11 смещения. Выходы блока 1 запаздывания соединены с управляющими входами блока 2 формирований исходного сигнала и блока 14 коммутации, а также с управляющими входами блока...

Номер патента: 767508

Опубликовано: 30.09.1980

Авторы: Ефремов, Свердличенко

МПК: G01B 9/02

Метки: длины, интерференционный, компаратор, концевых, мер, параллельных, плоско

...примерно рав-.,ную:ширине щели диафрагмы 10, акрайние окна значительно шире, норасположены так, чтобы в щель диафраг мы 10 проецировалась интерферейрионная картина только от пластины 4.Йзмерения длины меры и любой точ"ке производятся методом совпаденияДробньм долей порядка интеРферен- щции,Коьпаратор работает следующимобразом.Пластина 4 с притертой к ней ме. рой 5 устанавливается на столик интерферометра с необходимым угломклица и таким образом, чтобы центр, ее двцбодной измерительной поверхности проецировался в центр щелидиаФрагмы 10. Световой поток,-отраженный поверхностью меры 5 и центром д)зеркала 6, проходит насквозь черезцентральную часть отражателя 11, асветовые пучки, отраженнйе пластиной4, отражаются от краев разделительного...

Номер патента: 647886

Опубликовано: 15.02.1979

Авторы: Прицкер, Свердличенко

МПК: H04N 5/30

Метки: фотоэлектрический

...разности сигналовЦ иО имеет нудевую постоянную составпяюн 1 ую и изображена отдельно на фиг, 2 б. После демодуляции выделяется огибающая разностного сигнала ( кривая 1 нафиг. 2,6). Как видно из фиг, 2,6, полученное напряжение не содержит постоянной составляющей, изменяется с част 1 ттой исходных сигналов и сдвинуто ОТНО" сительно них на угол 114.УГОЛ сдвига фаэ ыхднго гаа при сдвиге фаз исходных сигналов на произвольный угол с(;: 2 Я Хо/ д может быть найден следующим образом, Выходное напряжение определяется разностью 0 = О, - О Подставляя привед 811 ные ловп олучим, ЫХ 1 Х ХОЮ =О О,пвю - -1 Х -В бп 2% - - - 1оа-ащХ Мэ . 211 Х=13 п 1 СОБ 2 В - - - бай . фЯлТак как Х есоиБ 1, то и осдедниймножитель также не зависит От...

Номер патента: 641464

Опубликовано: 05.01.1979

Авторы: Бабогло, Колтик, Лушкин, Пенек, Свердличенко

МПК: G06G 7/19

Метки: коррелометров, поверки

...подключение соответствующего смещения с блока задания смещения 6 через блок коммутации 8 к блоку смешения 5, При этом сигнал с выхода бпока 2 формирующих фильтров умножается нв некоторый коэффициент, тем самым приобретая требуемую дисперсио, и далее складывается с некоторым смещением, приобретая требуемое среднее значение. Ординвты сформированного таким обра- зом сигнала поступают в блок согласования по уровню.В следующий такт смены положения коммутатора сформировывается и подается на выход ординвтв другого изисходных сигнвпов. Опросив всеисходных сигналов, коммутатор вновь подкпочает к выходу устройства очередную ординвту первого из опрошенных сигналов и т,д.Использование предлагаемого устройства позвопяет однозначно считать параметры...

Номер патента: 610131

Опубликовано: 05.06.1978

Авторы: Прицкер, Свердличенко, Таубе

МПК: G06G 7/30

Метки: интерполятор, сигнала, синус-косинусного

...К = Н/1 что соответствуетподключению компаратора к среднему выводу фазовращателя,В режиме счета целых периодов импульсы счета поступают с выхода АЦП 12через распределитель 10 непосредственно на входы счетчика 9, а показаниясчетчика 7 неизменны . В этом режимеработа интерполятора возможна вплотьдо частоты т В 1 и ограничиваетсятолько частотным диапазоном работыАЦП 12 и счетчика 9 (к компараторам вэтом режиме требования по точности непредъявляются).При уменьшении частоты сигнала дозначения, меньшего, чем У,рс вос-станавливается исходное состояние блока управления 13 в распределителе 10.При этом АЦП 12 отключается, и осуществляется переходк режиму определениядробных долей периода, как указаноранее. Обратный переход происходит несразу, а...

Номер патента: 546901

Опубликовано: 15.02.1977

Авторы: Колтик, Свердличенко

МПК: G06G 7/625

Метки: запаздывания

...быть подан синхронизирующий (или контролирующий) импульс.Рассмотрим режим работы, при котором интервал запаздывания формируется с момента поступления в устройство запаздывания тактовых импульсов, При этом сигналы с выходов триггера создают условия для срабатывания элемента И 4, Тактовые импульсы, поступающие в устройство запаздывания, не проходят на выход этого устройства, а через открытый элемент И 4 поступают на вход счетчика тактовых импульсов 1, который отсчитывает число тактов запаздывания до тех пор, пока с выхода выбранной с помощью переключателя 5 ступени не будет передан импульс на вход триггера 2. Этот сигнал приводит к изменению состояния триггера 2, в результате чего открывается элемент И 3 и . запирается элемент И 4, При...

Номер патента: 490132

Опубликовано: 30.10.1975

Авторы: Павлов, Пенек, Свердличенко

МПК: G06G 7/26

Метки: генератор, двухканальный, образцовых, сигналов, случайных

...зависимости подсоединен к канальному фильтру нижних частот. чертеже показана блэк-схема генерато Ъ строиство содержит генератор 1 тактовых импульсов, формирователи 2 и 3 образцового сигнала, блоки 4 и 5 формирования корреляционной зависимости, фильтры 6 и 7 нижних частот, блок 8 запаздывания, делители 9 и 10 частоты, регистры формирователей 11 г , и 12 гобразцового сигнала,Генератор работает следующим образом.В зависимости от вида моделируемой импульсной переходной характеристики коммутпруются входные цепи ггг регистров сдвига каждого из формирователей 11 и 12 и выходные ступени делителей 9 и 10 частоты соответственно. После одновременного запуска всех регистров сдвига скорость перемещения информации в каждом из этик регистров...

Номер патента: 462180

Опубликовано: 28.02.1975

Авторы: Павлов, Свердличенко

МПК: G06F 11/16, G06F 17/18

Метки: анализаторов, статистических

...11 тактовых импульсов, элементы И 12, 13 и 14, запоминающее устройство 15 и сумматор 16 по модулю два. Выход 17 блока 9 контроля комбинаций образцового сигнала соединен с шинами 18 и 19 сброса формирователей 2 и 3 образцового сигнала; выходы 20 и 21 фильтров 6 и 7 нижних частот соответственно являются выходами первого и второго каналов устройства.Устройство работает следующим образом.По истечении выбранной длительности реализации (выбранного числа тактовых импульсов) заполняется счетчик 10 тактовых импульсов, и в зависимости от состояния ступени формирователя 2 образцового сигнала, выход которого соединен с элементом И 12, последний срабатывает, и сигнал с его выхода поступает на запоминающее устройство 15. По истечении длительности...

Номер патента: 451964

Опубликовано: 30.11.1974

Авторы: Виграненко, Колтик, Свердличенко

МПК: G01R 25/00

Метки: корреляционных, поверки, фазометров

...поверки корреляционных фазометров устройство содержит схему "ИЛИ", первый и второй генераторы ударного возбуждения, подключенные входами соответственно к прямому и инверсному выходам регистра сдвига, а выходами соединенные с соответствующими входами схемы ИЛИНа фиг. 1 представлена функциональная схема предлагаемого устройства; на фиг, 2 представлены временные диаграммы, поясняющие работу предлагаемого устройства.Описываемое устройство содержит эталонный генератор 1, выход которого соединен спульсов. На выходах одной из ступенейрегистра 3 выделяются две взаимно инверсные последовательности импульсов, каждая из которых модулируется синусоидальными колебаниями с помощью генераторов ударного возбуждения 4, 5. Колебания генераторов...

Номер патента: 382917

Опубликовано: 01.01.1973

Автор: Свердличенко

МПК: G01B 9/02, G01B 9/08

Метки: компаратор, концевых, линейного

...входит также интерференционный модулятор 7,Свет от эталонной лампы через конденсор, монохроматор и коллиматор осветителя 2 поступает в виде параллельного пучка на светоделительную призму Кестерса 3, Разделенные пучки падают на концевую меру 5 с притертой пластиной 4 и на относительное зеркало, отражаются и, возвратившись в призму 3, интерферируют. В плоскости изображения объектива 8 получается интерференционная картина. При одном положении диафрагмы 9 через щель 10 проходит свет только от центральной части интерференционной картины, образованной пучками, отраженными от конца меры 5 и средней части зеркала 6, а при другом положении диафрагмы 9 проходит свет от краев интерференционной картины, образованной пучками, отраженными краями...

Номер патента: 374629

Опубликовано: 01.01.1973

Автор: Свердличенко

МПК: G06F 3/00, G06G 7/52

Метки: инфразвуковых, корреляторов, поверки

...преобразователь 3 состоит из модулятора б, представляюещго собой прозрачный диск с нанесенной на него полутемной маской, закрепленного на выходном валу редуктора 2, осветителя 7, оптическая ось которого совпадает с осью вращения модулятора б, светоделительной пластины 8, поворотного зеркала 9, вспомогательных зеркал 10, 11, расположенных по ходу луча осветителя 7, двух идентичных фотоприемников 12 и 13,Предлагаемое устройство работает следующим образом, Световой поток от осветителя 7 делится на два светоделительной пластиной 8. Та часть его, которая проходит через светоделительную пластину 8, поступает на поворотное зеркало 9, отражается от него, отражается от вспомогательного зеркала 10, проходит через модулятор б и...

Номер патента: 392501

Опубликовано: 01.01.1973

Автор: Свердличенко

МПК: G06F 11/263, G06F 17/18

Метки: анализаторов, статистических

...преобразователя,Устройство работает следующим образом.Генерируемые последовательности с выходов регистров сдвига 2 и 3 параллельными кодами поступают на входы цифро-аналоговых преобразователей 7 и б соответственно, затем на фильтры нижних частот 4 и б соответственно и далее на выходы устройства, По истечении 2" - 2 тактов (где п число ступеней регистра сдвига) заполняется счетчик импульсов 9 и выдает сигнал на сумматор по модулю два 10, на выходе которого при этом сигнал не вырабатывается, т. е. пропускается такт сдвига последовательности, она окажется сдвинутой на временной интервал, равный периоду следования тактовых импульсов, по отношению к последовательности в другом канале. По окончании следующих 2" - 2 тактов произойдет...

Номер патента: 276804

Опубликовано: 01.01.1970

Авторы: Боровский, Кошелев, Кремнев, Кукров, Свердличенко, Ъао

МПК: D01B 7/02, F26B 13/06

Метки: ir-тт, liiixa, анисимов, бкшлйо

...коконов,содержащие теплоизолировапную камеру срасположенным в ней многоярусным транспортером для перемещения высушиваемогоматериала от загрузочного устройства к разгрузочному, огневые калориферы для получсния теплоносителя, центробежные вентиляторы для его подачи в камеру и генератор парадля увлажнения теплоносителя,Цель изобретения - повышение качества 10сушки,Сущность изобретения заключается в том,что на выходе из каъЕеры установлены осевьЕевентиляторы с распылительными дисками иавсасывающей стороне для воздушно-водяного 15охлаждения высушенного материала, и цептробеекеЕые вентиляторы снабжены распылителями для предварительного увлажнения теплоносителя водой, а генератор пара примыкает к огневым калориферам для нагрева воды топочными...

Номер патента: 178309

Опубликовано: 01.01.1966

Авторы: Боровский, Кремнев, Матросович, Мишнаевский, Свердличенко, Чегодаев

МПК: F26B 15/18, F26B 3/04

Метки: волокнистых, сушки

...высокотемпературного высоковлажцостного теплоносителя с частичным выбросом отработанного теплоносителя и подсосом г систему свежего сухого воздуха.При поступлении высушцваемого материала - хлопка-сырца - в сушильную зону . прц указанных выше параметрах теплоносителя в первый момент вследствие разности давления пара над поверхностью волокна ц парццального давлеция пара высоковлажностцого теплоносителя происходят малопнтецсцвцая сушка и конденсация влаги на волокнах.В дальнейшем при перемещении хлопкасырца на первом транспортере происходят испарение скоцдецсировавшейся на волокнах влаги и цнтенсивная сушка семян вследствие высокой влагопроводцости волокон, отсасывающих влагу из поверхностных слоев семян.Когда скондсцсировавшаяся ца...

Номер патента: 135573

Опубликовано: 01.01.1961

Авторы: Боровский, Кремнев, Свердличенко

МПК: D06B 5/06

Метки: волокна, движущейся, искусственного, натурального, непрерывной, нити, одиночной, паровоздушной, среде, стабилизации

...стекающего из кармана тсрмокамеры,На ф.1 г, 1 изображено ус 1 ройство в продольном разрезе; на фиг. 2 - разрез по А-А на фиг. 1; на фиг, 3 - разрез по Б-Б на фиг 1.Устройство включает в себя тсрмокамсру и парообразующий оачок. Тсрмокамсра выполнена в видо двух концснтрично расположенных трубок 1 и 2 с воздушной рубашкой о между ними. Трубки 1 и 2 имеют продольную щель 4, соосную со щелью в основании б термокамсры. Карман б основания, предназначенный для стока конденсата, сообщается верхней своей частью с каналом трубки 2, а нижней частью со штуцсром 7, соединяющим термокамсру с парообразующим бачком.135573Парообразующий бачок выполнен в виде стакана 8 с донным отверстием для подвода питающей воды и снабжен термоизолирующей...

Номер патента: 116590

Опубликовано: 01.01.1958

Авторы: Боровский, Бурова, Запольский, Кремнев, Петруша, Свердличенко, Терентьев, Тумаян, Тюменев

МПК: D01B 7/04

Метки: автомат, кокономотальный, шелка-сырца

...несколько смещенным относительно оси трубки, как это показано на чертеже,Приспособление для петлеабразной заправки нити в сушильную трубку, снабженное самоостановом 9 для автоматическогоего выключения, выполнено следующим образом.Ролик 10 фрикционно взаимодействует с постоянно вращающимся приводным валом. 11 и с нижним блоком 12 транспортера 8. Ролик 10 свободно монтирован на конце подпружиненнойсерьги 13, шарнирно закрепленной на одном конце угловогорычага 14.Другой конец рычага 14 пружиной 15 соединен с двуплечим рычагом 16, при помощи пружины 17 связанным с неподвижной щекой и взаимодействующим с выступом одноплечегорычага 18.Рычаг 18 пластинчатой пружиной 19 отжимается в направлении к ленте заправочного транспортера 8.При...
