Стрельников

Номер патента: 1193720

Опубликовано: 23.11.1985

Авторы: Глухарев, Стрельников

МПК: G09B 23/18

Метки: исследования, лабораторная, процессе, учебном, шагового, электродвигателя

...электродвигателя, поворотную пластину 12, расположенную на основании 1, и порошковую муфту 13, установленную на поворотной пластине 12 и кицематически связанную с валом электродвигателя 2 (фиг. 2).Кинематцческая связь порошковой муфты 13 с валом шагового электродвигателя 2 осуществляется благодаря зубчатому зацеплению большой шестерни 14, закрепленной на валу порошковой муфты 13, с малой шестерней 15, закрепленной ца валу шагового электродвигателя 2. Поворотная пластина 12 может поворачиваться относительно оси 16, что позволяет вывести шестерни 14 и 15 из зацепления. Для фиксации шестерен 14 и 15 в заданном положении служит винт7. Нагрузочное устройство имеет тензометрическую балку 18, выполняющую роль датчика для определения момента...

Номер патента: 1185494

Опубликовано: 15.10.1985

Авторы: Васильев, Кулешов, Майзель, Стрельников

МПК: H02J 9/06

Метки: авр, включения, двусторонним, замыканиях, запрета, коротких, линии, несимметричных, питанием, резерва, секционированной

...элемента 9; 28 - на выходеэлемента 10.сВ нормальном режиме работы линиина выходе фильтра напряжения 3, под Оключенного к трансформатору напряжения 2, есть небольшая величинаО 2, определяемая несимметричностьюнагрузки (фиг, 2, диаграмма 15).Она недостаточна для срабатывания 55датчика 4. Сигнала на его выходенет. Нет сигналов и на выходахостальных элементов схемы,При устойчивом несимметричном коротком замыкании на головном участке (точка 13, фиг. 1) на выходе фильтра 3 появляется сигнал, достаточный для срабатывания датчика 4, На его выходе также появляется сигнал. Отключение короткого замыкания защитой головного выключателя 11 вызывает исчезновение этого сигнала. Формирователь импульсов 5 выдает сигнал на включение элемента ПАМЯТЬ 6. С...

Номер патента: 1180307

Опубликовано: 23.09.1985

Авторы: Марьенко, Родькина, Стрельников

МПК: B65D 19/02

Метки: поддон, ящичный

...цельную заготовку прямоугольной формы с нанесенными на ней поперечными линиями 5 и 6 перегиба. При сгиба нии заготовки вкл адьпц а по линиям 5 и 6 перегиба формируются уступы, образовываюшие со стенками 2 корпуса замкнутые полости 7, в которых размещены стойки 8, представляющие собой картонно-навивные трубы. Ящичный поддон снабжен крышкой 9. Уступы, образованные при сгибании вкладышей 3 и 4 по линиям 5 и 6 перегиба, между боковыми и торцовой гранями имеют форму двугранного угла.Для осуществления вентиляций в корпусе ящичного поддона выполнены отверстия 10. Сборка ящичного поддона осуществляет.ся следующим образом,В телескопическое основание 1, установленное на плоский поддон, помещают стенки 2, внутри корпуса устанавливают вкладыш 3,...

Номер патента: 1179123

Опубликовано: 15.09.1985

Авторы: Гринберг, Мнекин, Стрельников, Урецкий

МПК: G01M 7/00

Метки: вибрации, испытания, случайные

...управляющим частотой 5 О входом регулируемого фильтра 2, запоминающего устройства 15, вход которого соединен с выходом второго блока 13 вычитания, а выход - с вторым входом управляемого переключателя 14, и 55 последовательно соединенньгк дифференциатора 16, вход которого соединен с выходом канального сумматора 9, и триггера 17 Шмидта, выход которого соединен с управляющими входами уп. равляемого переключателя 14 и запоминающего устройства 15.Устройство работает следующим образом.Сигнал с генератора 1 белого шума поступает на входы регулируемьгх по частоте и добротности Фильтров 2, где его спектр разделяется на М смежных полос. Уровень сигнала в каждой полосе определяется коэффициентом передачи регулируемого усилителя 3. Сформированный...

Номер патента: 1167273

Опубликовано: 15.07.1985

Авторы: Аргентов, Ибрагимов, Стрельников, Шутов

МПК: E02F 3/60

Метки: ковш, экскаватора-драглайна

...связями (канат или цепь) О с концами стержня 7 цепной сетки. На поперечной балке 3 задней стенки закреплены два направляющих ролика 11, а на боковых стенках 2 между подъемными цепями 8 и роликами 11 при горизонтальном положении ковша закреплены на кронштейнах 12 отклоняющие ролики 13 с направляющими скобами 14 для гибких связей 10. Длина гибкой связи 10 выбирается исходя из кратчайшего расстояния между точкой закрепления ее на распорке 9, через точку касания на ролике 13 до второй точки закрепления на стержне 7 с прибавлением около 80 - 85 О" кратчайшего расстояния о ролика 13 до стержня 7, т. е. гибкая саязь имеет значительную слабину при горизонтальном положении ковша и натянута при вертикальном положении ковша(фиг. 5).Ковш...

Номер патента: 1160535

Опубликовано: 07.06.1985

Авторы: Стрельников, Хачин

МПК: H03K 3/28

Метки: генератор, импульсов

...ресурс работы. Целью изобретения является уменьшение энергопотребления и увеличение ресурса работы генератора импульсов. 40Поставленная цель достигается тем, что в генератор импульсов, содержащий два реле времени, первое реле времени выполнено на транзисторе, эмиттер которого через пороговый элемент соединен с общей шиной, база45 транзистора через резистор соединена с ми-, нусовой шиной, а также с одной обкладкой конденсатора, другая обкладка которого соединена с общей шиной, коллектор транзистора через первую обмотку поляризованного реле соединен с минусовой шиной, второе реле времени выполнено на втором транзисторе, эмиттер которого через второй пороговый элемент соединен с общей шиной, база второго транзистора через второй...

Номер патента: 1158518

Опубликовано: 30.05.1985

Авторы: Баринов, Косенко, Мищанин, Семенченко, Смакота, Софийченко, Стрельников

МПК: C03C 8/16

Метки: шликер, эмалевый

...1551 К 20 1 ф 5-2,5; 1.1,0, 30 Р 05 2-4; В 3-5: Со 00,02-0,08 2,Недостатком известного состава является узкий интервал обжига 80 С.Цель изобретения в , расширение ин тервала обжига.Поставленная цель достигается тем, что эмалевый шликер, включающий фритту системы 80, -ТзО, -В, О, -К, О-А 1, О, - -Р, 05, аэросил, алюминат натрия, хло 40 ристый калий и воду, дополнительно содержит нитрит натрия и калий-титан (ТЧ) фтористый при следующем соотношении компонентов, мас.ч.:фритта 100 45Аэросил 1,0-3,0Алюминат нагрия О, 1-0,3Хлористый калий 0,05-0,1 Компоненты и свойства Содержание компонентов, мас,7.:фритта Вода 40-50Нитрит натрия 0,05-0, 1Калий-титан (1 Ч)фтористый 0,5-3,0Для приготовления эмалевых щпикеров используют стандартные фритты и...

Номер патента: 1153234

Опубликовано: 30.04.1985

Авторы: Васильев, Качанов, Кириллов, Стрельников

МПК: G01B 7/16

Метки: визуального, профиля

...и 3 - распределение магнитного по(фтока в системе и грачуики раэностных"ф ФОфотношенийдг для профилей сва.ф риваемых кромок с искусственно заданнымихарактерными точками; на фиг, 4 - одиниз возможных вариантов реализации блокакомпенсации нелинейности сигнала.Устройство для визуального контроля про.филя содержит общую обмотку 1 возбуждения, под которой расположены привариваемыек рамке 2 магнитопровод 3, на которомрасположены и дополнительных измеритель.ных обмоток 4 и основная измерительнаяобмотка 5.Устройство содержит также п блоков 6 де.тектирования и фильтрации, подключенных кдополнительным измерительным обмоткам 4,(л + 1)-й блок 7 детектирования и филь.рации, подключенный к основной измеритель.ной обмотке 5; и соединенные...

Номер патента: 1152670

Опубликовано: 30.04.1985

Авторы: Буданов, Горячев, Стрельников

МПК: A01F 12/38, B07B 13/00

Метки: клавиша, сепаратора, сыпучих

...взаимодействия. Это также улучшает условия накалывания материала на конус зубьев 5 и устойчивое нахождение его на зубьях при круговом движении клавиши до взаимодействия материала с зубьями 5 смежных клавиш, а также способствует перемещению материала в направлении вращения коленчатых валов основания 1, Непросеянный материал (торф, пни, камнии т.п,), находящийся ца клавишах перемещается в направлении их движения к месту сброса. 11 Ри этом несплошное размещение насадков 4 по длине основания 1 сдерживает перемещение непро 5 сеянного материала по клавишам. Скорость движения материала становится меньше, а продолжительность взаимодействия его с основанием 1 увеличивается, Этим обеспечивается более 10тщательное разрыхление крупных кусков...

Номер патента: 1148844

Опубликовано: 07.04.1985

Авторы: Владимиров, Стрельников, Холин

МПК: G05B 24/02

Метки: возмущений, гидромагистрали, динамических, импульсных, расходной, формирования, характеристик

...емкости соединены с газовой 55 полостью преобразователя давления, последовательно включенные источник питания, переключатель, элемент эа 844держки и ключ, выход которого соединен с управляющим входом второго пироклапана, причем управляющий вход первого пироклапана соединен с выходом переключателя.На чертеже показана функциональная схема устройства Формирования импульсных возмущений в гидромагистрали.На расходной гидромагистрали 1 установлен исполнительный механизм 2., соединенный через преобразователь давления с камерой 3, имеющей жидкостную 4 и газовую 5 полости.Полости разделены гибкой мембраной 6. Газовая полость камеры соединена двумя пироклапанами 7 и 8 с двумяемкостями 9 и 10 низкого и высокого уровня давлений и одинакового...

Номер патента: 1147774

Опубликовано: 30.03.1985

Авторы: Алешкин, Епифанов, Зименкова, Масляков, Стрельников, Суздаль, Цуранов

МПК: C30B 11/10, C30B 29/20

Метки: алюминия, загрузки, окиси, шихты

...последнего питателя сигнал с элемента контроля обеспечивает прекращение подачи шихты в пневмопровод, выгрузку шихты иэ питателей в кристаллизационные аппараты и подачу избытка шихты в исходную емкость, 1 ОНедостатком способа и устройства для его осуществления является его сложность из-за наличия дополнительного питателя для каждого кристаллизационного аппарата и специального механизма (например,вибратора) для равномерного заполнения стакана крис таллизационного аппарата, причем при выгрузке из питателя она попадает в кристаллизационный аппарат в уплот ненном состоянии, что затрудняет ее дальнейшую подачу на затравку кристалла, а последовательное заполнение бункеров снижает производительность труда за счет значительного увеличе...

Номер патента: 1147770

Опубликовано: 30.03.1985

Авторы: Башкин, Пугачев, Сапронов, Сидоренко, Славянский, Стрельников

МПК: C13D 3/00

Метки: диффузионного, сока

...декабре 1983 г.10 л нефильтрованного сока 1 сатурации делилась на 2 половины по 5 л каждая. Первая половина подвергалась дальнейшей очистке по известному способу, а вторая - по предлагаемому.В обоих случаях фильтрование осуществлялось на воронке Бюхнера, а 11 сатурация на лабораторном стенде СО 2 в течение 10 мин при 95 С.оФлокулянт готовили путем .нагревания 2,0 г жомовой дыли в 100 мл 0,01 н серной кислоты в колбе с обратным холодильником при температуре кипения в течение часа, после чего флокулянт нейтрализовали едким натром до рН 7, О.Очистку ло предлагаемому способу вели следующим образом. К 5 л нефильтрованного сока 1 сатурации, качественные показатели которого представлены в табл. 1, при бавляли 20 мл флокулянта на основе жомовой...

Номер патента: 1146065

Опубликовано: 23.03.1985

Авторы: Гульянц, Соломонов, Стрельников, Толмачев

МПК: A61N 5/00

Метки: лечения, уретритов

...при лечении заболеваний уретры у мужчин.Целью изобретения является сокращение сроков лечения и снижение числа осложнений у больных хроническим уретритом.Сущность способа, заключается в следующем.На слизистую уретры наносят фотосен сибилизатор, затем, воздействуют на нее эндоуретрально излучением гелий-неонового лазера, далее стенку уретры на всем протяжении висячего отдела облучают чрезкожно излучением лазера той же мощности. Облучение ведут гелий-неоновым лазером длиной волны 6328 нм, мощностью 15 мВт ежедневно в течение 1,5 - 2 мин эндоуретрально и 3 - 4 мин чрезкожно. Показанием к началу лечения служит ус тановление диагноза хронического уретрита. Лечение начинают со смачивания слизистой висячего отдела уретры фотосенсибилизатором -...

Номер патента: 1141373

Опубликовано: 23.02.1985

Авторы: Бердинский, Гайнутдинов, Лукин, Мустафин, Рафиков, Стрельников

МПК: G03H 1/08

Метки: голограмм, полос, профилем, рельефных, ступенчатым

...раз осуществляют, до подложки.Толщины слоев выбирают нз условиягде д, й - толщина рабочего и защитного слоев соответветственно, при этомДД фи , п - показатели преломленияматериалов рабочего изащитного слоев соот. -ветственно;Х - длина световой волны;Й - число уровней профиляполосы голограммы.На фиг. 1-6 показана структура для изготовления двухуровневой (бинарной) голограммы; на фиг. 7-9 - структура для изготовления трехуровневой голограммы.Способ реализуют следующим образом.На подложку 1 наносится двухслойное покрытие, состоящее из рабочего 2 и защитного 3 слоев (фиг. 1), толщину слоев выбирают в соответствии с Формулойс 1 (п 1) + д (п 1)Хпри этом для бинарной голограммы число уровней Ы =. 2. Затем механическим способом, например с...

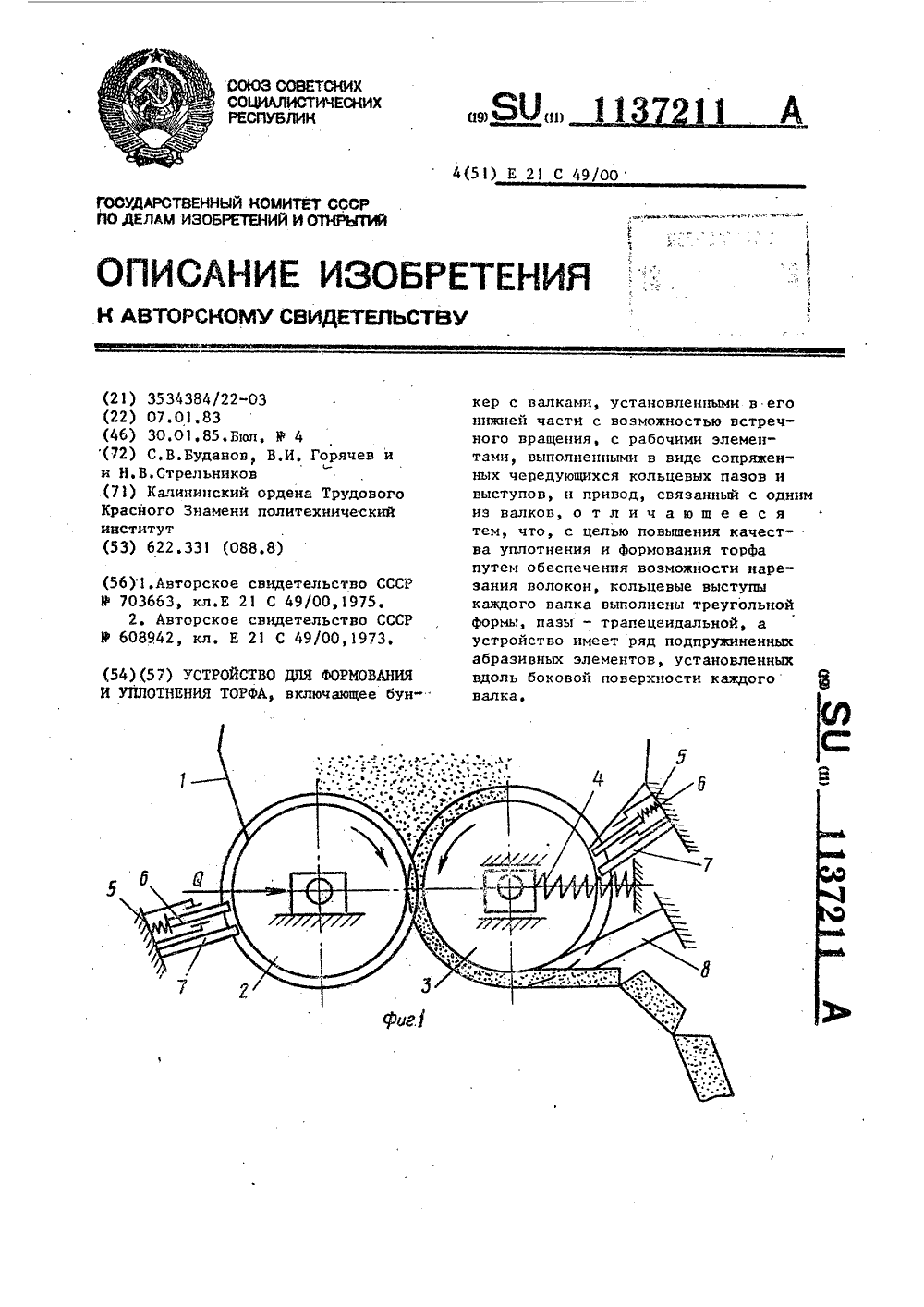

Номер патента: 1137211

Опубликовано: 30.01.1985

Авторы: Буданов, Горячев, Стрельников

МПК: E21C 49/00

Метки: торфа, уплотнения, формования

...бункера 1, установленного над контактирующими между собой валками 2 и фор-. мующим валком 3, подпружиненным перпендикулярно продольной оси пружиной 4, причем вдоль валков 2 и 3 смонтированы рейки 5, в направляющих которых установлены подпружиненные абразивные элементы б, а под ними счистители 7, В нижней части формую" цегс валка 3 установлен нож Я,Устройство для Формования и уплотнения торфа работает следующим образом.При Вращении навстречу друг другу с частстоЙ ст 12 до 200 мин валки 2 и 3 захватывают расположенный вблизи их поверхности торф и перемещают его из бункера 1 к линии, проходящей че- рез центр валков 2 и 3, При этом действующими силами частицы торфа . перемещаются в трапецеобразные пазы и уГ 1 лотня 1 отся, Благодаря форме...

Номер патента: 1133490

Опубликовано: 07.01.1985

Авторы: Баширов, Баширова, Мнекин, Пашковский, Стрельников, Урецкий, Чинякин

МПК: G01M 7/00

Метки: вибрационных, испытаний, конструкций, многофункциональное

...соединены с выходами трех вольтметров, трех фазометров, цифрового частотомера и блока задания, а выход соединен с входом микро-ЭВМ, и блока регистрации, вход которого подключен к второму выходу микро-ЭВМ, второй выход блока аналогового управления соединен с управляющим вхолом микро-ЭВМ и седьмым входом индикатора,1 О 15 20 а блок выравнивания спектра включен между первым сумматором и усилителем мощности.На чертеже представлена блок-схема многофункционального устройства для вибрационных испытаний.Устройство содержит генератор 1 шума, источник 2 гармонического сигнала, первый коммутатор 3, входы которого подключены к выходам генератора 1 шума и источника 2 гармонического сигнала, последовательно соединенные формирователь 4 и первый...

Номер патента: 1133403

Опубликовано: 07.01.1985

Авторы: Антонов, Еношевский, Столбикова, Стрельников

МПК: E21C 49/00

Метки: залежи, торфяной, фрезерования

...фрезы. 25Наиболее близким к изобретению является устройство для фрезерования торфяной залежи, содержащее раму и установленную на ней фрезу н очнститель 12).Недостатками известного устройства являют 3 ся большой расход энергии, сложность конструкции, невысокие сезонные сборы.Цель изобретения - повышение сезонных сборов н снижение энергозатрат за счет получения тонкого равномерного расстнла,Поставленная цель достигается тем, что в. 35 устройстве для фрезерования торфяной залежи, содержащем раму и установленную на ней фреэу и очнститель, последний выполнен в виде опорных лыж и гребенок со штифтами, имеющими ограничительные установочные винты, расположенные в верхней части опорных лыж, при этом очисти. 3 3тель имеет механизм подъема и...

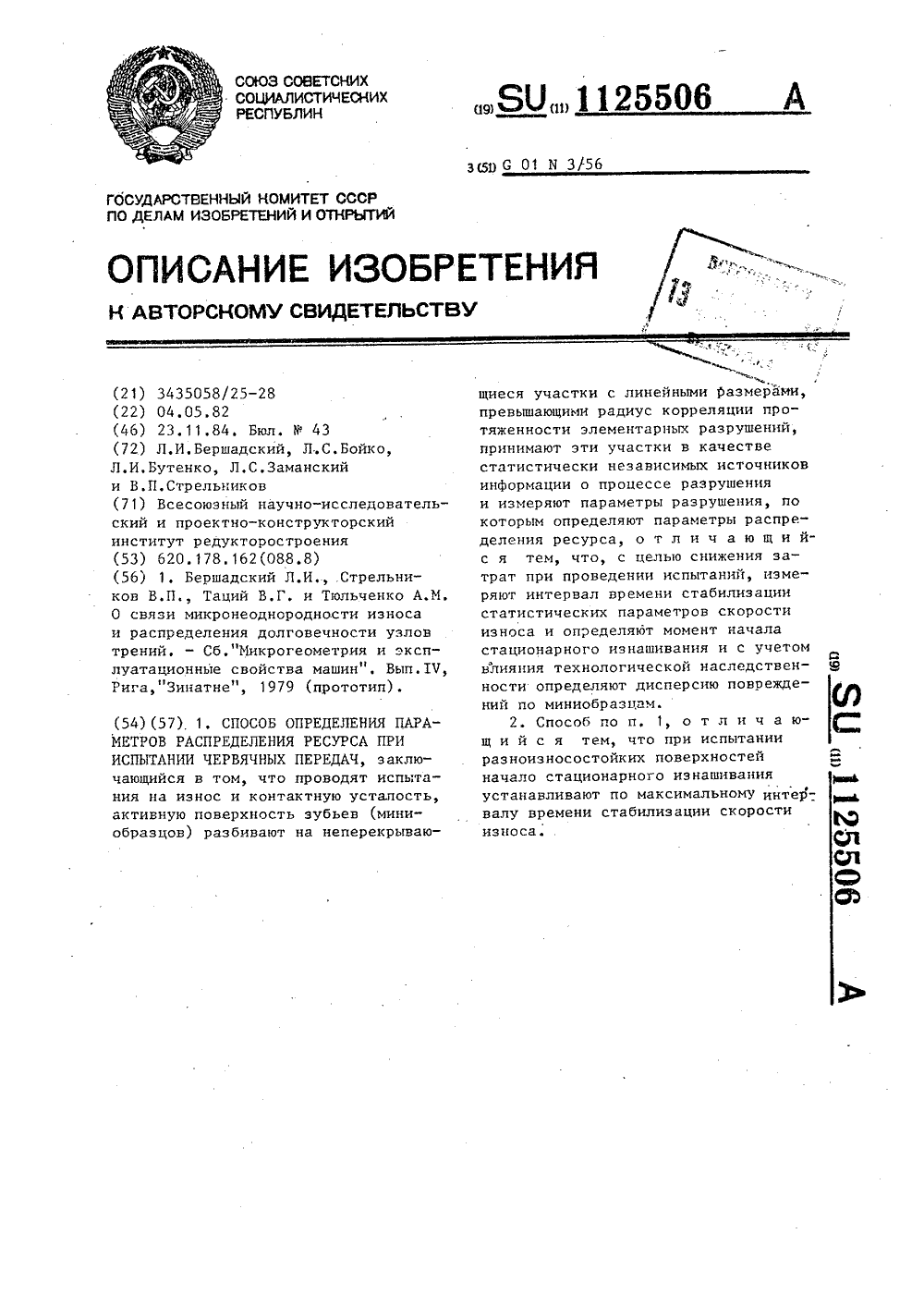

Номер патента: 1125506

Опубликовано: 23.11.1984

Авторы: Бершадский, Бойко, Бутенко, Заманский, Стрельников

МПК: G01N 3/56

Метки: испытании, параметров, передач, распределения, ресурса, червячных

...стабилизации статистических параметров скорости износа и определяют момент начала стационарного иэна(дивания и с учетам влияния технологической наследственности определяют дисперсию повреждений по миниобразцам. Кроме того, при испытании разноизносостойких поверхностей началостационарного изнашивания устанавливают по максимальному интервалувремени стабилизации скорости износа,Способ осуществляется слецующимобразом,Проводят испытания на износи контактную усталость червячнойпередачи. Каждый зуб колеса принима.ют в качестве мипиобразца (в силуразличных условий смазки, макрогеометрических характеристик и другихусловий). Активную поверхность зубьев (а также черняка) разбивают нанеперекрывающиеся участки, линейныеразмеры которых превышают...

Номер патента: 1123812

Опубликовано: 15.11.1984

Авторы: Акимова, Аметов, Качанов, Кириллов, Локоть, Стрельников

МПК: B23K 13/00

Метки: высокочастотной, процесса, сварки, труб

...образом в случае более интенсивного выделения энергии в свариваемых кромках (в случае перегрева)происходит уменьшение величины рабочего магнитного потока в электромагнитной системе при условии постоянства полного магнитного потока, создаваемого индуктором,Следовательно, используя сигнал,получаемый с выхода измерительнойкатушки датчика положения точкисхождения свариваемых кромок, расположенной над свариваемыми кромкамитрубной заготовки перед индуктором,возможно контролировать уровень разогрева свариваемых кромок трубнойзаготовки.На чертеже лредставлена блок 5схема предложенного устройства,Схема устройства содержит свариваемые кромки 1 трубной заготовки,трубную заготовку 2, индуктор 3,датчик 4 положения точки схождения...

Номер патента: 1107187

Опубликовано: 07.08.1984

Авторы: Ботов, Стрельников, Цедов

МПК: H01H 13/14

Метки: кнопочный, переключатель, сборки

...содержащем корпус с отверзонтальные участки отверстия корпуса, а затем фиксируют в вертикальныхучастках отверстий корпуса, о т л ич а ю щ и й с я тем, что введениеупора в горизонтальные участки отверстий корпуса осуществляют до соприкосновения со стенками вертикальныхучастков отверстий корпуса,2стиями на боковых стенках, втулку,закрепленную на корпусе, полую кнопку с фланцем, установленную во втулке, упор, пружину сжатия, размещенную между кнопкой и упором, и микропереключатели, при этом кнопка состороны фланца выполнена с прорезью,проходящей через ось кнопки, отверстия корпуса выполнены Г-образнойформы, при этом вертикальные участкиотверстий проходят через плоскостьсимметрии корпуса, а горизонтальныеучастки размещены относительно...

Номер патента: 1107114

Опубликовано: 07.08.1984

Авторы: Балашов, Корнилов, Резников, Смирнов, Стрельников, Ушкань, Хорев

МПК: G05F 1/64

Метки: постоянного, стабилизированный

...транзисторных ключей ивторым входным выводом стабилизированного преобразователя, а управляющим входом - к введенному третьемувыходу указанного блока управления,в который введен широтно-импульсныймодулятор., подключенный выходом ктретьему входу, а входом - к входублока управления, двумя пороговымиэлементами, входами соеДиненными свходом блока управления, задающимгенератором, выходом соединенным спервыми входами введенных элементовИ, с первым входом введенного распределителя импульсов и с первым входомблока управления, триггером, подключенным входами к выходам пороговых элементов, а выходами " к вторымвходам элементов И, подключенных выходами к входам введенного элементаИЛИ, подключенного выходом к второму .входу...

Номер патента: 1099085

Опубликовано: 23.06.1984

Авторы: Буданов, Стрельников, Цепляев

МПК: E21C 49/00

Метки: брикетирования, торфа

...и прессование, сушку ведут в5два этапа, причем первый этап проводят перед подачей в сушилку путем выброса торфа в виде Факела со скоростью11-14 м/с.На чертеже показана установка дляосуществления способа,Фрезерный торф-сырец, например изверховой сосново-пушицевой залежи,влажностью 167 и степенью разложения45% перемещают скребковым транспортером 1 в бункер сырого торфа 2, дномкоторого служит поверхность валков3 и 4, имеющих встречное вращение с Зтим достигается повышение интенсивности испарения, а значит первыйэтап сушки торфа. Причем интенсивность испарения повышается эа счетувеличения скорости испарения жидкости путем сообщения частицам большой скорости движения в воздухе11-14 м/с и более. Кроме того, интенсивность испарения...

Номер патента: 1096063

Опубликовано: 07.06.1984

Авторы: Акимова, Васильев, Казаков, Качанов, Стрельников

МПК: B23K 13/00

Метки: высокочастотной, режимом, сварки

...работоспособности и эффективности предлагаемого способа.В качестве исходной математической модели процесса используют модель полученную в результате совместного решения тепловой и электрической задачи процесса высокочастотной сварки. Исходными, данными для расчета являются ток индуктора и геометрические размеры электромагнитной системы индуктор - трубная заготовка - магнитопровод. При планировании эксперимента используют полуреплику и восемь звездных точек рототабельного центрального композиционного плана. В результате расчетов с использованием регрессионного анализа получают следующее уравнение;О0,4-7+ 1 б Х 6 Х +2,5 Х ф 2,97 Х (2где О и- сигналы, снимаемые сф" 2 измерительных катушек;Х - изменение толщиныштрипса;Х - изменение...

Номер патента: 1070347

Опубликовано: 30.01.1984

Авторы: Левшунов, Разумихин, Стрельников

МПК: F15B 9/00

Метки: возвратно-поступательного, вращательное, движения, преобразования

...входу сумматора канала косинуса, а также ведомый вал, связанный со штоком одного из цилиндров, установлены датчик угла поворота ведомого вала, синусно-косинусный преобразователь и задатчики начальных условий, причем выходы задатчиков начальных условий подключены соответственно к первому входу сумматора канала синуса и второму входу сумматора канала косинуса, третий вход которого через синусно-косинусный преобразователь подключен к выходу другого датчика положения, 40 а второй вход сумматора канала синуса соединен с выходом датчика угла поворота ведомого вала.На чертеже представлена схема устройства.Устройство состоит из двух каналов от работки угла поворота - каналов синуса и косинуса управляющего угла. В канал синуса входят силовой...

Номер патента: 1063560

Опубликовано: 30.12.1983

Авторы: Акимова, Качанов, Кириллов, Стрельников

МПК: B23K 13/00

Метки: высокочастотной, кромок, превышения, сварке

...б и 7 подключены к входу второго блока 10 деления текже через свои детекторы с фильтрами 8. Выходы блоков 9 и .10 деления подключены к блоку 12 индикации через блок 11 сравнения. В электромагнитной системе токоподвод - трубная заготовка - магнитопровод существует рабочий магнитный поток, проходящий через Ч -об"разную щель, образованную свариваеьыми кромками, внутренний магнитопровод, замыкающийся во внешнем пространстве,Распределение магнитного потокав системе определяется магнитнымисопротивлениями отдельных ее участков и областей. Магнитный поток, выходя из внутреннего магнитопровода,проходит в зазоре между ним и трубной заготовкой, которая являетсяв данном случае для него электромагнитным экраном, и выходит во внеш"нюю область через...

Номер патента: 1061866

Опубликовано: 23.12.1983

Автор: Стрельников

МПК: B21B 31/02

Метки: бесконечной, валков, кварто, клети, перевалки, полосы, прокатки, прокатной, рабочих, стана

...по верхним и нижним направляющим, средство удержания валков в разведен ном состоянии выполнено в виде ползунов с верхним и нижним выступами, установленных с .воэможностью вертикального перемещения по внутренней поверхности станины клети и размещенных в пазах, выполненных в подушках опорных валков и взаимодействующих верхним выступов с подушкой верхнего опорного валка, при этом нижние направляющие закреплены на нижних выступах ползунов, а верхниена подушках верхнего опорного, валка,На чертеже изображено устройство,поперечный разрез по валкам клетикварто (слева от оси показано рабочее положение валков, справа - положение валков при перевалке).5 Устройство состоит иэ верхнихнаправляющих 1, жестко закрепленныхна подушках 2 верхнего...

Номер патента: 1060483

Опубликовано: 15.12.1983

Авторы: Ботов, Стрельников, Ткаченко

МПК: B29C 17/12

Метки: миниатюрных, облоя, пластмассовых, удаления

...упаления облоя .с пластмасс.о-:ых60Устройство содержит рабочую камеру 1 в виде непоцвижного полого ;илиндра с приводчой (рыл(ой . Равнутренней поверхности рабочей .:(амеры 1 и (Пышки 2 за(рс.плены упругие 65 элементы 3, например резиновые, спомощью клеевого соединителя 4. Упру"гие элементы 3 выполнены с гофрированной поверхностью 5. Рабсчая камера 1 установлена на базовой плите б на амортизаторах 7 для онипения уровня шума. Высота вну оеннейповерхности рабочей камеры 1 не превышает высоту обрабатываемы;," деталей, вследствие чего обеспечиваетсяих зажим.Приводная крышка 2 снабжена центральным хвостовиком 8 для крепленияв шпинделе 9 станка не указ:.н истержнем 10, установленным сс,оснос хвостовиком 8 для искл.оче и"мертвой зоны"...

Номер патента: 1057493

Опубликовано: 30.11.1983

Авторы: Лазеева, Проскурякова, Стрельников

МПК: C07C 143/58

Метки: 4-сульфофенилгидразина

...Реакция среды нейтральная на конко бумагу. Массу размешивают в течение 30 мин, В конце выдержки масса не должна содержать свободного диазосоединения. Обьем раствора сульфофенилгидраэинсульфоната 2300 л. Получение 1,4-сульфофенилгидразинсульфоната.Раствор сульфофенилгидразинсульфоната подогревают до 90 С и дополнительно вводят поверхностно-активное вещество ИМна основе алкилгидроксамовых кислот с 7-9 атомами углерода в количестве 0,5 кг, что составляет 0,24 от веса сухого 1,4 сульфофенилгидразина, размешивают в течение 5 мин и в течение 2 ч1057загружают серную кислоту в количестве382,2 кг 100%-ного веса (3,9 кг/м).В конце:загрузки.серной кислоты выпадает кристаллический 1,4-сульфофенилгидразин. При 95 оС дают выдержку при...

Номер патента: 1045201

Опубликовано: 30.09.1983

Авторы: Балясников, Куинджи, Стрежнев, Стрельников

МПК: G02B 5/18

Метки: диффракционной, измерительной, пропускающей, решетки, фазовой

...вторую половинусистемы штрихов и наносят слой такой же толщины на открытую половинудругой грани штриховНа чертеже показано последовательнае видоизменение структуры рсшеткиматрицы в процессе ее изготовления.Предлагаемый способ реализустсяследующим образом,В слое 1 металла, напри;лер, алюминия, который был предварительнананесен на стеклянную подложку 2,алмазным резцом нарезают единую систему штрихов силметричкого двуграннога профиляПри этом грани 3 и 4нарсэанных штрихов составляют с поверхностью решетки угол сг, . Затеиэкранируют участок 5, поверхностиЛГРИЫ ПРЛМЕРНО Напи.ОвинУ ДЛИНЫштрихов и путем вакуумного испарения наносят на открытую половинуграни 3, саатветствуюшую незаэкранированному участку б поверхности,слой 7 материала,...

Номер патента: 1038977

Опубликовано: 30.08.1983

Авторы: Пискунова, Стрельников

МПК: H01H 47/18

Метки: времени, реле

...плечо включены резистор и переходколлвктор-эмиттер второго транзистора .с второй дифференцирующей ВС-цепью навходе, подключенной к выходу генератора импульсов,в два другие,.плечавключены резисторы, а в йзмерительную диагональ моста " нуль-орган,введены третий, четвертый транзисторыи дополнительный резистор, при этомбаза"эмиттерный переход третьеготранзистора включен в плечо моста меж. 38977 .1ду резистором и коллектор"эмиттернымпереходом второго транзистора, коллектор третьего транзистора через,резистор соединен с отрицательной ши.ной источника питания и с базой четвертого транзистора, эмиттер которогосоединен с коллектором второго транзистора, а коллектор - с входом нульоргана.О На чертеже представлена принципиальная схема предлагаемого...
